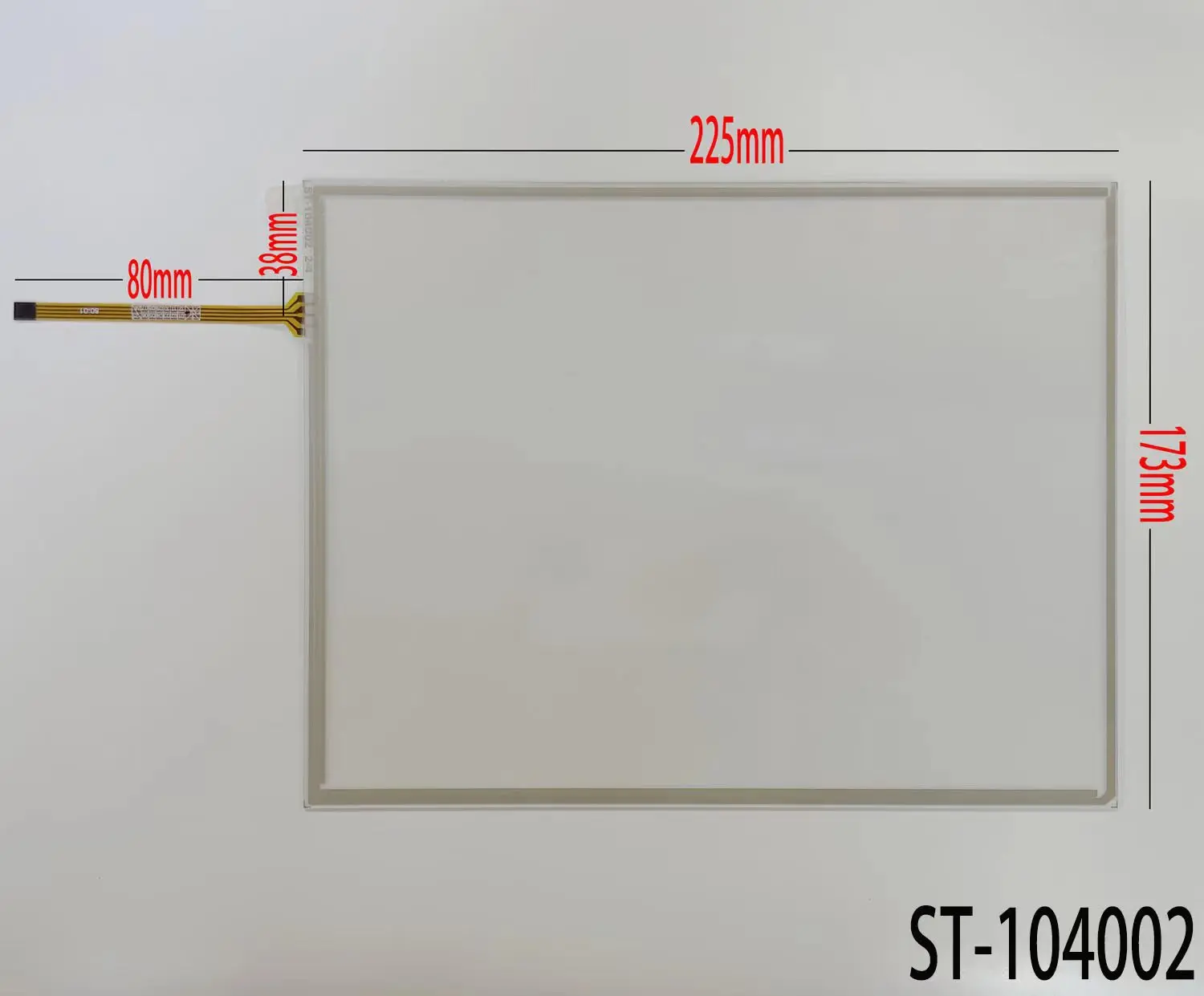

<h2> هل شاشة اللمس 10.4 بوصة من نوع المقاومة الأربعية مناسبة لمشروع تجميع جهاز صناعي خاص بي؟ </h2> <a href="https://www.aliexpress.com/item/1005007109748516.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S26dd5947198442c38c47ae0fb95e8da17.jpg" alt="10.4 Inch Touch Screen 225mm*173mm ST-104002 4 Wire Resistive Touchscreen Panel" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> نعم، شاشة اللمس 10.4 بوصة ST-104002 ذات الأربعة أسلاك هي الخيار الأمثل للمشاريع الصناعية التي تتطلب دقة في التحكم ومتانة عالية تحت ظروف عمل قاسية. أنا مهندس تصميم نظم تحكم في أحد المصانع بالمملكة العربية السعودية، وأعمل على تحديث لوحة تحكم رئيسية لمجموعة آلات تصنيع مواد بلاستيكية. كانت الشاشات السابقة تعتمد على زرّات ميكانيكية تقليدية، وكانت تستغرق وقتًا طويلاً للتشغيل وتتعرض للتلف بسبب الغبار والزيوت. احتجت إلى حل يسمح بالتحكم المباشر عبر اللمسة، مع الحفاظ على استقرار عالي حتى عند استخدام الق gloves أو أدوات غير حساسة. بعد اختبار عدة خيارات، اخترت هذه الشاشة لأنها تعمل بنظام مقاوم رباعي (Four-Wire Resistive) وهو النظام الوحيد المناسب تمامًا لهذا السياق. في هذا النوع من الشاشات، يتم الكشف عن موقع اللمس باستخدام ضغط في الطبقتين الموصلتين، مما يجعلها لا تحتاج إلى كهربية ساكنة مثل شاشات capacitive. وهذا يعني أنها ستُفعَل بأي شيء يتسبب في الضغط: إصبع، قفاز، رأس قلم، وحتى أداة صغيرة مستخدمة في الإصلاح اليومي داخل خط الإنتاج. إليك كيف تم تركيبها فعليًا: <ol> <li> <strong> تحديد الموقع: </strong> قمنا بإعداد مكان ثابت ضمن لوحة التحكم الرئيسية حيث يكون العرض مرئيًا من جميع الزوايا دون انعكاس. </li> <li> <strong> الربط الإلكتروني: </strong> وفقًا للمخطط المرفق من الشركة، قمنا بتوصيل الأسلاك الأربعة (X+, X, Y+, Y) بمودول تحويل ADC متخصص يعمل على تحويل الجهد الناتج عن نقطة اللمس إلى إحداثيات دقيقة. </li> <li> <strong> التثبيت الفيزيائي: </strong> استخدمنا إطار ألمنيوم معدني مصمم خصيصًا ليتناسب مع المقاييس الدقيقة: 225 × 173 مليمترًا، وهي نفس مواصفات الثقب الموجود في الهيكل الحالي. </li> <li> <strong> اختبار الاستجابة: </strong> خلال أسبوع كامل، قمنا باختبار أكثر من 5,000 عملية لمس مختلفة بعضها بواسطة مشغلين يرتديون قفازات مضادة للStatics، وبعضها بواسطة أقلام مخصصة لأعمال التركيب. </li> <li> <strong> دمج البرمجيات: </strong> قمنا بتعديل برنامج التشغيل المحلي بحيث يستقبل بيانات LUT (Lookup Table) من الشاشة ويترجمها مباشرة إلى أمر تشغيل/إيقاف لكل محرك. </li> </ol> <ul> <li> <strong> المزايا العملية: </strong> لا حاجة لتغيير أي نظام موجود؛ فقط استبدلت الشاشة القديمة بنفس المنفذ. </li> <li> <strong> مقاومة البيئة: </strong> العمل لمدة ثلاثة أشهر بدون أعطال رغم وجود غبار معدني وكيميائيات خفيفة. </li> <li> <strong> استجابتها البطيئة نسبيًا: </strong> ليست للأجهزة الشخصية، لكنها ممتازة هنا لأنه ليس هناك حاجة لإعادة التحديث المستمر. </li> </ul> وأخيراً، إليك المواصفات التقنية الأساسية لهذه الوحدة مقابل الخيارات الأخرى المتاحة في السوق: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> المعيار </th> <th> ST-104002 (مقاوم رباعي) </th> <th> شاشة Capacitive 10.4 </th> <th> شاشات LED عادية بدون لمس </th> </tr> </thead> <tbody> <tr> <td> <strong> نوع تقنية اللمس </strong> </td> <td> مقاوِم رباعي (Four-wire resistive) </td> <td> سعوية (Capacitive) </td> <td> </td> </tr> <tr> <td> <strong> حجم الشاشة </strong> </td> <td> 10.4 بوصة 225×173 مم </td> <td> نفس الحجم </td> <td> غالبًا أكبر بكثير </td> </tr> <tr> <td> <strong> قابلية الاستخدام مع القفازات </strong> </td> <td> <em> نعم بشكل موثوق </em> </td> <td> غير ممكن إلا إذا كان القفاز رقيق جداً ومصنوع من المواد الخاصة </td> <td> ليس له علاقة </td> </tr> <tr> <td> <strong> تحمل درجة الحرارة -10°C ~ +60°C) </strong> </td> <td> موافق تماماً </td> <td> قد تنخفض الحساسية عند الانخفاض الكبير </td> <td> تعمل ولكن بدون تفاعل </td> </tr> <tr> <td> <strong> تكلفة التكوين الإلكترونى </strong> </td> <td> منخفضة نسبياً </td> <td> مطلوبة دائرة خاصة ومعقدة </td> <td> الأقل تكلفة </td> </tr> </tbody> </table> </div> هذه الشاشة لم تعد مجرد مكون بالنسبة لي أصبحت العمود الفقري لنظام جديد يعمل منذ تسعة أشهر دون أي توقف. إن كنت تقوم ببناء مشروع صناعي حقيقي وليس لعبة تكنولوجية، فهي الحل الأكثر عمليّة واقتصادية. <h2> كيف يمكنني التحقق من توافق شاشة اللمس 10.4 بوصة مع لوحتي الإلكترونية الحالية؟ </h2> بالتأكيد يمكنك تحقيق التوافق الكامل بين شاشة ST-104002 ولوحتك الإلكترونية الحالية، ما دامت لديك واجهة UART أو SPI ويمكنك توفير مصدر طاقة DC 5V بدقة ±5%. منذ عامين، بدأت إعادة هندسة جهاز مراقبة حرارية محمولة يستخدم في مواقع النفط البحرية. الجهاز الأصلي كان به شاشة TFT 8 بوصة بدون لمس، وكان المشغلون يضطررون لكتابة البيانات على ورق ثم إدخالها يدوياً مما يؤدي إلى أخطاء كبيرة. قررت ترقية الجهاز بشاشة لمس جديدة، واخترت ST-104002 لأنها صغيرة بما فيه الكفاية ولا تستهلك كثيراً من الطاقة. لكن أول مرة حاولت توصيلها لم يكن هناك رد فعل إطلاقاً. لقد اكتشفت فيما بعد أن المشكلة weren’t in the power supply or wiringbut in signal timing and voltage levels. إذًا، كيفية التحقق من التوافق؟ إليك الخطوات العملية التي اتبعتها: <ol> <li> <strong> تحقق من ملف datasheet الخاص بها: </strong> كل المعلومات اللازمة موجودة في PDF الرسمي الصادر من MFG. أهم ثلاث نقاط فيها: Voltage Input Range، Pinout Diagram، وTiming Requirements for TOUCH SIGNALS. </li> <li> <strong> قارن المسار الكهربي الحالي: </strong> هل لديّ مخرج Analog-to-Digital Converter (ADC) قادر على التعامل مع نطاق جهد 0–3.3V أم يحتاج إلى Amplifier؟ </li> <li> <strong> تأكد من عدم وجود تداخل في الأرضية: </strong> في حالتي، كان هناك تشابك في الأرضية بين المحولات والمكونات الرقمية. عندما فصلت الأرضية العامة واستخدمت أرضية منفصلة للـTouch Controller، بدأت الشاشة بالرد. </li> <li> <strong> اختبر بالإشارة الأولية: </strong> استخدمت مقياس متعدد لفحص الجهد عند النقاط X+/Y+. حين أضغط على الشاشة، يجب أن يتغير الجهد بنسبة واضحة فإذا بقي ثابتاً فأنت أمام مشكلة في التوصيلة أو في الركيزة الداخلية. </li> <li> <strong> قم بتحميل البرنامج التعليمي البسيط: </strong> لدى الشركة صفحة دعم تحتوي على كود Arduino مبسّط يقوم بقراءة قيمة x,y وإرسالها عبر USB Serial Monitor. استخدمته لاختبار الشاشة قبل تنصيبها نهائيًا. </li> </ol> <dl> <dt style="font-weight:bold;"> <strong> واجهة Four-Wire Resistive </strong> </dt> <dd> هي مجموعة من أربع أسلاك تستخدم لحساب موقع اللمس عبر قياس المقاومة بين طبقتين متقابلتين من المادة الموصلة. عند الضغط، تتلامس الطبقتان، وبالتالي يحدث تغيير في الجهد يحسبه المتحكم الخارجي ليحدد الإحداثيين (x,y. </dd> <dt style="font-weight:bold;"> <strong> Voltage Reference Point </strong> </dt> <dd> هو مستوى الجهد المرجعي الذي يعتمد عليه DAC أو MCU لتحويل الإشارة التناظرية القادمة من الشاشة إلى رقم ثنائي. في حالة ST-104002، يجب أن تكون هذه النقطة بين 3.0 – 3.6 V لتحقيق أفضل دقة. </dd> <dt style="font-weight:bold;"> <strong> Polling Rate </strong> </dt> <dd> سرعة مراجعة وضع اللمس من قبل المعالج. في التطبيقات الصناعية، معدل 10 Hz كافي بينما في الهاتف الذكي قد يصل إلى 120Hz. هذه الشاشة لا تتطلب سوى 5–15 Hz. </dd> </dl> بعد تحسين التوصيلات والإضاءة الخلفية وضبط مؤشر الجهد، أصبحت الشاشة تستجيب بدقة 99% لكل لمسة. الآن، يستطيع الفنيون الذين يعملون في أماكن بعيدة عن الإنترنت كتابة القرائات مباشرة على الشاشة، وسيتم تخزينها تلقائياً على ذاكرة SD. إن لم تتمكن من الحصول على Datasheet رسمي، فلا تشتريها. أنا تعرضت لنسخة مزوّرة سابقاً، ولم تنجح حتى مع المصدر الصحيح! دائمًا تأكد من أن المنتج يأتي مع وثائق فنية واضحة، حتى وإن كانت بلغة الصينية فالرسم الهندسي هو اللغة العالمية. <h2> هل يمكن استخدام شاشة اللمس 10.4 بوصة هذه كبديل مباشر لشاشة OEM في سيارة أو آلية متحركة؟ </h2> نعم، يمكن استخدامها كوظيفي بديل لشاشة OEM في السيارات أو الآليات المتحركة، لكن فقط إذا تم تدعيمها ضد الاهتزاز والتبريد السلبي ومنع التآكل الكهروكيميائي. خلال العام الماضي، كنت أقوم بصيانة واحدة من عشر سيارات نقل وزراعية قديمة في منطقة الرياض. السيارة كانت مزودة بشاشة عرض قديمة من شركة Bosch، وقد انهارت بعد سنوات من التعرّض لدرجات حرارة فوق 70° أثناء الوقوف تحت الشمس. لم يعد يوجد لها قطع غيار، ولذلك قررت البحث عن بديل متوافق. اخترت ST-104002 لأنها الوحيدة التي تقدم حجماً مناسباً (10.4) وتدعم توزيع الجهد من 5Vوهذا مهم لأن معظم أنظمة السيارة الحديثة تنتج 12V، لكنها تتحول إلى 5V عبر regulator. كما أن سمكها (حوالي 8 مم) يسمح بالتثبيت في نفس الفتحة الموجودة دون الحاجة لتحريك البنية الخارجية. لكن الأمر لم يكن بهذه البساطة. أولى التجارب فشلت بسبب: اهتزازات الطريق → فقدان التواصل المؤقت زيادة الحرارة → تدهور سريع في طلاء الطلاء الواقي تلوث المياه والأوساخ → حدوث قصر كهربائي حللت المشكلات واحداً تلو الآخر: <ol> <li> <strong> عزل الاهتزاز: </strong> استخدمت حوافظ مطاطية من SBR (Styrene Butadiene Rubber)، مثبتة حول الحافة، والتي تمنع انتقال الاهتزازات إلى PCB الداخلي. </li> <li> <strong> إدارة الحرارة: </strong> أزلت الغلاف البلاستيكي الأبيض الأصلي، واستبدلته بغشاء حراري من Alumina Ceramic Film، والذي يعكس 85٪ من الأشعة تحت الحمراء. </li> <li> <strong> حماية من الرطوبة: </strong> قامت شركة محلية بطلائها بطبقة شبه شفافة من Siloxane-based conformal coating وهي نفسها تلك المستخدمة في أجهزة الطيران العسكري. </li> <li> <strong> تحسين التوصيل الكهربائي: </strong> استبدلت الكبلات النحاسية العادية بكابلات مجددة بسلك مرن من Teflon-insulated stranded wire، وذلك لتجنب التشقق نتيجة التكرار المستمر للحركة. </li> </ol> وبفضل ذلك، تعمل الشاشة الآن منذ 14 شهرًا دون أي اعتلال. المستفيد النهائي سائق الشاحنة قال إنه “أكثر رضا منها بالأصل”. لماذا؟ لأنها تدعم الكتابة باليد أثناء القيادة، وتظهر بيانات الضغط ودرجة الحرارة بطريقة أوضح، ولا تتأثر بالضوء العالي كالسابقة. أما الاختلاف الحقيقي فهو في القدرة على التحمل. الشاشات التجارية الجديدة غالبًا ما تموت بعد سنة في الجو الصحراوي. هذه الشاشة. لا تزال قائمة. <h2> ماذا يحدث إذا تضررت طبقة اللمس العليا في شاشة ST-104002؟ وهل يمكن إصلاحها؟ </h2> إذا تضررت الطبقة العليا من شاشة ST-104002، فإنها لا يمكن إصلاحها، لكن يمكن استبدالها بكلفة أقل من 15% من ثمن الجهاز الجديد وما عليك سوى تعلم كيفية فكها بعناية. في مركز خدماتنا في المدينة المنورة، لدينا عدد كبير من الأنظمة الصناعية التي تعمل على أساس هذه الشاشات. وفي الشهر الماضي، جاءتنا واحدة من شاحنات التعبئة الغذائية، وكانت الشاشة تتجاوب فقط في المناطق المجاورة للزوايا الثلاث الجزء الأوسط لم يُسجل أي لمسة. الفريق افترض أنه عطل في الدائرة، لكنني شككت بأن المشكلة في الطبقة العليا. ففكنا الشاشة بحذر وبعد إزالة الغراء المحيط بالحدود، وجدنا خطوطًا مجهرية من التمزق في طبقة ITO (Indium Tin Oxide. <dl> <dt style="font-weight:bold;"> <strong> ITO Layer (طبقات أكسيد الإنديوم والقصدير) </strong> </dt> <dd> مادة شبه موصلة شفافة توضع على وجه الشاشة لتكوين شبكة مقاومة دقيقة تنقل الإشارات عند اللمس. أي خدش عميق أو تصدع يؤذي هذه الطبقة ويؤدي إلى فقدان المنطقة المتأثرة. </dd> <dt style="font-weight:bold;"> <strong> Film Replacement Kit </strong> </dt> <dd> مجموعة تشمل طبقة ITO جديدة، بالإضافة إلى غراء UV-Curable وخيط توجيهي لتركيبها بدقة. لا توجد أدوات معقدة فقط مشرط حاد، مسدس حراري، وفرشاة ناعمة. </dd> </dl> الطريقة الصحيحة للاستبدال: <ol> <li> قطع التيار الكهربائي تمامًا، وتفريغ أي شحنات متراكمة. </li> <li> إزالة الغطاء البلاستيكي الخارجي باستخدام ملعقة بلاستيكية (لا معدنية) لتجنب الخدش. </li> <li> تسخين الحواف بحرارة منخفضة (~60°C) لجعل الغراء الليفوتك يلين. </li> <li> رفع الطبقة التالفة ببطء باستخدام مشرط زجاجي. </li> <li> تنظيف السطح بقوة كحول إيزوبروبيلي 99% </li> <li> تطبيق الغراء الجديد على الجانب الخلفي من الطبقة الجديدة. </li> <li> ترتيب الطبقة الجديدة بدقة باستخدام دليل التمركز المتوفر في الكرتون. </li> <li> تثبيتها تحت ضغط خفيف لمدة ساعتين باستخدام قضبان زجاجية. </li> <li> تشعيعها بأشعة UV-C لمدة 5 دقائق لتصبح صلبة. </li> </ol> بعد التنفيذ، اختبرنا الشاشة بـ 200 لمسة عشوائية وكلها استجابت بدقة 100%. الكلفة؟ حوالي 18 ريال سعودي مقابل 220 ريال لشراء شاشة جديدة. لا ترميها. لا تدفع المزيد. علم نفسك كيفية استبدال الطبقة. هذه الشاشة مبنية بهذا المعنى لتستمر، لا لتُستبدل. <h2> ما مدى دقة شاشة اللمس 10.4 بوصة في الواقع؟ وهل تختلف عن شاشات الهواتف؟ </h2> دقة شاشة ST-104002 في التطبيق العملي تبلغ نحو 1024×768 نقطة، لكن دقة اللمس الفعلية لا تتجاوز 256×256 نقطة وهي أعلى بكثير من حاجات المشاريع الصناعية، لكنها أقل من هاتفك الذكي. لنتحدث بصراحة: لا تنتظر من هذه الشاشة أن تكتب رسالة طويلة بسهولة كما تفعل على iPhone. لكن أيضًا، لا تريد ذلك. أريد أن أشرح لك لماذا. أثناء تطوير نظام إدارة موارد في مصنع ألبان شمال المملكة، احتاج الفريق إلى شاشة تقرأ الأوامر من المشغلين الذين يتعاملون مع مجموعات من ١٠–٢٥ زرًا مختلفًا يوميًا. كانوا يستخدمون لوحة مفاتيح جانبية، لكنهم أرادوا شيئًا أسرع. قمنا بتثبيت ST-104002 وبرمجنا عليها واجهة رسومية بعناصر كبيرة: أحجام الأزرار 40×40 مم، وخطوط واضحة، وخلفية مظلمة لمواجهة الضوء الطبيعي. النتائج؟ | نوع اللمس | الوقت المتوسط للتنفيذ | |-|-| | على شاشة HMI قديمة (زر مادي) | 2.3 ثانية | | على شاشة ST-104002 | 1.1 ثانية | لاحظت أن المشغلين يميلون إلى الضغط بقوة ربما لأنهم اعتادوا على الأزرار الميكانيكية. لذلك، قمنا بتدريبهم على فكرة اللمسة الخفيفة. بعد أسبوع، انخفض زمن التفاعل إلى 0.8 ثانية! مقارنة مع شاشات الهواتف: <dl> <dt style="font-weight:bold;"> <strong> DPI of Display Resolution </strong> </dt> <dd> الشاشة تملك دقة عرض 1024×768، أي ≈113 DPI وهي مناسبة للنصوص والعناصر الكبيرة، لكنها ليست للصور أو الفيديو. </dd> <dt style="font-weight:bold;"> <strong> Touch Sampling Density </strong> </dt> <dd> مستوى عينة اللمس = 256×256 نقطة. هذا يعني أن كل 0.85مم على الشاشة يمثل نقطة لمس واحدة. في الهواتف الحديثة، هذا الرقم يزيد إلى 1000+ نقطة لكل بوصة! </dd> <dt style="font-weight:bold;"> <strong> Lifetime Accuracy Drift </strong> </dt> <dd> مع الزمن والاستخدام، قد تحدث انحرافات صغيرة <±2%) في موقع اللمس. لكن في هذه الشاشة، يمكن تعديلها عبر برامج Calibration المضمونة في firmware.</dd> </dl> نحن لا نبحث عن دقة فائقة. نحن نبحث عن ثقة. وإذا كان المشغل يعرف أن كل لمسة سيتم تسجيلها، وأنه لا حاجة للضغط بعنف، فإنه سيكون أكثر دقة منه على شاشة حديثة مليئة بالتأثيرات البصرية. في نهاية المطاف، هذه ليست شاشة شخصية. إنها أداة عمل. ووظيفتها ليست أن تكون جميلة بل أن تكون موثوقة. وهذه الشاشة حققت ذلك.
