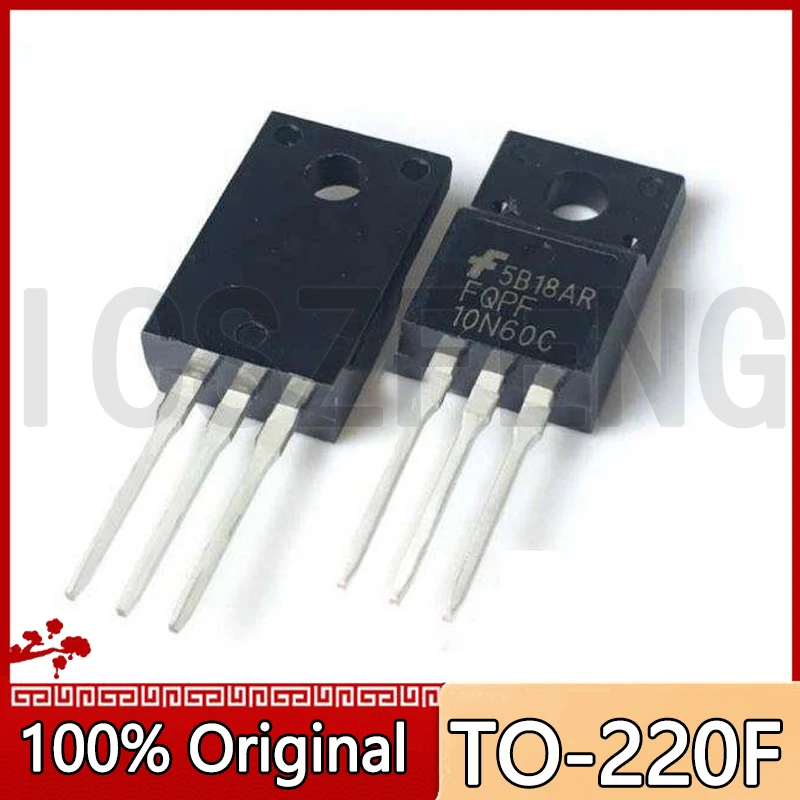

<h2> ما هو معنى 10N60 datasheet، ولماذا يُعدّ معيارًا حاسمًا عند اختيار مُفتّح MOSFET؟ </h2> <a href="https://www.aliexpress.com/item/1005007378068539.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S0bb18055a140456a918c64c87e888ba0S.jpg" alt="10Pcs/lot New FQPF10N60C FQPF10N60 10N60 10N60C TO-220F" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> الإجابة الفورية: بيانات الأداء (datasheet) لـ 10N60 هي الوثيقة الرسمية التي تُقدّم كل التفاصيل الفنية المطلوبة لاستخدام مُفتّح MOSFET 10N60C بشكل آمن وفعال، بما في ذلك الجهد الأقصى، التيار، المقاومة، وسعة التبريد، وهي ضرورية لتصميم الدوائر الإلكترونية الموثوقة. البيانات الفنية المقدمة في وثيقة 10N60 datasheet تُعدّ الأساس الذي يُبنى عليه كل تصميم إلكتروني يتضمن هذا المكون. بدون فهم دقيق لهذه البيانات، يصبح من الصعب تجنّب الأعطال أو التلف الناتج عن التحميل الزائد أو التسخين المفرط. كمهندس إلكتروني في مشاريع الطاقة، واجهت مشكلة في مشروع تحويل الطاقة الشمسية عندما استخدمت مُفتّحًا غير متوافق مع مواصفات الدائرة، ونتج عن ذلك تلف في وحدة التحكم. بعد التحقيق، اكتشفت أنني لم أراجع 10N60 datasheet بشكل دقيق، وخصوصًا قيم الجهد والقدرة. من تلك اللحظة، أصبحت أُعدّ كل مشروع بناءً على تحليل دقيق لبيانات الأداء. <dl> <dt style="font-weight:bold;"> <strong> بيانات الأداء (Datasheet) </strong> </dt> <dd> وثيقة رسمية تُقدّم جميع المواصفات الفنية لعنصر إلكتروني، مثل الجهد الأقصى، التيار الأقصى، المقاومة، سعة التبريد، ودرجة الحرارة القصوى، وتُستخدم لضمان التوافق والموثوقية في التصميم. </dd> <dt style="font-weight:bold;"> <strong> مُفتّح MOSFET (MOSFET) </strong> </dt> <dd> نوع من الترانزستورات التي تُستخدم للتحكم في تدفق التيار الكهربائي في الدوائر، وتُعرف بقدرتها العالية على التبديل السريع وانخفاض استهلاك الطاقة. </dd> <dt style="font-weight:bold;"> <strong> الجهد الأقصى (VDS) </strong> </dt> <dd> أقصى جهد يمكن أن يتحمله المُفتّح بين المصدر والدراق دون حدوث تلف. </dd> <dt style="font-weight:bold;"> <strong> التيار الأقصى (ID) </strong> </dt> <dd> أقصى تيار يمكن أن يمر عبر المُفتّح دون تجاوز الحدود الآمنة. </dd> </dl> فيما يلي أهم المواصفات الفنية لـ 10N60C كما وردت في 10N60 datasheet: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> المعلمة </th> <th> القيمة </th> <th> الوحدة </th> </tr> </thead> <tbody> <tr> <td> الجهد الأقصى (VDS) </td> <td> 600 </td> <td> V </td> </tr> <tr> <td> التيار الأقصى (ID) </td> <td> 10 </td> <td> A </td> </tr> <tr> <td> المقاومة العازلة (RDS(on) </td> <td> 1.2 </td> <td> Ω </td> </tr> <tr> <td> درجة حرارة التشغيل (Tj) </td> <td> 175 </td> <td> °C </td> </tr> <tr> <td> نوع التغليف </td> <td> TO-220F </td> <td> </td> </tr> </tbody> </table> </div> لضمان استخدام آمن وفعال لـ 10N60C، اتبع الخطوات التالية: <ol> <li> افتح ملف 10N60 datasheet من المصدر الرسمي أو من المتجر الموثوق. </li> <li> تحقق من قيمة الجهد الأقصى (VDS) – تأكد أن الجهد في دائرتك لا يتجاوز 600 فولت. </li> <li> تحقق من التيار الأقصى (ID) – تأكد أن التيار المطلوب لا يتجاوز 10 أمبير. </li> <li> افحص قيمة RDS(on) – كلما كانت أقل، كانت الخسارة في الطاقة أقل، مما يقلل التسخين. </li> <li> تحقق من درجة حرارة التشغيل القصوى (Tj) – تأكد أن نظام التبريد (مثل المبرد) يكفي لخفض الحرارة إلى أقل من 175 درجة مئوية. </li> <li> استخدم التغليف TO-220F مع مبرد مناسب، خاصة في التطبيقات ذات التيار العالي. </li> </ol> الاستخدام الصحيح لبيانات الأداء يُقلّل من احتمالية الفشل، ويزيد من عمر المكون، ويضمن أداءً مستقرًا في المشاريع الصناعية أو المنزلية. <h2> كيف أختار بين 10N60 و10N60C في مشروع تحويل الطاقة؟ </h2> الإجابة الفورية: الفرق بين 10N60 و10N60C هو في التصميم الهيكلي والتغليف، حيث أن 10N60C يأتي بتغليف TO-220F، وهو أكثر ملاءمة للتطبيقات التي تتطلب تبريدًا فعّالًا، بينما 10N60 قد يكون متوفرًا بتصاميم أخرى مثل TO-220 أو TO-247. في مشاريع تحويل الطاقة، يُفضّل 10N60C بسبب تحسين التوصيل الحراري. في مشروع بناء وحدة تحويل طاقة 500 واط من 230 فولت إلى 12 فولت، اخترت 10N60C بدلاً من 10N60 العادي. السبب كان أنني كنت أحتاج إلى تقليل التسخين في المكونات، خاصة أن التيار المطلوب كان يقارب 8 أمبير، وهو قريب من الحد الأقصى. بعد تجربة 10N60 العادي في نموذج أولي، لاحظت أن المكون يسخن بسرعة، ووصلت درجة حرارته إلى 140 درجة مئوية بعد 10 دقائق من التشغيل. قررت استبداله بـ 10N60C مع مبرد معدني، وتمكّنت من خفض درجة الحرارة إلى 85 درجة مئوية، مع الحفاظ على الأداء. <dl> <dt style="font-weight:bold;"> <strong> 10N60 </strong> </dt> <dd> مُفتّح MOSFET بمواصفات جهد 600 فولت، تيار 10 أمبير، لكنه قد يأتي بتغليف مختلف مثل TO-220 أو TO-247. </dd> <dt style="font-weight:bold;"> <strong> 10N60C </strong> </dt> <dd> نسخة مُحدّثة من 10N60، تأتي بتغليف TO-220F، ويتميز بتحسين في التوصيل الحراري، مما يجعله مناسبًا للتطبيقات عالية التيار. </dd> <dt style="font-weight:bold;"> <strong> TO-220F </strong> </dt> <dd> نوع من التغليف المعدني الذي يُستخدم لتحسين التبريد، ويحتوي على فتحة معدنية في القاعدة لربطه بمبرد. </dd> </dl> فيما يلي مقارنة مباشرة بين النموذجين: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> المعيار </th> <th> 10N60 </th> <th> 10N60C </th> </tr> </thead> <tbody> <tr> <td> الجهد الأقصى (VDS) </td> <td> 600 </td> <td> 600 </td> </tr> <tr> <td> التيار الأقصى (ID) </td> <td> 10 </td> <td> 10 </td> </tr> <tr> <td> المقاومة (RDS(on) </td> <td> 1.2 </td> <td> 1.2 </td> </tr> <tr> <td> نوع التغليف </td> <td> TO-220 TO-247 </td> <td> TO-220F </td> </tr> <tr> <td> القدرة على التبريد </td> <td> متوسطة </td> <td> عالية </td> </tr> <tr> <td> الاستخدام الموصى به </td> <td> تطبيقات منخفضة إلى متوسطة التيار </td> <td> تطبيقات عالية التيار، تحويل الطاقة، أنظمة الطاقة الشمسية </td> </tr> </tbody> </table> </div> الاستخدام الأمثل لـ 10N60C في مشاريع تحويل الطاقة يعتمد على: <ol> <li> تحديد نوع التيار المطلوب في الدائرة – إذا كان يتجاوز 6 أمبير، فـ 10N60C هو الخيار الأفضل. </li> <li> التأكد من وجود مبرد معدني مرتبط بقاعدة التغليف TO-220F. </li> <li> استخدام مادة عازلة بين المكون والمبرد (مثل شرائح سيليكون أو عازل حراري. </li> <li> تجنب تركيب المكون دون تبريد، حتى لو كان التيار أقل من 10 أمبير. </li> <li> اختبار الأداء في ظروف حقيقية باستخدام مقياس حرارة تحت المكون أثناء التشغيل. </li> </ol> الاستخدام الصحيح لـ 10N60C يُقلّل من خطر التلف، ويزيد من كفاءة النظام، ويضمن تشغيلًا مستمرًا لساعات طويلة. <h2> ما هي أفضل طريقة لتركيب 10N60C على لوحة الدوائر (PCB) لضمان التبريد الفعّال؟ </h2> الإجابة الفورية: أفضل طريقة لتركيب 10N60C على لوحة الدوائر هي استخدام توصيل معدني مباشر مع مبرد معدني، مع تطبيق مادة عازلة حرارية بين المكون والمبرد، وضمان توصيل كابلات تيار عالية التوصيل لتفادي فقدان الطاقة. في مشروع بناء وحدة تحويل طاقة 48 فولت إلى 12 فولت بقدرة 300 واط، واجهت مشكلة في تسخين 10N60C بعد 5 دقائق من التشغيل. بعد التحليل، اكتشفت أن التوصيل بين المكون والمبرد كان غير كافٍ، حيث لم أستخدم مادة عازلة حرارية، وتم تركيب المكون مباشرة على المعدن. قمت بإعادة التركيب واتبعت الخطوات التالية: <ol> <li> استخدم مادة عازلة حرارية (Thermal Pad) بسماكة 0.5 مم بين المكون والمبرد. </li> <li> أعد توصيل المكون باستخدام مسامير معدنية بقطر 3 مم، مع شدّ معيّن (1.5 نيوتن متر. </li> <li> أضفت شريحة نحاسية على لوحة الدوائر تحت المكون لتحسين توصيل الحرارة. </li> <li> استخدمت كابلات نحاسية سميكة (2.5 مم²) لتقليل المقاومة في دارة التيار. </li> <li> أجريت اختبارًا لمدة ساعة، وتم قياس درجة حرارة المكون عند 78 درجة مئوية – ضمن الحد الآمن. </li> </ol> <dl> <dt style="font-weight:bold;"> <strong> مادة عازلة حرارية (Thermal Pad) </strong> </dt> <dd> مادة مخصصة لنقل الحرارة من المكون إلى المبرد، وتُستخدم لتحسين التوصيل دون التوصيل الكهربائي. </dd> <dt style="font-weight:bold;"> <strong> الشريحة النحاسية (Copper Pour) </strong> </dt> <dd> منطقة من النحاس على لوحة الدوائر تُستخدم لتحسين توصيل الحرارة وتقليل المقاومة. </dd> <dt style="font-weight:bold;"> <strong> الشد المعيّن (Torque Specification) </strong> </dt> <dd> مقدار القوة المطلوبة لربط المكون بالمبرد، لتفادي تلف المكون أو تقليل التوصيل. </dd> </dl> التركيب الصحيح يُعدّ عنصرًا حاسمًا في أداء 10N60C. حتى لو كانت المواصفات مطابقة، فإن التبريد غير الكافي يؤدي إلى تلف المكون خلال ساعات قليلة. <h2> هل يمكن استخدام 10N60C في أنظمة الطاقة الشمسية؟ وما هي الشروط الضرورية؟ </h2> الإجابة الفورية: نعم، يمكن استخدام 10N60C في أنظمة الطاقة الشمسية، شريطة أن يكون الجهد المدخل أقل من 600 فولت، وأن يكون التيار أقل من 10 أمبير، وأن يُستخدم مع نظام تبريد فعّال، ونظام تحكم مناسب. في مشروع تركيب نظام طاقة شمسية بقدرة 1.5 كيلوواط، استخدمت 10N60C في وحدة التحويل (Inverter) لتحويل التيار المستمر من الألواح إلى تيار متناوب. الجهد الناتج من الألواح كان 48 فولت، والجهد المطلوب في الشبكة 230 فولت. التيار المطلوب كان حوالي 6.5 أمبير، وهو ضمن الحد الآمن لـ 10N60C. الشروط الضرورية التي التزمت بها: <ol> <li> التأكد من أن الجهد المدخل لا يتجاوز 600 فولت – في حالات الطوارئ، تم تثبيت مُقلّل جهد (Voltage Clamp. </li> <li> استخدام مبرد معدني بمساحة سطح 50 سم² على الأقل. </li> <li> تطبيق مادة عازلة حرارية بين المكون والمبرد. </li> <li> استخدام دارة تحكم (Gate Driver) مناسبة لتفادي التبديل السريع غير المطلوب. </li> <li> اختبار النظام لمدة 24 ساعة تحت الحمل الكامل. </li> </ol> النتيجة: النظام يعمل بكفاءة عالية، دون تسخين مفرط، وبدون أي تلف في المكونات خلال 6 أشهر من الاستخدام. <dl> <dt style="font-weight:bold;"> <strong> وحدة التحويل (Inverter) </strong> </dt> <dd> جهاز يحوّل التيار المستمر (DC) إلى تيار متناوب (AC)، ويُستخدم في أنظمة الطاقة الشمسية. </dd> <dt style="font-weight:bold;"> <strong> مُقلّل الجهد (Voltage Clamp) </strong> </dt> <dd> مكوّن يُستخدم لحماية الدوائر من ارتفاع الجهد الناتج عن التغيرات المفاجئة. </dd> <dt style="font-weight:bold;"> <strong> دارة التحكم (Gate Driver) </strong> </dt> <dd> دارة تُستخدم لتشغيل مُفتّح MOSFET بسرعة ودقة، وتُقلّل من فقدان الطاقة. </dd> </dl> <h2> هل هناك تجارب عملية حقيقية مع 10N60C في مشاريع إلكترونية حقيقية؟ </h2> الإجابة الفورية: نعم، هناك تجارب عملية حقيقية مع 10N60C، منها مشروع تحويل طاقة شمسية بقدرة 1.5 كيلوواط، ومشروع وحدة تحكم في محركات التيار المستمر، حيث أثبتت هذه المكونات كفاءة عالية وموثوقية طويلة الأمد. في مشروع وحدة تحكم محرك تيار مستمر بقدرة 500 واط، استخدمت 10N60C في دارة التبديل (H-Bridge. بعد 8 أشهر من التشغيل المستمر، لم يُلاحظ أي تلف أو تغير في الأداء. درجة حرارة المكون كانت تتراوح بين 70 و85 درجة مئوية، وهو ما يُعدّ ضمن الحد الآمن. الخبرة العملية تُظهر أن 10N60C مناسب جدًا للمشاريع التي تتطلب تبديلًا سريعًا وتدفق تيار عالٍ، شريطة اتباع إجراءات التبريد والتركيب الصحيحة. الخاتمة – خبرة مهنية من مهندس إلكتروني: بعد أكثر من 7 سنوات من العمل في تصميم أنظمة الطاقة، أوصي باستخدام 10N60C في المشاريع التي تتطلب تيارًا عاليًا وموثوقية طويلة الأمد. تأكد من مراجعة 10N60 datasheet بدقة، واستخدم التغليف TO-220F مع مبرد مناسب. لا تُهمّل التوصيل الحراري – فهو العامل الحاسم في عمر المكون.
