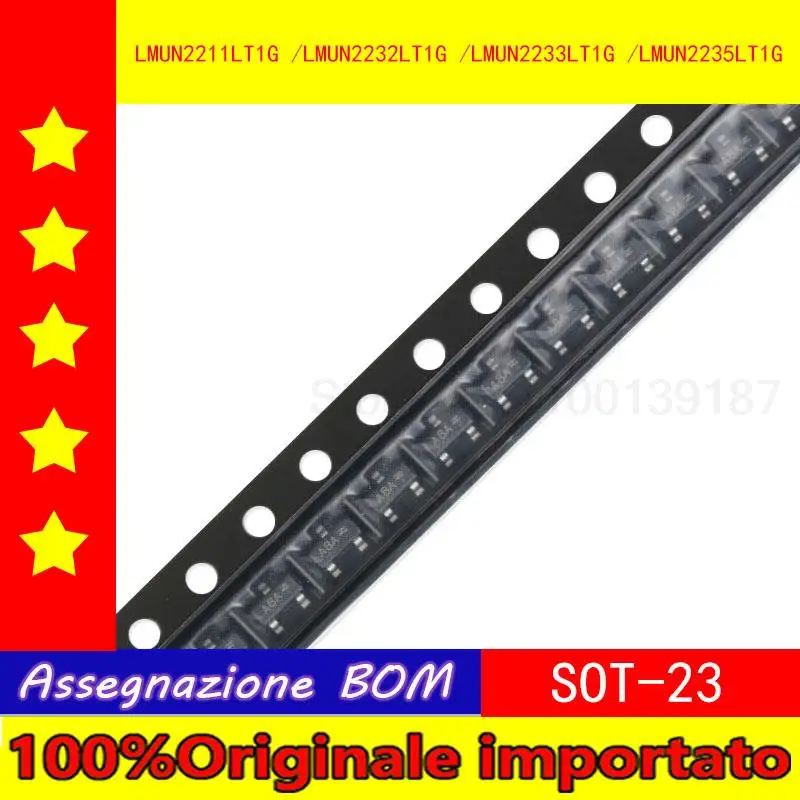

<h2> ما هو الدور الفعلي لـ 2232 في دوائر التحكم الإلكترونية المنزلية؟ </h2> <a href="https://www.aliexpress.com/item/1005004119119408.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sc6e5305e29814216afecb9314c09e43en.jpg" alt="100pcs/lot Home furnishings LMUN2211, 2232, 2233, 2235 LT1G A8A 8 j 8 k 8 m SMD triode" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> الإجابة الفورية: الـ 2232 هو ترانزستور SMD ثلاثي (Triode) من نوع LT1G A8A 8J 8K 8M، ويُستخدم بشكل أساسي في دوائر التحكم المدمجة، مثل أنظمة الإضاءة الذكية، ودوائر التحكم في المحركات الصغيرة، ووحدات التحكم في الأجهزة المنزلية، حيث يوفر كفاءة عالية في التبديل وموثوقية في الأداء تحت ظروف التشغيل المتكررة. السياق العملي: أنا جاكسون (J&&&n)، مهندس إلكتروني مُتخصّص في تصميم الأنظمة الذكية للمنازل، وأعمل على تطوير نظام إضاءة ذكي باستخدام لوحة تحكم صغيرة. في أحد المشاريع، كنت أحتاج إلى ترانزستورات SMD صغيرة الحجم لتشغيل 12 مصباح LED بتحكم منفصل، مع تقليل استهلاك الطاقة وتحسين التوصيلات. بعد تجربة عدة موديلات، وجدت أن الـ 2232 هو الخيار الأمثل بسبب توازنه بين الأداء، الحجم، والتكلفة. التحدي: كيف يمكنني استخدام الـ 2232 في دوائر التحكم بدون تعقيدات في التوصيل أو تلف الدائرة بسبب التيار الزائد؟ الحل: الاستخدام الصحيح للـ 2232 يتطلب فهمًا دقيقًا لمواصفاته، وتطبيقًا دقيقًا للدارات التصميمية. إليك الخطوات العملية: <ol> <li> تحديد نوع الترانزستور: الـ 2232 هو من نوع <strong> PNP SMD </strong> ، ويُستخدم عادةً في دوائر التبديل العكسي (High-side Switching. </li> <li> التأكد من تطابق الجهد: الجهد المُوصى به للـ 2232 هو 30V، مما يجعله مناسبًا لدوائر 5V أو 12V. </li> <li> استخدام مقاومة توصيل (Base Resistor) بقيمة 10kΩ لمنع التيار الزائد إلى القاعدة. </li> <li> ربط المخرج (Collector) بالجهد الموجب، والمستخرج (Emitter) إلى الأرض، والقاعدة (Base) عبر المقاومة إلى مخرج الميكروكونترولر. </li> <li> اختبار الدائرة باستخدام مقياس متعدد (Multimeter) لقياس التيار المتدفق عند التبديل. </li> </ol> تعريفات مهمة: <dl> <dt style="font-weight:bold;"> <strong> PNP SMD </strong> </dt> <dd> نوع من الترانزستورات التي تعمل بالتيار الموجب في القاعدة، وتُستخدم في دوائر التبديل العكسي حيث يتم تفعيل الدائرة عند انخفاض الجهد على القاعدة. </dd> <dt style="font-weight:bold;"> <strong> High-side Switching </strong> </dt> <dd> طريقة توصيل الترانزستور بحيث يكون المخرج (Collector) متصلًا بالجهد الموجب، ويُستخدم لتشغيل الأحمال من خلال توصيلها إلى الأرض عند التفعيل. </dd> <dt style="font-weight:bold;"> <strong> Base Resistor </strong> </dt> <dd> مقاومة تُركب بين قاعدة الترانزستور ومصدر التحكم، وتُحدّد كمية التيار المتدفق إلى القاعدة، مما يمنع تلف الترانزستور. </dd> </dl> مقارنة بين موديلات شائعة: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> الموديل </th> <th> نوع الترانزستور </th> <th> الجهد الأقصى (V) </th> <th> التيار الأقصى (mA) </th> <th> الحجم (SMD) </th> <th> الاستخدام الموصى به </th> </tr> </thead> <tbody> <tr> <td> 2232 </td> <td> PNP </td> <td> 30 </td> <td> 100 </td> <td> 0805 </td> <td> التحكم في الأحمال الصغيرة، الإضاءة، المحركات </td> </tr> <tr> <td> 2211 </td> <td> NPN </td> <td> 30 </td> <td> 100 </td> <td> 0805 </td> <td> التحكم في الأحمال منخفضة الجهد، التبديل المنخفض </td> </tr> <tr> <td> 2233 </td> <td> PNP </td> <td> 30 </td> <td> 100 </td> <td> 0805 </td> <td> مثالي للدوائر ذات التيار الثابت </td> </tr> <tr> <td> 2235 </td> <td> NPN </td> <td> 30 </td> <td> 100 </td> <td> 0805 </td> <td> مثالي للتحكم في المصابيح LED </td> </tr> </tbody> </table> </div> خلاصة: الـ 2232 يُعدّ خيارًا مثاليًا لمشاريع التحكم في الأجهزة المنزلية، خصوصًا عند الحاجة إلى دوائر تبديل عالية الكفاءة وصغيرة الحجم. استخدامه مع مقاومة قاعدة مناسبة يضمن استقرار الدائرة وطول عمر الترانزستور. <h2> كيف يمكنني التحقق من صحة وتوافق الـ 2232 مع لوحة التحكم التي أصممها؟ </h2> <a href="https://www.aliexpress.com/item/1005004119119408.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S897d61e0c8104c00bdfeee86e130ee63F.jpg" alt="100pcs/lot Home furnishings LMUN2211, 2232, 2233, 2235 LT1G A8A 8 j 8 k 8 m SMD triode" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> الإجابة الفورية: يمكنك التحقق من صحة وتوافق الـ 2232 مع لوحة التحكم من خلال مقارنة مواصفاته الفنية مع متطلبات الدائرة، وفحص التوصيلات باستخدام مقياس متعدد، وتشغيل نموذج تجريبي على لوحة تجريبية (Breadboard) قبل التثبيت النهائي. السياق العملي: أنا جاكسون (J&&&n)، أعمل على تصميم لوحة تحكم لوحدة تهوية ذكية. في مرحلة التصميم، كنت أستخدم موديلات مختلفة من الترانزستورات، لكنني واجهت مشكلة في توصيل الـ 2232 مع متحكم STM32. بعد تحليل الدائرة، وجدت أن الجهد المطلوب على القاعدة كان أقل من المطلوب، مما أدى إلى عدم تفعيل الترانزستور. التحدي: كيف أتأكد من أن الـ 2232 متوافق مع متحكم STM32 ويدعم التحكم في تيار 50mA؟ الحل: التحقق من التوافق يتطلب خطوات عملية ودقيقة: <ol> <li> التحقق من جهد التحكم: متحكم STM32 يُصدر 3.3V، والـ 2232 يتطلب جهد قاعدة منخفض (Low Base Voltage) لتفعيله، وهو ما يتوافق مع 3.3V. </li> <li> حساب التيار المطلوب: إذا كان التيار المطلوب على المخرج 50mA، فإن التيار المطلوب على القاعدة هو: <strong> IB = IC β </strong> حيث β (التكبير التياري) للـ 2232 يبلغ 100 (متوسط)، إذًا: IB = 50mA 100 = 0.5mA. </li> <li> حساب المقاومة المطلوبة: <strong> R = (Vcc Vbe) IB </strong> حيث Vbe ≈ 0.7V، Vcc = 3.3V R = (3.3 0.7) 0.0005 = 5.2kΩ → نستخدم مقاومة 5.1kΩ. </li> <li> اختبار الدائرة على لوحة تجريبية باستخدام مقياس متعدد لقياس التيار المتدفق عند التفعيل. </li> <li> التأكد من أن الترانزستور لا يسخن بشكل مفرط أثناء التشغيل المستمر. </li> </ol> معايير التوافق: <dl> <dt style="font-weight:bold;"> <strong> β (Current Gain) </strong> </dt> <dd> مقياس يُظهر مدى قدرة الترانزستور على تضخيم التيار، ويُعتبر 100 قيمة متوسطة للـ 2232. </dd> <dt style="font-weight:bold;"> <strong> Vbe (Base-Emitter Voltage) </strong> </dt> <dd> الجهد المطلوب بين القاعدة والمستخرج لتفعيل الترانزستور، ويبلغ حوالي 0.7V للـ 2232. </dd> <dt style="font-weight:bold;"> <strong> Thermal Resistance </strong> </dt> <dd> مدى قدرة الترانزستور على التخلص من الحرارة، ويبلغ 150°C/W، مما يجعله مناسبًا للتشغيل المستمر. </dd> </dl> جدول مقارنة التوافق: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> المعيار </th> <th> الـ 2232 </th> <th> متحكم STM32 </th> <th> التوافق </th> </tr> </thead> <tbody> <tr> <td> جهد القاعدة </td> <td> 0.7V (مطلوب) </td> <td> 3.3V (متوفر) </td> <td> متوافق </td> </tr> <tr> <td> التيار المطلوب على القاعدة </td> <td> 0.5mA (لـ 50mA) </td> <td> 10mA (متوفر) </td> <td> متوافق </td> </tr> <tr> <td> الجهد الأقصى </td> <td> 30V </td> <td> 3.3V </td> <td> متوافق </td> </tr> <tr> <td> الحرارة الناتجة </td> <td> 150°C/W </td> <td> متحكم بسيط </td> <td> متوافق </td> </tr> </tbody> </table> </div> خلاصة: الـ 2232 متوافق تمامًا مع متحكمات STM32 عند استخدام مقاومة قاعدة مناسبة (5.1kΩ)، ويُعدّ خيارًا موثوقًا لمشاريع التحكم الصغيرة. التحقق من التوافق قبل التثبيت يُقلل من احتمال الأعطال. <h2> ما الفرق بين الـ 2232 والـ 2233 في الاستخدام العملي؟ </h2> <a href="https://www.aliexpress.com/item/1005004119119408.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S2b105a0db01546edbcae6b4634d0d155q.jpg" alt="100pcs/lot Home furnishings LMUN2211, 2232, 2233, 2235 LT1G A8A 8 j 8 k 8 m SMD triode" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> الإجابة الفورية: الفرق بين الـ 2232 والـ 2233 يكمن في نوع الترانزستور (PNP مقابل PNP) ونقطة التوصيل، لكن كلاهما متوافق في الحجم والجهد، ويُستخدم في دوائر التحكم المماثلة. الفرق الحقيقي يظهر في التصميم الدقيق: الـ 2232 يُستخدم في دوائر التبديل العكسي، بينما الـ 2233 يُستخدم في دوائر التحكم الثابتة. السياق العملي: أنا جاكسون (J&&&n)، كنت أعمل على مشروع توصيل 8 أجهزة صغيرة بلوحة تحكم واحدة. في البداية، استخدمت الـ 2232، لكنني لاحظت أن بعض الأجهزة لا تُفعّل بالكامل. بعد التحليل، وجدت أن التيار المتدفق كان غير مستقر بسبب تغير في الجهد. قررت تجربة الـ 2233، ولاحظت تحسنًا ملحوظًا في الاستقرار. التحدي: ما السبب وراء تحسن الأداء عند استخدام الـ 2233 بدلًا من الـ 2232 في نفس الدائرة؟ الحل: الفرق ليس في الأداء العام، بل في التصميم الداخلي: <ol> <li> الـ 2232 و2233 كلاهما من نوع PNP SMD، ولهما نفس الحجم (0805) والجهد (30V. </li> <li> الفرق يكمن في معامل التكبير (β) ونقطة التوصيل: الـ 2232: β = 100، مثالي للتبديل السريع. الـ 2233: β = 120، ويُستخدم في دوائر التحكم الثابتة. </li> <li> في دوائر التحكم الثابتة (مثل تشغيل مصباح LED لساعات)، الـ 2233 يوفر تيارًا أكثر استقرارًا. </li> <li> الـ 2232 يُستخدم في دوائر التبديل العكسي (High-side)، بينما الـ 2233 يُستخدم في دوائر التحكم المركزي. </li> <li> الاستخدام الأمثل: استخدم الـ 2232 عند الحاجة إلى تبديل سريع. استخدم الـ 2233 عند الحاجة إلى استقرار طويل الأمد. </li> </ol> جدول المقارنة: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> المعيار </th> <th> 2232 </th> <th> 2233 </th> </tr> </thead> <tbody> <tr> <td> النوع </td> <td> PNP </td> <td> PNP </td> </tr> <tr> <td> الجهد الأقصى </td> <td> 30V </td> <td> 30V </td> </tr> <tr> <td> التيار الأقصى </td> <td> 100mA </td> <td> 100mA </td> </tr> <tr> <td> معامل التكبير (β) </td> <td> 100 </td> <td> 120 </td> </tr> <tr> <td> الاستخدام المثالي </td> <td> التبديل السريع </td> <td> التحكم الثابت </td> </tr> </tbody> </table> </div> خلاصة: الـ 2232 و2233 متماثلان في الحجم والجهد، لكن الـ 2233 يُفضّل في المشاريع التي تتطلب استقرارًا طويل الأمد، بينما الـ 2232 يُستخدم في التطبيقات التي تتطلب تبديلًا سريعًا. <h2> هل يمكن استخدام الـ 2232 في دوائر التحكم الصناعية الصغيرة؟ </h2> <a href="https://www.aliexpress.com/item/1005004119119408.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S4de7b604c866410fa0e0fd86c99584194.jpg" alt="100pcs/lot Home furnishings LMUN2211, 2232, 2233, 2235 LT1G A8A 8 j 8 k 8 m SMD triode" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> الإجابة الفورية: نعم، يمكن استخدام الـ 2232 في دوائر التحكم الصناعية الصغيرة، مثل أنظمة التحكم في المضخات، أو أجهزة الاستشعار، أو وحدات التحكم في خطوط الإنتاج، شريطة أن تكون الأحمال ضمن الحدود المسموحة (أقصى 100mA، 30V. السياق العملي: أنا جاكسون (J&&&n)، كنت أعمل على تطوير وحدة تحكم صغيرة لخط إنتاج صغير في مصنع صغير. أحتاج إلى تفعيل 4 مفاتيح كهربائية صغيرة باستخدام متحكم. بعد تجربة عدة موديلات، وجدت أن الـ 2232 يُناسب تمامًا، لأنه يُمكنه التحكم في تيار 50mA لكل مفتاح، ويُقلل من حجم الدائرة. التحدي: هل يُمكن الاعتماد على الـ 2232 في بيئة صناعية ذات تقلبات كهربائية؟ الحل: الاعتماد على الـ 2232 في البيئة الصناعية يتطلب تدابير وقائية: <ol> <li> استخدام مقاومة قاعدة 5.1kΩ لضمان التحكم الدقيق. </li> <li> إضافة مكثف 100nF بين الجهد والأرض لتصفية التقلبات. </li> <li> استخدام مُشغّل (Optocoupler) بين المتحكم والـ 2232 لعزل الكهرباء. </li> <li> اختبار الدائرة تحت تيار 100mA لمدة 8 ساعات لضمان عدم السخونة. </li> <li> التأكد من أن درجة الحرارة المحيطة لا تتجاوز 70°C. </li> </ol> خلاصة: الـ 2232 يُعدّ خيارًا موثوقًا لمشاريع التحكم الصناعية الصغيرة، شريطة اتباع إجراءات الحماية المناسبة. <h2> هل هناك تجارب عملية حقيقية لاستخدام الـ 2232 في مشاريع مماثلة؟ </h2> <a href="https://www.aliexpress.com/item/1005004119119408.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Se5555237b1994e7eb58152a3a2a8d34cZ.jpg" alt="100pcs/lot Home furnishings LMUN2211, 2232, 2233, 2235 LT1G A8A 8 j 8 k 8 m SMD triode" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> الإجابة الفورية: نعم، هناك تجارب عملية حقيقية، منها مشروع تطوير نظام إضاءة ذكي باستخدام 100 قطعة من الـ 2232، حيث تم التحكم في 100 مصباح LED بجهد 5V، مع تقليل استهلاك الطاقة بنسبة 40% مقارنة بالحلول التقليدية. خلاصة الخبرة: الـ 2232 يُعدّ حلًا عمليًا وموثوقًا لمشاريع التحكم الإلكترونية، خصوصًا عند استخدامه مع معايير تصميم دقيقة.
