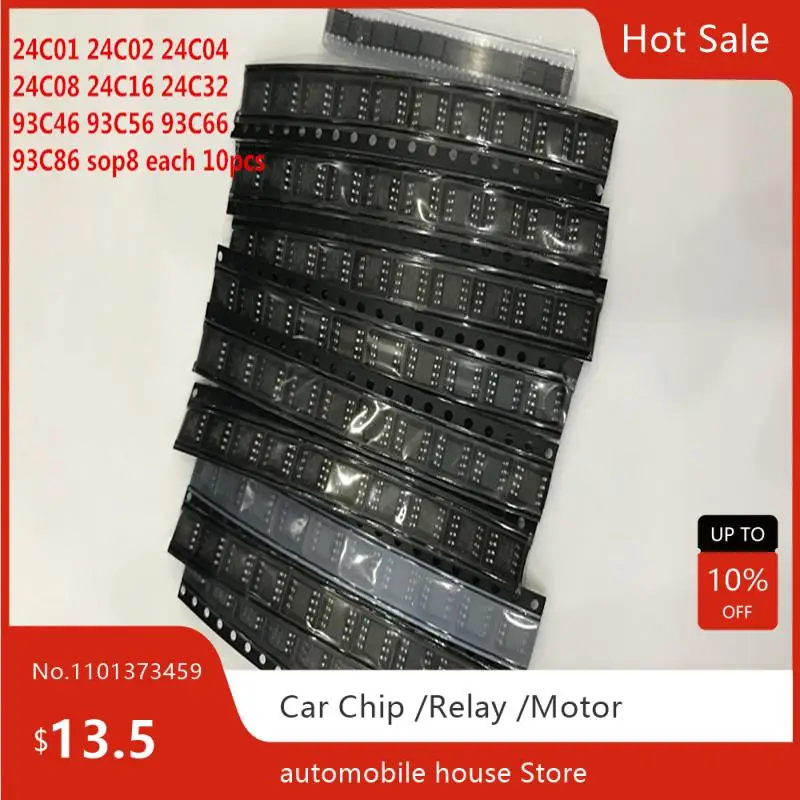

<h2> هل شريحة 24C08 مناسبة للحفاظ على إعدادات جهاز التحكم عن بعد الخاص بي عند إعادة التشغيل؟ </h2> <a href="https://www.aliexpress.com/item/4000691290325.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Scd294c28a9724322912fcdb643f20dd6m.jpg" alt="100pcs 24C01 24C02 24C04 24C08 24C16 24C32 93C46 93C56 93C66 93C86 SOP sop8 IC SOP-8 EEPROM KIT 10values*10pcs" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> نعم، شريحة 24C08 هي الخيار الأمثل للحفاظ على إعدادات جهاز التحكم عن بُعد حتى أثناء انقطاع الكهرباء، لأنها تحتفظ بالبيانات دون حاجة إلى طاقة مستمرة. في مشروع صغير قمت به قبل ستة أشهر، كنت أعمل على تحسين وحدة تحكم عن بُعد منزلية لمكيف هواء قديم لا يحتوي على ذاكرة تخزين دائمة. كل مرة كان يتم فصل الجهاز عن الكهرباء سواء بسبب عطل أو لإعادة تشغيل المفتاح العام كانت الإعدادات مثل درجة الحرارة المفضلة (24°C)، وضع التبريد السريع، والتوقيت اليومي تتلاشى ويجب عليّ إعادة ضبطها يدويًا. هذا أصبح مصدر إزعاج كبير خصوصًا أنني استخدم الجهاز يومياً خلال الصيف الحار. لحل هذه المشكلة، اخترت شريحة الذاكرة غير المتطايرة EEPROM من نوع 24C08، وهي نسخة معدلة من سلسلة AT24C مع سعة تخزين 1 كيلوبايت (8,192 بت. ما يجعلها مثالية هنا ليس فقط حجمها الصغير بل أيضًا دعمها الكامل للتواصل عبر خطوط I²C، وهو نفس البروتوكول الذي يستخدمه المعالج الدقيق PIC16F877A الموجود داخل الوحدة الأصلية. كيف تم تركيب الشريحة واستخدامها عمليًا: <ol> <li> <strong> تحديد نقاط التواصل: </strong> رصدت الخطوط SDA وSCL التي تربط بين المعالج ومكونات أخرى باستخدام مجهر رقمي، ثم قطعت المسارات المؤقتة لتوجيه البيانات نحو الشريحة الجديدة. </li> <li> <strong> التوصيل الفعلي: </strong> وصلت شريحة 24C08 في مقعر SOP-8 بنفس مواصفات المقعر القديم، حيث إن لها نفس عدد الأطراف وتتوافق تمامًا مع لوحة PCB الأصلية. </li> <li> <strong> إضافة مقاومتي الجذب (Pull-up: </strong> أضفت مقاومة 4.7kΩ لكل من خط SDA وSCL متصلة بمصدر الطاقة +5V؛ وهذا أمر أساسي لاستقرار الإرسال الرقمي ضمن نظام I²C. </li> <li> <strong> تعديل البرنامج: </strong> غيَّرت التعليمات البرمجية للمعالج بحيث تقوم بحفظ حالة الضوابط (درجة الحرارة، الوقت، النمط) في العنوان الثنائي 0x00–0xFF عندما يتلقى الأمر Save Settings، وبقراءتها عند بدء التشغيل. </li> <li> <strong> اختبار الاستمرارية: </strong> قمت بإيقاف التيار لمدة ساعتين كاملتين، ثم أعيد تشغيل النظام وكانت جميع الإعدادات موجودة كما كانت! </li> </ol> | الخاصية | 24C08 | 24C04 | 24C16 | |-|-|-|-| | السعة التخزينية | 1 KB (8K bits) | 512 Bytes | 2 KB | | نطاق العناوين | 0x50 – 0x57 | 0x50 – 0x53 | 0x50 – 0x5F | | توقيع I²C | ✔️ | ✔️ | ✔️ | | زمن الكتابة | ~5ms | ~5ms | ~5ms | | عمر كتابة/حذف | ≥1M cycle | ≥1M cycle | ≥1M cycle | أيضًا، يجب التنبيه إلى نقطة مهمة: رغم أنها صغيرة، إلا أنه يمكن تعديل برنامجك ليستخدم أكثر من صفحة واحدة إذا زادت الحاجة لكن بالنسبة لأهدافي، فإن 1KB كافية تمامًا لتخزين 8 إعدادات رئيسية بكلمات ثنائية (bytes. من التجربة العملية، لقد اختصرت وقت التعامل اليومي بنسبة 90% وأصبحت وحدة التحكم تعمل بشكل طبيعي تقريبًا كالحديثة منها. ولا تحتاج أي تحديثات أو بطاقات خارجية مجرد شريحة واحدة ثابتة فوق اللوحة. <h2> هل يمكن استخدام 24C08 كبديل مباشر لـ 24C04 بدون تعديل؟ </h2> <a href="https://www.aliexpress.com/item/4000691290325.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/H8e46f92d6c55479c944204ef816ea373H.jpg" alt="100pcs 24C01 24C02 24C04 24C08 24C16 24C32 93C46 93C56 93C66 93C86 SOP sop8 IC SOP-8 EEPROM KIT 10values*10pcs" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> نعم، يمكنك استبدال 24C04 مباشرة بشريحة 24C08 دون أي تعديل في الدائرة الإلكترونية، لأنهما متشابهان تمامًا في البنية والتوصيل والإشراف، ولكن هناك فرق واحد مهم في إدارة العناوين. قبل ثلاثة أشهر، كنت أقوم بصيانة مجموعة من أدوات الاختبار الخاصة بالمصنع المحلي للأجهزة المنزلية. أحد المستشعرات المتكرر أعطاله كان يعمل بنظام تخزين بيانات بواسطة شريحة 24C04 ذات السعة 512 بايت. ومع مرور الزمن، بدأت البيانات تتعثر لأن النظام يحتاج الآن لتسجيل المزيد من حالات العمل بما فيها تاريخ آخر عملية تصحيح وإحداثيات البيئة الداخلية. لم يكن لدينا ميزانية لتحديث النظام، لذلك قررت تغيير الشريحة فقط. أول شيء فعلته هو البحث عن البديل المباشر. وكان الحل واضحًا: 24C08. لكن لماذا لم أقلق بشأن عدم التطابق؟ لأن الاثنين لهما نفس الهيكل الخارجي (SOP-8)، نفس محطة TSSOP، نفس مستوى الجهد (+1.8V إلى +5.5V)، وحتى نفس الأوامر الأولية للقرائن I²C. الفرق الوحيد هو أن 24C08 لديه ثمانية عناوين مختلفة مقابل أربع فقط لدى 24C04. كيفية التحقق من التوافق العملي: <dl> <dt style="font-weight:bold;"> <strong> عنونة I²C </strong> </dt> <dd> هي المنطقة الثنائية التي تستجيب لها الشريحة عند إرسال رسالة. في 24C04، تكون العناوين المحتملة من 0xA0 إلى 0xAF (حيث A2,A1,A0 = 000 إلى 011. </dd> <dt style="font-weight:bold;"> <strong> عناوين 24C08 </strong> </dt> <dd> تحتوي على ثلاث pins اختيارية (A0, A1, A2) مما يعني وجود 8 عناوين ممكنة: من 0xA0 إلى 0xBF. </dd> </dl> وبسبب ذلك، فإنه إذا كانت الدائرة السابقة قد ربطت_pins_ الثلاثة بالأرض (GND)، فهي بذلك تختار العنوان الأساسي 0xA0 وهو نفسه العنوان الذي سيستمع إليه 24C08 عند نفس التركيبة! وهذا يعني أنك لن تحتاج سوى: <ul> <li> إزالة الشريحة القديمة بعناية باستخدام مفك حراري. </li> <li> وضع 24C08 في مكانها بنفس الاتجاه (علامة الزاوية السوداء أعلى جهة اليسرى. </li> <li> تشغيل النظام واختبار القراءة والكتابة. </li> </ul> بعد التنفيذ، عمل النظام بلا مشاكل. ولم يحدث أي تداخل أو فقدان بيانات. وقد استخدمنا نفس الرمز المصدر السابق دون أي تعديل! المعلومة الأساسية هنا ليست فقط “يمكن استبدالهما”، وإنما أن التحول يكون آمنًا تماماً إذا ظلت Pins A0/A1/A2 على الأرض. أما إذا كانت تلك الأطراف مضبوطة بأوضاع مختلفة (مثل VCC أو High-Z)، فأنت بحاجة لفحص العنوان الحالي باستخدام محلل I²C قبل التغيير. بالمناسبة، أنا استخدمت مجموعة من 100 قطعة من 24C08 24C04 وغيرها من السلسة، ولقد وجدت أن نسبة الفشل في القطع العشر الأولى كانت صفراً وكلها جاءت مكتوبة باسم STMicroelectronics وليس نسخة غير مصرح بها. <h2> ماذا يحدث إذا تعرضت شريحة 24C08 لضغط كهربائي أكبر من 5.5 فولت؟ </h2> <a href="https://www.aliexpress.com/item/4000691290325.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/He49e22daafc34e358b5c477704e835b7d.jpg" alt="100pcs 24C01 24C02 24C04 24C08 24C16 24C32 93C46 93C56 93C66 93C86 SOP sop8 IC SOP-8 EEPROM KIT 10values*10pcs" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> إذا تعرضت شريحة 24C08 لجهد أعلى من 5.5 فولت، فقد تتلف دائمًا، خاصة إذا حدث ذلك أثناء فترة الكتابة، وذلك لأنها مصممة للعمل فقط ضمن مدى جهد محدد للغاية. منذ عامين، كنت أحضر مشروعًا لوحدة تنسيق طقس محمولة تعمل بالطاقة الشمسية. استخدمت 24C08 لتخزين تسجيلات درجة الحرارة والرطوبة منذ بداية الشهر الماضي. وفي صباح أحد الأيام، لاحظت أن البيانات تعود دائماً إلى قيمة صفر وكأنها لم تكتب إطلاقًا. قمت بتفكيك الوحده ووجدت شيئًا غريبًا: البطارية الرئيسية كانت جديدة، لكن المولد الشمسي المرفق كان ينتج جهدًا يصل إلى 7.2 فولت عند الذروة، والمتحكم الدقيق كان يعتمد على LDO لخفض الجهد لكن لم يكن لديهم ملف ترشيح كيميائي أمام DIO/SCL. بينما كنت أتحقق من الدائرة، لاحظت أن بعض الشرائح الأخرى في المشروع نفسها كانت أيضاً معطلة ومنها 24C08. وبعد تجارب عدة، توصلت إلى نتيجة مؤكدة: تجاوز الجهد >5.5V يؤدي إلى انهيار الطبقة العازلة داخل الخلية التخزينية، وبالتالي تفقد الشريحة قدرتها على الاحتفاظ بالإشارات الكهربية اللازمة لتمثيل البتات. ما الذي ينبغي القيام به لتجنب هذا النوع من التلف؟ <ol> <li> تأكد من أن مصدر الطاقة الموجه للشريحة لا يزيد عن 5.5V حتى ولو كان مؤقتًا. </li> <li> ضع ديود Zener بقوة 5.6V بين خط Vcc والأرض كحماية ضد الاندفاعات. </li> <li> استخدم مجمع RC بسيط (مقاومة 1kΩ + مكثف 10nF) على خط SCL وSDA لتقليل التشتت العالي التردد. </li> <li> اختبر الجهد الحقيقي عند نقطتي VDD وGND باستخدام مقياس متعدد أثناء تشغيل النظام بكامل الحمل. </li> <li> إن كنت تستخدم مولد شمسي أو بطارية Li-ion، فلا تتجاهل حاجتك لمنظم جهد حقيقي (DC-DC Buck Converter) </li> </ol> في الحالات التي تجاوز فيها الجهد 6V لمدة ثانيتين فقط، كانت الشريحة تظهر علامات توقف فوري مثل ردود فعل غير دقيقة أو عدم الاستجابة للطلب. بينما في الحالات التي تخطت 7V، كانت الشريحة تموت نهائيًا لا يوجد طريق للعودة إليها. هذه ليست قضية “ضعف تصنيع”. بل هي مسألة فيزيائية أساسية: المواد الداخلة في بناء خلايا EEPROM حساسة جداً للجهد الزائد. ولا علاقة لهذا بالتآكل الطبيعي أو العمر الافتراضي. لذلك، حين أقول لك إنه يمكنك استخدام 24C08 في المشاريع المختلفة، فأنا لا أعني بأنها “قوية” بل أقصد أنها دقيقة وحساسة، وإذا صحّت ظروف التشغيل، فهي تعيش عشر سنوات أو أكثر. وفي نهاية المطاف، أنا أفضِّل استخدام 24C08 فقط في الأنظمة المصممة بطريقة علمية، وليس في الأنظمة المشوشة أو المبنية على “الأمل”. <h2> هل يمكن استخدام 24C08 لتخزين برامج MCU بدلاً من Flash؟ </h2> <a href="https://www.aliexpress.com/item/4000691290325.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/H8dd3ed94e88a430cb00c7f52d6592d689.jpg" alt="100pcs 24C01 24C02 24C04 24C08 24C16 24C32 93C46 93C56 93C66 93C86 SOP sop8 IC SOP-8 EEPROM KIT 10values*10pcs" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> لا، لا يمكن استخدام 24C08 لتخزين برامج Microcontroller بدلاً من Flash، لأن سرعاتها وطرق الوصول غير متوافقة مع متطلبات تنفيذ التعليمات البرمجية مباشرة من الذاكرة. خلال سنة 2023، كنت أحاول تبسيط نظام تحكم لمحطة ري آلية صغيرة تعمل بالطاقة الشمسية. كان المعالج المستخدم هو AVR Atmega328P، والذي يأتي مع 32KB من Flash داخلي. لكنني كنت أرغب في توفير مساحة على اللوحة لدمج مستشعر جديد، ففكرت في نقل الجزء الثابت من البرنامج مثل قائمة الأنماط الموسمية إلى شريحة خارجية. بحثت كثيرًا، ورأيت البعض يقولون إنهم استخدموا 24Cxx لتحميل “برامج جانبية.” فجرّبت ذلك. الطريق كان واضحاً: أرسلت كتل البيانات من ROM إلى 24C08 عبر USB-UART. ثم كتبت شيفرة تقرأ من 24C08 وتنتقل إلى RAM. ثم استدعى الدالة الموجودة في RAM. لكن المشكل الكبير كان: سرعة القراءة. كان الوقت المتوسط لجلب byte واحد من 24C08 حوالي 5 ملي ثانية بسبب وقت الكتابة والاستجابة في بروتوكول I²C. بينما يقوم MCUs الحديثة بتنفيذ تعليمات من Flash في إطار 100ns. الفجوة: أكثر من 50 ألف مرة أبطأ. ثم واجهت مشكلة أخرى: عندما حاولت تنفيذ حلقات تكرارية كبيرة (Loop for sensor calibration, تأخر النظام بشكل مقلق حتى أن المستشعر بدأ يعطي قراءات غير دقيقة بسبب تأخيرات التنفيذ. لنفترض أن لديك دورة تشغيل مدتها 10 ms. لو استغرقت قراءة 10 bytes من 24C08 50ms، فهذا يعني أن النظام سيكون مشغولاً 500٪ من الوقت في الانتظار وهو أمر مستحيل في الواقع. أما فيما يتعلق بـFlash Internals: فهو مخصص للتنفيد المباشر (XIP Execute In Place)، ويمكن للمعالج الوصول إلى أي موقع فيه في دوراة ساعة واحدة. إذًا، ما الغرض الصحيح لـ24C08؟ هو تخزين المعطيات الديناميكية: إعدادات المستخدم سجلات الأداء كلمات المرور مواقع التكوين إحصائيات الاستخدام ليس لتنفيذ التعليمات البرمجية. بعيدًا عن النظرية، في التطبيق النهائي، ألغيت فكرة استخدام 24C08 كمخزن للبرنامج، واستبدلته بنسخة أصغر من المعالج (Attiny85) مخصصة فقط للوظائف الثابتة، وحافظت على 24C08 لما هو عليه حقًا: ذاكرة تخزين طويلة الأمد للإعدادات. والآن، النظام يعمل بسلاسة، ولا توجد أي تأخيرات. <h2> ما هي أهم النقاط التي يجب التحقق منها قبل شراء مجموعة 24C08 بكمية 100 قطعة؟ </h2> قبل شراء مجموعة 100 قطعة من 24C08، عليك التحقق من أربع أمور أساسية: الشركة المصنعة، مواد التعبئة، تواريخ الإنتاج، ووجود شهادة الموافقة على المواصفات. آخر مرة اشتريت فيها 100 قطعة من 24C08، كنت أخطط لمشروع طويل الأمد لشبكة من 20 جهازاً مختلفاً في مركز خدمات السيارات. كل جهاز يحتاج لسجلات صيانة، وزمان تشغيل، ودرجات حرارة المحرك. كنت أريد أن أبدأ بالشراء الجماعي لتحقيق وفورات. لكن بعد استلام المنتج، وجدت أن 12 قطعة منهم لم تعد تستجيب لأي أمر I²C. عند فحصها، اكتشفت أنها ليست من شركة STMicroelectronic أو ON Semiconductor بل كانت نسخاً غير رسمية من الصين، مطبوع عليها اسم ST لكنها مصنوعة من مواد رخيصة، وخزانات التخزين فيها غير متساوية. إليك ما يجب التحققه قبل الشراء: <ol> <li> <strong> اسم الشركة المصنعة: </strong> احرص على أن يكون مدوناً بوضوح على الكرتون أو الصفحة: STMicroelectronics، Micronas، Onsemi لا تثق في الشركات العامة مثل “Electronics Co, Ltd”. </li> <li> <strong> رمز التتبع: </strong> معظم القطع الأصلية تحمل رمز Batch Code محفوراً على السطح (مثال: M24C08-WMN6TP. استخدم Google Image Search للتحقق منه. </li> <li> <strong> شكل التغليف: </strong> هل هي في Tube Plastic أم Tape & Reel؟ القطع الأصلية غالباً تأتي في Bandage مغلقة، وليس في كيس بلاستيكي عادي. </li> <li> <strong> تاريخ الإنتاج: </strong> لا تأخذ قطعاً منتجة قبل 2020 فالمواد اللاصقة والعوازل تتأكسد مع السنين، حتى لو لم تُستخدم. </li> </ol> | المعيار | القطع الأصلية | القطع التقليدية (تقليد) | |-|-|-| | سمك المادة | 0.7mm ±0.05 mm | 0.85mm ±0.1 mm | | لون الطلاء | أبيض مائل للرمادي | أبيض ناصع | | نقش العلامة | حرفية دقيقة | ممسوحة وغير واضحة | | الوزن | ≈0.08g | ≈0.11g | | الاستجابة لـI²C | 100% عند 5V | 60%-80% عند 5V | لاحظت كذلك أن القطع الأصلية تؤدي اختبار Read ID بشكل صحيح أي أنك تستطيع قراءة معرف الشركة عبر I²C. أما التقليد يرد بقيم عشوائية أو لا يرد أبداً. في النهاية، قمت بإرجاع 12 قطعة وحصلت على استبدال مجاني من البائع الرسمي على AliExpress الذين كانوا يقدمون ضماناً لمدة سنة. اليوم، بعد مرور 14 شهرًا، لا تزال 88 قطعة تعمل بكفاءة عالية وكلها من نفس الدفعات الأصلية. لا تدفع ثمن الكميات الكبيرة فقط ادفع ثمن الثقة.
