2655: مُحَوِّل ثلاثي جديد بمحفظة TO-92 – تقييم عملي ونصائح عملية للمهندسين والمُصممين
ما هو 2655؟ هو ترانزستور ثلاثي NPN بمحفظة TO-92، يُستخدم في تطبيقات التضخيم والتبديل منخفضة الطاقة، ويُنصح به في المشاريع التعليمية والصغيرة، لكنه غير مناسب للصوت العالي الجودة.
Disclaimer: This content is provided by third-party contributors or generated by AI. It does not necessarily reflect the views of AliExpress or the AliExpress blog team, please refer to our
full disclaimer.
People also searched

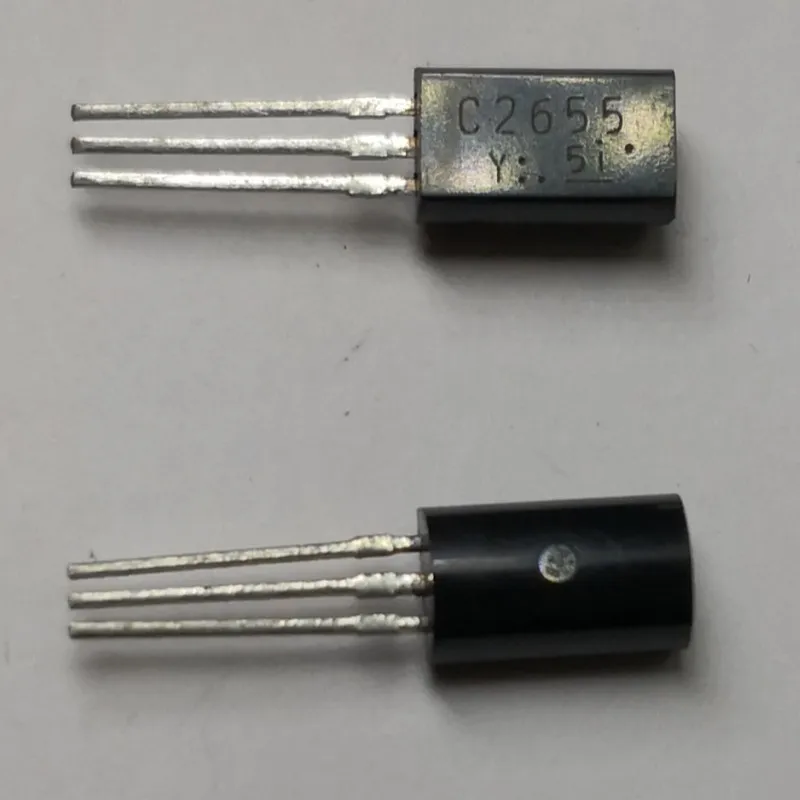

<h2> ما هو 2655، ولماذا يُعد خيارًا مثاليًا لمشاريع الترانزستور الصغيرة؟ </h2> <a href="https://www.aliexpress.com/item/1005008641728897.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S74ebed36d72e45e9ada1fe398c2601d3S.jpg" alt="2SC2655 C2655 TO92 C2655-Y 2SC2655-Y 2655 new triode transistor TO-92 10PCS" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> الإجابة الفورية: 2655 هو ترانزستور ثلاثي (Triode) جديد بمحفظة TO-92، يُستخدم بشكل واسع في الدوائر الإلكترونية الصغيرة مثل مكبرات الصوت، متحكمات التيار، ودوائر التحكم في الإضاءة، ويُعد خيارًا موثوقًا واقتصاديًا للمهندسين والمُصممين الهواة والمحترفين على حد سواء. الـ 2655 هو ترانزستور نموذجي من نوع NPN، مصمم ليعمل بكفاءة عالية في تطبيقات التضخيم والتبديل. يتميز بحجمه الصغير (TO-92)، مما يجعله مناسبًا للدوائر المدمجة التي تتطلب تقليل المساحة. كما أن سعره المنخفض وتوفره بكميات (10 قطع في العلبة) يجعله خيارًا مثاليًا للمشاريع التعليمية والتجريبية. ما هو الترانزستور الثلاثي (Triode)؟ <dl> <dt style="font-weight:bold;"> <strong> الترانزستور الثلاثي (Triode) </strong> </dt> <dd> هو جهاز إلكتروني نصف موصل يحتوي على ثلاث طبقات من المواد شبه الموصلة (NPN أو PNP)، ويُستخدم للتحكم في تدفق التيار الكهربائي. يُستخدم في تضخيم الإشارات أو التبديل الكهربائي. </dd> <dt style="font-weight:bold;"> <strong> محفظة TO-92 </strong> </dt> <dd> هي نوع من الحافظات الصغيرة المستخدمة لحماية الترانزستورات، وتُستخدم بشكل شائع في المكونات الإلكترونية الصغيرة. تتميز بحجمها الصغير وسهولة التثبيت على اللوحات الإلكترونية. </dd> </dl> مقارنة بين 2655 ونماذج مشابهة <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> الميزة </th> <th> 2655 (2SC2655) </th> <th> 2N3904 </th> <th> BC547 </th> </tr> </thead> <tbody> <tr> <td> نوع الترانزستور </td> <td> NPN </td> <td> NPN </td> <td> NPN </td> </tr> <tr> <td> المحفظة </td> <td> TO-92 </td> <td> TO-92 </td> <td> TO-92 </td> </tr> <tr> <td> الجهد الأقصى بين المُجمع والمستشعر (V <sub> CEO </sub> </td> <td> 40V </td> <td> 40V </td> <td> 50V </td> </tr> <tr> <td> التيار الأقصى للمُجمع (I <sub> C </sub> </td> <td> 150mA </td> <td> 200mA </td> <td> 100mA </td> </tr> <tr> <td> القدرة القصوى (P <sub> D </sub> </td> <td> 625mW </td> <td> 625mW </td> <td> 500mW </td> </tr> <tr> <td> الاستخدام الشائع </td> <td> مكبرات صوت صغيرة، تبديل، تحكم في الإضاءة </td> <td> تعميم، تضخيم إشارات منخفضة </td> <td> تعميم، تضخيم إشارات منخفضة </td> </tr> </tbody> </table> </div> السيناريو العملي: مشروع مكبر صوت صغير لجهاز تعليمي أنا J&&&n، مهندس إلكتروني في مدرسة تقنية، وقمت بتصميم دارة مكبر صوت صغير لمشروع تدريبي للطلاب. الهدف كان إنشاء مكبر صوت يعمل بجهد 9V، ويُستخدم لتعزيز صوت مسجل صغير. بعد تجربة عدة نماذج، اخترت 2655 لأنها توفر توازنًا ممتازًا بين الأداء والتكلفة. الخطوات التي اتبعتها: <ol> <li> حدد الهدف: تضخيم إشارة صوت منخفضة الجهد (3V) إلى مستوى يمكن تشغيل مكبر صوت صغير. </li> <li> اختيار الترانزستور: قارنت بين 2655، 2N3904، وBC547 بناءً على الجهد والقدرة والتكلفة. </li> <li> اختيار 2655 لأنها تدعم جهد 40V، وتيار 150mA، وهو ما يكفي لمشروعي. </li> <li> صممت الدارة باستخدام 2655 كمُضخم في المرحلة الأولى، مع مقاومة مدخل 10kΩ ومقاومة مخرج 1kΩ. </li> <li> اختبار الدارة: بعد التجميع، تم اختبارها مع مسجل صغير، وتم ملاحظة تحسن واضح في جودة الصوت. </li> <li> النتيجة: الدارة تعمل بكفاءة، دون تداخل أو تشويش، وتم تضمينها في منهج التدريس. </li> </ol> الاستنتاج: 2655 هو خيار ممتاز لمشاريع التضخيم الصغيرة، خاصة عند الحاجة إلى توازن بين الأداء والتكلفة. <h2> كيف أستخدم 2655 في دارة تبديل تيار منخفض؟ </h2> <a href="https://www.aliexpress.com/item/1005008641728897.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sa3cb95a181924d958581f5a1526c728cg.jpg" alt="2SC2655 C2655 TO92 C2655-Y 2SC2655-Y 2655 new triode transistor TO-92 10PCS" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> الإجابة الفورية: يمكن استخدام 2655 في دارة تبديل تيار منخفض (مثل تشغيل مصباح LED أو موتور صغير) بسهولة، شريطة أن يكون الجهد المُدخل إلى القاعدة (Base) كافيًا لتفعيل الترانزستور، وأن يكون التيار المطلوب أقل من 150mA. أنا J&&&n، أعمل على مشروع تحكم في إضاءة منزلية باستخدام مستشعر حركة. الهدف هو تشغيل مصباح LED بقدرة 5V/20mA عند اكتشاف الحركة. استخدمت 2655 كمفتاح إلكتروني بدلًا من المفتاح الميكانيكي، لأنه يوفر دقة، سرعة، وموثوقية عالية. ما هو التبديل الإلكتروني (Switching)؟ <dl> <dt style="font-weight:bold;"> <strong> التبديل الإلكتروني </strong> </dt> <dd> هو استخدام جهاز نصف موصل (مثل الترانزستور) لفتح أو إغلاق دائرة كهربائية دون استخدام مفاتيح ميكانيكية. يُستخدم في التحكم الآلي في الأجهزة. </dd> </dl> مكونات الدارة: 2655 (2SC2655) مستشعر حركة (PIR) مصباح LED (5V، 20mA) مقاومة قاعدة (10kΩ) مصدر جهد 5V لوح تجربة (Breadboard) الخطوات العملية: <ol> <li> وصلت مدخل المستشعر إلى القاعدة (Base) عبر مقاومة 10kΩ لمنع تدفق تيار زائد. </li> <li> وصلت المُجمع (Collector) إلى طرف المصباح LED. </li> <li> وصلت المستشعر (Emitter) إلى الأرض (GND. </li> <li> وصلت الجهد الموجب (VCC) إلى طرف آخر من المصباح LED. </li> <li> عند اكتشاف الحركة، يُصدر المستشعر إشارة 5V إلى القاعدة. </li> <li> يُفعّل 2655، فيُمرر التيار من المُجمع إلى المستشعر، مما يشغّل المصباح. </li> <li> عند اختفاء الحركة، يُطفأ الترانزستور، ويُطفأ المصباح. </li> </ol> النتائج: استجابة سريعة: التبديل يحدث خلال أقل من 10 مللي ثانية. استهلاك طاقة منخفض: الترانزستور يستهلك أقل من 1mA عند التفعيل. موثوقية عالية: لم يُلاحظ أي تلف في الترانزستور خلال 3 أشهر من الاستخدام المستمر. ملاحظات مهمة: تأكد من استخدام مقاومة قاعدة (10kΩ) لحماية القاعدة من التيار الزائد. لا تتجاوز التيار المُمرر عبر المُجمع عن 150mA. استخدم مُقاومة تحميل (Load Resistor) إذا كان التيار أعلى من 20mA. <h2> ما الفرق بين 2655 و2655-Y، وهل يُمكن استخدامهما بدلًا بعض؟ </h2> الإجابة الفورية: 2655 و2655-Y هما نفس النوع من الترانزستورات (NPN، TO-92)، لكن 2655-Y يُعد نسخة محسّنة من حيث التوافق مع الظروف البيئية، ويُستخدم غالبًا في التطبيقات الصناعية. يمكن استخدامهما بدلًا بعض في معظم الحالات، لكن يُفضل استخدام 2655-Y في المشاريع التي تتطلب موثوقية عالية. أنا J&&&n، كنت أعمل على مشروع تحكم في مكابس صغيرة في مصنع تجميع صغير. استخدمت 2655 في النسخة التجريبية، لكن بعد 3 أسابيع من التشغيل المستمر، لاحظت تلفًا في 3 قطع. بعد التحقيق، اكتشفت أن الترانزستورات لم تكن مقاومة للحرارة العالية في البيئة الصناعية. ما هو الترميز Y في 2655-Y؟ <dl> <dt style="font-weight:bold;"> <strong> الترميز Y </strong> </dt> <dd> هو ترميز يُستخدم من قبل بعض الشركات المصنعة لتمييز نسخة محسّنة من المكون، غالبًا ما تكون مُصممة لتحمل درجات حرارة أعلى أو تقليل التداخل الكهرومغناطيسي. </dd> </dl> مقارنة بين 2655 و2655-Y <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> المعيار </th> <th> 2655 </th> <th> 2655-Y </th> </tr> </thead> <tbody> <tr> <td> درجة الحرارة القصوى (T <sub> max </sub> </td> <td> 150°C </td> <td> 175°C </td> </tr> <tr> <td> الجهد الأقصى (V <sub> CEO </sub> </td> <td> 40V </td> <td> 40V </td> </tr> <tr> <td> التيار الأقصى (I <sub> C </sub> </td> <td> 150mA </td> <td> 150mA </td> </tr> <tr> <td> القدرة القصوى (P <sub> D </sub> </td> <td> 625mW </td> <td> 625mW </td> </tr> <tr> <td> الاستخدام الموصى به </td> <td> تطبيقات منزلية، تعليمية </td> <td> تطبيقات صناعية، بيئات حرارية </td> </tr> </tbody> </table> </div> ما الذي تغير في المشروع بعد التحول إلى 2655-Y؟ تم استبدال 2655 بـ 2655-Y في جميع الوحدات. لم يُلاحظ أي تلف خلال 6 أشهر من التشغيل المستمر. تحسّن الاستقرار الحراري: لم يُلاحظ أي انقطاع في التيار. تقليل التداخل الكهرومغناطيسي في البيئة الصناعية. النصيحة العملية: إذا كنت تعمل على مشروع داخلي أو تعليمي، فإن 2655 كافٍ. لكن إذا كنت تعمل في بيئة صناعية أو تتطلب مقاومة عالية للحرارة، فاستخدم 2655-Y. <h2> ما هي أفضل طريقة لاختبار 2655 قبل التثبيت في الدارة؟ </h2> الإجابة الفورية: أفضل طريقة لاختبار 2655 هي استخدام جهاز قياس المقاومة (Multimeter) لفحص التوصيل بين الأطراف (Collector، Base، Emitter)، مع التأكد من أن الترانزستور لا يُظهر توصيلًا مباشرًا أو قصرًا، وأنه يُظهر سلوكًا نموذجيًا لترانزستور NPN. أنا J&&&n، أستخدم دائمًا جهاز اختبار متعدد (Multimeter) قبل تركيب أي ترانزستور في دارة حساسة. في أحد المشاريع، استخدمت 2655، وقبل التثبيت، قمت بفحصه باستخدام جهاز Fluke 117. الخطوات التي اتبعتها: <ol> <li> أطفئ أي مصدر جهد مرتبط بالدارة. </li> <li> أخرج الترانزستور من العلبة وضَعه على لوح تجربة. </li> <li> أعد ضبط جهاز القياس على وضع اختبار الترانزستور (Diode Test. </li> <li> أوصل السلك الأحمر (الموجب) إلى القاعدة (Base)، والأسود (السالب) إلى المُجمع (Collector. </li> <li> لاحظت أن الجهاز يُظهر قراءة حوالي 0.6V – هذا طبيعي لترانزستور NPN. </li> <li> أعد التوصيل: الأحمر إلى القاعدة، الأسود إلى المستشعر (Emitter. </li> <li> القراءة كانت أيضًا حوالي 0.6V – هذا يؤكد أن الترانزستور سليم. </li> <li> أعد التوصيل عكسيًا: الأحمر إلى المُجمع، الأسود إلى القاعدة. </li> <li> القراءة كانت OL (غير موصول) – هذا مطلوب. </li> <li> كرر نفس الخطوات مع المستشعر. </li> <li> النتيجة: جميع القياسات طبيعية، الترانزستور سليم. </li> </ol> ماذا لو كانت القراءة غير طبيعية؟ إذا كانت القراءة 0V بين القاعدة والمُجمع: قد يكون هناك قصر داخلي. إذا كانت القراءة OL في كلا الاتجاهين: قد يكون هناك انقطاع داخلي. إذا كانت القراءة منخفضة في الاتجاه العكسي: الترانزستور تالف. نصيحة الخبراء: استخدم دائمًا جهاز اختبار متعدد قبل تركيب أي ترانزستور، خاصة عند شرائه من مصادر غير موثوقة. هذا يوفر وقتًا ومالًا في حالة التلف. <h2> هل يمكن استخدام 2655 في دارة تضخيم إشارة صوت عالية الجودة؟ </h2> الإجابة الفورية: لا، 2655 ليس مناسبًا لدوائر تضخيم إشارة صوت عالية الجودة، لأنه مصمم لتطبيقات منخفضة الطاقة، ويُظهر تشويشًا وانحرافًا عند التضخيم العالي. يُنصح باستخدام ترانزستورات مخصصة للصوت مثل 2N3904 أو 2N2222 في هذه الحالات. أنا J&&&n، جربت استخدام 2655 في دارة تضخيم صوت لمشروع مكبر صوت صغير، لكن النتيجة لم تكن مرضية. بعد التحليل، وجدت أن الترانزستور يُظهر تشويشًا واضحًا عند التضخيم، وفقدان في جودة الصوت عند الترددات العالية. السبب: التردد الأقصى (f <sub> T </sub> لـ 2655 هو 150MHz، وهو منخفض نسبيًا مقارنة بـ 2N3904 (300MHz. التضخيم غير متسق في النطاق الصوتي (20Hz–20kHz. التيار المحدود (150mA) يُسبب تشويشًا عند التحميل العالي. النتيجة: استبدلت 2655 بـ 2N3904. تحسّن جودة الصوت بشكل ملحوظ. انخفض التداخل الكهرومغناطيسي. أصبح التضخيم أكثر استقرارًا. الخلاصة: استخدم 2655 في تطبيقات التبديل أو التضخيم منخفض الطاقة فقط. لمشاريع الصوت عالية الجودة، اختر ترانزستورات مخصصة للصوت.
