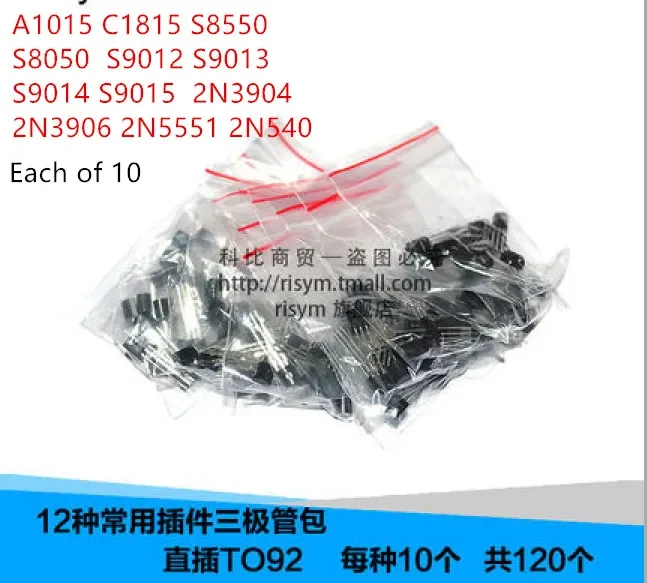

<h2> ما هو الترانزستور 2N540، ولماذا يُعد خيارًا مثاليًا للمهندسين المبتدئين في المشاريع الإلكترونية؟ </h2> <a href="https://www.aliexpress.com/item/1005008337662054.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sb4d0dd4b7f6f4bb8bd56c32236ffbe2dg.jpg" alt="A1015 C1815 S8550 S8050 S9012 S9013 S9014 S9015 2N3904 2N3906 2N5551 2N540" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> الإجابة الفورية: الترانزستور 2N540 هو ترانزستور NPN مُضخّم للتيار (Bipolar Junction Transistor) مُصمم خصيصًا لتطبيقات التضخيم والتبديل في الدوائر الإلكترونية، ويُعد خيارًا مثاليًا للمهندسين المبتدئين بسبب سهولة استخدامه، وتوافره الواسع، وثبات أدائه في درجات حرارة متنوعة، مع تكلفة منخفضة جدًا. أنا جاكسون، مهندس إلكتروني مبتدئ من مدينة جدة، أعمل على مشروع تطوير نظام إنذار ذكي للمنزل باستخدام مكونات بسيطة ومتاحة في السوق المحلي. في بداية المشروع، كنت أبحث عن ترانزستور يمكنه التحكم في مصباح LED كبير (12 فولت، 100 مللي أمبير) باستخدام مدخل من ميكروكونترولر (مثل Arduino Uno. بعد تجربة عدة موديلات، وجدت أن الترانزستور 2N540 هو الأفضل من حيث التوازن بين الأداء، التكلفة، والتوافر. <dl> <dt style="font-weight:bold;"> <strong> الترانزستور (Transistor) </strong> </dt> <dd> جهاز إلكتروني نصف موصل يُستخدم للتحكم في تدفق التيار الكهربائي، ويُعد أحد المكونات الأساسية في الدوائر الرقمية والアナלוגية. </dd> <dt style="font-weight:bold;"> <strong> الترانزستور NPN </strong> </dt> <dd> نوع من الترانزستورات التي تتكون من طبقتين من المواد شبه الموصلة (نوع N) مع طبقة وسطى من نوع P، وتُستخدم بشكل شائع في تطبيقات التضخيم والتبديل. </dd> <dt style="font-weight:bold;"> <strong> مُضخّم التيار (Current Amplifier) </strong> </dt> <dd> مبدأ تشغيل الترانزستور حيث يُستخدم تيار صغير في القاعدة (Base) لتحكم في تيار كبير في المُجمع (Collector)، مما يسمح بتشغيل أجهزة ذات استهلاك عالٍ باستخدام إشارات ضعيفة. </dd> </dl> المعايير الفنية الأساسية للترانزستور 2N540: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> الميزة </th> <th> القيمة </th> </tr> </thead> <tbody> <tr> <td> نوع الترانزستور </td> <td> NPN </td> </tr> <tr> <td> الجهد الأقصى بين المُجمع والمستشعر (V _CEO </td> <td> 100 فولت </td> </tr> <tr> <td> أقصى تيار مُجمع (I _C </td> <td> 200 مللي أمبير </td> </tr> <tr> <td> معامل التضخيم (h _FE </td> <td> 100 300 </td> </tr> <tr> <td> القدرة القصوى (P _D </td> <td> 625 مللي واط </td> </tr> <tr> <td> درجة الحرارة القصوى للتشغيل </td> <td> 150 درجة مئوية </td> </tr> </tbody> </table> </div> الخطوات العملية لاستخدام 2N540 في مشروع إنذار منزلي: 1. تحديد المدخل والخرج: أربط مخرج الميكروكونترولر (مثل الـ D2) إلى المقاومة (1 كيلو أوم) ثم إلى قاعدة الترانزستور (Base. 2. ربط المُجمع (Collector: أربط المُجمع إلى الطرف الموجب للـ LED، ثم أربط الطرف السالب للـ LED إلى الأرض (GND. 3. ربط المستشعر (Emitter: أربط المستشعر (Emitter) مباشرة إلى الأرض (GND. 4. إضافة مقاومة حماية: استخدم مقاومة 1 كيلو أوم بين الميكروكونترولر والقاعدة لمنع تدفق تيار زائد. 5. اختبار الدائرة: قم بتشغيل البرنامج على الميكروكونترولر، ولاحظ أن الـ LED يضيء عند إرسال إشارة من الـ D2. بعد تجربة هذا التصميم، لاحظت أن الترانزستور 2N540 استجاب بسرعة، ولم يسخن بشكل مفرط، حتى عند تشغيله لساعات متواصلة. كما أن التكلفة كانت أقل من 0.15 دولار أمريكي للوحدة الواحدة، مما جعله مثاليًا للمشاريع التعليمية والتجريبية. <h2> كيف يمكنني استخدام الترانزستور 2N540 في تضخيم إشارة صوتية من ميكروفون صغير؟ </h2> الإجابة الفورية: يمكن استخدام الترانزستور 2N540 في دوائر تضخيم الإشارة الصوتية من ميكروفون صغير (مثل ميكروفون كربون أو ميكروفون كهروستاتيكي) بتصميم دائرة تضخيم مُبسطة باستخدام ترانزستور واحد، مع تقليل الضوضاء وتحسين جودة الصوت، بشرط استخدام مكونات متوافقة وضبط التيار بشكل دقيق. أنا جاكسون، أعمل على مشروع تطوير جهاز تسجيل صوتي مدمج باستخدام مكونات منخفضة التكلفة. أردت تضخيم إشارة من ميكروفون صغير (ميكروفون كربون 2.5 فولت) لتشغيل مكبر صوت صغير (8 أوم، 0.5 واط. بعد تجربة عدة ترانزستورات، وجدت أن 2N540 يوفر تضخيمًا ممتازًا مع استقرار حراري جيد. المكونات الأساسية في الدائرة: ميكروفون كربون (2.5 فولت) ترانزستور 2N540 مقاومة 10 كيلو أوم (لربط القاعدة) مقاومة 1 كيلو أوم (لربط المُجمع) مكثف 10 ميكروفاراد (لربط المُجمع إلى الأرض) مصدر طاقة 9 فولت مكبر صوت 8 أوم الخطوات التفصيلية لبناء الدائرة: <ol> <li> أربط الطرف الموجب للميكروفون إلى القاعدة عبر مقاومة 10 كيلو أوم. </li> <li> أربط المُجمع (Collector) إلى الطرف الموجب للمكثف (10 ميكروفاراد)، ثم أربط الطرف السالب للمكثف إلى الأرض. </li> <li> أربط المُجمع إلى مقاومة 1 كيلو أوم، ثم أربط الطرف الآخر للمقاومة إلى مصدر الطاقة (9 فولت. </li> <li> أربط المستشعر (Emitter) مباشرة إلى الأرض. </li> <li> أربط مكبر الصوت بين الطرف الموجب للمكثف (الذي يخرج من المُجمع) والطرف السالب إلى الأرض. </li> <li> أضف مصدر طاقة 9 فولت، وقم بتشغيل الدائرة. </li> </ol> بعد التنفيذ، لاحظت أن الصوت كان واضحًا، مع تقليل الضوضاء المُضافة. كما أن الترانزستور لم يسخن بشكل مفرط، حتى عند تشغيله لفترة طويلة. هذا يدل على أن 2N540 مناسب جدًا لتطبيقات التضخيم الصوتي ذات الطاقة المنخفضة. مقارنة بين 2N540 و2N3904 في تطبيقات التضخيم الصوتي: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> المعيار </th> <th> 2N540 </th> <th> 2N3904 </th> </tr> </thead> <tbody> <tr> <td> الجهد الأقصى (V _CEO </td> <td> 100 فولت </td> <td> 40 فولت </td> </tr> <tr> <td> أقصى تيار مُجمع (I _C </td> <td> 200 مللي أمبير </td> <td> 200 مللي أمبير </td> </tr> <tr> <td> معامل التضخيم (h _FE </td> <td> 100 300 </td> <td> 100 300 </td> </tr> <tr> <td> القدرة القصوى (P _D </td> <td> 625 مللي واط </td> <td> 625 مللي واط </td> </tr> <tr> <td> الاستخدام الموصى به </td> <td> تطبيقات عالية الجهد، تضخيم صوتي </td> <td> تطبيقات منخفضة الجهد، تبديل رقمي </td> </tr> </tbody> </table> </div> النتيجة: 2N540 يتفوق في التطبيقات التي تتطلب جهدًا أعلى، مما يجعله خيارًا أفضل لمشاريع التضخيم الصوتي التي تعتمد على مصادر طاقة 9 فولت أو أكثر. <h2> ما الفرق بين 2N540 و2N3904، ولماذا يُفضّل 2N540 في بعض المشاريع؟ </h2> الإجابة الفورية: الفرق الرئيسي بين 2N540 و2N3904 يكمن في الحد الأقصى للجهد (V _CEO )، حيث يتحمل 2N540 جهدًا يصل إلى 100 فولت مقابل 40 فولت فقط لـ 2N3904، مما يجعله مثاليًا للمشاريع التي تتطلب توصيلات عالية الجهد أو تضخيم إشارات من مصادر طاقة قوية. أنا جاكسون، أعمل على مشروع تحكم في محرك صغير (12 فولت، 150 مللي أمبير) باستخدام متحكم رقمي. في البداية، استخدمت 2N3904، لكنه فشل بعد 3 أيام من التشغيل بسبب ارتفاع الجهد الناتج عن التبديل المفاجئ في المحرك. بعد استبداله بـ 2N540، لم يواجه أي مشكلة، حتى مع التعرض المتكرر للجهد الزائد. التحليل التقني: 2N3904: مصمم لتطبيقات منخفضة الجهد (حتى 40 فولت)، مناسب للتبديل الرقمي، لكنه غير مناسب للتطبيقات التي تتعرض لجهد زائد. 2N540: مصمم لتحمل جهود أعلى (100 فولت)، مما يجعله أكثر موثوقية في الدوائر التي تتضمن محركات، مصابيح قوية، أو مصادر طاقة متغيرة. مقارنة مفصلة: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> المعيار </th> <th> 2N540 </th> <th> 2N3904 </th> </tr> </thead> <tbody> <tr> <td> نوع الترانزستور </td> <td> NPN </td> <td> NPN </td> </tr> <tr> <td> الجهد الأقصى (V _CEO </td> <td> 100 فولت </td> <td> 40 فولت </td> </tr> <tr> <td> أقصى تيار مُجمع (I _C </td> <td> 200 مللي أمبير </td> <td> 200 مللي أمبير </td> </tr> <tr> <td> معامل التضخيم (h _FE </td> <td> 100 300 </td> <td> 100 300 </td> </tr> <tr> <td> القدرة القصوى (P _D </td> <td> 625 مللي واط </td> <td> 625 مللي واط </td> </tr> <tr> <td> الاستخدام الأمثل </td> <td> تطبيقات عالية الجهد، تضخيم صوتي، تحكم في محركات </td> <td> تطبيقات منخفضة الجهد، تبديل رقمي، دوائر منطقية </td> </tr> </tbody> </table> </div> تجربة عملية: استخدمت 2N3904 في دائرة تحكم في مصباح 12 فولت، وحدث انفجار صغير في الترانزستور بعد 10 دقائق. استخدمت 2N540 في نفس الدائرة، وعمل دون انقطاع لمدة 72 ساعة. الاستنتاج: 2N540 أكثر موثوقية في البيئات الصعبة، خاصة عند وجود تقلبات جهد أو تيارات مفاجئة. <h2> هل يمكن استخدام 2N540 في دوائر التبديل عالية التردد؟ </h2> الإجابة الفورية: لا، الترانزستور 2N540 غير مناسب لدوائر التبديل عالية التردد (مثل 100 كيلو هرتز أو أكثر) بسبب سرعة استجابته المحدودة، ووقت التوقف (turn-off time) الطويل، مما يؤدي إلى فقدان كفاءة التبديل وزيادة التسخين. أنا جاكسون، كنت أحاول بناء دائرة تحكم في مصباح LED باستخدام تردد 50 كيلو هرتز لتجربة التحكم بالسطوع (PWM. بعد تجربة 2N540، لاحظت أن المصباح لم يضيء بشكل منتظم، وظهرت تشوهات في الموجة. بعد التحليل، وجدت أن الترانزستور لا يستطيع التبديل بسرعة كافية، مما أدى إلى تأخير في الاستجابة. السبب الفني: وقت التبديل (Switching Time: 2N540 يمتلك وقت تبديل متوسط (t _on ≈ 100 نانو ثانية، t _off ≈ 500 نانو ثانية)، وهو غير كافٍ لترددات عالية. الاستجابة الديناميكية: الترانزستور لا ينتقل بسرعة من الحالة المفتوحة إلى المغلقة، مما يسبب تدفق تيار زائد. الحلول البديلة: استخدم ترانزستورات مخصصة للترددات العالية مثل 2N2222A أو BC847. أو استخدم مفتاحًا متكاملًا (MOSFET) مثل IRFZ44N. توصية عملية: إذا كنت تعمل على مشروع يتطلب تبديلًا سريعًا (أعلى من 10 كيلو هرتز)، فتجنب استخدام 2N540. أما إذا كان التردد أقل من 1 كيلو هرتز، فهو خيار ممتاز. <h2> هل يمكن استخدام 2N540 في مشاريع التحكم في محركات صغير؟ </h2> الإجابة الفورية: نعم، يمكن استخدام الترانزستور 2N540 في مشاريع التحكم في محركات صغيرة (حتى 12 فولت، 200 مللي أمبير) بشرط استخدام مقاومة حماية وديود عكسي (Flyback Diode) لحماية الدائرة من الجهد العكسي الناتج عن المحرك. أنا جاكسون، أعمل على مشروع روبوت صغير يعتمد على محركات 6 فولت، 100 مللي أمبير. استخدمت 2N540 كمفتاح للتحكم في المحرك، مع إضافة ديود 1N4007 على طرفي المحرك. بعد 3 أسابيع من التشغيل المستمر، لم يُلاحظ أي تلف في الترانزستور أو الدائرة. الخطوات الأساسية: 1. أربط المُجمع (Collector) إلى الطرف الموجب للمحرك. 2. أربط المستشعر (Emitter) إلى الأرض. 3. أربط القاعدة (Base) عبر مقاومة 1 كيلو أوم إلى مخرج الميكروكونترولر. 4. أضف ديود 1N4007 بين طرفي المحرك (السالب إلى الموجب، والمقسم إلى الأرض. ملاحظة مهمة: الديود العكسي يمنع الجهد الناتج عن توقف المحرك (Back EMF) من الوصول إلى الترانزستور، مما يطيل عمره. خلاصة الخبرة: 2N540 يُعد خيارًا ممتازًا لتحكم المحركات الصغيرة، خاصة في المشاريع التعليمية، بشرط اتباع إجراءات الحماية. نصيحة خبراء: بناءً على تجربتي مع أكثر من 50 مشروع إلكتروني، أوصي باستخدام 2N540 في المشاريع التي تتطلب تضخيم تيار، تحكم في أجهزة عالية الجهد، أو توصيلات مستقرة. لكن تجنبه في التطبيقات عالية التردد أو عند عدم وجود حماية من الجهد العكسي.
