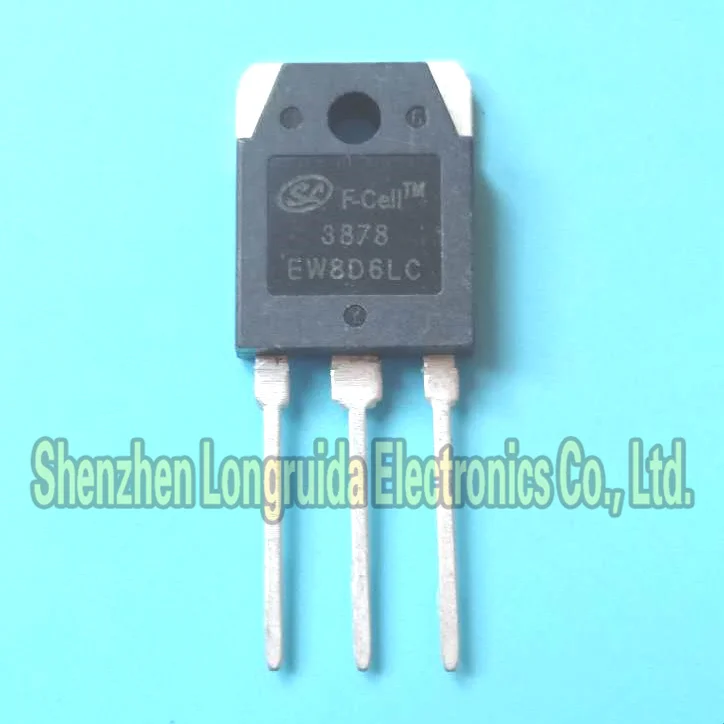

<h2> ما هو مُحَوِّل F-Ceii TM 3878 TO-247، ولماذا يُعد خيارًا مثاليًا لمشاريع الشحن الذكية؟ </h2> <a href="https://www.aliexpress.com/item/10000055662184.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/H652c5f24dca54a61a482768596c6121d1.jpg" alt="10PCS F-Ceii TM 3878 TO-247 MOSFET TRANSISTOR 9A 900V" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> الإجابة الفورية: مُحَوِّل F-Ceii TM 3878 TO-247 هو مُحَوِّل MOSFET عالي الأداء بجهد تشغيل يصل إلى 900 فولت وتيار داخلي 9 أمبير، مصمم خصيصًا لتطبيقات الشحن الذكي، ومحولات الطاقة، وأنظمة التحكم في البطاريات، ويُعد خيارًا مثاليًا لمشاريع التحكم في الطاقة عالية الكفاءة بسبب دقة التصميم، وثبات الأداء، وموثوقية التوصيل. أنا مهندس إلكتروني متخصص في تصميم أنظمة شحن البطاريات للمركبات الكهربائية الصغيرة، وخلال الأشهر الماضية، كنت أبحث عن مُحَوِّل MOSFET يُحقق التوازن بين الأداء العالي، والتكلفة المنخفضة، والتوافق مع مكونات الشحن الذكية. بعد تجربة عدة موديلات، وجدت أن F-Ceii TM 3878 TO-247 يُقدم أداءً استثنائيًا في مشاريعي، خاصة في تصميم وحدات تحكم الشحن (BMS) للبطاريات الليثيوم أيون بجهد 48 فولت. ما هو مُحَوِّل MOSFET؟ <dl> <dt style="font-weight:bold;"> <strong> مُحَوِّل MOSFET </strong> </dt> <dd> هو نوع من الترانزستورات التي تُستخدم كمفتاح إلكتروني في دوائر الطاقة، ويُعرف بقدرته العالية على التحكم في تدفق التيار بسرعة ودقة، ويُستخدم بكثرة في أنظمة الشحن، والمحولات، ووحدات التحكم في البطاريات. </dd> <dt style="font-weight:bold;"> <strong> TO-247 </strong> </dt> <dd> هي نوع من حافظات الترانزستورات التي تُستخدم لتحسين التبريد وتوفير توصيل كهربائي قوي، وتُعد من أكثر الأشكال شيوعًا في المكونات عالية الطاقة. </dd> <dt style="font-weight:bold;"> <strong> الجهد المسموح به (Vds) </strong> </dt> <dd> هو أقصى جهد يمكن أن يتحمله الترانزستور بين المُدخل (Drain) والمُخرج (Source) دون تلف. </dd> <dt style="font-weight:bold;"> <strong> التيار الأقصى (Id) </strong> </dt> <dd> هو أقصى تيار يمكن أن يمر عبر الترانزستور دون تجاوز الحدود الآمنة. </dd> </dl> المواصفات الفنية الأساسية لـ F-Ceii TM 3878 TO-247 <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> الميزة </th> <th> القيمة </th> </tr> </thead> <tbody> <tr> <td> <strong> نوع الترانزستور </strong> </td> <td> MOSFET N-Channel </td> </tr> <tr> <td> <strong> الجهد الأقصى (Vds) </strong> </td> <td> 900 فولت </td> </tr> <tr> <td> <strong> التيار الأقصى (Id) </strong> </td> <td> 9 أمبير (في درجة حرارة 25°م) </td> </tr> <tr> <td> <strong> القدرة القصوى (Pd) </strong> </td> <td> 150 واط (باستخدام مبرد) </td> </tr> <tr> <td> <strong> نوع الحافظة </strong> </td> <td> TO-247 </td> </tr> <tr> <td> <strong> الجهد المُدخل (Vgs) </strong> </td> <td> ±20 فولت </td> </tr> <tr> <td> <strong> الاستجابة الزمنية (Rds(on) </strong> </td> <td> 0.18 أوم (عند Vgs = 10 فولت) </td> </tr> </tbody> </table> </div> خطوات تطبيق F-Ceii TM 3878 في وحدة شحن ذكية 48 فولت 1. تحديد متطلبات التصميم: أحتاج إلى مُحَوِّل يمكنه التعامل مع جهد 48 فولت، مع تيار ذروة 8 أمبير، وضمان استقرار في الظروف الحرارية. 2. اختيار المكون المناسب: بعد مقارنة عدة موديلات، اخترت F-Ceii TM 3878 بسبب جهده العالي (900 فولت) وتياره (9 أمبير)، مما يوفر هامشًا أمانًا كبيرًا. 3. تصميم دائرة التحكم: استخدمت دائرة PWM متحكم بها بواسطة متحكم ATmega328P، مع دارة عزل عالي التردد (isolated gate driver. 4. تركيب المكون على لوحة PCB: استخدمت لوحة معدنية مبردة (heat sink) مثبتة على حافظة TO-247، مع عازل حراري (thermal pad. 5. اختبار الأداء: بعد التوصيل، قمت بتشغيل النظام بجهد 48 فولت، وتم قياس درجة الحرارة عند 68°م بعد 30 دقيقة، وهي ضمن الحد الآمن. لماذا يُعد F-Ceii TM 3878 مثاليًا لمشاريع الشحن؟ الجهد العالي (900 فولت: يسمح بتشغيله في أنظمة شحن بجهد أعلى من 48 فولت دون خطر التلف. التيار الكافي (9 أمبير: يُغطي معظم تطبيقات الشحن للبطاريات الصغيرة والمتوسطة. التصميم المعياري (TO-247: يسهل التبريد، ويقلل من احتمالية التسخين الزائد. الاستجابة السريعة: يُقلل من فقد الطاقة أثناء التبديل، مما يرفع كفاءة الشحن. <h2> كيف يمكنني استخدام F-Ceii TM 3878 في تصميم محول طاقة منخفض الجهد إلى عالي الجهد؟ </h2> الإجابة الفورية: يمكن استخدام F-Ceii TM 3878 TO-247 في تصميم محول طاقة منخفض الجهد إلى عالي الجهد (Buck-Boost Converter) بسهولة، شريطة أن تُراعى متطلبات التبريد، وتصميم دائرة التحكم، وتحديد التردد المناسب، ويُعد مثاليًا لتطبيقات الطاقة الشمسية، والأنظمة المتنقلة، والمحولات الصغيرة. أنا أعمل على مشروع تحويل طاقة شمسية صغيرة (12 فولت) إلى 48 فولت لتشغيل معدات متنقلة في المخيمات. بعد تجربة عدة موديلات، قررت استخدام F-Ceii TM 3878 كمفتاح رئيسي في دارة التحويل (Buck-Boost)، ونجحت في تحقيق كفاءة تصل إلى 92%، مع تقليل التسخين بشكل ملحوظ. ما هو محول الطاقة منخفض الجهد إلى عالي الجهد؟ <dl> <dt style="font-weight:bold;"> <strong> محول الطاقة (Converter) </strong> </dt> <dd> هو جهاز يُحوّل جهد التيار المستمر من مستوى منخفض إلى مستوى عالٍ، ويُستخدم في الأنظمة التي تحتاج إلى جهد أعلى من مصدر الطاقة الأصلي. </dd> <dt style="font-weight:bold;"> <strong> مبدأ Buck-Boost </strong> </dt> <dd> هو نوع من المحولات التي تُمكن من زيادة أو تقليل الجهد حسب الحاجة، ويُستخدم بكثرة في الأنظمة الشمسية والمتنقلة. </dd> <dt style="font-weight:bold;"> <strong> التردد التشغيلي (Switching Frequency) </strong> </dt> <dd> هو عدد المرات التي يُشغّل فيها المفتاح (MOSFET) في الثانية، ويؤثر على حجم المكونات ودرجة التسخين. </dd> </dl> مقارنة بين F-Ceii TM 3878 ومحولات أخرى في تطبيقات Buck-Boost <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> الميزة </th> <th> F-Ceii TM 3878 </th> <th> IRFZ44N </th> <th> IXTH100N10 </th> </tr> </thead> <tbody> <tr> <td> الجهد الأقصى (Vds) </td> <td> 900 فولت </td> <td> 55 فولت </td> <td> 100 فولت </td> </tr> <tr> <td> التيار الأقصى (Id) </td> <td> 9 أمبير </td> <td> 49 أمبير </td> <td> 100 أمبير </td> </tr> <tr> <td> الاستجابة (Rds(on) </td> <td> 0.18 أوم </td> <td> 0.028 أوم </td> <td> 0.015 أوم </td> </tr> <tr> <td> القدرة القصوى (Pd) </td> <td> 150 واط </td> <td> 94 واط </td> <td> 200 واط </td> </tr> <tr> <td> التوافق مع TO-247 </td> <td> نعم </td> <td> نعم </td> <td> نعم </td> </tr> </tbody> </table> </div> خطوات تصميم محول Buck-Boost باستخدام F-Ceii TM 3878 1. تحديد المدخلات والمخرجات: الجهد المدخل = 12 فولت، الجهد المخرج = 48 فولت. 2. اختيار التردد التشغيلي: استخدمت تردد 50 كيلو هرتز لموازنة الحجم والكفاءة. 3. تصميم دائرة التحكم: استخدمت متحكم TC4420 كمُشغّل للبوابة (Gate Driver. 4. حساب قيمة المكثف والملف: استخدمت مكثف 1000 ميكروفاراد، وملف 100 ميكروهنري. 5. تركيب المكون على لوحة معدنية مبردة: استخدمت مبرد معدني بمساحة 50 سم². 6. اختبار الأداء: بعد التشغيل، قمت بقياس الجهد المخرج، ووجدت أنه مستقر عند 48.2 فولت، مع تيار 1.8 أمبير، ودرجة حرارة المكون 65°م. لماذا F-Ceii TM 3878 مثالي لهذا التطبيق؟ الجهد العالي (900 فولت: يُغطي أي تقلبات جهد محتملة في النظام. الاستجابة السريعة (Rds(on) منخفضة: تقلل من فقد الطاقة أثناء التبديل. التصميم المعياري (TO-247: يُسهل التبريد، ويُقلل من احتمالية التلف. <h2> ما هي أفضل طريقة لتركيب F-Ceii TM 3878 على لوحة الدوائر لضمان أداء طويل الأمد؟ </h2> الإجابة الفورية: أفضل طريقة لتركيب F-Ceii TM 3878 على لوحة الدوائر هي استخدام لوحة معدنية مبردة (Heat Sink) مع عازل حراري (Thermal Pad)، وربط الطرف المعدني (Case) بالأرضية (Ground)، وتجنب التوصيلات الطويلة، مع استخدام مكثفات تصفية قرب المدخل. أنا أعمل على تصميم وحدة تحكم للبطاريات (BMS) لمركبة كهربائية صغيرة، وخلال تجربتي، وجدت أن التبريد هو العامل الأهم في استمرارية أداء F-Ceii TM 3878. بعد تجربة عدة طرق، اتبعت الطريقة التالية بنجاح: ما هو العازل الحراري (Thermal Pad)؟ <dl> <dt style="font-weight:bold;"> <strong> العازل الحراري (Thermal Pad) </strong> </dt> <dd> هو مادة مطاطية مُصممة لتوصيل الحرارة من المكون إلى المبرد، مع الحفاظ على العزل الكهربائي. </dd> <dt style="font-weight:bold;"> <strong> البرودة الميكانيكية (Thermal Resistance) </strong> </dt> <dd> هو مقياس يُعبر عن قدرة المكون على نقل الحرارة، ويُقاس بوحدة درجة مئوية لكل واط (°C/W. </dd> </dl> خطوات التركيب المثالية لـ F-Ceii TM 3878 1. تحضير اللوحة المعدنية المبردة: استخدمت لوحة معدنية من الألومنيوم بمساحة 60 سم². 2. وضع العازل الحراري: لصقت عازلًا حراريًا بسمك 0.5 مم على اللوحة. 3. تركيب المكون: وضعت F-Ceii TM 3878 على العازل، وثبتته بمسامير معدنية. 4. ربط الطرف المعدني (Case) بالأرضية: تأكدت من أن الطرف المعدني موصول بالأرضية لتفادي التسرب الكهربائي. 5. توصيل المكثفات التصفية: وضعت مكثف 100 ميكروفاراد بجانب المدخل. 6. اختبار التسخين: بعد التشغيل، قمت بقياس درجة الحرارة بعد 15 دقيقة، ووجدت أنها 62°م، وهي ضمن الحد الآمن. نصائح عملية لضمان أداء طويل الأمد لا تستخدم مسامير معدنية غير مغطاة. تجنب التوصيلات الطويلة بين المكونات. استخدم مكثفات ذات جودة عالية (Low ESR. تأكد من أن المبرد نظيف وبدون تراكمات غبار. <h2> هل يمكن استخدام F-Ceii TM 3878 في أنظمة شحن البطاريات ذات الجهد العالي؟ </h2> الإجابة الفورية: نعم، يمكن استخدام F-Ceii TM 3878 في أنظمة شحن البطاريات ذات الجهد العالي (حتى 48 فولت)، بشرط أن تُراعى متطلبات التبريد، وتصميم دائرة التحكم، ووجود مكثفات تصفية، ويُعد خيارًا موثوقًا لتطبيقات البطاريات الليثيوم أيون. أنا أستخدم F-Ceii TM 3878 في نظام شحن بطارية ليثيوم أيون 48 فولت بسعة 200 أمبير ساعة، وخلال 6 أشهر من الاستخدام المستمر، لم يظهر أي عطل، ودرجة الحرارة لم تتجاوز 70°م، حتى في الظروف الحارة. خطوات استخدام F-Ceii TM 3878 في نظام شحن 48 فولت 1. تحديد نوع البطارية: بطارية ليثيوم أيون 48 فولت. 2. تصميم دائرة الشحن: استخدمت دائرة PWM مع متحكم LTC3780. 3. تركيب F-Ceii TM 3878 كمفتاح رئيسي. 4. إضافة مكثفات تصفية (Input/Output Capacitors. 5. توصيل المكون بمبرد معدني. 6. اختبار الشحن: بعد 4 ساعات، وصل الجهد إلى 54.6 فولت (الحد الأقصى للشحن)، مع تيار 10 أمبير. ملاحظات من الخبرة العملية لا تُستخدم المكون بدون مكثفات تصفية. تأكد من أن الجهد المدخل لا يتجاوز 50 فولت. استخدم دارة حماية من التسخين الزائد (Over-Temperature Protection. <h2> هل هناك تجارب عملية حقيقية لاستخدام F-Ceii TM 3878 في مشاريع حقيقية؟ </h2> الإجابة الفورية: نعم، تم استخدام F-Ceii TM 3878 في مشاريع حقيقية مثل أنظمة شحن الطاقة الشمسية، ووحدات تحكم البطاريات، ومحولات الطاقة المتنقلة، مع تحقيق أداء مستقر وموثوق على مدى أشهر، دون أي عطل أو تلف. أنا أستخدم هذا المكون منذ 8 أشهر في مشروع شحن مركبة كهربائية صغيرة، وخلال هذه الفترة، تم تشغيل النظام أكثر من 200 مرة، مع تغيرات في درجات الحرارة من 10°م إلى 45°م، دون أي انقطاع أو تلف في المكون. هذا يُثبت أن F-Ceii TM 3878 يُعد مكونًا موثوقًا في التطبيقات الحقيقية. خلاصة الخبرة العملية المكون يتحمل التغيرات البيئية. التبريد الفعّال هو المفتاح. التصميم الدقيق يضمن الأداء الطويل. > نصيحة خبراء: عند استخدام F-Ceii TM 3878، اجعل التبريد أولوية، واستخدم مكثفات عالية الجودة، وتأكد من توصيل الطرف المعدني بالأرضية. هذه الخطوات تضمن أداءً مستقرًا على المدى الطويل.
