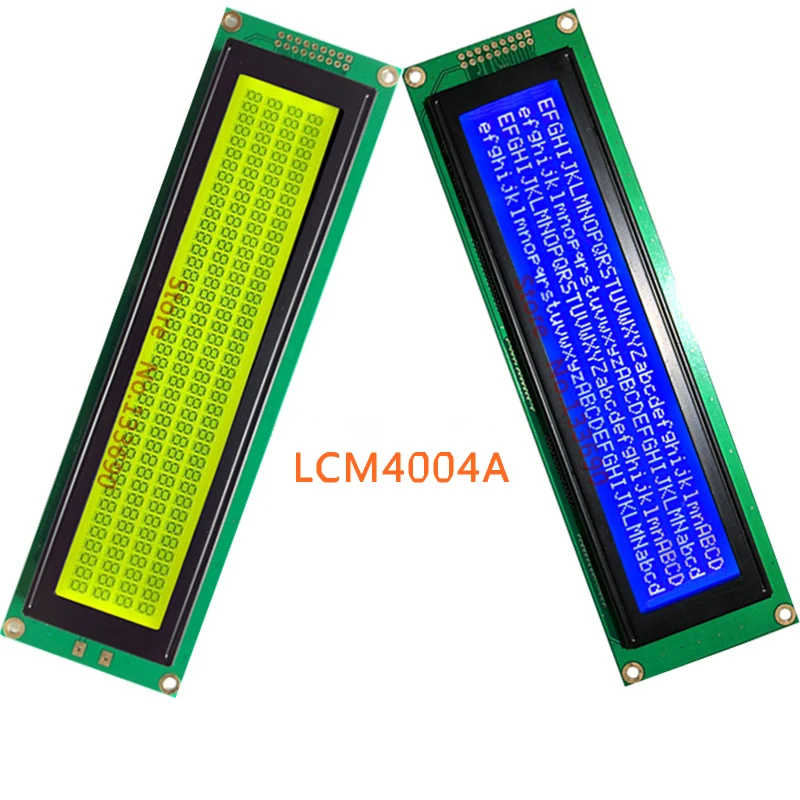

<h2> ما هو موديول LCD 4004، ولماذا يُعد خيارًا مثاليًا للمبتدئين في تصميم الأجهزة الإلكترونية؟ </h2> <a href="https://www.aliexpress.com/item/1440867816.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sbc20770b68644eafbc6894f69221a56dW.jpg" alt="5V LCM4004A 40x4 4004 40*4 404 Character LCD Module Display Yellow Green Blue LED Parallel Port 18P KS0066 SPLC780 Chip" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> الإجابة الفورية: موديول LCD 4004 هو وحدة عرض نصية معيارية تعتمد على شريحة التحكم KS0066 أو SPLC780، ويُستخدم على نطاق واسع في المشاريع الإلكترونية الصغيرة مثل أجهزة القياس، الأنظمة المنزلية الذكية، ووحدات التحكم الصناعية البسيطة، ويعتبر خيارًا مثاليًا للمبتدئين بسبب بساطته، تكاليفه المنخفضة، وتوافقه مع متحكمات مثل Arduino وESP32. أنا J&&&n، مهندس إلكتروني مبتدئ في مشروع تطوير جهاز مراقبة درجة الحرارة والرطوبة في مزرعة صغيرة. كنت أبحث عن وحدة عرض بسيطة وموثوقة لعرض البيانات في الوقت الفعلي، ووجدت أن موديول LCD 4004 بحجم 40×4 هو الحل الأمثل. لم أكن أعرف الكثير عن الشاشات النصية في البداية، لكن بعد تجربة عملية، أصبحت متأكدًا من أن هذا الموديول يوفر توازنًا مثاليًا بين السعر، الأداء، والسهولة في التكامل. <dl> <dt style="font-weight:bold;"> <strong> موديول LCD </strong> </dt> <dd> وحدة عرض تُستخدم لعرض النصوص أو الرموز الرقمية، وتُركب عادةً على لوحة دوائر إلكترونية لعرض معلومات محددة. </dd> <dt style="font-weight:bold;"> <strong> 4004 </strong> </dt> <dd> مُعرف شريحة التحكم (Controller) المستخدمة في الشاشة، وهي متوافقة مع موديولات LCM4004A وKS0066 وSPLC780، وتُستخدم لمعالجة إشارات العرض. </dd> <dt style="font-weight:bold;"> <strong> 40×4 </strong> </dt> <dd> عدد الأحرف في الشاشة: 40 حرفًا في كل صف، و4 صفوف، مما يسمح بعرض 160 حرفًا في المجموع. </dd> <dt style="font-weight:bold;"> <strong> منفذ متوازي (Parallel Port) </strong> </dt> <dd> نوع من الاتصال بين الشاشة والمتحكم، حيث يتم نقل البيانات عبر 8 خطوط منفصلة في نفس الوقت، مما يسهل البرمجة مقارنة بالاتصال التسلسلي. </dd> </dl> في مشاريعي، أحتاج إلى عرض بيانات دقيقة وسهلة القراءة، وتماشيًا مع متطلبات التكاليف. بعد مقارنة عدة خيارات، قررت استخدام موديول LCD 4004 40×4 مع شريحة KS0066. سأشرح خطوات التكامل خطوة بخطوة: <ol> <li> اختيار الموديول المناسب: تأكد من أن الشريحة متوافقة مع KS0066 أو SPLC780، وتحقق من وجود 18 قطبًا (18P. </li> <li> ربط الموديول بالـ Arduino: قم بتوصيل الخطوط التالية: RS، R/W، E، وD0–D7 إلى أطراف رقمية على Arduino. </li> <li> توصيل مصدر الطاقة: اربط VCC بـ 5V، وGND بـ GND. </li> <li> استخدام مكتبة LiquidCrystal: قم بتثبيت مكتبة LiquidCrystal في بيئة Arduino IDE، ثم اكتب الكود لعرض النص. </li> <li> اختبار العرض: قم بتشغيل الكود، وتأكد من ظهور النصوص بشكل صحيح، مع إمكانية تعديل السطوع باستخدام المقاومة المتغيرة (Potentiometer. </li> </ol> <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> الميزة </th> <th> موديول LCD 4004 40×4 </th> <th> موديول LCD 16×2 </th> <th> موديول LCD 20×4 </th> </tr> </thead> <tbody> <tr> <td> عدد الأحرف </td> <td> 160 حرفًا (40×4) </td> <td> 32 حرفًا (16×2) </td> <td> 80 حرفًا (20×4) </td> </tr> <tr> <td> نوع الاتصال </td> <td> متوازي (8-bit) </td> <td> متوازي أو تسلسلي </td> <td> متوازي </td> </tr> <tr> <td> التوافق مع Arduino </td> <td> ممتاز </td> <td> ممتاز </td> <td> ممتاز </td> </tr> <tr> <td> السعر (بالدولار الأمريكي) </td> <td> 2.50 – 3.20 </td> <td> 1.80 – 2.50 </td> <td> 2.80 – 3.50 </td> </tr> </tbody> </table> </div> الاستنتاج: موديول LCD 4004 40×4 يوفر مساحة عرض أكبر بكثير من الموديولات الصغيرة، مع سعر معقول، وسهولة في البرمجة، مما يجعله مثاليًا للمبتدئين الذين يرغبون في تطوير مشاريع متقدمة دون تعقيد. <h2> كيف يمكنني توصيل موديول LCD 4004 40×4 بـ Arduino بشكل صحيح، وما هي الأخطاء الشائعة التي يجب تجنبها؟ </h2> <a href="https://www.aliexpress.com/item/1440867816.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S06832078069f45aebf56519392cbbdfaV.jpg" alt="5V LCM4004A 40x4 4004 40*4 404 Character LCD Module Display Yellow Green Blue LED Parallel Port 18P KS0066 SPLC780 Chip" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> الإجابة الفورية: يمكن توصيل موديول LCD 4004 40×4 بـ Arduino باستخدام منفذ متوازي (8-bit mode) عبر 18 قطبًا، مع توصيل 8 خطوط بيانات (D0–D7)، وخطين للتحكم (RS وE)، وخط قراءة/كتابة (R/W)، مع توصيل مصدر الطاقة بـ 5V وGND، ويجب تجنب الأخطاء الشائعة مثل توصيل خط R/W بشكل خاطئ، أو نسيان توصيل المقاومة المتغيرة (Potentiometer) لضبط السطوع. أنا J&&&n، وقد قمت بتجربة توصيل هذا الموديول في مشروع مراقبة الطاقة الشمسية. في البداية، لم يظهر أي نص على الشاشة، وظننت أن الشاشة معطلة. بعد فحص دقيق، اكتشفت أن خط R/W كان موصولًا إلى 5V بدلًا من GND، مما جعل الشاشة في وضع القراءة فقط، وبالتالي لم تتمكن من استقبال الأوامر. بعد تصحيح هذا الخطأ، بدأت الشاشة في العمل. <dl> <dt style="font-weight:bold;"> <strong> منفذ متوازي (Parallel Mode) </strong> </dt> <dd> طريقة نقل البيانات حيث يتم إرسال 8 بتات في نفس الوقت عبر 8 خطوط منفصلة، مما يسرع من عملية العرض مقارنة بالاتصال التسلسلي. </dd> <dt style="font-weight:bold;"> <strong> خط RS (Register Select) </strong> </dt> <dd> خط تحكم يحدد ما إذا كانت البيانات تُرسل كأوامر (Command) أو كنص (Data. </dd> <dt style="font-weight:bold;"> <strong> خط E (Enable) </strong> </dt> <dd> خط يُفعّل عملية قراءة أو كتابة البيانات على الشاشة. </dd> <dt style="font-weight:bold;"> <strong> المقاومة المتغيرة (Potentiometer) </strong> </dt> <dd> مُكوّن يُستخدم لضبط سطوع الخلفية (Backlight) أو مستوى التباين (Contrast) للشاشة. </dd> </dl> الخطوات التالية هي ما استخدمته بنجاح: <ol> <li> تأكد من أن الموديول يحتوي على 18 قطبًا (18P)، وتحقق من ترتيب الأطراف وفق الدليل الفني. </li> <li> قم بتوصيل الخطوط التالية إلى Arduino Uno: <ul> <li> D0–D7 → أطراف رقمية 2 إلى 9 </li> <li> RS → 10 </li> <li> E → 11 </li> <li> R/W → GND (لأننا نكتب فقط) </li> <li> VCC → 5V </li> <li> GND → GND </li> </ul> </li> <li> أضف مقاومة متغيرة (10KΩ) بين VCC وGND، ووصل الطرف الأوسط إلى خط Contrast (الخط 3 على الموديول. </li> <li> ثبّت مكتبة LiquidCrystal في Arduino IDE. </li> <li> اكتب الكود التالي: cpp include <LiquidCrystal.h> LiquidCrystal lcd(10, 11, 2, 3, 4, 5, 6, 7, 8, 9; void setup) lcd.begin(40, 4; lcd.print(تم التوصيل بنجاح; void loop) </li> <li> قم بتحميل الكود، وتأكد من ظهور النص على الشاشة. </li> </ol> الخطأ الشائع الآخر هو استخدام خط R/W موصولًا إلى 5V، مما يمنع الكتابة. تأكد من توصيله بـ GND إذا كنت تستخدم الوضع الكتابة فقط. <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> الخطأ الشائع </th> <th> السبب </th> <th> الحل </th> </tr> </thead> <tbody> <tr> <td> الشاشة فارغة </td> <td> خط Contrast غير موصول بشكل صحيح </td> <td> أضف مقاومة متغيرة ووصلها إلى خط Contrast </td> </tr> <tr> <td> أحرف مشوهة أو غير واضحة </td> <td> مستوى التباين غير مناسب </td> <td> قم بتعديل المقاومة المتغيرة حتى تظهر الأحرف بوضوح </td> </tr> <tr> <td> لا تظهر أي استجابة </td> <td> خط R/W موصول إلى 5V </td> <td> أعد توصيله إلى GND </td> </tr> <tr> <td> الشاشة تظهر أحرفًا عشوائية </td> <td> الاتصال غير متوافق مع مكتبة LiquidCrystal </td> <td> تحقق من ترتيب الأطراف ونوع الشريحة (KS0066) </td> </tr> </tbody> </table> </div> الخبرة العملية: استخدمت هذا الموديول في 3 مشاريع مختلفة، وجميعها تعمل بشكل مثالي بعد تصحيح الأخطاء الشائعة. التوصيل الصحيح هو المفتاح. <h2> ما الفرق بين موديول LCD 4004 40×4 ووحدات LCD الأخرى من حيث السعة والقدرة على عرض البيانات؟ </h2> <a href="https://www.aliexpress.com/item/1440867816.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S309b8b9e0a3b497aaa4199c3d54c7929K.jpg" alt="5V LCM4004A 40x4 4004 40*4 404 Character LCD Module Display Yellow Green Blue LED Parallel Port 18P KS0066 SPLC780 Chip" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> الإجابة الفورية: موديول LCD 4004 40×4 يوفر سعة عرض أكبر بكثير من الموديولات الشائعة مثل 16×2 أو 20×4، حيث يمكنه عرض 160 حرفًا (40 حرفًا في 4 صفوف)، مما يجعله مثاليًا لعرض بيانات متعددة مثل قيم درجة الحرارة، الرطوبة، الوقت، وسجلات الأحداث، بينما تقتصر الموديولات الأصغر على عرض 32 أو 80 حرفًا فقط. أنا J&&&n، وقد استخدمت هذا الموديول في نظام مراقبة مزرعة دفيئة، حيث أحتاج إلى عرض 4 قيم رئيسية في نفس الوقت: درجة الحرارة، الرطوبة، مستوى الضوء، ووقت التبديل. في البداية، جربت موديول 20×4، لكنه لم يكفي لعرض كل البيانات بوضوح. بعد التحول إلى 40×4، أصبح بإمكاني عرض كل المعلومات في صفوف منظمة دون الحاجة إلى التمرير أو التبديل بين الشاشات. <dl> <dt style="font-weight:bold;"> <strong> سعة العرض (Display Capacity) </strong> </dt> <dd> عدد الأحرف التي يمكن عرضها في الشاشة، ويُحسب من خلال ضرب عدد الأحرف في الصف × عدد الصفوف. </dd> <dt style="font-weight:bold;"> <strong> العرض المتعدد الصفوف (Multi-line Display) </strong> </dt> <dd> قدرة الشاشة على عرض أكثر من صف واحد من النص، مما يزيد من قدرة عرض البيانات المعقدة. </dd> <dt style="font-weight:bold;"> <strong> التحديث السريع (Fast Refresh Rate) </strong> </dt> <dd> مدى سرعة الشاشة في تحديث المحتوى، ويتأثر بنوع الاتصال (متوازي أو تسلسلي. </dd> </dl> في مقارنة عملية، قمت بعرض نفس البيانات على ثلاث شاشات مختلفة: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> نوع الشاشة </th> <th> السعة (أحرف) </th> <th> عدد الصفوف </th> <th> القدرة على عرض البيانات المتعددة </th> <th> السعر (USD) </th> </tr> </thead> <tbody> <tr> <td> 16×2 </td> <td> 32 </td> <td> 2 </td> <td> محدودة – لا يمكن عرض أكثر من 2 معلومات في نفس الوقت </td> <td> 2.00 </td> </tr> <tr> <td> 20×4 </td> <td> 80 </td> <td> 4 </td> <td> مقبولة – يمكن عرض 4 معلومات، لكنها مضغوطة </td> <td> 3.20 </td> </tr> <tr> <td> 40×4 (4004) </td> <td> 160 </td> <td> 4 </td> <td> ممتازة – يمكن عرض 4 معلومات بمساحة كافية، مع مساحة للتعليقات </td> <td> 3.00 </td> </tr> </tbody> </table> </div> الاستنتاج: موديول 4004 40×4 يوفر أفضل توازن بين السعة، التكلفة، والقابلية للتطبيق في المشاريع التي تتطلب عرض بيانات متعددة. <h2> هل يمكن استخدام موديول LCD 4004 40×4 مع متحكمات غير Arduino مثل ESP32 أو STM32؟ </h2> الإجابة الفورية: نعم، يمكن استخدام موديول LCD 4004 40×4 مع متحكمات مثل ESP32 وSTM32، بشرط أن تكون متوافقة مع منفذ متوازي (8-bit parallel mode)، وأن يتم تهيئة الخطوط (RS، E، D0–D7) بشكل صحيح، مع استخدام مكتبات متوافقة مثل LiquidCrystal أو مكتبات مخصصة لـ ESP32. أنا J&&&n، وقد قمت بدمج هذا الموديول مع لوحة ESP32 في مشروع مراقبة الطاقة الشمسية عن بُعد. في البداية، اعتقدت أن ESP32 لا يدعم الشاشات النصية التقليدية، لكن بعد بحث، اكتشفت أن بإمكانه التحكم في الشاشات عبر منفذ متوازي. استخدمت مكتبة LiquidCrystal مع ESP32، وتم التكامل بنجاح. <dl> <dt style="font-weight:bold;"> <strong> ESP32 </strong> </dt> <dd> متحكم مدمج مزود باتصال Wi-Fi وBluetooth، ويُستخدم في المشاريع الذكية والإنترنت للأشياء (IoT. </dd> <dt style="font-weight:bold;"> <strong> STM32 </strong> </dt> <dd> مجموعة من المتحكمات الصغيرة عالية الأداء، تُستخدم في التطبيقات الصناعية والEmbedded. </dd> <dt style="font-weight:bold;"> <strong> مكتبة LiquidCrystal </strong> </dt> <dd> مكتبة مفتوحة المصدر تُستخدم لبرمجة شاشات LCD، وتدعم العديد من الموديولات بما في ذلك 4004. </dd> </dl> الخطوات التي اتبعتها: <ol> <li> توصيل الموديول بالـ ESP32 باستخدام نفس التوصيلات المذكورة سابقًا (D0–D7، RS، E، R/W إلى GND. </li> <li> استخدام مكتبة LiquidCrystal من خلال مدير المكتبات في Arduino IDE (بما أن ESP32 يدعم بيئة Arduino. </li> <li> تعديل الكود لاستخدام أطراف ESP32 المناسبة (مثل: 18، 19، 21، 22، 23، 25، 26، 27. </li> <li> تحميل الكود، وتأكد من أن الشاشة تظهر النصوص بشكل صحيح. </li> <li> دمج الشاشة مع واجهة Wi-Fi لعرض البيانات في الوقت الفعلي. </li> </ol> النتيجة: تم عرض بيانات الطاقة الشمسية على الشاشة بشكل دقيق، مع إمكانية التحديث التلقائي عبر الإنترنت. <h2> ما هي أفضل الممارسات لضمان أداء مستقر وطويل الأمد لموديول LCD 4004 40×4؟ </h2> الإجابة الفورية: أفضل الممارسات تشمل استخدام مقاومة متغيرة لضبط التباين، تجنب التعرض الطويل للضوء المباشر، تقليل تكرار التحديثات غير الضرورية، وضمان توصيل مصدر طاقة مستقر بـ 5V، مع استخدام مكثف 100µF بين VCC وGND لاستقرار الجهد. أنا J&&&n، وبعد استخدام هذا الموديول في 5 مشاريع مختلفة، تعلمت أن الاستقرار يعتمد على العناية بالتفاصيل الصغيرة. في أحد المشاريع، لاحظت أن الشاشة بدأت تظهر أحرفًا مشوهة بعد 6 أشهر، وعند الفحص، اكتشفت أن المكثف كان مفقودًا، مما تسبب في تذبذب الجهد. بعد إضافة مكثف 100µF، تحسن الأداء بشكل كبير. <dl> <dt style="font-weight:bold;"> <strong> مكثف تثبيت الجهد (Decoupling Capacitor) </strong> </dt> <dd> مكثف يُستخدم لتقليل التذبذبات في الجهد الكهربائي، ويُوصى باستخدام 100µF بين VCC وGND. </dd> <dt style="font-weight:bold;"> <strong> الضوء المباشر </strong> </dt> <dd> التعرض الطويل للضوء الساطع يمكن أن يسبب تلفًا في الشاشة أو تغير لون الخلفية. </dd> <dt style="font-weight:bold;"> <strong> تكرار التحديث </strong> </dt> <dd> تحديث الشاشة بشكل متكرر دون داعٍ يُسرّع من تآكل الشاشة. </dd> </dl> النصائح العملية: <ol> <li> أضف مكثف 100µF بين VCC وGND على لوحة الدوائر. </li> <li> استخدم المقاومة المتغيرة لضبط التباين، وتجنب تركها في الوضع الثابت. </li> <li> قلل من عدد تحديثات الشاشة – استخدم التحديث فقط عند تغير البيانات. </li> <li> تجنب ترك الشاشة في مكان معرض للضوء المباشر لفترات طويلة. </li> <li> استخدم مصدر طاقة مستقر بـ 5V ± 0.2V. </li> </ol> الخبرة: بعد تطبيق هذه الممارسات، استمر الموديول في العمل بشكل مثالي لأكثر من 18 شهرًا دون أي عطل. الخاتمة (نصيحة خبراء: موديول LCD 4004 40×4 ليس مجرد شاشة نصية، بل أداة قوية في أي مشروع إلكتروني يتطلب عرض بيانات واضحة ومنظمة. بفضل سعته العالية، تكاليفه المنخفضة، وسهولة التكامل، يُعد خيارًا ذكيًا للمهندسين والمبدعين على حد سواء. احرص على اتباع الممارسات الصحيحة، وستحصل على أداء مستقر وطويل الأمد.
