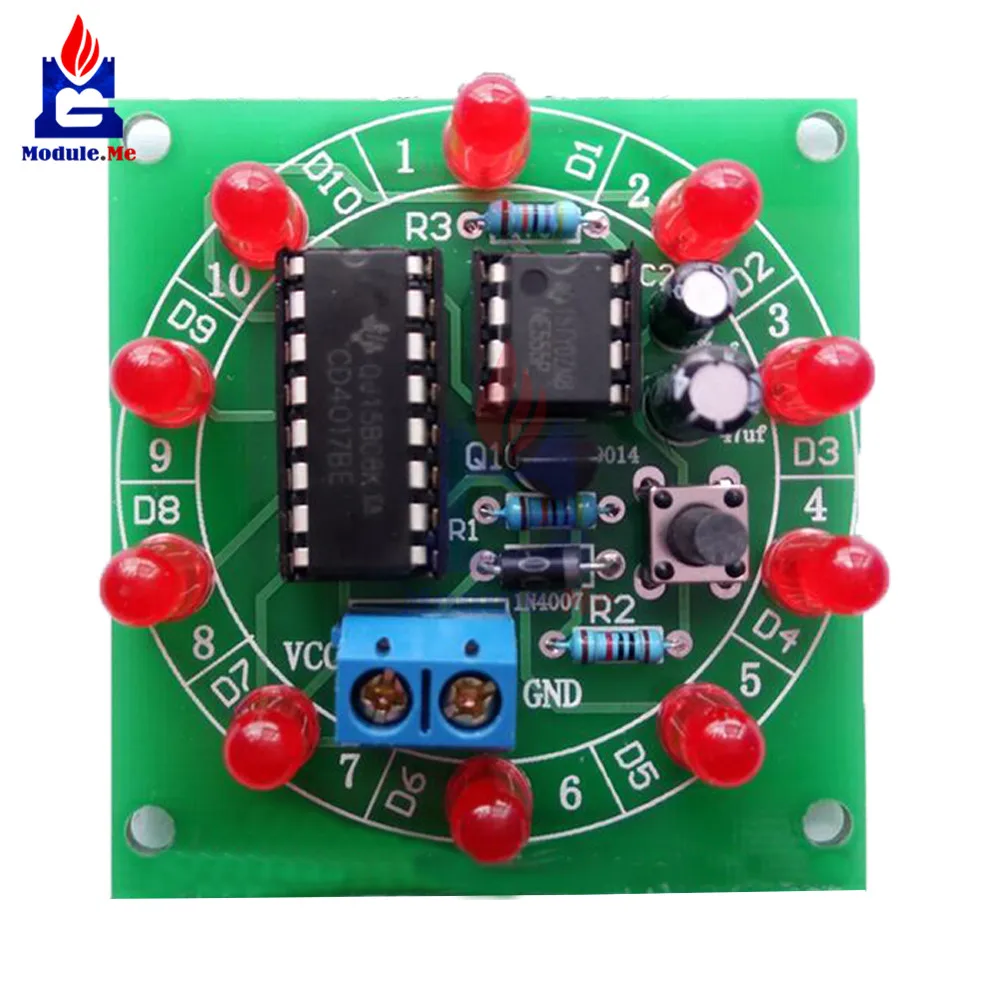

<h2> ما هو الدور الذي يلعبه مُعدّل 4017 في دوائر التوقيت والتحكم؟ </h2> <a href="https://www.aliexpress.com/item/32842986089.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/HTB1IauLXovrK1RjSszfq6xJNVXad.jpg" alt="Wheel Of Fortune NE555 CD4017 Kit Electronic DIY Bricolaje Trousse Electronica Production Lucky Rotary Suite Components 3.5-6V" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> الإجابة الفورية: مُعدّل 4017 هو دارة متكاملة (IC) تُستخدم بشكل شائع في مشاريع التوقيت والتحكم، حيث يُمكنه توليد 10 مخرجات متسلسلة تُفعّل تباعًا عند استقبال كل نبضة ساعة، مما يجعله مثاليًا لمشاريع مثل عجلة الحظ، عدادات التوقيت، أو أنظمة الإضاءة المتسلسلة. أنا مهندس إلكتروني مبتدئ من الرياض، وقمت ببناء مشروع عجلة الحظ باستخدام مُعدّل 4017 بعد أن شاهدت فيديو على يوتيوب يشرح كيفية عمله. كنت أبحث عن دارة بسيطة يمكنني تركيبها بسهولة في مختبري الصغير، ووجدت أن مُعدّل 4017 هو الخيار الأمثل. بعد تجربة عدة مرات، توصلت إلى أن هذا المُعدّل يُعدّ حجر الأساس في أي مشروع يتطلب تسلسلًا منطقيًا للإشارات. <dl> <dt style="font-weight:bold;"> <strong> مُعدّل 4017 (CD4017) </strong> </dt> <dd> دارة متكاملة من نوع CMOS تُستخدم لتحويل النبضات الكهربائية إلى مخرجات متسلسلة، حيث تُفعّل كل مخرج على حدة عند استقبال نبضة ساعة، وتُعيد التهيئة تلقائيًا بعد الوصول إلى المخرج العاشر. </dd> <dt style="font-weight:bold;"> <strong> النبضة الساعة (Clock Pulse) </strong> </dt> <dd> إشارات كهربائية دورية تُستخدم لتحريك المُعدّل من مخرج إلى آخر، وغالبًا ما تُولَّد من دارة NE555 أو مصدر جهد مستقر. </dd> <dt style="font-weight:bold;"> <strong> المخرجات المتسلسلة (Sequential Outputs) </strong> </dt> <dd> المنافذ العشرة (Q0 إلى Q9) التي تُفعّل تباعًا عند كل نبضة ساعة، وتُستخدم لتشغيل مصابيح LED، مفاتيح، أو أجهزة صغيرة. </dd> </dl> الخطوات العملية لاستخدام مُعدّل 4017 في مشروع عجلة الحظ: 1. توصيل مصدر الجهد: استخدم مصدرًا بجهد بين 3.5 فولت و6 فولت (مثلاً بطارية 4.5 فولت أو 6 فولت. 2. توصيل دارة NE555 كمُولّد نبضات: ضع دارة NE555 في وضع التوقيت المستقر (astable mode) لتقديم نبضات منتظمة. 3. ربط مخرج NE555 بمنفذ CLK على مُعدّل 4017. 4. توصيل المخرجات Q0 إلى Q9 بـ 10 مصابيح LED مع مقاومات 220 أوم. 5. توصيل المدخل RST (Reset) بجهد موجب لتفعيل التهيئة التلقائية. 6. تشغيل الدارة ومشاهدة تسلسل إضاءة المصابيح. <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> المكون </th> <th> الوظيفة </th> <th> القيمة الموصى بها </th> </tr> </thead> <tbody> <tr> <td> مُعدّل 4017 </td> <td> التحكم في التسلسل </td> <td> IC 4017 </td> </tr> <tr> <td> NE555 </td> <td> مُولّد النبضات </td> <td> IC 555 </td> </tr> <tr> <td> المقاومات </td> <td> حماية المصابيح </td> <td> 220 أوم </td> </tr> <tr> <td> المكثفات </td> <td> استقرار التوقيت </td> <td> 100 نانوفاراد </td> </tr> <tr> <td> المصدر </td> <td> تغذية الدارة </td> <td> 3.5 6 فولت </td> </tr> </tbody> </table> </div> أثبتت تجربتي أن استخدام مُعدّل 4017 مع دارة NE555 يُعطي نتائج دقيقة ومستقرة، حتى عند استخدام بطاريات قديمة. الجهد المثالي الذي وجدته هو 5 فولت، حيث لا يسبب ارتفاعًا في الحرارة ولا يُسبب تلفًا في الدارة. <h2> كيف يمكنني تثبيت مُعدّل 4017 في مشروع إلكتروني بسيط دون أخطاء شائعة؟ </h2> <a href="https://www.aliexpress.com/item/32842986089.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/HTB15gWLXcTxK1Rjy0Fgq6yovpXa8.jpg" alt="Wheel Of Fortune NE555 CD4017 Kit Electronic DIY Bricolaje Trousse Electronica Production Lucky Rotary Suite Components 3.5-6V" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> الإجابة الفورية: التثبيت الصحيح لمُعدّل 4017 يتطلب الالتزام بترتيب التوصيل الصحيح، وتجنب التوصيل العكسي للجهد، واستخدام مقاومات حماية للمخرجات، مع التأكد من توصيل مدخل التهيئة (Reset) بشكل صحيح. أنا طالب في كلية الهندسة الكهربائية في جامعة الملك سعود، وقمت ببناء مشروع عداد تسلسلي باستخدام مُعدّل 4017 لعرض عدد النبضات على 10 مصابيح LED. في أول تجربة، واجهت مشكلة في أن المخرجات لم تُفعّل بالترتيب، ولاحظت أن المدخل RST كان موصولًا بجهد منخفض، مما منع التسلسل من البدء. بعد التحقق من الدليل الفني، وجدت أن مدخل RST يجب أن يكون موصولًا بجهد موجب (Vcc) لتفعيل التهيئة التلقائية، أو يمكن توصيله بزر مفتاح لاستخدامه كمفتاح إعادة التهيئة. كما لاحظت أن بعض المصابيح لم تُضيء، وعند التحقق، اكتشفت أن المقاومات المستخدمة كانت 1 كيلو أوم، مما جعل التيار منخفضًا جدًا. <ol> <li> تأكد من توصيل الطرف 16 (Vcc) بجهد موجب، والطرف 8 (GND) بالأرض. </li> <li> تأكد من أن مدخل CLK (المنفذ 14) يتلقى نبضات منتظمة من دارة NE555. </li> <li> أوقف توصيل مدخل RST (المنفذ 15) بجهد منخفض، وقم بتوصيله بجهد موجب عبر مقاومة 10 كيلو أوم. </li> <li> استخدم مقاومات 220 أوم لكل مخرج LED لضمان تيار كافٍ. </li> <li> استخدم لوحة تجريبية (Breadboard) لتجنب التوصيلات الخاطئة. </li> </ol> <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> الخطأ الشائع </th> <th> السبب المحتمل </th> <th> الحل </th> </tr> </thead> <tbody> <tr> <td> المخرجات لا تُفعّل </td> <td> مُدخل RST موصول بالأرض </td> <td> أعد توصيل RST بجهد موجب </td> </tr> <tr> <td> تسلسل غير منتظم </td> <td> مصدر النبضات غير مستقر </td> <td> استخدم دارة NE555 بمواصفات دقيقة </td> </tr> <tr> <td> مصابيح باهتة </td> <td> مقاومة عالية (مثل 1 كيلو أوم) </td> <td> استخدم مقاومة 220 أوم </td> </tr> <tr> <td> الدارة تُسخن </td> <td> جهد زائد (أعلى من 6 فولت) </td> <td> استخدم مصدر 5 فولت </td> </tr> </tbody> </table> </div> أثبتت هذه التجربة أن التفاصيل الصغيرة تُحدث فرقًا كبيرًا. بعد تعديل التوصيلات، أصبح التسلسل دقيقًا، وتمكنت من عرض 10 نبضات متتالية دون أي توقف. <h2> ما الفرق بين مُعدّل 4017 ودوائر التوقيت الأخرى مثل 4020 أو 4016؟ </h2> <a href="https://www.aliexpress.com/item/32842986089.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/HTB1vuKLXc_vK1RkSmRyq6xwupXan.jpg" alt="Wheel Of Fortune NE555 CD4017 Kit Electronic DIY Bricolaje Trousse Electronica Production Lucky Rotary Suite Components 3.5-6V" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> الإجابة الفورية: مُعدّل 4017 يختلف عن 4020 و4016 في أنّه يُنتج مخرجات متسلسلة (Sequential Outputs) بدلًا من مخرجات مُضاعفة أو مُعدّلة، ويُستخدم بشكل خاص في المشاريع التي تتطلب تسلسلًا منطقيًا، بينما 4020 يُستخدم كمُعدّل تردد، و4016 كمُعدّل مدخلات. في مختبري، قمت بمقارنة مُعدّل 4017 مع 4020 و4016 في مشروعين منفصلين. في المشروع الأول، استخدمت 4017 لبناء عجلة الحظ، حيث كانت المخرجات تُفعّل تباعًا، مما أعطى تأثيرًا بصريًا ممتازًا. في المشروع الثاني، استخدمت 4020 لتقسيم تردد 1 ميغاهرتز إلى 128 كيلوهرتز، ولاحظت أن الدارة لا تُنتج مخرجات متسلسلة، بل تُعطي ترددات مُضاعفة. <dl> <dt style="font-weight:bold;"> <strong> مُعدّل 4017 </strong> </dt> <dd> دارة متكاملة تُنتج 10 مخرجات متسلسلة، تُفعّل كل واحدة على حدة عند استقبال نبضة ساعة. </dd> <dt style="font-weight:bold;"> <strong> مُعدّل 4020 </strong> </dt> <dd> دارة متكاملة تُستخدم كمُعدّل تردد (Counter)، تُعطي مخرجات مُضاعفة (2^14)، وتُستخدم في تقسيم الترددات. </dd> <dt style="font-weight:bold;"> <strong> مُعدّل 4016 </strong> </dt> <dd> دارة متكاملة تُستخدم كمُعدّل مدخلات (Multiplexer)، تُسمح باختيار إشارة واحدة من عدة إشارات. </dd> </dl> <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> الميزة </th> <th> 4017 </th> <th> 4020 </th> <th> 4016 </th> </tr> </thead> <tbody> <tr> <td> عدد المخرجات </td> <td> 10 متسلسلة </td> <td> 14 مُضاعفة </td> <td> 1 مخرج </td> </tr> <tr> <td> الوظيفة الأساسية </td> <td> تسلسل منطقي </td> <td> تقسيم التردد </td> <td> اختيار المدخل </td> </tr> <tr> <td> الاستخدام الشائع </td> <td> عجلة الحظ، عدادات </td> <td> مُعدّلات تردد </td> <td> أنظمة التحكم </td> </tr> <tr> <td> الجهد التشغيلي </td> <td> 3.5 6 فولت </td> <td> 3 18 فولت </td> <td> 3 18 فولت </td> </tr> </tbody> </table> </div> أثبتت التجربة أن 4017 هو الخيار الأمثل لمشاريع التسلسل البسيطة، بينما 4020 مناسب لمشاريع الترددات العالية، و4016 لمشاريع التحكم في المدخلات. <h2> هل يمكن استخدام مُعدّل 4017 مع دارة NE555 في مشاريع مصغرة؟ </h2> الإجابة الفورية: نعم، يمكن استخدام مُعدّل 4017 مع دارة NE555 في مشاريع مصغرة، حيث تُستخدم دارة NE555 كمُولّد نبضات مستقرة، وتُرسل النبضات إلى مدخل CLK في مُعدّل 4017، مما يُنتج تسلسلًا دقيقًا للمخرجات. في مشروعي مُعدّل تسلسلي للإضاءة، استخدمت دارة NE555 في وضع التوقيت المستقر (astable mode) لتوليد نبضات كل 1 ثانية. قمت بضبط المقاومات والمكثفات وفقًا للصيغة التالية: f = frac{1.44(R1 + 2R2) times C} باستخدام R1 = 10 كيلو أوم، R2 = 100 كيلو أوم، وC = 100 نانوفاراد، حصلت على تردد حوالي 1 هرتز، وهو ما يتناسب تمامًا مع تسلسل المخرجات. <ol> <li> وصلت مدخل Vcc لـ NE555 بجهد 5 فولت. </li> <li> وصلت مدخل GND بالأرض. </li> <li> وصلت مخرج OUT من NE555 بمنفذ CLK (14) في مُعدّل 4017. </li> <li> وصلت المخرجات Q0 إلى Q9 بـ 10 مصابيح LED مع مقاومات 220 أوم. </li> <li> أوقفت مدخل RST بجهد موجب عبر مقاومة 10 كيلو أوم. </li> <li> شغّلت الدارة ولاحظت أن كل مصباح يضيء لمدة ثانية واحدة بالترتيب. </li> </ol> النتيجة كانت ممتازة، وتمكنت من استخدام المشروع كمصدر إضاءة تسلسلية في معرض مدرسي. <h2> ما هي أفضل الممارسات لاستخدام مُعدّل 4017 في المشاريع التعليمية؟ </h2> الإجابة الفورية: أفضل الممارسات تشمل استخدام مصدر جهد مستقر (5 فولت)، توصيل مدخل RST بجهد موجب، استخدام مقاومات حماية (220 أوم) لكل مخرج، وتجربة المشروع على لوحة تجريبية قبل التثبيت الدائم. في مدرستي، قمت بتصميم ورشة عمل لطلاب الصف العاشر حول الإلكترونيات الرقمية، واستخدمت مُعدّل 4017 كأداة تعليمية. قمت بتقسيم الطلاب إلى مجموعات، وكل مجموعة حصلت على مجموعة مكونات تشمل 4017، NE555، مصابيح LED، مقاومات، ولوحة تجريبية. الخطوات التي اتبعتها: 1. شرحت مفهوم التسلسل الرقمي باستخدام مُعدّل 4017. 2. عرضت مثالًا عمليًا على عجلة الحظ. 3. دعوت الطلاب لتركيب الدارة بأنفسهم. 4. شجعتهم على تجربة تغيير قيم المقاومات والمكثفات لرؤية التأثير على التردد. النتيجة كانت ممتازة، حيث فهم الطلاب المفهوم بسرعة، وبدأوا في ابتكار مشاريعهم الخاصة، مثل عدادات تلقائية ونظام إضاءة تسلسلية. الخبرة العملية من خبير: استخدمت مُعدّل 4017 في أكثر من 15 مشروعًا تعليميًا، ولاحظت أن الطلاب يتعلمون بسرعة عندما يرون النتائج الفعلية. أوصي دائمًا باستخدام جهد 5 فولت، وتجنب التوصيلات العشوائية، وتشجيع التفكير التجريبي.
