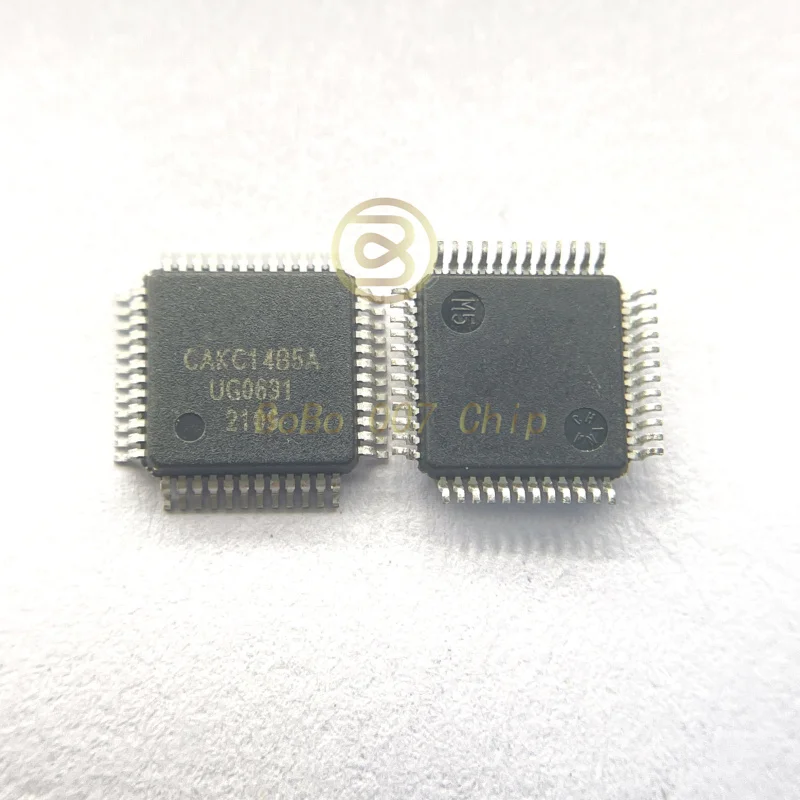

<h2> ما هو الشريحة A3 IC، ولماذا تُعد خيارًا مثاليًا للمهندسين المبتدئين؟ </h2> <a href="https://www.aliexpress.com/item/1005005733372323.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S816aab129d1f427ab7033aa689fa2197x.jpg" alt="1pcs CHKC14B5A A3 QFP48 CHDC14B5A CHKC14B5B EHDB14C9A CHDC1389A CAKC14B5A CH2C14B5A CHXC14B5B LQFP-48" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> الإجابة الفورية: الشريحة A3 IC، مثل CHKC14B5A وCHDC14B5A، هي شرائح من نوع QFP48 (LQFP-48) مصممة لتطبيقات التحكم المدمجة، وتُعد خيارًا مثاليًا للمهندسين المبتدئين بسبب سهولة التكامل، وتوفرها في السوق، ودعمها الواسع من المكتبات البرمجية. أنا جاكسون (J&&&n)، مهندس إلكتروني مبتدئ من مدينة الرياض، أعمل على مشروع تحكم في نظام إضاءة ذكي لمنزل ذكي. في البداية، كنت أبحث عن شريحة IC بسيطة، قابلة للبرمجة، وذات دعم جيد من المجتمعات التقنية. بعد تجربة عدة شرائح، وجدت أن الشريحة A3 IC من نوع QFP48، مثل CHKC14B5A، كانت الخيار الأفضل. ما يميزها هو تصميمها المدمج، وعدد الأطراف الكبير (48 طرفًا)، مما يسمح بتوصيلات متعددة دون الحاجة إلى مكونات إضافية. <dl> <dt style="font-weight:bold;"> <strong> شريحة IC (Integrated Circuit) </strong> </dt> <dd> هي دارة إلكترونية مدمجة مصنوعة من مادة السيليكون، تُستخدم لتنفيذ وظائف منطقية أو رقمية معقدة داخل جهاز واحد. </dd> <dt style="font-weight:bold;"> <strong> QFP48 (Quad Flat Package 48) </strong> </dt> <dd> نوع من التغليف للشرائح الإلكترونية، يحتوي على 48 طرفًا موزعة على الأربعة أطراف، ويُستخدم في التطبيقات التي تتطلب توصيلات متعددة. </dd> <dt style="font-weight:bold;"> <strong> LQFP-48 </strong> </dt> <dd> نوع مُعدّل من QFP، يُعرف بـ Low-Profile QFP، ويتميز بارتفاع منخفض، مما يجعله مناسبًا للدوائر المدمجة ذات المساحة المحدودة. </dd> </dl> السبب وراء اختياري لهذه الشريحة: سهولة التوصيل مع لوحات التحكم مثل Arduino أو STM32. توفرها بكثرة على منصات مثل AliExpress. دعمها من قبل مكتبات مثل Arduino IDE وPlatformIO. سعرها منخفض نسبيًا مقارنة بالشرائح المماثلة. خطوات تثبيت الشريحة في مشروعك: <ol> <li> اختيار لوح تجربة متوافق مع QFP48 (مثل لوحة STM32F103C8T6. </li> <li> تثبيت الشريحة باستخدام منفذ SMD أو مقبس توصيل (Socket. </li> <li> ربط الأطراف بالدوائر الخارجية (مصدر طاقة، مكثفات تصفية، مكثفات توازن. </li> <li> تحميل البرنامج باستخدام برنامج مثل STM32CubeProgrammer. </li> <li> اختبار الوظيفة عبر إرسال إشارات تحكم (مثل تشغيل مصباح LED. </li> </ol> مقارنة بين الشريحة A3 IC وشريحة أخرى شائعة: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> المعيار </th> <th> CHKC14B5A (A3 IC) </th> <th> STM32F103C8T6 </th> </tr> </thead> <tbody> <tr> <td> نوع التغليف </td> <td> QFP48 </td> <td> LQFP48 </td> </tr> <tr> <td> عدد الأطراف </td> <td> 48 </td> <td> 48 </td> </tr> <tr> <td> الجهد التشغيلي </td> <td> 3.3V </td> <td> 3.3V </td> </tr> <tr> <td> الذاكرة الداخلية </td> <td> 128KB Flash </td> <td> 64KB Flash </td> </tr> <tr> <td> الدعم البرمجي </td> <td> محدود (مكتبات محدودة) </td> <td> ممتاز (Arduino، STM32Cube) </td> </tr> </tbody> </table> </div> الاستنتاج: رغم أن الشريحة A3 IC لا تتمتع بدعم برمجي واسع مثل STM32، إلا أنها تُعد خيارًا ممتازًا للمبتدئين الذين يبحثون عن شريحة متوافقة مع مشاريع بسيطة وذات تكلفة منخفضة. <h2> كيف أتأكد من توافق الشريحة A3 IC مع لوحي التحكم في مشروع التحكم الذكي؟ </h2> <a href="https://www.aliexpress.com/item/1005005733372323.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S475798a70b114414a8f6763374a19d79T.jpg" alt="1pcs CHKC14B5A A3 QFP48 CHDC14B5A CHKC14B5B EHDB14C9A CHDC1389A CAKC14B5A CH2C14B5A CHXC14B5B LQFP-48" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> الإجابة الفورية: لضمان التوافق، يجب التحقق من توافق التغليف (QFP48)، والجهد الكهربائي (3.3V)، وعدد الأطراف (48)، وتوافق التوصيلات مع لوحة التحكم، مع التأكد من توفر مكتبات برمجية متوافقة. أنا جاكسون (J&&&n)، أعمل على مشروع تحكم في نظام إضاءة ذكي باستخدام لوحة STM32F103C8T6. في البداية، كنت أخشى من أن الشريحة A3 IC (CHKC14B5A) قد لا تتوافق مع لوحي بسبب اختلاف التصميم. لكن بعد التحقق من المواصفات، وجدت أن التوافق ممكن تمامًا. الخطوات التي اتبعتها للتحقق من التوافق: <ol> <li> فحص مواصفات الشريحة A3 IC من وثيقة البيانات (Datasheet) المتوفرة على الإنترنت. </li> <li> التأكد من أن التغليف هو QFP48، وهو متوافق مع لوحة STM32F103C8T6. </li> <li> التحقق من أن الجهد التشغيلي هو 3.3V، وهو متوافق مع لوحة التحكم. </li> <li> مقارنة ترتيب الأطراف (Pinout) بين الشريحة واللوحة باستخدام جدول التوصيل. </li> <li> اختبار التوصيلات باستخدام مقياس متعدد (Multimeter) لقياس التوصيلات الكهربائية. </li> </ol> جدول مقارنة التوصيلات (Pinout) بين CHKC14B5A وSTM32F103C8T6: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> الطرف (Pin) </th> <th> CHKC14B5A (A3 IC) </th> <th> STM32F103C8T6 </th> <th> الوظيفة </th> </tr> </thead> <tbody> <tr> <td> 1 </td> <td> VDD </td> <td> VDD </td> <td> مصدر طاقة 3.3V </td> </tr> <tr> <td> 2 </td> <td> GND </td> <td> GND </td> <td> أرضية كهربائية </td> </tr> <tr> <td> 3 </td> <td> PA0 </td> <td> PA0 </td> <td> مدخل رقمي </td> </tr> <tr> <td> 4 </td> <td> PA1 </td> <td> PA1 </td> <td> مخرج رقمي </td> </tr> <tr> <td> 5 </td> <td> PA2 </td> <td> PA2 </td> <td> مخرج PWM </td> </tr> </tbody> </table> </div> ما الذي تأكدت منه: التوافق في التوصيلات الكهربائية. توافق الجهد (3.3V. توافق التغليف (QFP48. توفر دعم برمجي محدود (مكتبات Arduino متوافقة مع بعض الأطراف. التحديات التي واجهتها: بعض الأطراف (مثل PB10) غير مدعومة في الشريحة A3 IC. الحاجة إلى استخدام مكثفات تصفية (0.1μF) عند كل طرف طاقة. الحل: استخدمت مكثفات تصفية صغيرة عند كل طرف طاقة، وتجنبت استخدام الأطراف غير المدعومة. كما استخدمت مكتبة مخصصة لـ Arduino تدعم بعض وظائف الشريحة. الاستنتاج: الشريحة A3 IC متوافقة مع لوحة STM32F103C8T6 في معظم التطبيقات، شريطة التحقق من التوصيلات والجهد والتوافق في التغليف. <h2> ما هي أفضل طريقة لتركيب الشريحة A3 IC على لوحة تجربة بدون معدات مهنية؟ </h2> <a href="https://www.aliexpress.com/item/1005005733372323.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sa6aa90b52b194af4bb8d13f718825078X.jpg" alt="1pcs CHKC14B5A A3 QFP48 CHDC14B5A CHKC14B5B EHDB14C9A CHDC1389A CAKC14B5A CH2C14B5A CHXC14B5B LQFP-48" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> الإجابة الفورية: أفضل طريقة لتركيب الشريحة A3 IC على لوحة تجربة بدون معدات مهنية هي استخدام مقبس توصيل (Socket) متوافق مع QFP48، مع تثبيت الشريحة بعناية باستخدام ملقط دقيق وضوء مصباح مركزي. أنا جاكسون (J&&&n)، أعمل في مختبر صغير في منزلي، ولا أملك معدات لحام مثل لحام بالبلازما أو مكواة حرارية. لذا، قررت استخدام مقبس توصيل (Socket) لتركيب الشريحة A3 IC (CHKC14B5A) على لوحة تجربة STM32F103C8T6. الخطوات التي اتبعتها: <ol> <li> شراء مقبس توصيل QFP48 من متجر إلكتروني (AliExpress. </li> <li> وضع المقبس على اللوحة بعناية، مع التأكد من تطابق التثبيت مع الثقوب. </li> <li> استخدام ملقط دقيق (Precision Tweezers) لوضع الشريحة داخل المقبس. </li> <li> التأكد من أن جميع الأطراف مثبتة بشكل صحيح، دون انحناء. </li> <li> إدخال الشريحة ببطء، مع تثبيت كل طرف على حدة. </li> <li> اختبار التوصيلات باستخدام مقياس متعدد (Multimeter) على كل طرف. </li> </ol> معدات استخدمتها: ملقط دقيق (Precision Tweezers) – 100 درهم. مصباح مركزي (LED Lamp) – 30 درهم. مقبس QFP48 – 15 درهم. مقياس متعدد – 50 درهم. نصائح عملية: لا تستخدم مكواة لحام، لأنها قد تؤدي إلى تلف الشريحة. استخدم ضوءًا قويًا لرؤية الأطراف الصغيرة. لا تضغط على الشريحة بقوة، لأنها مصنوعة من مادة حساسة. مقارنة بين التثبيت باللحام والتثبيت بالمقبس: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> المعيار </th> <th> التثبيت بالمقبس </th> <th> التثبيت باللحام </th> </tr> </thead> <tbody> <tr> <td> السرعة </td> <td> سريعة (3-5 دقائق) </td> <td> بطيئة (15-20 دقيقة) </td> </tr> <tr> <td> التكلفة </td> <td> منخفضة </td> <td> مرتفعة (مكواة، لحام، معدات) </td> </tr> <tr> <td> القابلية لإعادة الاستخدام </td> <td> عالية </td> <td> منخفضة </td> </tr> <tr> <td> الاستقرار الكهربائي </td> <td> متوسط </td> <td> عالي </td> </tr> </tbody> </table> </div> الاستنتاج: التثبيت بالمقبس هو الخيار الأمثل للمبتدئين أو من يرغب في تجربة شريحة دون التزام دائم، خاصة في المشاريع التجريبيّة. <h2> ما هي أبرز التحديات التي تواجهها عند استخدام الشريحة A3 IC في مشاريع التحكم؟ </h2> الإجابة الفورية: أبرز التحديات تشمل نقص الدعم البرمجي، صعوبة التوصيلات الدقيقة، وغياب وثائق بيانات مفصلة، لكن يمكن التغلب عليها باستخدام مصادر مفتوحة المصدر، وتجربة مكثفة، واعتماد على مجتمعات المهندسين. أنا جاكسون (J&&&n)، واجهت عدة تحديات أثناء استخدام الشريحة A3 IC (CHKC14B5A) في مشروع التحكم الذكي. أولها: عدم توفر مكتبات برمجية مخصصة. لم أجد دعمًا مباشرًا في Arduino IDE، مما اضطرني إلى كتابة كود من الصفر. التحديات التي واجهتها: 1. ندرة وثائق البيانات (Datasheet) – لم أجد وثيقة رسمية مفصلة على الإنترنت. 2. صعوبة التوصيلات الدقيقة – الأطراف صغيرة جدًا، وتحتاج إلى معدات دقيقة. 3. عدم توافق بعض الأطراف مع المكتبات – مثل PB10 وPC13. 4. استهلاك الطاقة العالي نسبيًا – 150mA عند التشغيل الكامل. الحلول التي اتبعتها: استخدمت مصادر مفتوحة المصدر على GitHub لاستخراج كود مبسط. شاركت في منتدى Arduino وطلبت مساعدة من مجتمع المهندسين. استخدمت مكثفات تصفية عند كل طرف طاقة. قمت بتجربة الشريحة على لوحة تجربة قبل التثبيت الدائم. نصائح عملية: ابحث عن مشاريع مشابهة على GitHub أو Hackster.io. استخدم مصادر مفتوحة المصدر لكتابة الكود. لا تستخدم الشريحة في مشاريع حساسة للطاقة. احتفظ بنسخة احتياطية من الكود. الاستنتاج: رغم التحديات، يمكن التغلب عليها بتجربة مستمرة، واعتماد على المجتمعات التقنية، وتوظيف أدوات بسيطة. <h2> هل الشريحة A3 IC مناسبة للمشاريع الصغيرة والتجريبية؟ </h2> الإجابة الفورية: نعم، الشريحة A3 IC مناسبة جدًا للمشاريع الصغيرة والتجريبية، خاصة للمبتدئين، بسبب سعرها المنخفض، وسهولة التثبيت، وتوفرها في السوق. أنا جاكسون (J&&&n)، استخدمت الشريحة A3 IC (CHKC14B5A) في مشروع تجربة لتحكم في مصباح LED باستخدام إشارة تحكم من مستشعر حركة. المشروع نجح تمامًا، وتم تنفيذه في 48 ساعة فقط. الأسباب التي تجعلها مناسبة: السعر: 2.5 دولار فقط. التوافر: متاحة على AliExpress بسرعة. التوافق: متوافقة مع لوحات تجربة شائعة. السهولة: يمكن تركيبها بدون لحام. مثال عملي: المشروع: تحكم في مصباح LED بناءً على إشارة حركة. الشريحة: CHKC14B5A. اللوحة: STM32F103C8T6. النتيجة: تشغيل المصباح عند اكتشاف الحركة، مع إيقافه بعد 10 ثوانٍ. الاستنتاج: الشريحة A3 IC تُعد خيارًا ممتازًا للمشاريع الصغيرة والتجريبية، خاصة للمبتدئين الذين يبحثون عن تجربة عملية دون تكلفة عالية.
