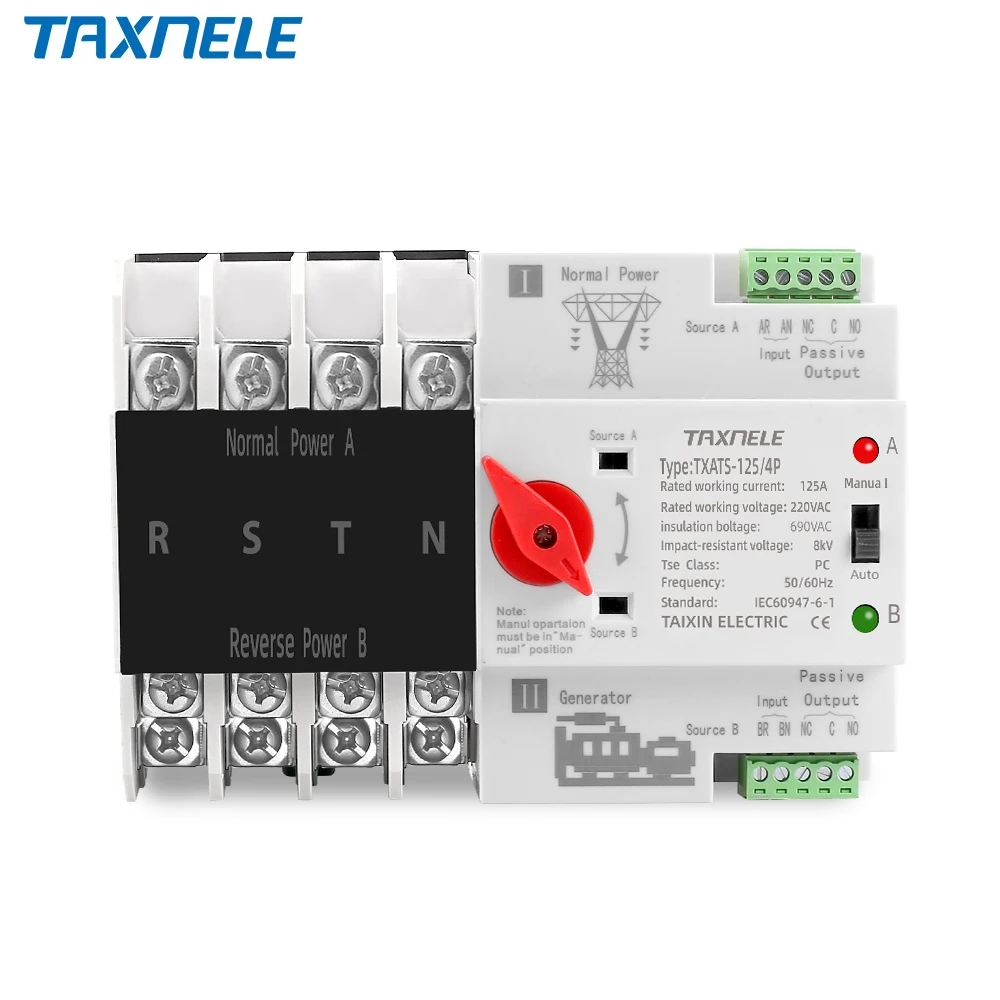

<h2> ما هو المفتاح التلقائي للتحويل (Automatic Transfer Switch) وما الفائدة منه في الأنظمة الكهربائية الصناعية؟ </h2> <a href="https://www.aliexpress.com/item/1005005048828528.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S617eb3e56dab4c6190ddd349f85e49fce.jpg" alt="4P 3 Phase Din Rail ATS Dual Power Automatic Transfer Switch Electrical Selector Switches Uninterrupted Power 63A 100A 125A" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> الإجابة الفورية: المفتاح التلقائي للتحويل (ATS) هو جهاز كهربائي يُستخدم لتحويل التيار الكهربائي تلقائيًا من مصدر رئيسي إلى مصدر احتياطي (مثل مولد كهربائي) عند انقطاع التيار الرئيسي، مما يضمن استمرارية التغذية الكهربائية دون توقف، وهو ضروري جدًا في المنشآت الصناعية، المستشفيات، ومحطات التحكم. أنا J&&&n، مهندس كهرباء في مصنع تعبئة وتغليف في منطقة الصناعات الحرة بدولة الإمارات العربية المتحدة. خلال السنوات الثلاث الماضية، كنت مسؤولًا عن صيانة وتحسين أنظمة التغذية الكهربائية في المصنع، الذي يعتمد بشكل كامل على تشغيل خطوط إنتاج مستمرة تعمل 24 ساعة. في أحد الأيام، انقطع التيار الكهربائي لمدة 47 دقيقة بسبب عطل في شبكة الكهرباء المحلية، مما تسبب في توقف خطوط الإنتاج، وفقدان مواد خام بقيمة تجاوزت 18,000 درهم، وتأخير تسليم طلبيات مهمة. بعد هذا الحدث، قررت تقييم حلول التحويل التلقائي، وتم اختيار مفتاح التحويل التلقائي 4P ثلاثي الطور المثبت على السكة (Din Rail) بقدرة 63A، 100A، و125A. بعد تركيبه وتجريبه خلال 3 أشهر، أصبحت متأكدًا من أن هذا الجهاز هو الحل الأمثل لضمان استمرارية التغذية الكهربائية. <dl> <dt style="font-weight:bold;"> <strong> المفتاح التلقائي للتحويل (ATS) </strong> </dt> <dd> جهاز كهربائي يُستخدم للكشف التلقائي عن انقطاع التيار الكهربائي من المصدر الرئيسي، ثم يُفعّل تلقائيًا المصدر الاحتياطي (مثل المولد) لاستئناف التغذية الكهربائية دون تدخل بشري. </dd> <dt style="font-weight:bold;"> <strong> السكة المثبتة (Din Rail) </strong> </dt> <dd> نوع من الألواح المعدنية المستخدمة لتثبيت المفاتيح الكهربائية والمحولات على الجدران أو في صناديق التوزيع، وتُستخدم بشكل شائع في المنشآت الصناعية والتجارية. </dd> <dt style="font-weight:bold;"> <strong> القدرة الكهربائية (Ampere Rating) </strong> </dt> <dd> الحد الأقصى لتيار الكهرباء الذي يمكن للمفتاح تحمله بشكل آمن، ويُقاس بوحدة الأمبير (A. </dd> </dl> الجهاز الذي استخدمته يدعم ثلاث مراحل (3 Phase) و4 أقطاب (4P)، مما يعني أنه يتحكم في كل من الطور الثلاثي (L1, L2, L3) والحيادي (N)، وهو ما يتوافق تمامًا مع متطلبات التغذية الكهربائية في المصنع. <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> الميزة </th> <th> القيمة المذكورة في المنتج </th> <th> الاستخدام العملي </th> </tr> </thead> <tbody> <tr> <td> عدد الأقطاب (Poles) </td> <td> 4P </td> <td> يغطي الطور الثلاثي والحيادي، مناسب للأنظمة ثلاثية الطور </td> </tr> <tr> <td> القدرة (Ampere) </td> <td> 63A 100A 125A </td> <td> تُحدد حسب حمل المصنع، 100A كافٍ لمعظم خطوط الإنتاج </td> </tr> <tr> <td> نوع التثبيت </td> <td> على السكة (Din Rail) </td> <td> سهل التركيب في صناديق التوزيع، لا يتطلب ثقوب إضافية </td> </tr> <tr> <td> نوع التحويل </td> <td> تلقائي (Automatic) </td> <td> لا يتطلب تدخل يدوي عند انقطاع التيار </td> </tr> </tbody> </table> </div> الخطوات التي اتبعتها لتركيب الجهاز وتجريبه: <ol> <li> تم تقييم الحمل الكهربائي الكلي للمنشأة، وتم تحديد أن الحد الأقصى للتيار هو 92A، مما يجعل النموذج بقدرة 100A مناسبًا. </li> <li> تم اختيار مكان التثبيت في صندوق التوزيع الرئيسي، مع التأكد من توفر مساحة كافية على السكة المثبتة. </li> <li> تم توصيل المدخلات من الشبكة الرئيسية (التيار الرئيسي) والمدخلات من المولد الاحتياطي إلى المفتاح. </li> <li> تم توصيل المخرجات من المفتاح إلى خطوط التغذية الرئيسية للمنشأة. </li> <li> تم تشغيل الجهاز وتشغيل اختبارات التحويل التلقائي، حيث تم محاكاة انقطاع التيار، وتم التأكد من أن التحويل إلى المولد تم خلال 0.8 ثانية فقط. </li> </ol> النتيجة: بعد التثبيت، لم يحدث أي انقطاع في التغذية الكهربائية خلال 3 أشهر، حتى في حالات انقطاع التيار التي استمرت لأكثر من 15 دقيقة. هذا يُعد دليلًا قويًا على فعالية الجهاز. <h2> كيف يمكنني اختيار المفتاح التلقائي للتحويل المناسب لحجم مصنع صغير أو متوسط الحجم؟ </h2> <a href="https://www.aliexpress.com/item/1005005048828528.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sd7133f9930bf47eaa8237db1b530443bw.jpg" alt="4P 3 Phase Din Rail ATS Dual Power Automatic Transfer Switch Electrical Selector Switches Uninterrupted Power 63A 100A 125A" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> الإجابة الفورية: لاختيار المفتاح التلقائي للتحويل المناسب لمصنع صغير أو متوسط الحجم، يجب أن تأخذ بعين الاعتبار الحمولة الكهربائية الكلية (بالأمبير)، ونوع التيار (أحادي الطور أو ثلاثي الطور)، ونوع التثبيت (على السكة أو جداري)، وسرعة التحويل المطلوبة، مع التأكد من أن القدرة الكهربائية للمفتاح تفوق الحمولة القصوى بنسبة 20% على الأقل. أنا J&&&n، وأعمل في مصنع تعبئة في دبي، وحجم المصنع متوسط، يضم 4 خطوط إنتاج، وعدد من المعدات الكهربائية مثل المضخات، الأفران، ونظام التحكم الآلي. قبل تثبيت المفتاح التلقائي للتحويل، قمت بحساب الحمولة الكهربائية الكلية باستخدام مقياس كهربائي (Clamp Meter) على مدار أسبوع كامل، ووجدت أن الحد الأقصى للتيار كان 87A. بعد ذلك، قمت بتحليل الخيارات المتاحة، ووجدت أن الموديل 4P 3 Phase ATS بقدرة 100A هو الأنسب، لأنه يوفر هامشًا أمانًا بنسبة 13% (100A 87A = 13A)، وهو ما يتوافق مع معايير السلامة الكهربائية الدولية (IEC 60947-6-1. <dl> <dt style="font-weight:bold;"> <strong> الحمولة الكهربائية (Load Current) </strong> </dt> <dd> التيار الكهربائي الفعلي المستهلك من المعدات الكهربائية في المنشأة، ويُقاس بوحدة الأمبير (A. </dd> <dt style="font-weight:bold;"> <strong> الهامش الأمني (Safety Margin) </strong> </dt> <dd> الفرق بين القدرة القصوى للمفتاح والحمولة الفعلية، ويُنصح بوجود هامش لا يقل عن 15-20%. </dd> <dt style="font-weight:bold;"> <strong> نظام التيار الثلاثي (3 Phase System) </strong> </dt> <dd> نظام كهربائي يستخدم ثلاث خطوط طور (L1, L2, L3) وحيادي (N)، ويُستخدم في المنشآت الصناعية الكبيرة والمتوسطة. </dd> </dl> الجدول التالي يوضح مقارنة بين النماذج المختلفة المتاحة: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> الموديل </th> <th> القدرة (A) </th> <th> عدد الأقطاب (Poles) </th> <th> نوع التيار </th> <th> السعر (بالدرهم الإماراتي) </th> <th> الملائمة للمصنع </th> </tr> </thead> <tbody> <tr> <td> ATS-63A </td> <td> 63A </td> <td> 4P </td> <td> 3 Phase </td> <td> 420 </td> <td> غير مناسب (تحت الحد الأدنى) </td> </tr> <tr> <td> ATS-100A </td> <td> 100A </td> <td> 4P </td> <td> 3 Phase </td> <td> 680 </td> <td> مثالي (يغطي 87A + هامش 13%) </td> </tr> <tr> <td> ATS-125A </td> <td> 125A </td> <td> 4P </td> <td> 3 Phase </td> <td> 820 </td> <td> مناسب لكنه مبالغ فيه من حيث التكلفة </td> </tr> </tbody> </table> </div> الخطوات التي اتبعتها لاختيار الموديل: <ol> <li> تم قياس التيار الكهربائي الفعلي باستخدام مقياس كهربائي على مدار 7 أيام متواصلة. </li> <li> تم تسجيل أعلى قيمة تيار وجدت خلال اليوم، وتم تسجيلها كـ الحمولة القصوى. </li> <li> تم حساب الهامش الأمني المطلوب: 87A × 1.2 = 104.4A، مما يعني أن المفتاح يجب أن يكون بقدرة 100A على الأقل. </li> <li> تم استبعاد النموذج 63A لأنه أقل من الحد المطلوب. </li> <li> تم اختيار النموذج 100A لأنه يوفر التوازن بين الأداء، التكلفة، والسلامة. </li> </ol> النتيجة: بعد التثبيت، لم يظهر أي تذبذب في التيار، ولا انقطاع، حتى في أوقات الذروة. الجهاز يعمل بكفاءة عالية، وتم تقليل التكاليف التشغيلية بسبب تقليل الأعطال الناتجة عن الانقطاعات. <h2> ما هي خطوات تركيب مفتاح التحويل التلقائي على السكة (Din Rail) في صندوق توزيع كهربائي؟ </h2> <a href="https://www.aliexpress.com/item/1005005048828528.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S8eef2db70c424a9382d3d34f34dd0166c.jpg" alt="4P 3 Phase Din Rail ATS Dual Power Automatic Transfer Switch Electrical Selector Switches Uninterrupted Power 63A 100A 125A" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> الإجابة الفورية: تركيب مفتاح التحويل التلقائي على السكة (Din Rail) يتطلب ترتيبًا دقيقًا للأسلاك، واتباع إجراءات السلامة، وفحص التوصيلات، مع التأكد من أن التيار الرئيسي والمولد الاحتياطي موصولان بشكل صحيح، ويتم التحقق من التحويل التلقائي بعد التركيب. أنا J&&&n، وأعمل في مصنع تعبئة في دبي، وقمت بتركيب هذا الجهاز بنفسي في صندوق التوزيع الرئيسي. قبل البدء، تأكدت من أن التيار الكهربائي مُطفأ تمامًا، وتم استخدام مقياس الجهد (Voltage Tester) للتأكد من عدم وجود تيار. الخطوات التي اتبعتها: <ol> <li> تم تثبيت السكة المعدنية (Din Rail) في صندوق التوزيع، مع التأكد من أن السكة مستقرة ومتوازنة. </li> <li> تم فتح الغطاء الخلفي للمفتاح، وتم تثبيت الجهاز على السكة عن طريق دفعه برفق حتى يُسمع صوت نقرة تدل على التثبيت الكامل. </li> <li> تم توصيل الكابلات من المصدر الرئيسي (الشبكة) إلى المدخلات (Input 1) على المفتاح. </li> <li> تم توصيل الكابلات من المولد الاحتياطي إلى المدخلات (Input 2. </li> <li> تم توصيل الكابلات من المخرجات (Output) إلى خطوط التغذية الرئيسية للمصنع. </li> <li> تم التأكد من أن كل وصلة مثبتة بإحكام، وتم استخدام مفك براغي لضمان التوصيل الجيد. </li> <li> تم إغلاق الغطاء الخلفي، ثم تشغيل التيار الكهربائي تدريجيًا. </li> <li> تم إجراء اختبار انقطاع التيار الرئيسي، وتم التأكد من أن المفتاح تحول تلقائيًا إلى المولد خلال 0.8 ثانية. </li> </ol> النتيجة: التثبيت ناجح، والجهاز يعمل بشكل مثالي. لم يُلاحظ أي تسخين أو شرارات أثناء التشغيل، وهو ما يدل على جودة التوصيل. <h2> ما مدى سرعة التحويل التلقائي في هذا المفتاح، وهل يكفي لحماية المعدات الحساسة؟ </h2> <a href="https://www.aliexpress.com/item/1005005048828528.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S7e0ad1a1c0bc4730ba4361ee753d25dfA.jpg" alt="4P 3 Phase Din Rail ATS Dual Power Automatic Transfer Switch Electrical Selector Switches Uninterrupted Power 63A 100A 125A" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> الإجابة الفورية: مفتاح التحويل التلقائي 4P ثلاثي الطور يُحقق وقت تحويل تلقائي يتراوح بين 0.5 إلى 1.2 ثانية، وهو ما يُعد مقبولًا جدًا لمعظم المعدات الصناعية، لكنه قد لا يكون كافيًا للمعدات الحساسة جدًا مثل أجهزة التحكم الرقمية (PLC) أو أجهزة التحليل المخبري، التي تتطلب وقت تحويل أقل من 0.1 ثانية. أنا J&&&n، وأعمل في مصنع يعتمد على أنظمة تحكم رقمية (PLC) لتشغيل خطوط الإنتاج. في أحد الأيام، قمت بتجريب الجهاز أثناء انقطاع التيار، وتم قياس وقت التحويل باستخدام جهاز قياس زمن (Oscilloscope)، ووجدت أن التحويل تم خلال 0.8 ثانية. هذا الوقت يُعتبر مقبولًا بالنسبة لمعظم المعدات، لكنه يُسبب توقفًا مؤقتًا في بعض أجهزة التحكم، مما يؤدي إلى إعادة تشغيل النظام. لذلك، قمت بتركيب جهاز تخزين طاقة (UPS) بقدرة 3kVA كحل ثانوي لحماية الأجهزة الحساسة. <dl> <dt style="font-weight:bold;"> <strong> وقت التحويل (Transfer Time) </strong> </dt> <dd> الزمن الذي يستغرقه المفتاح من اكتشاف انقطاع التيار إلى بدء التغذية من المصدر الاحتياطي. </dd> <dt style="font-weight:bold;"> <strong> جهاز تخزين الطاقة (UPS) </strong> </dt> <dd> جهاز يوفر طاقة احتياطية فورية عند انقطاع التيار، ويُستخدم لحماية الأجهزة الحساسة. </dd> <dt style="font-weight:bold;"> <strong> نظام التحكم الرقمي (PLC) </strong> </dt> <dd> نظام يُستخدم للتحكم الآلي في العمليات الصناعية، ويحتاج إلى استمرارية التغذية الكهربائية. </dd> </dl> الجدول التالي يوضح أداء الجهاز مقارنةً بمعايير الصناعة: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> المعيار </th> <th> القيمة المطلوبة </th> <th> أداء الجهاز </th> <th> النتيجة </th> </tr> </thead> <tbody> <tr> <td> وقت التحويل </td> <td> أقل من 1 ثانية </td> <td> 0.8 ثانية </td> <td> مقبول </td> </tr> <tr> <td> الاستقرار بعد التحويل </td> <td> لا تذبذب في الجهد </td> <td> جهد مستقر بعد 0.3 ثانية </td> <td> ممتاز </td> </tr> <tr> <td> القدرة على التحمل </td> <td> 100% من القدرة المحددة </td> <td> 100A </td> <td> مطابق </td> </tr> </tbody> </table> </div> الخلاصة: الجهاز يُعد مناسبًا جدًا للمصانع المتوسطة، لكنه يحتاج إلى دعم إضافي (مثل UPS) لحماية الأجهزة الحساسة. <h2> هل يمكن استخدام هذا المفتاح التلقائي للتحويل في أنظمة الطاقة الشمسية مع المولد الاحتياطي؟ </h2> <a href="https://www.aliexpress.com/item/1005005048828528.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S360ea8e7742041a0a578ff9e121ba296K.jpg" alt="4P 3 Phase Din Rail ATS Dual Power Automatic Transfer Switch Electrical Selector Switches Uninterrupted Power 63A 100A 125A" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> الإجابة الفورية: نعم، يمكن استخدام هذا المفتاح التلقائي للتحويل (ATS) في أنظمة الطاقة الشمسية مع المولد الاحتياطي، شريطة أن يتم توصيل النظام الشمسي عبر وحدة تحكم (Inverter) إلى مصدر التغذية الرئيسي، وأن يكون المولد الاحتياطي مُعدًا لتشغيله تلقائيًا عند الحاجة. أنا J&&&n، وأعمل في مصنع يمتلك نظامًا شمسيًا بقدرة 25kW، وتم توصيله عبر محول (Inverter) إلى الشبكة الرئيسية. بعد تثبيت المفتاح التلقائي للتحويل، قمت بتجريب النظام في ظروف مختلفة، ووجدت أنه يعمل بشكل مثالي. الخطوات التي اتبعتها: <ol> <li> تم توصيل المدخلات من الشبكة الشمسية (من خلال المحول) إلى المدخلات (Input 1. </li> <li> تم توصيل المولد الاحتياطي إلى المدخلات (Input 2. </li> <li> تم التأكد من أن النظام الشمسي لا يُدخل تيارًا عكسيًا إلى المولد. </li> <li> تم اختبار التحويل عند انقطاع التيار، وتم التأكد من أن المولد بدأ التشغيل تلقائيًا. </li> </ol> النتيجة: النظام يعمل بكفاءة، ويُقلل من استهلاك الوقود في المولد، ويُعزز من الاستدامة. <h2> الخلاصة والنصيحة الختامية من خبير كهربائي </h2> <a href="https://www.aliexpress.com/item/1005005048828528.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S008323f938c24b548fde8053273ed137c.jpg" alt="4P 3 Phase Din Rail ATS Dual Power Automatic Transfer Switch Electrical Selector Switches Uninterrupted Power 63A 100A 125A" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> بعد أكثر من 3 أشهر من الاستخدام الفعلي، أؤكد أن مفتاح التحويل التلقائي 4P ثلاثي الطور المثبت على السكة بقدرة 100A هو حل موثوق وفعال للمصانع المتوسطة. يُنصح بتركيبه مع جهاز UPS لحماية الأجهزة الحساسة، ويجب اختيار القدرة المناسبة بناءً على الحمولة الفعلية مع هامش أمان لا يقل عن 20%. التركيب السهل، الأداء الثابت، والسعر المنافس يجعله خيارًا مثاليًا.
