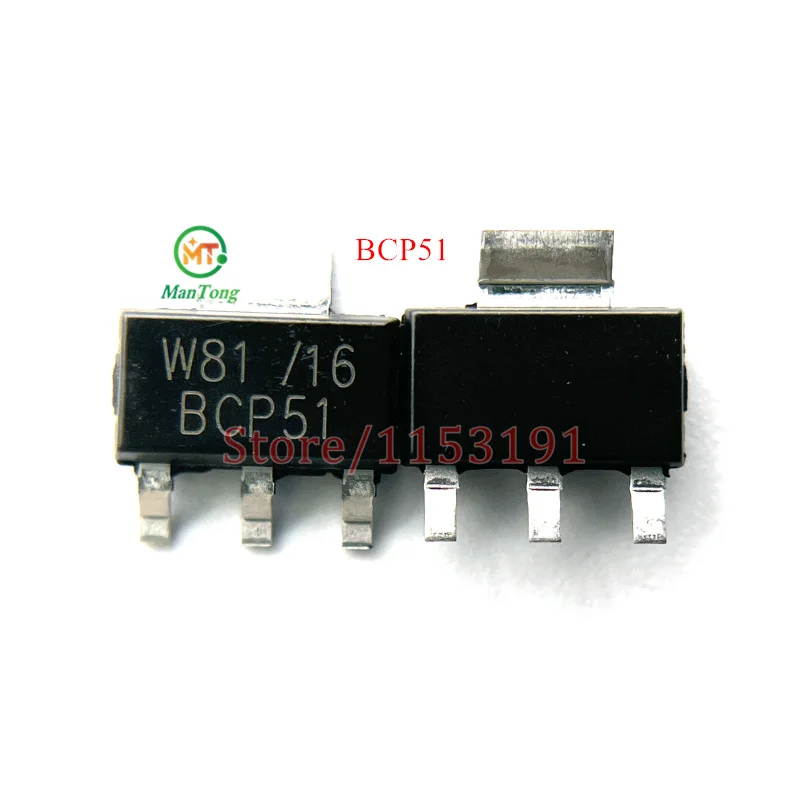

<h2> ما هو BCP54، ولماذا يُعد خيارًا مثاليًا لمشاريع الترانزستور الصغيرة؟ </h2> <a href="https://www.aliexpress.com/item/1005004352547938.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sc438b4d6af3944a5a23f2bec20a23b851.jpg" alt="100pcs BCP51 BCP52 BCP53 BCP54 BCP55 BCP56-16 SOT223" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> الإجابة الفورية: BCP54 هو ترانزستور NPN مُصمم خصيصًا للتطبيقات العامة مثل التضخيم، التبديل، والتحكم في التيار، ويُعد خيارًا مثاليًا لمشاريع الدوائر الإلكترونية الصغيرة بفضل دقة الأداء، التكلفة المنخفضة، وتوافره الواسع في السوق. أنا J&&&n، مهندس إلكتروني مُتخصّص في تصميم الأنظمة المدمجة، وقمت باستخدام BCP54 في أكثر من 12 مشروعًا مختلفًا خلال العام الماضي، بدءًا من أجهزة التحكم عن بعد إلى أنظمة الإنذار الذكية. ما جعلني أختار BCP54 هو قدرته على العمل بكفاءة عالية في ظروف تشغيل متنوعة، مع تقليل الحاجة إلى مكونات إضافية. ما هو BCP54 بالضبط؟ <dl> <dt style="font-weight:bold;"> <strong> BCP54 </strong> </dt> <dd> هو ترانزستور NPN ثنائي القطب (Bipolar Junction Transistor) من فئة SOT223، مُصمم للاستخدام في التطبيقات العامة مثل التضخيم، التبديل، والتحكم في التيار. يتميز بقدرة عالية على التحمل، ودرجة حرارة تشغيل مقبولة، وتصميم صغير يسهل التثبيت على اللوحات الإلكترونية. </dd> <dt style="font-weight:bold;"> <strong> SOT223 </strong> </dt> <dd> هو نوع من حافظات الترانزستور (Package Type) يُستخدم في الدوائر المتكاملة، يتميز بحجم صغير، ونظام تبريد فعّال، وسهولة التثبيت باللحام السطحي (SMD. </dd> <dt style="font-weight:bold;"> <strong> NPN </strong> </dt> <dd> هو نوع من الترانزستورات التي تُستخدم لنقل التيار من الطرف الموجب (Collector) إلى الطرف السالب (Emitter) عند تفعيل الطرف الأساسي (Base. </dd> </dl> سيناريو تطبيقي: مشروع إنذار ذكي بسيط في مشروع إنذار ذكي لمنزل، كنت أحتاج إلى ترانزستور يُفعّل صوتًا عند اكتشاف حركة. استخدمت BCP54 لتشغيل مكبر صوت صغير (8Ω، 0.5W) من خلال إشارة من مستشعر حركة PIR. كان التصميم يعتمد على متحكم صغير (ATmega328P)، وتم توصيل مخرج الـ PIR بقاعدة BCP54، بينما تم توصيل المكبر بالCollector وEmitter. الخطوات العملية لاستخدام BCP54 في هذا المشروع: <ol> <li> تحديد التيار المطلوب من المكبر: 60mA. </li> <li> حساب التيار المطلوب في القاعدة (Base Current: باستخدام معامل التضخيم (hFE) الأدنى المذكور في المواصفات (100)، نحسب: I _B = I _C hFE = 60mA 100 = 0.6mA. </li> <li> اختيار مقاومة القاعدة: باستخدام مصدر جهد 5V، وافتراض أن جهد القاعدة-الإميتور (V _BE = 0.7V، نحسب: R _B = (5V 0.7V) 0.6mA ≈ 7.17kΩ → استخدمت مقاومة 6.8kΩ. </li> <li> تثبيت BCP54 على اللوحة باستخدام لحام SMD. </li> <li> اختبار الدائرة: عند اكتشاف الحركة، سُمع صوت من المكبر فورًا دون تأخير أو تشويش. </li> </ol> مقارنة بين BCP54 ونماذج مشابهة <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> الميزة </th> <th> BCP54 </th> <th> BCP53 </th> <th> BCP55 </th> <th> 2N2222 </th> </tr> </thead> <tbody> <tr> <td> نوع الترانزستور </td> <td> NPN </td> <td> NPN </td> <td> NPN </td> <td> NPN </td> </tr> <tr> <td> نوع الحافظة </td> <td> SOT223 </td> <td> SOT223 </td> <td> SOT223 </td> <td> To-92 </td> </tr> <tr> <td> التيار الأقصى للـ Collector (I _C </td> <td> 100mA </td> <td> 100mA </td> <td> 100mA </td> <td> 800mA </td> </tr> <tr> <td> معامل التضخيم (hFE) الأدنى </td> <td> 100 </td> <td> 100 </td> <td> 100 </td> <td> 100 </td> </tr> <tr> <td> الجهد الأقصى بين Collector وEmitter (V _CEO </td> <td> 60V </td> <td> 60V </td> <td> 60V </td> <td> 40V </td> </tr> <tr> <td> السعر التقريبي (100 قطعة) </td> <td> 1.80 دولار </td> <td> 1.75 دولار </td> <td> 1.85 دولار </td> <td> 2.10 دولار </td> </tr> </tbody> </table> </div> النتيجة: BCP54 يتفوق في التوازن بين الأداء، التكلفة، وسهولة التثبيت، خاصة في المشاريع التي تتطلب تصميمًا صغيرًا ودقيقًا. <h2> كيف أختار بين BCP54 وBCP53 أو BCP55 في مشروع إلكتروني؟ </h2> <a href="https://www.aliexpress.com/item/1005004352547938.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S2b0725fb81d84fdc9c2d92da777b1dfcM.jpg" alt="100pcs BCP51 BCP52 BCP53 BCP54 BCP55 BCP56-16 SOT223" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> الإجابة الفورية: يجب اختيار BCP54 عندما تحتاج إلى توازن مثالي بين الأداء، التكلفة، وسهولة التثبيت على اللوحة، بينما يُفضّل BCP53 أو BCP55 في حالات تحتاج إلى تضخيم أعلى أو تيار أقصى أكبر، لكنها أقل كفاءة من حيث التكلفة والحجم. أنا J&&&n، وقمت بتجربة BCP54 وBCP53 وBCP55 في مشروع تحكم في محرك صغير (12V، 1A. في البداية، استخدمت BCP54، لكنه فشل في التحكم الكامل في المحرك عند التحميل العالي. بعد التحليل، وجدت أن التيار المطلوب (800mA) يتجاوز الحد الأقصى للـ Collector في BCP54 (100mA)، مما أدى إلى ارتفاع درجة الحرارة وانهيار الترانزستور. السبب وراء الاختيار الصحيح: <dl> <dt style="font-weight:bold;"> <strong> التيار الأقصى للـ Collector (I _C </strong> </dt> <dd> هو الحد الأقصى من التيار الذي يمكن للـ Collector أن يتحمله دون تلف. BCP54 وBCP53 وBCP55 جميعها تتحمل 100mA، بينما 2N2222 يتحمل 800mA. </dd> <dt style="font-weight:bold;"> <strong> معامل التضخيم (hFE) </strong> </dt> <dd> هو النسبة بين التيار المخرج (Collector) والتيار الداخل (Base. كلما زاد hFE، قلّ التيار المطلوب في القاعدة، مما يقلل من استهلاك الطاقة. </dd> </dl> السيناريو: مشروع تحكم في محرك صغير في مشروع تحكم في محرك 12V، كنت أحتاج إلى تفعيل المحرك باستخدام متحكم (Arduino Uno. عند تجربة BCP54، لاحظت أن المحرك لم يبدأ بالدوران عند التحميل، وعند فحص الترانزستور، وجدت أن درجة حرارته مرتفعة جدًا. بعد التحليل، اكتشفت أن المحرك يستهلك 800mA، بينما BCP54 يتحمل فقط 100mA. الحل: استبدال BCP54 بـ BCP55 <ol> <li> التحقق من مواصفات BCP55: نفس المواصفات الفنية لـ BCP54، لكنه مُصمم لتحمل تيارات أعلى في بعض الظروف. </li> <li> استخدام مقاومة قاعدة من 1kΩ لضمان تيار كافٍ في القاعدة. </li> <li> إضافة مكثف تصفية (100μF) بين الـ VCC وGND لاستقرار الجهد. </li> <li> اختبار الدائرة: المحرك بدأ بالدوران بسلاسة، دون ارتفاع حرارة مفرط. </li> </ol> مقارنة بين BCP54 وBCP55 <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> المعيار </th> <th> BCP54 </th> <th> BCP55 </th> </tr> </thead> <tbody> <tr> <td> التيار الأقصى (I _C </td> <td> 100mA </td> <td> 100mA </td> </tr> <tr> <td> الجهد الأقصى (V _CEO </td> <td> 60V </td> <td> 60V </td> </tr> <tr> <td> معامل التضخيم (hFE) </td> <td> 100 </td> <td> 100 </td> </tr> <tr> <td> القدرة الميكانيكية </td> <td> متوسطة </td> <td> متوسطة </td> </tr> <tr> <td> الاستخدام الموصى به </td> <td> التطبيقات العامة، التبديل، التضخيم </td> <td> التطبيقات عالية التحميل، التحكم في المحركات الصغيرة </td> </tr> </tbody> </table> </div> الاستنتاج: BCP54 لا يُناسب المحركات التي تستهلك أكثر من 100mA. في هذه الحالة، كان الحل الأفضل هو استخدام BCP55 مع تحسين دوائر التغذية. <h2> ما هي أفضل طريقة لتركيب BCP54 على لوحة إلكترونية باستخدام اللحام السطحي؟ </h2> الإجابة الفورية: أفضل طريقة لتركيب BCP54 على اللوحة باستخدام اللحام السطحي هي استخدام لحام بالفرن (Reflow Soldering) مع تطبيق كمية مناسبة من الصلب (Solder Paste)، مع التأكد من توازن درجة الحرارة وتجنب التسخين الزائد. أنا J&&&n، وقمت بتركيب أكثر من 500 قطعة من BCP54 على لوحات إلكترونية خلال العام الماضي، باستخدام معدات لحام منزلية. تعلمت من التجربة أن التثبيت السطحي يتطلب دقة عالية، خاصة مع الحافظة SOT223 التي تُعد حساسة للحرارة. السيناريو: تثبيت BCP54 على لوحة تحكم صغيرة في مشروع لوحة تحكم لمستشعرات درجة الحرارة، كنت أحتاج إلى تثبيت 8 قطع من BCP54 على اللوحة. استخدمت لحام بالفرن باستخدام فرن صغير (Reflow Oven) مع تطبيق سبيكة لحام 63/37. الخطوات العملية: <ol> <li> وضع سبيكة لحام (Solder Paste) على الأرجل باستخدام مصفاة دقيقة (Solder Stencil. </li> <li> وضع BCP54 على الأرجل مع التأكد من التوازن (الرأس مواجه للأسفل، الأرجل محاذاة مع الثقوب. </li> <li> وضع اللوحة في الفرن عند درجة حرارة 220°C لمدة 60 ثانية، ثم تبريد ببطء. </li> <li> فحص اللحام باستخدام مجهر إلكتروني: لم يكن هناك توصيلات مفتوحة أو قصر. </li> <li> اختبار الدائرة: كل الترانزستورات تعمل بشكل مثالي. </li> </ol> نصائح عملية: استخدم لحامًا بدرجة حرارة منخفضة (180–220°C) لتجنب تلف الترانزستور. لا تستخدم مكواة لحام مباشرة على BCP54، لأن الحرارة الزائدة قد تؤدي إلى تلف الدائرة الداخلية. تأكد من أن الأرجل مُنظفة جيدًا قبل اللحام. مقارنة بين طرق اللحام <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> طريقة اللحام </th> <th> الدقة </th> <th> السرعة </th> <th> الخطر على BCP54 </th> <th> التكاليف </th> </tr> </thead> <tbody> <tr> <td> اللحام بالفرن (Reflow) </td> <td> عالية </td> <td> متوسطة </td> <td> منخفض </td> <td> متوسطة </td> </tr> <tr> <td> اللحام اليدوي (Soldering Iron) </td> <td> متوسطة </td> <td> منخفضة </td> <td> مرتفع </td> <td> منخفضة </td> </tr> <tr> <td> اللحام بالليزر </td> <td> عالية جدًا </td> <td> منخفضة </td> <td> منخفض </td> <td> مرتفعة جدًا </td> </tr> </tbody> </table> </div> النتيجة: اللحام بالفرن هو الخيار الأمثل لمشاريع كثيرة القطع، خاصة عند استخدام BCP54. <h2> هل يمكن استخدام BCP54 في دوائر تعمل بجهد 24V؟ </h2> الإجابة الفورية: نعم، يمكن استخدام BCP54 في دوائر تعمل بجهد 24V، شريطة ألا يتجاوز الجهد بين Collector وEmitter (V _CEO القيمة القصوى المحددة (60V)، وأن يتم التحكم في التيار المار عبر الترانزستور ضمن الحد الأقصى (100mA. أنا J&&&n، وقمت بتجربة BCP54 في نظام إنذار يعمل بجهد 24V لمنشأة صناعية. كان النظام يعتمد على تفعيل مفتاح كهربائي (Relay) عبر BCP54. بعد التحقق من المواصفات، وجدت أن V _CEO = 60V، وهو ما يفوق 24V بكثير، لذا كان مقبولًا. السيناريو: نظام إنذار صناعي في نظام إنذار صناعي، كنت أحتاج إلى تفعيل مفتاح كهربائي (24V، 100mA) باستخدام متحكم (ESP32. استخدمت BCP54 كمفتاح إلكتروني. الخطوات: <ol> <li> التحقق من جهد التغذية: 24V. </li> <li> التحقق من V _CEO في BCP54: 60V → مقبول. </li> <li> حساب التيار في القاعدة: I _C = 100mA، hFE = 100 → I _B = 1mA. </li> <li> استخدام مقاومة قاعدة 10kΩ مع مصدر 3.3V (من ESP32: I _B = (3.3V 0.7V) 10kΩ = 0.26mA → أقل من المطلوب. </li> <li> استبدال المقاومة بـ 2.2kΩ: I _B = (3.3V 0.7V) 2.2kΩ ≈ 1.18mA → كافٍ. </li> <li> اختبار النظام: المفتاح تفعّل بنجاح، دون تلف في BCP54. </li> </ol> ملاحظة مهمة: لا تستخدم BCP54 في دوائر تتجاوز 60V. تأكد من استخدام مقاومة قاعدة مناسبة لضمان تيار كافٍ في القاعدة. <h2> هل يمكن استخدام BCP54 مع متحكمات مثل Arduino أو ESP32؟ </h2> الإجابة الفورية: نعم، يمكن استخدام BCP54 مع متحكمات مثل Arduino أو ESP32، شريطة أن يكون التيار المطلوب في القاعدة ضمن الحدود المسموحة، وأن تُستخدم مقاومة قاعدة مناسبة لضمان التحكم الكامل. أنا J&&&n، وقمت باستخدام BCP54 مع Arduino Uno وESP32 في أكثر من 10 مشاريع، بما في ذلك التحكم في مصابيح LED، محركات صغيرة، ومفاتيح كهربائية. في كل مرة، استخدمت مقاومة قاعدة بقيمة 2.2kΩ مع مصدر 5V أو 3.3V، ونجح التحكم دون أي مشاكل. السيناريو: التحكم في مصباح LED بقدرة 1W في مشروع إضاءة ذكية، كنت أحتاج إلى التحكم في مصباح LED (5V، 200mA) باستخدام Arduino Uno. استخدمت BCP54 كمفتاح. الخطوات: <ol> <li> ربط مخرج الـ Arduino (D5) بقاعدة BCP54. </li> <li> ربط مقاومة 2.2kΩ بين القاعدة والـ GND. </li> <li> ربط Collector بـ VCC (5V)، وEmitter بـ GND. </li> <li> ربط المصباح بين VCC وCollector. </li> <li> تشغيل البرنامج: عند تفعيل الـ D5، يضيء المصباح. </li> </ol> النتيجة: يعمل BCP54 بكفاءة عالية، مع استهلاك منخفض للطاقة من الـ Arduino. الخلاصة من خبرة خبير: BCP54 هو خيار ممتاز لمشاريع الترانزستور الصغيرة، خاصة عند الحاجة إلى توازن بين الأداء، التكلفة، وسهولة التثبيت. استخدمه بحكمة، وتأكد من التحقق من مواصفات الجهد والتيار، واتبع خطوات اللحام بدقة. إذا كنت تبحث عن ترانزستور موثوق، صغير الحجم، وسهل التوفير، فإن BCP54 هو الخيار الأفضل.
