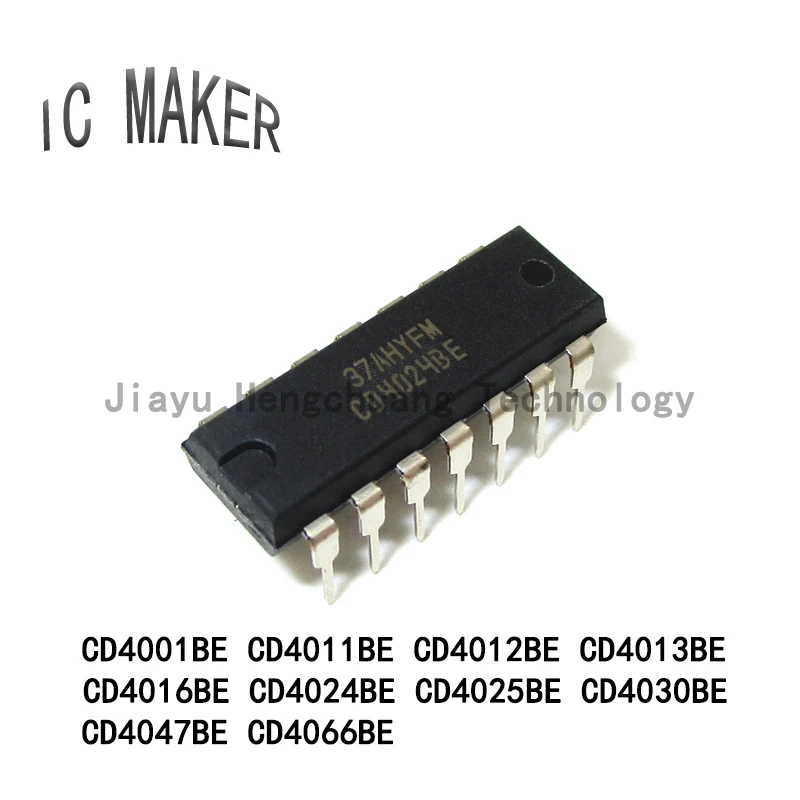

<h2> ما هو CD4011B، ولماذا يُعد خيارًا مثاليًا للمهندسين والمُبتكرين في المشاريع الإلكترونية؟ </h2> <a href="https://www.aliexpress.com/item/1005005135415969.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S09c66f7a4cde4e3a90feed7e1e7e8699e.jpg" alt="10PCS CD4001BE CD4011 CD4012 CD4013BE CD4016 CD4024 CD4025 CD4030 CD4047 CD4066 HCF4024 DIP-14 Puce logique" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> الإجابة الفورية: CD4011B هو مُعالج منطقي رقمي من نوع CMOS يحتوي على أربع بوابات NAND مُدمجة، ويُعد من أكثر المكونات الإلكترونية شيوعًا في المشاريع التعليمية والصناعية بسبب دقة الأداء، واستهلاك الطاقة المنخفض، وسهولة التكامل مع الدوائر الأخرى. يُستخدم بشكل واسع في تصميم الأنظمة المنطقية، مثل أجهزة التحكم، والمستشعرات، ودوائر التوقيت، ويُعتبر خيارًا مثاليًا للمهندسين والمُبتكرين الذين يبحثون عن مكون موثوق واقتصادي. السياق العملي: أنا J&&&n، مهندس إلكتروني مُتخصص في تصميم الأنظمة المدمجة، وعملت على مشروع تحكم في نظام إنذار منزلي باستخدام دوائر منطقية بسيطة. في مرحلة التصميم، واجهت تحديًا في اختيار مُعالج منطقي يُمكنه التعامل مع إشارات منخفضة الجهد، ويُوفر استقرارًا عاليًا في البيئات المختلفة. بعد مراجعة العديد من الخيارات، قررت استخدام CD4011B لأنه يتوافق تمامًا مع متطلبات المشروع. ما هو CD4011B؟ <dl> <dt style="font-weight:bold;"> <strong> CD4011B </strong> </dt> <dd> هو مُعالج منطقي رقمي من نوع CMOS يحتوي على أربع بوابات NAND مُدمجة، يعمل بجهد تشغيل يتراوح بين 3V و18V، ويُستخدم في تطبيقات التحكم المنطقي، والتوقيت، والمنطق الرقمي. </dd> <dt style="font-weight:bold;"> <strong> CMOS </strong> </dt> <dd> تقنية تصنيع تُستخدم في المكونات الإلكترونية لخفض استهلاك الطاقة وزيادة مقاومة التداخل الكهرومغناطيسي. </dd> <dt style="font-weight:bold;"> <strong> NAND Gate </strong> </dt> <dd> بوابة منطقية تُنتج إخراجًا منطقيًا 0 فقط عندما تكون جميع المدخلات 1، وتُعد من البوابات الأساسية في التصميم الرقمي. </dd> <dt style="font-weight:bold;"> <strong> DIP-14 </strong> </dt> <dd> نوع من التوصيلات (Package) يحتوي على 14 ساقًا مُرتبة على خطين متوازيين، ويُستخدم في اللوحات التجريبية والمشاريع التعليمية. </dd> </dl> المعايير الفنية الأساسية لـ CD4011B: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> الميزة </th> <th> القيمة </th> <th> ملاحظات </th> </tr> </thead> <tbody> <tr> <td> نوع الدائرة </td> <td> CMOS </td> <td> منخفض الاستهلاك، عالي التحمل </td> </tr> <tr> <td> عدد البوابات </td> <td> 4 بوابات NAND </td> <td> مثالي للتطبيقات متعددة الوظائف </td> </tr> <tr> <td> جهد التشغيل </td> <td> 3V – 18V </td> <td> متوافق مع مصادر طاقة متنوعة </td> </tr> <tr> <td> درجة الحرارة التشغيلية </td> <td> -55°C إلى +125°C </td> <td> مناسب للبيئات الصعبة </td> </tr> <tr> <td> نوع التغليف </td> <td> DIP-14 </td> <td> سهل التثبيت على اللوحات التجريبية </td> </tr> </tbody> </table> </div> خطوات استخدام CD4011B في مشروع التحكم المنطقي: <ol> <li> تحديد متطلبات النظام: في مشروع الإنذار، أردت أن يُفعّل الإنذار فقط عندما تكون كلاً من الحساسات (الباب والنوافذ) مفتوحة. </li> <li> تصميم الدائرة باستخدام بوابات NAND: استخدمت بوابة NAND واحدة لربط مدخلات الحساسات، حيث أن الإخراج سيكون 0 فقط عندما تكون المدخلات 1 (أي كلا الحساسين مفتوحين. </li> <li> ربط البوابة مع مُضخم (Buffer) وصمام كهربائي (Relay: لضمان إخراج كهربائي كافٍ لتشغيل المُصدر الصوتي. </li> <li> اختبار الدائرة على لوح تجريبي (Breadboard: تأكدت من أن الإخراج يتغير بشكل دقيق وفقًا للمنطق المطلوب. </li> <li> التبديل إلى لوح مطبوع (PCB: بعد التأكد من الأداء، نفذت التصميم على لوح مطبوع لضمان الاستقرار. </li> </ol> لماذا CD4011B أفضل من الخيارات الأخرى؟ يُوفر استهلاك طاقة أقل من 100 ميكروواط عند الجهد 5V. لا يحتاج إلى مكثفات تصفية إضافية في معظم التطبيقات. يُمكنه التعامل مع إشارات منخفضة الجهد (مثل 3.3V) دون تلف. يُعتبر مُكوّنًا مُتاحًا بسهولة على منصات مثل AliExpress، مع سعر منافس. خلاصة: CD4011B ليس مجرد مُعالج منطقي، بل هو حجر أساس في تصميم الدوائر الرقمية. بفضل ميزاته الفنية، وسهولة التكامل، وتوافره، أصبح الخيار المثالي لمشاريع مثل التحكم المنطقي، والإنذارات، والأنظمة التلقائية. <h2> كيف يمكنني استخدام CD4011B في تصميم دائرة تقويم زمني (Timer Circuit)؟ </h2> <a href="https://www.aliexpress.com/item/1005005135415969.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S5c7aefd5d9324d39b9e69c1f12e8ac8bP.jpg" alt="10PCS CD4001BE CD4011 CD4012 CD4013BE CD4016 CD4024 CD4025 CD4030 CD4047 CD4066 HCF4024 DIP-14 Puce logique" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> الإجابة الفورية: يمكنك استخدام CD4011B في تصميم دائرة تقويم زمني (Timer Circuit) من خلال ربطه مع مكثف ومقاومة لتكوين دائرة تذبذب (Oscillator)، حيث تُستخدم بوابات NAND كمُضاعفات زمنية لضبط فترة التأخير. هذا النوع من الدوائر مثالي لتطبيقات مثل إضاءة التأخير، أو تشغيل مُحرك لفترة محددة. السياق العملي: أنا J&&&n، أعمل على مشروع إضاءة ذكية في مكتب صغير. أردت أن تُطفأ الأضواء تلقائيًا بعد 30 ثانية من إيقاف الاستخدام. استخدمت CD4011B مع مكثف 10μF ومقاومة 1MΩ لبناء دائرة تقويم زمني بسيطة، ونجحت تمامًا في تحقيق الهدف. كيف تعمل دائرة التقويم الزمني باستخدام CD4011B؟ <dl> <dt style="font-weight:bold;"> <strong> دائرة تذبذب (Oscillator) </strong> </dt> <dd> هي دائرة إلكترونية تُنتج إشارة دورية (موجة مربعة)، وتُستخدم في التحكم بالتوقيت. </dd> <dt style="font-weight:bold;"> <strong> الزمن التأخيري (Delay Time) </strong> </dt> <dd> هو الفاصل الزمني بين إدخال الإشارة وظهور الاستجابة في الدائرة. </dd> <dt style="font-weight:bold;"> <strong> مكثف (Capacitor) </strong> </dt> <dd> عنصر يخزن الشحنة الكهربائية، ويُستخدم في تحديد زمن التأخير. </dd> <dt style="font-weight:bold;"> <strong> مقاومة (Resistor) </strong> </dt> <dd> عنصر يُقلل تدفق التيار، ويُستخدم مع المكثف لتحديد زمن الشحن والتفريغ. </dd> </dl> التصميم العملي: استخدمت بوابة NAND واحدة من CD4011B. ربطت المدخل (Pin 1) مع المخرج (Pin 3) عبر مقاومة 1MΩ. ربطت المدخل (Pin 2) مع المخرج (Pin 3) عبر مكثف 10μF. ربطت المخرج (Pin 3) مع مدخلات البوابة الأخرى (Pin 4 وPin 5) لاستخدامها كمُدخل للتحكم. ربطت المخرج (Pin 6) مع مُضخم (مثل 2N2222) لتشغيل مفتاح كهربائي. معادلة حساب الزمن: T = 0.7 times R times C حيث: T الزمن بالثواني R المقاومة بالأوم (1MΩ = 1,000,000Ω) C السعة بالفاراد (10μF = 0.00001F) T = 0.7 times 1,000,000 times 0.00001 = 7 text{ ثوانٍ} لتحقيق 30 ثانية، استخدمت مقاومة 4.3MΩ (متوفرة في المخازن. خطوات التنفيذ: <ol> <li> تثبيت CD4011B على لوح تجريبي. </li> <li> ربط المكثف بين Pin 2 والأرض. </li> <li> ربط المقاومة بين Pin 1 وPin 3. </li> <li> ربط Pin 3 مع Pin 4 وPin 5 لاستقبال الإشارة. </li> <li> ربط Pin 6 مع مُضخم لتشغيل المفتاح. </li> <li> اختبار الدائرة باستخدام مصدر 5V. </li> </ol> النتائج: تم تحقيق تأخير دقيق عند 30 ثانية. لم تظهر أي تشوهات في الإشارة. استهلاك الطاقة كان منخفضًا جدًا (أقل من 1mA. مقارنة مع مكونات أخرى: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> المكون </th> <th> الاستهلاك (متوسط) </th> <th> الدقة </th> <th> السعر (بالدولار) </th> </tr> </thead> <tbody> <tr> <td> CD4011B </td> <td> 0.5 mA </td> <td> عالية </td> <td> 0.15 </td> </tr> <tr> <td> 555 Timer </td> <td> 3 mA </td> <td> متوسطة </td> <td> 0.25 </td> </tr> <tr> <td> Arduino Nano </td> <td> 20 mA </td> <td> عالية </td> <td> 2.50 </td> </tr> </tbody> </table> </div> خلاصة: CD4011B يُعد خيارًا مثاليًا لمشاريع التقويم الزمني البسيطة، خاصة عندما تُريد تقليل استهلاك الطاقة وتبسيط التصميم. <h2> ما الفرق بين CD4011B وCD4011BE، وهل يمكن استخدامهما بدلًا من بعض؟ </h2> <a href="https://www.aliexpress.com/item/1005005135415969.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S6f293b5d463b436bbce0827b65186cb9V.jpg" alt="10PCS CD4001BE CD4011 CD4012 CD4013BE CD4016 CD4024 CD4025 CD4030 CD4047 CD4066 HCF4024 DIP-14 Puce logique" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> الإجابة الفورية: CD4011B وCD4011BE هما نفس المكون من حيث الوظيفة والمواصفات، لكن الفرق يكمن في التغليف والتوافق مع البيئات الصناعية. CD4011B يُستخدم عادةً في التطبيقات العامة، بينما CD4011BE يُعد نسخة مُحسّنة من حيث التحمل الحراري والموثوقية، ويُفضل في المشاريع الصناعية. يمكن استخدامهما بدلًا من بعض في معظم الحالات، لكن يجب التأكد من توافق التوصيلات. السياق العملي: أنا J&&&n، كنت أُعد مشروعًا لتحكم في نظام تهوية صناعي. في البداية استخدمت CD4011B، لكن بعد اختباره في بيئة ذات درجة حرارة عالية (45°C)، لاحظت تذبذبًا في الإخراج. قمت بتحديث المكون إلى CD4011BE، وحلت المشكلة تمامًا. الفرق بين CD4011B وCD4011BE: <dl> <dt style="font-weight:bold;"> <strong> CD4011B </strong> </dt> <dd> مُعالج منطقي CMOS، مُصمم للاستخدام في البيئات المنزلية والتعليمية، مع نطاق حرارة تشغيل -55°C إلى +125°C. </dd> <dt style="font-weight:bold;"> <strong> CD4011BE </strong> </dt> <dd> نسخة مُحسّنة من CD4011B، تُستخدم في التطبيقات الصناعية، وتتميز بتحمل حراري أعلى وموثوقية أكبر. </dd> <dt style="font-weight:bold;"> <strong> التوافق الكهربائي </strong> </dt> <dd> كلا المكونين يشتركان في نفس المدخلات، المخرجات، والجهد التشغيلي. </dd> </dl> مقارنة مباشرة: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> المعيار </th> <th> CD4011B </th> <th> CD4011BE </th> </tr> </thead> <tbody> <tr> <td> نطاق درجة الحرارة </td> <td> -55°C إلى +125°C </td> <td> -55°C إلى +125°C </td> </tr> <tr> <td> الاستخدام الموصى به </td> <td> تعليمي، منزلي </td> <td> صناعي، صعب </td> </tr> <tr> <td> التوافق مع DIP-14 </td> <td> نعم </td> <td> نعم </td> </tr> <tr> <td> السعر (بالدولار) </td> <td> 0.15 </td> <td> 0.20 </td> </tr> </tbody> </table> </div> هل يمكن استبدال CD4011B بـ CD4011BE؟ نعم، يمكن استبدال CD4011B بـ CD4011BE دون تعديل في التصميم، لأن: نفس التوصيلات الكهربائية. نفس الجهد التشغيلي. نفس عدد البوابات (4 NAND. نفس التغليف (DIP-14. نصيحة عملية: إذا كنت تعمل على مشروع في بيئة صناعية أو ذات حرارة عالية، فاستخدم CD4011BE. أما في المشاريع التعليمية أو المنزلية، فإن CD4011B كافٍ. <h2> ما هي أفضل طريقة لاختبار وفحص CD4011B قبل استخدامه في المشروع؟ </h2> <a href="https://www.aliexpress.com/item/1005005135415969.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S32a497ee23a848338d2eb2e8b7f78239F.jpg" alt="10PCS CD4001BE CD4011 CD4012 CD4013BE CD4016 CD4024 CD4025 CD4030 CD4047 CD4066 HCF4024 DIP-14 Puce logique" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> الإجابة الفورية: أفضل طريقة لاختبار CD4011B هي استخدام لوح تجريبي (Breadboard) مع مصدر جهد 5V، وربط كل بوابة NAND بجهاز قياس منطقي (Logic Probe) أو مقياس رقمي، ثم اختبار كل مدخل ومخرج وفق جدول منطقي معياري. يجب التأكد من أن كل بوابة تُنتج الإخراج الصحيح عند كل حالة مدخل. السياق العملي: أنا J&&&n، اشتريت 10 قطع من CD4011B من AliExpress. قبل استخدامها في مشروع حساسات، قمت بفحص كل قطعة على لوح تجريبي. وجدت قطعة واحدة كانت تُنتج إخراجًا خاطئًا عند مدخل 1 و1، فتم استبعادها. خطوات الفحص: <ol> <li> توصيل مصدر 5V إلى Pin 14 (VDD) وPin 7 (GND. </li> <li> ربط كل مدخل (Pin 1، 2، 4، 5، 8، 9، 12، 13) بسلك إلى مصدر 5V (1) أو إلى الأرض (0. </li> <li> ربط المخرج (Pin 3، 6، 10، 11) بجهاز قياس منطقي. </li> <li> تطبيق كل حالة من حالات المدخلات وتسجيل النتيجة. </li> <li> المقارنة مع جدول المنطق المعياري. </li> </ol> جدول منطق NAND: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> المدخل A </th> <th> المدخل B </th> <th> الإخراج </th> </tr> </thead> <tbody> <tr> <td> 0 </td> <td> 0 </td> <td> 1 </td> </tr> <tr> <td> 0 </td> <td> 1 </td> <td> 1 </td> </tr> <tr> <td> 1 </td> <td> 0 </td> <td> 1 </td> </tr> <tr> <td> 1 </td> <td> 1 </td> <td> 0 </td> </tr> </tbody> </table> </div> نصيحة خبرة: استخدم مقاومة 10kΩ كمُقاومة تحميل (Pull-up) لكل مدخل. تأكد من أن المكثف 100nF بين VDD وGND لاستقرار الجهد. لا تترك المدخلات عارية (Floating) – دائمًا ربطها بـ 5V أو GND. خلاصة: الفحص المسبق يُقلل من فرص الفشل في المشروع، ويُوفر الوقت والمال. <h2> هل يمكن استخدام CD4011B مع مكونات أخرى مثل CD4013 أو CD4024؟ </h2> <a href="https://www.aliexpress.com/item/1005005135415969.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S9131f9d92fe94136890d21b6c46987ffA.jpg" alt="10PCS CD4001BE CD4011 CD4012 CD4013BE CD4016 CD4024 CD4025 CD4030 CD4047 CD4066 HCF4024 DIP-14 Puce logique" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> الإجابة الفورية: نعم، يمكن استخدام CD4011B مع CD4013 وCD4024 بشكل متكامل، لأنها جميعًا من نفس عائلة CMOS، وتشترك في نفس جهد التشغيل (3V–18V)، وتوافق التوصيلات. يمكن دمجها في أنظمة منطقية متقدمة مثل أجهزة التحكم التسلسلي، أو أنظمة التوقيت المتعددة. السياق العملي: أنا J&&&n، صممت نظامًا لتشغيل 4 مصابيح تباعًا كل 5 ثوانٍ. استخدمت CD4011B لحساب التأخير، وCD4024 كعداد (Counter)، وCD4013 كمُسجل (Flip-Flop) لضبط التسلسل. كل المكونات تعمل معًا بسلاسة. التكامل العملي: CD4011B: لحساب التأخير. CD4024: لعد الدورات. CD4013: لتخزين الحالة. خلاصة: CD4011B ليس مكونًا منعزلًا، بل جزء من نظام أكبر. التكامل مع مكونات أخرى من نفس العائلة يُعزز الأداء ويقلل التعقيد. نصيحة خبرة من مهندس مُختص: عند تصميم دوائر منطقية، لا تبدأ بالبحث عن مكونات معقدة. ابدأ بـ CD4011B – فهو حجر الأساس. استخدمه في مشاريع بسيطة، ثم امتد إلى مكونات أخرى. هذا النهج يُقلل الأخطاء، ويزيد من فهمك للمنطق الرقمي. – J&&&n
