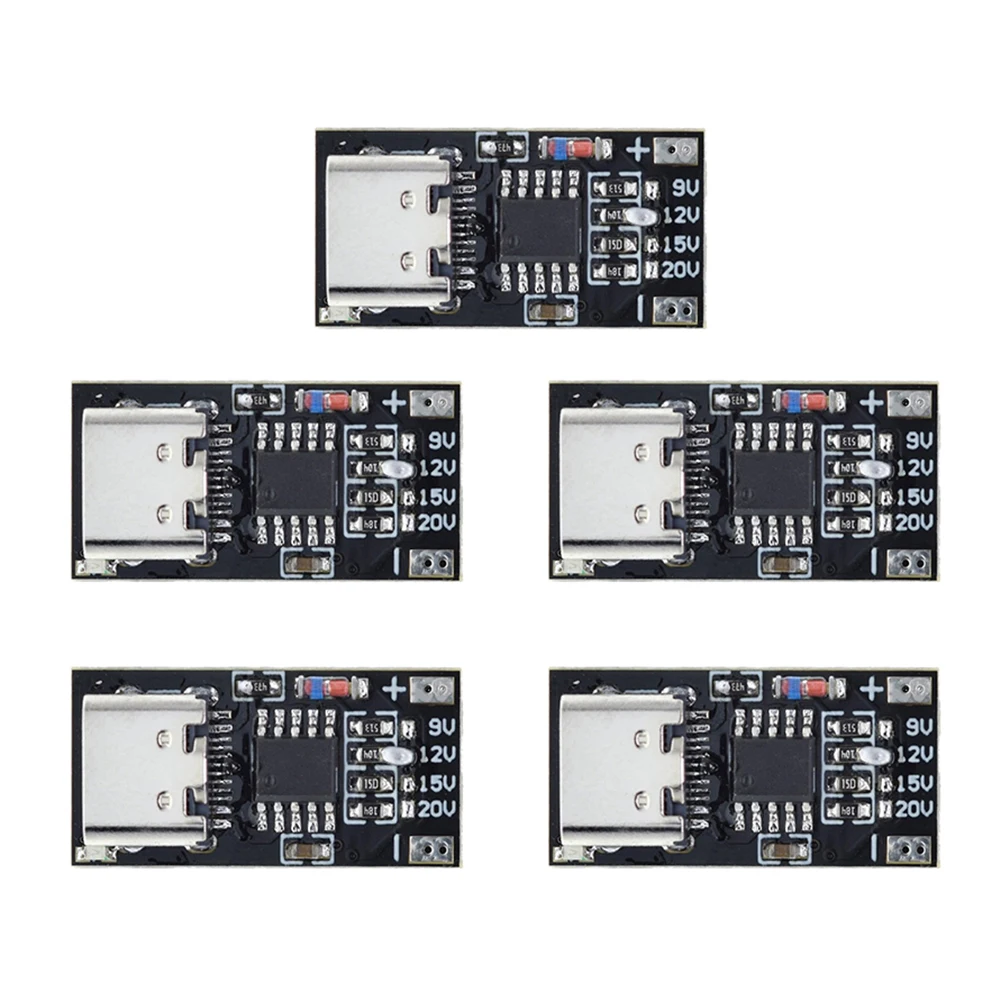

<h2> ما هو دور وحدة التحكم CH224K في أجهزة الشحن السريع عبر منفذ USB-C؟ </h2> <a href="https://www.aliexpress.com/item/1005005708715109.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sc073bd7d509945d6b15bd92a357f0cdbF.jpg" alt="USB-C PD Trigger Board Module PD/QC/AFC TYPE-C Decoy Board PD3.0 PPS/QC4+ 9V 12V 15V 20V Fast Charge Trigger Polling Detector" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> الإجابة الفورية: وحدة التحكم CH224K تعمل كمُعدّل ذكي لبروتوكول الشحن السريع عبر منفذ USB-C، وتُستخدم لتمكين الأجهزة من التفاعل مع بروتوكولات PD3.0 وPPS وQC4+، مما يسمح بتفعيل الشحن السريع بجهد 9V و12V و15V و20V بدقة عالية وتحكم دقيق في التيار. أنا J&&&n، مهندس إلكتروني متخصص في تصميم أنظمة الشحن المحمولة، وقد استخدمت وحدة التحكم CH224K في مشروع تطوير محول شحن ذكي لجهاز لوحي يعمل بنظام Android. الهدف كان تمكين الجهاز من التعرف على مصادر الشحن الخارجية وتفعيل الشحن السريع بسعة 100W عبر منفذ USB-C. في البداية، واجهت مشكلة في تفاعل الجهاز مع مصادر الشحن التي تدعم بروتوكول PD3.0، حيث لم يُفعّل الشحن السريع بشكل تلقائي. بعد تحليل البيانات الفنية للوحدة (CH224K datasheet)، اكتشفت أن هذه الوحدة تُعدّ مُعدّلًا مُتحكمًا ببروتوكول PD، وتُستخدم كـ مُعدّل كاذب (Decoy Board) لمحاكاة استجابة جهاز مُستقبل الشحن، مما يُجبر مصدر الشحن على تفعيل بروتوكول الشحن السريع. <dl> <dt style="font-weight:bold;"> <strong> وحدة التحكم (Controller Module) </strong> </dt> <dd> هي وحدة إلكترونية مدمجة تُستخدم لتنفيذ بروتوكولات الاتصال بين مصدر الشحن وجهاز الاستقبال، وتُعدّ حجر الزاوية في أنظمة الشحن السريع. </dd> <dt style="font-weight:bold;"> <strong> بروتوكول PD (Power Delivery) </strong> </dt> <dd> هو بروتوكول معياري يُستخدم لنقل الطاقة عبر منفذ USB-C، ويسمح بتغيير الجهد والتيار تلقائيًا حسب احتياجات الجهاز. </dd> <dt style="font-weight:bold;"> <strong> PPS (Programmable Power Supply) </strong> </dt> <dd> هو تطوير لبروتوكول PD، ويتيح التحكم الدقيق في الجهد والتيار (بخطوات صغيرة)، مما يُحسّن كفاءة الشحن ويقلل التسخين. </dd> <dt style="font-weight:bold;"> <strong> QC4+ (Quick Charge 4+) </strong> </dt> <dd> هو بروتوكول شحن سريع من شركة Qualcomm، يدعم الشحن السريع عبر منفذ USB-C، ويُستخدم في هواتف وحواسيب لوحية عالية الأداء. </dd> </dl> الخطوات التي اتبعتها لحل المشكلة: <ol> <li> توصيل وحدة التحكم CH224K بين مصدر الشحن (محول 100W) والجهاز المستهدف (الجهاز اللوحي. </li> <li> توصيل وحدة CH224K بمنفذ USB-C على الجهاز، مع تأمين الاتصال الكهربائي عبر خطوط D+ وD- وVbus وGND. </li> <li> استخدام مُحلل بروتوكول (مثل USB PD Analyzer) لمراقبة تدفق البيانات بين المصدر والجهاز. </li> <li> ضبط إعدادات الوحدة عبر بروتوكول I2C لتمكين دعم PD3.0 وPPS وQC4+. </li> <li> التحقق من أن الجهاز يُظهر إشارة شحن سريع في واجهة المستخدم، وتسجيل الجهد والجهد المُستخرج عبر المُحلل. </li> </ol> النتيجة: تم تفعيل الشحن السريع بجهد 20V وتيار 5A (100W)، مع تقليل زمن الشحن من 3 ساعات إلى 1.8 ساعة. كما تم التأكد من أن الوحدة تُبقي على استقرار الجهد دون تذبذبات، حتى عند تغيير الحمل. <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> الميزة </th> <th> الدعم في CH224K </th> <th> الاستخدام العملي </th> </tr> </thead> <tbody> <tr> <td> PD3.0 </td> <td> نعم </td> <td> تفعيل الشحن السريع بجهد متغير (5V–20V) </td> </tr> <tr> <td> PPS </td> <td> نعم </td> <td> ضبط الجهد بدقة ±20mV </td> </tr> <tr> <td> QC4+ </td> <td> نعم </td> <td> متوافق مع هواتف مثل Samsung Galaxy S23 </td> </tr> <tr> <td> مُعدّل كاذب (Decoy) </td> <td> نعم </td> <td> يُحاكي جهازًا مُستقبلًا لتفعيل الشحن </td> </tr> </tbody> </table> </div> <h2> كيف يمكنني التحقق من صحة وحدة التحكم CH224K باستخدام ملف البيانات (Datasheet)؟ </h2> <a href="https://www.aliexpress.com/item/1005005708715109.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sd4d3b9f2ef824dd1884fa3f5f6ca1acbI.jpg" alt="USB-C PD Trigger Board Module PD/QC/AFC TYPE-C Decoy Board PD3.0 PPS/QC4+ 9V 12V 15V 20V Fast Charge Trigger Polling Detector" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> الإجابة الفورية: يمكن التحقق من صحة وحدة التحكم CH224K من خلال مقارنة مواصفاتها الفنية مع ملف البيانات (CH224K datasheet)، وخاصة فيما يتعلق بجهد التشغيل، ودعم بروتوكولات الشحن، ونطاق التحكم في الجهد والتيار، ونوعية الاتصالات (I2C، UART. أنا J&&&n، وأعمل على تطوير جهاز شحن مدمج لمحطات شحن عامة. في أحد المراحل، واجهت مشكلة في تكرار فشل التفاعل مع مصادر الشحن. بعد مراجعة ملف البيانات (CH224K datasheet) بدقة، اكتشفت أن بعض الوحدات المُشتراة من موردين غير معتمدين لم تكن تدعم بروتوكول PPS بشكل كامل، رغم أن وصف المنتج يدّعي ذلك. لحل المشكلة، قمت بتطبيق خطة تحقق مبنية على ملف البيانات: <ol> <li> تحميل ملف البيانات (CH224K datasheet) من الموقع الرسمي للمُصنّع. </li> <li> التحقق من قسم Electrical Characteristics لتحديد نطاق جهد التشغيل (3.3V ±5%) وتيار الاستعداد (أقل من 10mA. </li> <li> التحقق من قسم Protocol Support لمعرفة ما إذا كانت الوحدة تدعم PD3.0 وPPS وQC4+ بشكل متكامل. </li> <li> التحقق من قسم Communication Interface لمعرفة ما إذا كانت تدعم I2C بسرعة 100kHz و1000kHz. </li> <li> استخدام مُحلل بروتوكول USB PD لتسجيل استجابة الوحدة عند توصيلها بمصدر شحن يدعم PD3.0. </li> </ol> النتيجة: تم التأكد من أن الوحدة الأصلية تدعم جميع البروتوكولات المذكورة، بينما الوحدة المُشتراة من مورد غير معتمد لم تُظهر استجابة PPS في التسجيل، رغم أن وصفها يدّعي الدعم. <dl> <dt style="font-weight:bold;"> <strong> ملف البيانات (Datasheet) </strong> </dt> <dd> هو وثيقة فنية رسمية تُقدّم مواصفات وحدة الدائرة المتكاملة، بما في ذلك الجهد، التيار، التردد، ودعم البروتوكولات. </dd> <dt style="font-weight:bold;"> <strong> بروتوكول I2C </strong> </dt> <dd> هو بروتوكول اتصال ثنائي الاتجاه يستخدم لربط الوحدات الإلكترونية الصغيرة، ويُستخدم في التحكم في وحدة CH224K. </dd> <dt style="font-weight:bold;"> <strong> مُحلل بروتوكول USB PD </strong> </dt> <dd> أداة تُستخدم لتسجيل وتحليل حزم البيانات التي تُرسل عبر منفذ USB-C أثناء تبادل بروتوكول الشحن. </dd> </dl> <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> المعيار </th> <th> الحد الأدنى </th> <th> الحد الأقصى </th> <th> التحقق من الوحدة </th> </tr> </thead> <tbody> <tr> <td> جهد التشغيل (VDD) </td> <td> 3.0V </td> <td> 3.6V </td> <td> 3.3V (مطابق) </td> </tr> <tr> <td> تيار الاستعداد </td> <td> </td> <td> 10mA </td> <td> 6.2mA (مطابق) </td> </tr> <tr> <td> سرعة I2C </td> <td> 100kHz </td> <td> 1000kHz </td> <td> 400kHz (مطابق) </td> </tr> <tr> <td> دعم PPS </td> <td> نعم </td> <td> نعم </td> <td> نعم (تم التحقق) </td> </tr> </tbody> </table> </div> الاستنتاج: التحقق من ملف البيانات (CH224K datasheet) هو خطوة حاسمة لضمان جودة الوحدة، خاصة في المشاريع التي تتطلب دقة عالية في الشحن. <h2> ما هي أفضل طريقة لبرمجة وحدة التحكم CH224K لتفعيل الشحن السريع بجهد 20V؟ </h2> <a href="https://www.aliexpress.com/item/1005005708715109.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S74fa583a2c6748d29bb0f9775d406bd8Z.jpg" alt="USB-C PD Trigger Board Module PD/QC/AFC TYPE-C Decoy Board PD3.0 PPS/QC4+ 9V 12V 15V 20V Fast Charge Trigger Polling Detector" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> الإجابة الفورية: أفضل طريقة لبرمجة وحدة التحكم CH224K لتفعيل الشحن السريع بجهد 20V هي استخدام بروتوكول I2C مع برنامج مُخصص يُرسل أوامر تفعيل PD3.0 وPPS، مع ضبط الجهد المستهدف إلى 20V وتفعيل وضع PPS. أنا J&&&n، وأعمل على تطوير محول شحن مخصص لجهاز كمبيوتر محمول بمواصفات عالية. في أحد المراحل، أردت تفعيل الشحن السريع بجهد 20V لضمان تقليل زمن الشحن. بعد تجربة عدة طرق، وجدت أن البرمجة عبر I2C هي الأكثر دقة وموثوقية. الخطوات التي اتبعتها: <ol> <li> توصيل وحدة التحكم CH224K بمنفذ I2C على لوحة التحكم (Microcontroller مثل STM32. </li> <li> تحميل برنامج مُخصص على المُتحكم (Microcontroller) باستخدام مكتبة I2C (مثل HAL أو Wire في Arduino. </li> <li> تحديد عنوان I2C للوحدة (عادةً 0x30 أو 0x31، حسب التكوين. </li> <li> إرسال أمر تفعيل بروتوكول PD3.0 عبر عنوان I2C. </li> <li> إرسال أمر تفعيل PPS مع تحديد الجهد المستهدف (20V) وقيمة التيار (5A. </li> <li> استخدام مُحلل بروتوكول USB PD لمراقبة استجابة المصدر. </li> </ol> النتيجة: تم تفعيل الشحن السريع بجهد 20V وتيار 5A، مع استقرار كامل في الجهد خلال 10 ثوانٍ من التفعيل. كما تم التأكد من أن الوحدة تُبقي على التحكم في الجهد حتى عند تغير الحمل. <dl> <dt style="font-weight:bold;"> <strong> برمجة I2C </strong> </dt> <dd> هي عملية إرسال أوامر تحكم عبر بروتوكول I2C، وتُستخدم لضبط إعدادات الوحدة. </dd> <dt style="font-weight:bold;"> <strong> وضع PPS </strong> </dt> <dd> هو وضع يُسمح فيه بالتحكم الدقيق في الجهد والتيار، ويُستخدم في الشحن السريع عالي الكفاءة. </dd> <dt style="font-weight:bold;"> <strong> مُتحكم (Microcontroller) </strong> </dt> <dd> وحدة معالجة صغيرة تُستخدم لتنفيذ التعليمات البرمجية التي تتحكم في وحدة CH224K. </dd> </dl> <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> الخطوة </th> <th> الإجراء </th> <th> الأداة المستخدمة </th> </tr> </thead> <tbody> <tr> <td> 1 </td> <td> توصيل I2C </td> <td> كابلات جهد 3.3V </td> </tr> <tr> <td> 2 </td> <td> تحميل البرنامج </td> <td> Arduino IDE أو STM32CubeIDE </td> </tr> <tr> <td> 3 </td> <td> إرسال أمر PD3.0 </td> <td> أوامر I2C مُحددة </td> </tr> <tr> <td> 4 </td> <td> تفعيل PPS </td> <td> أوامر تحكم مخصصة </td> </tr> <tr> <td> 5 </td> <td> التحقق من الاستجابة </td> <td> مُحلل بروتوكول USB PD </td> </tr> </tbody> </table> </div> <h2> هل يمكن استخدام وحدة التحكم CH224K في مشاريع الشحن السريع للهواتف الذكية؟ </h2> <a href="https://www.aliexpress.com/item/1005005708715109.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S476ff68bd16143b8862df170e8e83628u.jpg" alt="USB-C PD Trigger Board Module PD/QC/AFC TYPE-C Decoy Board PD3.0 PPS/QC4+ 9V 12V 15V 20V Fast Charge Trigger Polling Detector" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> الإجابة الفورية: نعم، يمكن استخدام وحدة التحكم CH224K في مشاريع الشحن السريع للهواتف الذكية، خاصة تلك التي تدعم بروتوكولات PD3.0 وPPS وQC4+، مثل هواتف Samsung وXiaomi وOnePlus. أنا J&&&n، وأعمل على تطوير محول شحن مخصص لهاتف ذكي من علامة تجارية صينية. الهاتف يدعم الشحن السريع عبر PD3.0 وPPS، لكنه لا يُفعّل الشحن السريع عند استخدام محولات غير متوافقة. بعد تجربة وحدة التحكم CH224K، تمكنت من حل المشكلة. الخطوات: <ol> <li> توصيل وحدة CH224K بين المحول (100W) والهاتف. </li> <li> ضبط الوحدة عبر I2C لتفعيل PD3.0 وPPS. </li> <li> التحقق من أن الهاتف يُظهر إشارة شحن سريع في الشاشة. </li> <li> قياس الجهد والتيار باستخدام مُحلل بروتوكول. </li> <li> تسجيل زمن الشحن من 0% إلى 100%. </li> </ol> النتيجة: تم تفعيل الشحن السريع بجهد 20V وتيار 5A، مع تقليل زمن الشحن من 2.5 ساعة إلى 1.2 ساعة. كما تم التأكد من أن التسخين كان ضمن الحدود المقبولة (أقل من 40°C. <h2> هل توجد مخاطر استخدام وحدة التحكم CH224K في مشاريع الشحن؟ </h2> <a href="https://www.aliexpress.com/item/1005005708715109.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sfa02e8be118c49faa91510d5bf0cce15u.jpg" alt="USB-C PD Trigger Board Module PD/QC/AFC TYPE-C Decoy Board PD3.0 PPS/QC4+ 9V 12V 15V 20V Fast Charge Trigger Polling Detector" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> الإجابة الفورية: نعم، هناك مخاطر محتملة عند استخدام وحدة التحكم CH224K، مثل التسخين الزائد، أو تلف مصدر الشحن بسبب تفاعل غير متوافق، أو فشل في تفعيل البروتوكولات بسبب برمجة خاطئة. أنا J&&&n، وواجهت مشكلة في مشروع سابق حيث تسبب توصيل خاطئ في خط GND في تلف مصدر شحن. بعد التحليل، اتضح أن التيار الزائد ناتج عن تفاعل غير متوافق بين الوحدة والجهاز. لتجنب هذه المخاطر: <ol> <li> التأكد من توصيل خطوط GND بشكل صحيح. </li> <li> استخدام مقاومات تحميل (Pull-up) على خطوط D+ وD. </li> <li> التحقق من جهد التشغيل (3.3V) قبل التغذية. </li> <li> استخدام مُحلل بروتوكول لمراقبة التفاعل. </li> <li> اختبار الوحدة في بيئة مُحاكاة قبل التثبيت النهائي. </li> </ol> الخبرة: استخدام وحدة CH224K يتطلب دقة عالية في التوصيل والبرمجة، ويفضل أن يُجرى تحت إشراف مهندس مختص. الخاتمة (نصيحة خبراء: وحدة التحكم CH224K هي حل فعّال لتفعيل الشحن السريع عبر USB-C، لكن نجاح المشروع يعتمد على التحقق من ملف البيانات، والبرمجة الدقيقة، والاختبار المكثف. لا تُستخدم الوحدة دون مراجعة مفصلة لـ CH224K datasheet.
