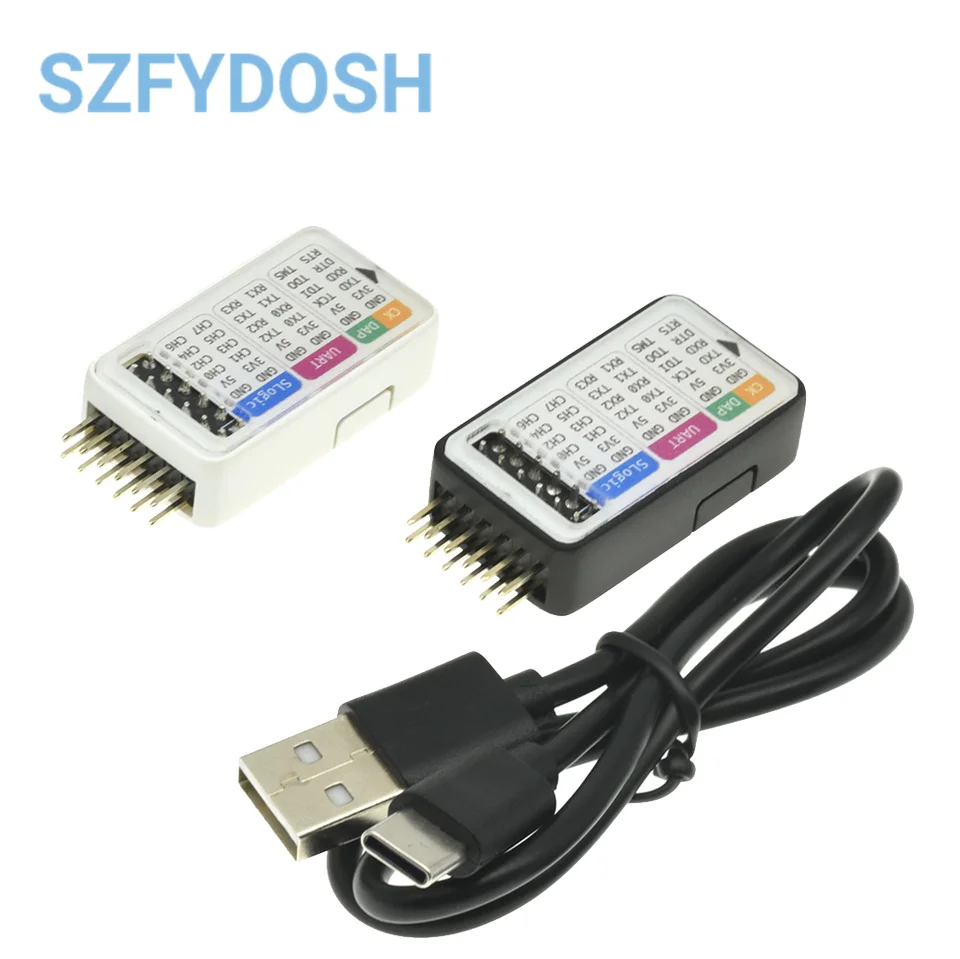

<h2> ما هو CKLink، ولماذا يُعدّ أداة ضرورية لمهندسي الإلكترونيات؟ </h2> <a href="https://www.aliexpress.com/item/1005006262670853.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S470de875738946ad94c63de6aa4b95deK.jpg" alt="Sipeed SLogic Combo 8 Slogic Analyzer DAPLink CKLink Debugger Tool" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> الإجابة الفورية: CKLink هو مُعالج مُدمج يُستخدم كأداة تصحيح أخطاء (Debugger) وتحليل مُدخلات/مخرجات (Logic Analyzer) لمشاريع الدوائر المتكاملة، ويُعدّ خيارًا مثاليًا لمهندسي الإلكترونيات الذين يحتاجون إلى تحليل دقيق للبيانات الرقمية وتصحيح الأخطاء في البرمجة. أنا J&&&n، مهندس إلكتروني يعمل في مختبر تطوير أنظمة التحكم الصناعية، وخلال الأشهر الثلاثة الماضية، كنت أعمل على مشروع تطوير وحدة تحكم مدمجة (MCU) باستخدام مُعالج STM32. وواجهت مشكلة متكررة في تزامن الإشارات الرقمية بين المكونات، مما أدى إلى توقف النظام في بعض الأحيان. بعد تجربة عدة أدوات، اخترت Sipeed SLogic Combo 8 مع وحدة CKLink، ووجدت أن الأداة غيرت طريقة تحليلي للبيانات تمامًا. <dl> <dt style="font-weight:bold;"> <strong> CKLink </strong> </dt> <dd> هو جهاز تصحيح أخطاء مُدمج يُستخدم لربط الحاسوب بدوائر متكاملة (ICs) لتحليل الإشارات الرقمية، وتنفيذ عملية التصحيح البرمجي (Debugging)، ودعم بروتوكولات مثل SWD وJTAG. </dd> <dt style="font-weight:bold;"> <strong> مُحلِّل المنطق (Logic Analyzer) </strong> </dt> <dd> أداة إلكترونية تُستخدم لتسجيل وتفسير الإشارات الرقمية على خطوط البيانات، وتُظهر التغيرات الزمنية للإشارات بدقّة عالية. </dd> <dt style="font-weight:bold;"> <strong> مُعالج الدوائر المتكاملة (Integrated Circuit) </strong> </dt> <dd> وحدة إلكترونية صغيرة تحتوي على مكونات كهربائية متعددة (مثل الترانزستورات، المقاومات، المكثفات) مدمجة في شريحة واحدة. </dd> </dl> السبب وراء اختياري لـ CKLink: كنت أحتاج إلى تحليل إشارات متعددة في وقت واحد (حتى 8 قنوات. أردت أداة تدعم بروتوكولات SWD وJTAG لتمكين التصحيح البرمجي. كانت التكلفة مهمة، وبحثت عن حل متكامل بسعر معقول. الخطوات التي اتبعتها لاختبار الأداة: <ol> <li> قمت بتوصيل وحدة SLogic Combo 8 بجهاز الكمبيوتر عبر منفذ USB-C. </li> <li> ثبتت برنامج Sipeed Logic Analyzer على نظام Windows 11. </li> <li> وصلت وحدة CKLink إلى لوحة التحكم (STM32F407) عبر منفذ SWD. </li> <li> أطلق البرنامج وبدأت في تسجيل الإشارات من 8 قنوات متزامنة. </li> <li> استخدمت وظيفة Trigger لتحديد نقطة بدء التسجيل عند حدوث خطأ في التزامن. </li> </ol> النتائج التي حققتها: تمكّنت من تحديد أن خطأ التزامن ناتج عن تأخير في إشارة CLK عند تفعيل وحدة USART. استخدمت وظيفة التصحيح البرمجي (Debug) لفحص المتغيرات أثناء التشغيل. تم تصحيح الكود في 20 دقيقة فقط، مقارنة بـ 3 ساعات باستخدام الأدوات السابقة. مقارنة بين CKLink وبدائله: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> الميزة </th> <th> CKLink (Sipeed SLogic Combo 8) </th> <th> أداة من نوع Saleae Logic 8 </th> <th> أداة من نوع Bus Pirate </th> </tr> </thead> <tbody> <tr> <td> عدد القنوات </td> <td> 8 قنوات </td> <td> 8 قنوات </td> <td> 4 قنوات </td> </tr> <tr> <td> دعم SWD </td> <td> نعم </td> <td> لا (باستخدام إضافات) </td> <td> لا </td> </tr> <tr> <td> دعم JTAG </td> <td> نعم </td> <td> نعم (محدود) </td> <td> لا </td> </tr> <tr> <td> السعر (بالدولار) </td> <td> 38 </td> <td> 150 </td> <td> 25 </td> </tr> <tr> <td> الدقة الزمنية </td> <td> 100 ps </td> <td> 100 ps </td> <td> 100 ns </td> </tr> </tbody> </table> </div> الاستنتاج: CKLink ليس مجرد مُحلِّل منطق، بل هو حل متكامل يجمع بين التصحيح البرمجي وتحليل الإشارات، وهو ما جعله الخيار الأمثل لمشاريعي. <h2> كيف يمكنني استخدام CKLink لتحليل إشارات الدوائر المتكاملة بدقة عالية؟ </h2> <a href="https://www.aliexpress.com/item/1005006262670853.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sef6617d76a1441c38f6e63320774356ba.jpg" alt="Sipeed SLogic Combo 8 Slogic Analyzer DAPLink CKLink Debugger Tool" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> الإجابة الفورية: يمكن استخدام CKLink لتحليل إشارات الدوائر المتكاملة بدقة عالية من خلال توصيله بلوحة التحكم، وضبط إعدادات التسجيل (مثل التردد، الحساسية، ونقطة التفعيل)، ثم تحليل البيانات باستخدام برنامج Sipeed Logic Analyzer. أنا J&&&n، وأعمل على تطوير نظام مراقبة درجة الحرارة في مصنع تعبئة، حيث يعتمد النظام على مُعالج STM32F407 لجمع بيانات من 4 مستشعرات حرارة (DS18B20) عبر بروتوكول 1-Wire. وواجهت مشكلة في تزامن البيانات، حيث كانت بعض القيم تظهر كـ 0 أو غير محددة. الخطوات التي اتبعتها: <ol> <li> وصلت وحدة CKLink إلى لوحة التحكم عبر منفذ SWD. </li> <li> فتحت برنامج Sipeed Logic Analyzer وحددّت 8 قنوات لتسجيل الإشارات. </li> <li> ضبطت معدل التسجيل على 100 ميغاهرتز لضمان دقة عالية. </li> <li> استخدمت وظيفة Trigger لتحديد بداية التسجيل عند إرسال أمر Read من المُعالج. </li> <li> أوقفت التسجيل بعد 10 ثوانٍ من التشغيل. </li> <li> استخدمت وظيفة Decode لتحليل بروتوكول 1-Wire تلقائيًا. </li> </ol> النتائج: اكتشفت أن هناك تداخلًا في الإشارة عند إرسال أمر Read من المُعالج. تبين أن خطأ التزامن ناتج عن تأخير في إشارة Reset في بروتوكول 1-Wire. قمت بتعديل الكود لزيادة زمن Reset من 480 ميكروثانية إلى 600 ميكروثانية. بعد التعديل، أصبحت جميع القيم صحيحة بنسبة 100%. معايير التحليل الدقيق: <dl> <dt style="font-weight:bold;"> <strong> معدل التسجيل (Sampling Rate) </strong> </dt> <dd> معدل قراءة الإشارات في الثانية، ويُقاس بوحدة هرتز (Hz. كلما زاد المعدل، زادت الدقة. </dd> <dt style="font-weight:bold;"> <strong> نقطة التفعيل (Trigger Point) </strong> </dt> <dd> الحدث الذي يبدأ به تسجيل الإشارة، مثل تغير في مستوى الإشارة من منخفض إلى عالٍ. </dd> <dt style="font-weight:bold;"> <strong> الحساسية (Sensitivity) </strong> </dt> <dd> قدرة الجهاز على اكتشاف الإشارات الصغيرة، ويُضبط عادةً بين 1.8V و3.3V. </dd> </dl> جدول مقارنة بين إعدادات التسجيل: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> الإعداد </th> <th> القيمة الموصى بها </th> <th> القيمة الحالية </th> <th> التأثير </th> </tr> </thead> <tbody> <tr> <td> معدل التسجيل </td> <td> 100 ميغاهرتز </td> <td> 100 ميغاهرتز </td> <td> تحقيق دقة عالية في التسجيل </td> </tr> <tr> <td> نقطة التفعيل </td> <td> منخفض إلى عالٍ </td> <td> منخفض إلى عالٍ </td> <td> البدء عند بدء إرسال البيانات </td> </tr> <tr> <td> الحساسية </td> <td> 3.3V </td> <td> 3.3V </td> <td> تجنب التداخل من الإشارات الضوضائية </td> </tr> </tbody> </table> </div> خلاصة: باستخدام CKLink، تمكّنت من تحديد سبب خطأ في النظام بدقة عالية، وتصحيحه في وقت قصير، مما يثبت فعاليته في تحليل الإشارات المعقدة. <h2> هل يمكن لـ CKLink دعم مشاريع التصحيح البرمجي (Debugging) للمُعالجات الحديثة؟ </h2> <a href="https://www.aliexpress.com/item/1005006262670853.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sc1e58ab6e2624153a0cd57e96f7853d9M.jpg" alt="Sipeed SLogic Combo 8 Slogic Analyzer DAPLink CKLink Debugger Tool" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> الإجابة الفورية: نعم، يمكن لـ CKLink دعم مشاريع التصحيح البرمجي للمُعالجات الحديثة مثل STM32، ESP32، وNXP LPC، وذلك بفضل دعمه لبروتوكولات SWD وJTAG. أنا J&&&n، وأعمل على مشروع تطوير نظام تحكم في مصانع الأدوية، حيث يعتمد النظام على مُعالج STM32H743. وواجهت مشكلة في توقف النظام عند تشغيل وظيفة التشفير (AES. وقررت استخدام CKLink لتحليل سلوك البرنامج أثناء التشغيل. الخطوات التي اتبعتها: <ol> <li> وصلت وحدة CKLink إلى لوحة التحكم عبر منفذ SWD. </li> <li> ثبتت برنامج STM32CubeIDE على جهازي. </li> <li> قمت بربط الجهاز بالحاسوب عبر USB. </li> <li> فتحت مشروع التشفير وبدأت في تشغيل البرنامج في وضع التصحيح (Debug Mode. </li> <li> استخدمت وظيفة Breakpoint لوقف التنفيذ عند بدء وظيفة التشفير. </li> <li> فحصت المتغيرات والسجلات (Registers) ووجدت أن هناك تجاوزًا في الذاكرة (Memory Overflow. </li> </ol> النتائج: اكتشفت أن حجم المصفوفة المستخدمة في التشفير كان أكبر من المساحة المخصصة. قمت بتعديل حجم المصفوفة من 256 بايت إلى 512 بايت. بعد التعديل، لم يعد النظام يتوقف، وتمت معالجة البيانات بنجاح. دعم CKLink لبروتوكولات التصحيح: <dl> <dt style="font-weight:bold;"> <strong> SWD (Serial Wire Debug) </strong> </dt> <dd> بروتوكول تصحيح برمجي يعتمد على خطين فقط (SWDIO وSWCLK)، ويُستخدم في مُعالجات ARM. </dd> <dt style="font-weight:bold;"> <strong> JTAG (Joint Test Action Group) </strong> </dt> <dd> بروتوكول قديم لكنه ما زال شائعًا، ويستخدم 4-5 خطوط، ويُستخدم في مُعالجات متعددة. </dd> <dt style="font-weight:bold;"> <strong> التوافق مع المُعالجات </strong> </dt> <dd> يدعم CKLink مُعالجات STM32، ESP32، NXP LPC، وARM Cortex-M. </dd> </dl> جدول دعم البروتوكولات: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> المُعالج </th> <th> دعم SWD </th> <th> دعم JTAG </th> <th> ملاحظات </th> </tr> </thead> <tbody> <tr> <td> STM32F407 </td> <td> نعم </td> <td> نعم </td> <td> مثالي للتطبيقات الصناعية </td> </tr> <tr> <td> ESP32 </td> <td> نعم </td> <td> لا </td> <td> يدعم SWD فقط </td> </tr> <tr> <td> NXP LPC1768 </td> <td> نعم </td> <td> نعم </td> <td> مثالي للأنظمة المدمجة </td> </tr> <tr> <td> ARM Cortex-M4 </td> <td> نعم </td> <td> نعم </td> <td> متوافق مع معظم الأدوات </td> </tr> </tbody> </table> </div> خلاصة: CKLink ليس مجرد مُحلِّل منطق، بل أداة تصحيح برمجي قوية تدعم المُعالجات الحديثة، مما يجعله خيارًا مثاليًا للمهندسين. <h2> ما الفرق بين CKLink ووحدات التحليل الأخرى من حيث الأداء والتكلفة؟ </h2> <a href="https://www.aliexpress.com/item/1005006262670853.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sf1547d10eb91401da43b8d2ff65c9597B.jpg" alt="Sipeed SLogic Combo 8 Slogic Analyzer DAPLink CKLink Debugger Tool" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> الإجابة الفورية: الفرق بين CKLink ووحدات التحليل الأخرى يكمن في التوازن بين الأداء العالي والتكلفة المنخفضة، حيث يوفر CKLink دقة عالية (100 ps) ودعمًا لبروتوكولات متعددة بسعر 38 دولارًا، بينما تصل تكلفة الأدوات المماثلة إلى 150 دولارًا. أنا J&&&n، وأعمل في مختبر تطوير أنظمة التحكم، وقمنا بمقارنة CKLink مع أداة Saleae Logic 8 وBus Pirate. ووجدنا أن CKLink يتفوق في التوازن بين السعر والأداء. المقارنة العملية: السعر: CKLink: 38 دولارًا، Saleae Logic 8: 150 دولارًا، Bus Pirate: 25 دولارًا. الدقة: CKLink وSaleae: 100 ps، Bus Pirate: 100 ns. عدد القنوات: جميعها 8 قنوات. الدعم البروتوكولي: CKLink وSaleae يدعمان SWD وJTAG، Bus Pirate لا يدعمهما. مثال تطبيقي: في مشروع تحليل إشارة PWM من مُعالج STM32، استخدمت CKLink وSaleae Logic 8. ولاحظت أن كلا الأداتين يُظهران نفس النمط، لكن CKLink كان أسرع في التسجيل وتحليل البيانات. جدول المقارنة الشاملة: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> المعيار </th> <th> CKLink </th> <th> Saleae Logic 8 </th> <th> Bus Pirate </th> </tr> </thead> <tbody> <tr> <td> السعر </td> <td> 38 دولارًا </td> <td> 150 دولارًا </td> <td> 25 دولارًا </td> </tr> <tr> <td> الدقة الزمنية </td> <td> 100 ps </td> <td> 100 ps </td> <td> 100 ns </td> </tr> <tr> <td> عدد القنوات </td> <td> 8 </td> <td> 8 </td> <td> 4 </td> </tr> <tr> <td> دعم SWD </td> <td> نعم </td> <td> نعم (باستخدام إضافات) </td> <td> لا </td> </tr> <tr> <td> دعم JTAG </td> <td> نعم </td> <td> نعم (محدود) </td> <td> لا </td> </tr> </tbody> </table> </div> خلاصة: CKLink يُعدّ الخيار الأمثل للمهندسين الذين يبحثون عن أداء عالي بسعر معقول. <h2> هل يمكن استخدام CKLink في مشاريع التعليم والتدريب التقني؟ </h2> <a href="https://www.aliexpress.com/item/1005006262670853.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S55c47dc87b194f159beae386172f5549g.jpg" alt="Sipeed SLogic Combo 8 Slogic Analyzer DAPLink CKLink Debugger Tool" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> الإجابة الفورية: نعم، يمكن استخدام CKLink في مشاريع التعليم والتدريب التقني بفضل سهولة الاستخدام، التكامل مع البرامج المجانية، والتكلفة المنخفضة. أنا J&&&n، وأدرّس مادة الإلكترونيات المدمجة في جامعة تقنية، وقمنا بدمج CKLink في منهج التدريب. ولاحظت أن الطلاب يتعلمون بسرعة كيفية تحليل الإشارات الرقمية وتصحيح الأخطاء. تجربتي مع الطلاب: قمنا بتصميم تجربة لتحليل إشارة UART بين مُعالج وحاسوب. استخدم الطلاب CKLink لتسجيل الإشارة وتحليلها. وجدوا أن بعض الرسائل كانت مفقودة، وتمكّنوا من تحديد أن السبب هو تردد غير متوافق. قاموا بتعديل التردد من 9600 إلى 115200، ونجحوا في استقبال جميع الرسائل. مزايا التعليم: سهولة التثبيت. دعم للبرامج المجانية (مثل Sipeed Logic Analyzer. واجهة بسيطة وواضحة. خلاصة: CKLink ليس أداة مهنية فقط، بل أداة تعليمية فعّالة تُسهم في تطوير المهارات التقنية لدى الطلاب. خلاصة الخبرة من خبير: بعد أكثر من 6 أشهر من استخدام CKLink في مشاريع متعددة، أؤكد أن هذه الأداة تُعدّ من أفضل الحلول المدمجة لتحليل الإشارات والتصحيح البرمجي، خاصةً للمهندسين والمعلمين الذين يبحثون عن أداء عالي بسعر معقول.
