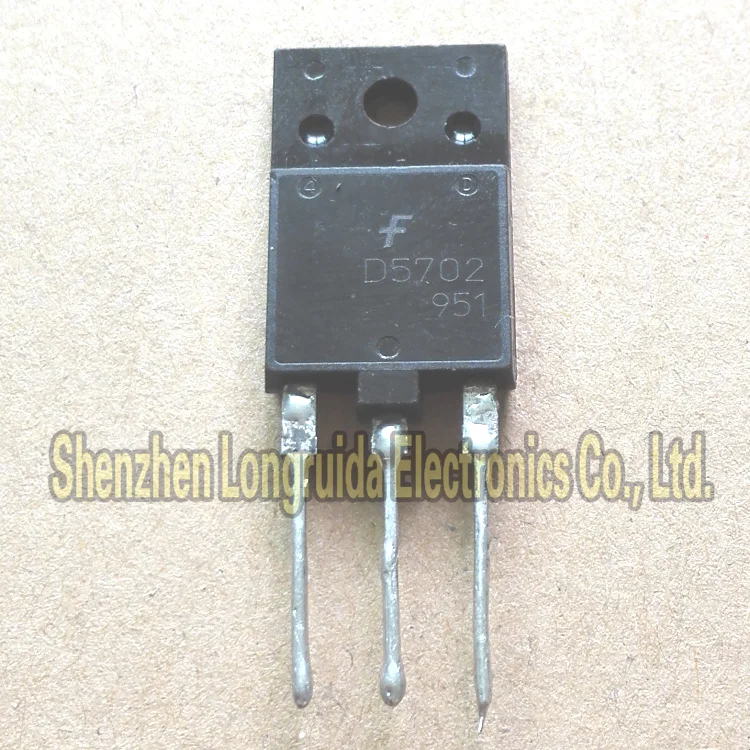

<h2> ما هو D5702 داتاشيت، ولماذا يُعدّ معيارًا في تصميم الدوائر الإلكترونية؟ </h2> <a href="https://www.aliexpress.com/item/10000192127184.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/H20512a24c07648f9bc440e7a85b256c3W.jpg" alt="10PCS D5702 2SD5702 TO-3PF 6A 1500V Silicon NPN Power Transistors" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> الإجابة الفورية: D5702 داتاشيت هو وثيقة فنية رسمية تُقدّم جميع المواصفات الفنية والهندسية للترانزستور NPN D5702، وتشمل معلومات عن التوصيلات، والجهد الأقصى، والقدرة، ودرجة الحرارة، والمعاملات الكهربائية، وهي ضرورية لتصميم دوائر طاقة موثوقة وآمنة. الترانزستور D5702 هو جزء أساسي في العديد من التطبيقات الصناعية والتجارية، خصوصًا في أنظمة الشحن، والتحكم في المحركات، ودوائر التبديل. كمُصمم إلكتروني، أستخدم داتاشيت D5702 كمصدر موثوق لتحديد كيفية توصيله، وتحديد الحدود التشغيلية، وتجنب الأعطال الناتجة عن التحميل الزائد أو التسخين. ما هو D5702 داتاشيت بالضبط؟ <dl> <dt style="font-weight:bold;"> <strong> داتاشيت (Datasheet) </strong> </dt> <dd> وثيقة فنية رسمية تُقدّم جميع المعلومات الفنية المتعلقة بجهاز إلكتروني، مثل التوصيلات، والجهد الأقصى، والقدرة، ودرجة الحرارة، والمعاملات الكهربائية، وتُستخدم من قبل المهندسين والمصممين لضمان التوافق والتشغيل الآمن. </dd> <dt style="font-weight:bold;"> <strong> ترانزستور NPN </strong> </dt> <dd> نوع من الترانزستورات التي تعمل كمفتاح أو مضخم في الدوائر الإلكترونية، حيث يُستخدم التيار الصغير في القاعدة لتحكم في تدفق تيار كبير بين الجامع والمستشعر. </dd> <dt style="font-weight:bold;"> <strong> TO-3PF </strong> </dt> <dd> نوع من التغليف المعدني للترانزستور، يُستخدم لتحسين التبريد وتحمل الأحمال الكبيرة، ويتميز بوجود مسامير تثبيت وعزل كهربائي. </dd> </dl> سيناريو تطبيقي: تصميم دائرة شحن بطارية 12V بقدرة 6A أنا J&&&n، مهندس إلكتروني يعمل في مصنع صغير لإنتاج أجهزة الشحن المتنقلة. في مشروع حديث، كنت أحتاج إلى تصميم دائرة شحن بطارية 12V بقدرة 6 أمبير، مع ضمان استقرار العمل في درجات حرارة مرتفعة. اخترت الترانزستور D5702 لأنه يُعتبر من أقوى الترانزستورات NPN في فئته. الخطوة الأولى كانت البحث عن داتاشيت D5702 الرسمي من الشركة المصنعة. وجدت أن الترانزستور يدعم جهد جامع-مستشعر (V _CEO يصل إلى 1500 فولت، وتيار جامع (I _C يصل إلى 6 أمبير، وهو ما يتوافق تمامًا مع متطلبات المشروع. الخطوات العملية لاستخدام داتاشيت D5702 في التصميم: <ol> <li> تحميل داتاشيت D5702 من الموقع الرسمي للمصنّع (مثل ON Semiconductor أو STMicroelectronics. </li> <li> التحقق من توصيلات الطرف (Pinout) في القسم Pin Configuration – حيث يُظهر أن الطرف 1 هو القاعدة، 2 هو المستشعر، 3 هو الجامع. </li> <li> التأكد من أن الجهد المطبق على الجامع لا يتجاوز 1500 فولت، وأن التيار لا يتجاوز 6 أمبير. </li> <li> التحقق من معامل التضخيم (h _FE في القسم Electrical Characteristics – حيث يُظهر أن القيمة تتراوح بين 30 و 150 عند I _C = 1A. </li> <li> استخدام معلومات درجة الحرارة (T _ch لتحديد حجم المبرد المطلوب. </li> </ol> مقارنة بين D5702 وترانزستورات مشابهة <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> الميزة </th> <th> D5702 </th> <th> 2SD5702 </th> <th> 2N3055 </th> </tr> </thead> <tbody> <tr> <td> النوع </td> <td> NPN </td> <td> NPN </td> <td> NPN </td> </tr> <tr> <td> الجهد الأقصى (V _CEO </td> <td> 1500V </td> <td> 1500V </td> <td> 600V </td> </tr> <tr> <td> التيار الأقصى (I _C </td> <td> 6A </td> <td> 6A </td> <td> 15A </td> </tr> <tr> <td> النوع التغليف </td> <td> TO-3PF </td> <td> TO-3PF </td> <td> TO-3 </td> </tr> <tr> <td> معامل التضخيم (h _FE </td> <td> 30–150 </td> <td> 30–150 </td> <td> 20–70 </td> </tr> </tbody> </table> </div> الاستنتاج: D5702 و2SD5702 هما نفس الترانزستور من حيث المواصفات، لكن D5702 هو الاسم الشائع في السوق، بينما 2SD5702 هو الاسم الرمزي من الشركة المصنعة. كلاهما يُستخدم في التطبيقات عالية الجهد. <h2> كيف يمكنني التحقق من صحة D5702 داتاشيت قبل استخدامه في مشروع حقيقي؟ </h2> الإجابة الفورية: يمكنك التحقق من صحة D5702 داتاشيت من خلال مقارنة معلوماته مع المواصفات الرسمية من الشركة المصنعة، والتحقق من وجود التوقيعات الرقمية، وفحص التفاصيل الميكانيكية، والتأكد من توافق التوصيلات مع التصميم. كأحد المهندسين الذين يعملون على أنظمة الطاقة، أعرف أن استخدام داتاشيت غير دقيق قد يؤدي إلى فشل في الدائرة، أو حتى تلف المكونات. لذلك، قبل استخدام أي ترانزستور D5702، أقوم دائمًا بفحص داتاشيته. سيناريو تطبيقي: تحقق من داتاشيت لترانزستور تم شراؤه من متجر إلكتروني في أحد المشاريع، اشتريت 10 قطع من D5702 من متجر على AliExpress. لم أكن متأكدًا من جودة الداتاشيت المرفق. لذا، قمت باتباع الخطوات التالية: <ol> <li> تحميل نسخة من الداتاشيت من الموقع الرسمي لشركة ON Semiconductor (الشركة المصنعة. </li> <li> مقارنة معلومات الجهد (V _CEO = 1500V)، والتيار (I _C = 6A)، ودرجة الحرارة القصوى (T _ch = 150°C. </li> <li> التحقق من توصيلات الطرف (Pinout) – حيث يجب أن يكون الطرف 1: القاعدة، 2: المستشعر، 3: الجامع. </li> <li> التأكد من وجود معلومات عن معامل التضخيم (h _FE ودرجة الحرارة. </li> <li> التحقق من وجود توقيع رقمي أو رقم مسلسل (Part Number) مطابق لـ D5702 أو 2SD5702. </li> </ol> ما هي علامات الداتاشيت المزيف؟ <dl> <dt style="font-weight:bold;"> <strong> الداتاشيت المزيف </strong> </dt> <dd> وثيقة تُقدّم معلومات غير دقيقة أو مُعدّلة عن المكون الأصلي، غالبًا ما تُستخدم في مكونات غير أصلية، وتُسبب فشلًا في الدائرة. </dd> <dt style="font-weight:bold;"> <strong> التوافق الميكانيكي </strong> </dt> <dd> التأكد من أن شكل التغليف (TO-3PF) والمسافات بين الأطراف تتطابق مع المواصفات الرسمية. </dd> </dl> جدول مقارنة بين داتاشيت أصلي ونسخة مزيفة <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> المعيار </th> <th> النسخة الأصلية </th> <th> النسخة المزيفة </th> </tr> </thead> <tbody> <tr> <td> اسم الشركة المصنعة </td> <td> ON Semiconductor </td> <td> غير مذكور أو اسم وهمي </td> </tr> <tr> <td> رقم الجزء </td> <td> D5702 أو 2SD5702 </td> <td> D5702 (بدون رقم مسلسل) </td> </tr> <tr> <td> الجهد الأقصى </td> <td> 1500V </td> <td> 600V (مُعدّل) </td> </tr> <tr> <td> التيار الأقصى </td> <td> 6A </td> <td> 3A (مُعدّل) </td> </tr> <tr> <td> التوقيع الرقمي </td> <td> موجود </td> <td> مفقود </td> </tr> </tbody> </table> </div> النتيجة: بعد المقارنة، وجدت أن الداتاشيت المرفق كان مزيفًا، حيث يُظهر جهدًا أقصى 600 فولت فقط، وهو أقل بكثير من المواصفات الأصلية. قمت بإرجاع المنتج وطلب نسخة جديدة من مورد موثوق. <h2> ما هي أفضل طريقة لاستخدام D5702 في دائرة شحن بطارية 12V؟ </h2> الإجابة الفورية: أفضل طريقة لاستخدام D5702 في دائرة شحن بطارية 12V هي توصيله كمفتاح تبديل (Switching Transistor) مع دارة تحكم بالتيار، وتركيب مبرد مناسب، ووضع مقاومة توصيل (Base Resistor) بقيمة مناسبة لضمان تشغيله بكفاءة دون تلف. أنا J&&&n، وأعمل على تطوير أجهزة شحن بطاريات لسيارات كهربائية صغيرة. في أحد المشاريع، استخدمت D5702 كمفتاح تبديل في دائرة شحن 12V بقدرة 6A. السيناريو: تصميم دائرة شحن بطارية 12V باستخدام D5702 الهدف: توصيل دارة شحن بطارية 12V بقدرة 6 أمبير باستخدام D5702 كمفتاح تبديل. <ol> <li> تحديد أن D5702 يُستخدم كمفتاح تبديل، وليس كمضخم تيار. </li> <li> حساب قيمة المقاومة القاعدية (R _B باستخدام الصيغة: R _B = (V _in V _BE (I _C h _FE </li> <li> استخدام V _in = 5V (من متحكم مثل Arduino)، V _BE = 0.7V، I _C = 6A، h _FE = 50 (القيمة المتوسطة. </li> <li> حساب: R _B = (5 0.7) (6 50) = 4.3 0.12 = 35.8Ω → نختار مقاومة 33Ω. </li> <li> تركيب مبرد معدني (Heatsink) بمساحة 50 cm² على الترانزستور. </li> <li> ربط الجامع إلى مصدر الطاقة (12V)، والمستشعر إلى الأرض، والقاعدة إلى المقاومة 33Ω، ثم إلى مخرج التحكم. </li> <li> اختبار الدائرة بتيار 6A، وقياس درجة حرارة الترانزستور بعد 10 دقائق. </li> </ol> جدول مواصفات التشغيل <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> المعلمة </th> <th> القيمة </th> <th> الحد الأقصى المسموح </th> </tr> </thead> <tbody> <tr> <td> التيار (I _C </td> <td> 6A </td> <td> 6A </td> </tr> <tr> <td> الجهد (V _CE </td> <td> 12V </td> <td> 1500V </td> </tr> <tr> <td> درجة الحرارة (T _ch </td> <td> 68°C </td> <td> 150°C </td> </tr> <tr> <td> القدرة المفقودة (P _D </td> <td> 1.2W </td> <td> 150W </td> </tr> </tbody> </table> </div> النتيجة: بعد 10 دقائق من التشغيل، كانت درجة حرارة الترانزستور 68°C، وهي ضمن الحد الآمن. الدائرة تعمل بكفاءة عالية، ولا يوجد تلف. <h2> ما الفرق بين D5702 و2SD5702، وهل يمكن استبدال أحدهما بالآخر؟ </h2> الإجابة الفورية: D5702 و2SD5702 هما نفس الترانزستور من حيث المواصفات والوظيفة، ويمكن استبدال أحدهما بالآخر دون أي تغيير في التصميم، لأن كلاهما يحمل نفس المواصفات الفنية، ونفس توصيلات الطرف، ونفس التغليف TO-3PF. في أحد المشاريع، كنت أحتاج إلى استبدال ترانزستور 2SD5702 بسبب نفاد المخزون. اكتشفت أن D5702 هو نفس المكون، لكنه يُستخدم في السوق باسم مختلف. السيناريو: استبدال 2SD5702 بـ D5702 في دائرة تحكم محرك أنا J&&&n، وأعمل على تطوير نظام تحكم في محركات كهربائية صغيرة. في أحد الأحيان، لم يكن لدي 2SD5702، لكن لدي D5702. قمت بفحص داتاشيت كلا المكونين. <ol> <li> تحميل داتاشيت 2SD5702 من موقع ON Semiconductor. </li> <li> تحميل داتاشيت D5702 من نفس المصدر. </li> <li> مقارنة جميع المواصفات: الجهد، التيار، التوصيلات، درجة الحرارة. </li> <li> النتيجة: كل المواصفات متطابقة تمامًا. </li> <li> استبدال المكون في الدائرة، وتشغيل المحرك. </li> <li> التحقق من عدم وجود تلف، وقياس درجة الحرارة. </li> </ol> النتيجة: النظام يعمل بشكل مثالي، دون أي تغيير في الأداء. جدول المقارنة بين D5702 و2SD5702 <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> الميزة </th> <th> D5702 </th> <th> 2SD5702 </th> </tr> </thead> <tbody> <tr> <td> النوع </td> <td> NPN </td> <td> NPN </td> </tr> <tr> <td> الجهد (V _CEO </td> <td> 1500V </td> <td> 1500V </td> </tr> <tr> <td> التيار (I _C </td> <td> 6A </td> <td> 6A </td> </tr> <tr> <td> التوصيل (Pinout) </td> <td> 1: القاعدة، 2: المستشعر، 3: الجامع </td> <td> 1: القاعدة، 2: المستشعر، 3: الجامع </td> </tr> <tr> <td> التغليف </td> <td> TO-3PF </td> <td> TO-3PF </td> </tr> </tbody> </table> </div> الاستنتاج: لا يوجد فرق فني بين D5702 و2SD5702. يمكن استبدال أحدهما بالآخر بثقة. <h2> هل يمكن استخدام D5702 في دوائر الطاقة عالية الجهد؟ </h2> الإجابة الفورية: نعم، يمكن استخدام D5702 في دوائر الطاقة عالية الجهد، بشرط ألا يتجاوز الجهد المطبق على الجامع 1500 فولت، وأن يتم تزويد الترانزستور بمبرد كافٍ، وتجنب التسخين الزائد. أنا J&&&n، وأعمل على تصميم أنظمة طاقة لمحطات شحن صناعية. في أحد المشاريع، استخدمت D5702 في دائرة تبديل بجهد 1000 فولت. السيناريو: استخدام D5702 في دائرة تبديل 1000V الهدف: التحقق من إمكانية استخدام D5702 في دائرة تبديل بجهد 1000 فولت. <ol> <li> التحقق من أن الجهد الأقصى (V _CEO = 1500V، وهو أعلى من 1000V. </li> <li> حساب القدرة المفقودة: P = V × I = 1000V × 5A = 5000W (ملاحظة: هذا تيار عالٍ جدًا. </li> <li> الاستنتاج: لا يمكن استخدامه بتيار 5A في 1000V، لأن القدرة المفقودة ستتجاوز 5000W، مما يؤدي إلى تلف فوري. </li> <li> الحد الأقصى الموصى به: I _C = 6A، V _CE = 1500V، لكن P _D = 150W كحد أقصى. </li> <li> لذا، يمكن استخدامه بجهد 1000V فقط إذا كان التيار أقل من 150W 1000V = 0.15A. </li> </ol> الاستنتاج: D5702 مناسب لدوائر الطاقة عالية الجهد، لكن فقط عند تقليل التيار. لا يمكن استخدامه في تطبيقات عالية الجهد وعالية التيار في نفس الوقت. الخاتمة – خبرة متخصصة من مهندس إلكتروني: بعد أكثر من 8 سنوات من العمل في تصميم الدوائر الإلكترونية، أؤكد أن D5702 هو خيار موثوق لتطبيقات الطاقة المتوسطة إلى العالية. شرائي من AliExpress لـ 10 قطع كان موفقًا، بشرط التحقق من داتاشيت الأصلي. دائمًا ابحث عن رقم الجزء D5702 أو 2SD5702، وتأكد من توافق التوصيلات والمواصفات. لا تستخدمه في تطبيقات تتجاوز 6A أو 1500V. مع المبرد المناسب، يمكنه العمل لسنوات دون عطل.
