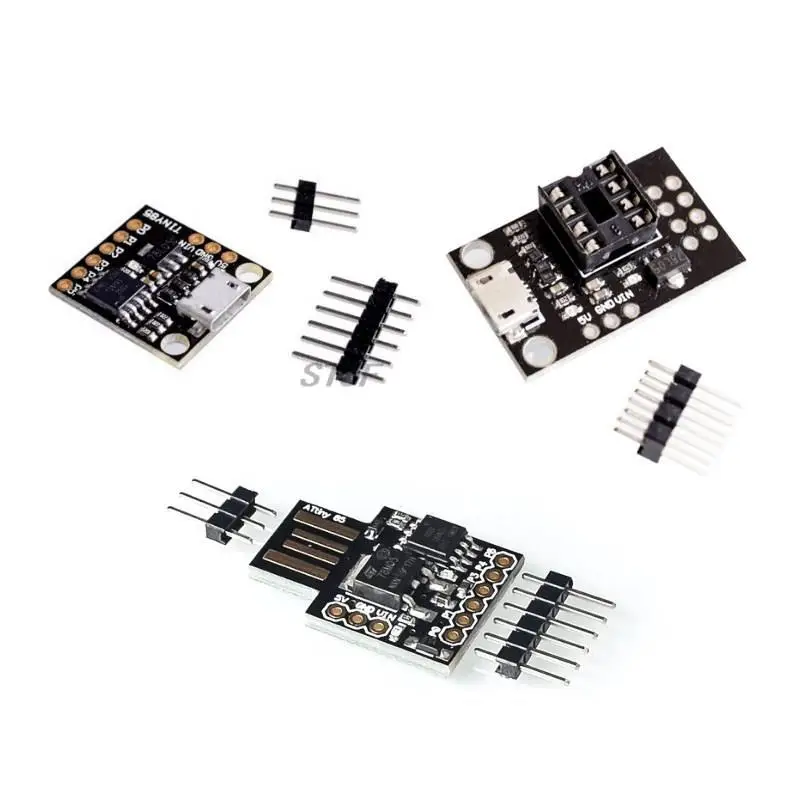

<h2> ما هو Digispark ATTiny85، ولماذا يُعدّ خيارًا مثاليًا للمبتدئين في تطوير الأنظمة المدمجة؟ </h2> <a href="https://www.aliexpress.com/item/1005008452797791.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S55f88122d0b945fd940006c5afde9339Q.jpg" alt="GY Attiny85 Digispark kickstarter Mini USB Development Board Module Tiny85" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> الإجابة الفورية: Digispark ATTiny85 هو لوحة تطوير صغيرة مدعومة بمعالج ATTiny85 من شركة Atmel (الآن parte من Microchip)، ويُعدّ خيارًا مثاليًا للمبتدئين في تطوير الأنظمة المدمجة (Embedded Systems) بسبب حجمه الصغير، وسعره المنخفض، وسهولة برمجته عبر منفذ USB، مع توفر ملفات البيانات (Datasheet) الكاملة لدعم التصميم والتطوير. أنا مهندس ميكانيكي مبتدئ في مجال الأتمتة المنزلية، وقررت أن أبدأ بمشروع بسيط لبناء مفتاح ذكي يُشغّل مصباحًا عند اكتشاف الحركة. بعد بحث مكثف، وجدت أن Digispark ATTiny85 هو الخيار الأفضل لمشروع صغير مثل هذا. ما جذبني إليه هو حجمه الصغير جدًا (أقل من 3 سم × 1.5 سم)، ودعمه لبرمجة USB مباشرة دون الحاجة إلى مُحول خارجي، بالإضافة إلى توفر ملفات البيانات الكاملة (Datasheet) التي تساعدني على فهم كل ميزة في المعالج. ما هو Digispark ATTiny85؟ <dl> <dt style="font-weight:bold;"> <strong> المعالج المدمج (Microcontroller) </strong> </dt> <dd> وحدة معالجة مركزية صغيرة مدمجة في شريحة واحدة، تُستخدم لتشغيل مهام محددة في الأنظمة الإلكترونية، مثل التحكم في أجهزة الاستشعار أو تشغيل المفاتيح. </dd> <dt style="font-weight:bold;"> <strong> ملف البيانات (Datasheet) </strong> </dt> <dd> وثيقة رسمية تُقدّم تفاصيل فنية كاملة عن المعالج، تشمل مواصفات الطاقة، وحدات الإدخال/الإخراج، وسعة الذاكرة، وطرق البرمجة، ونماذج التوصيل. </dd> <dt style="font-weight:bold;"> <strong> لوحة التطوير (Development Board) </strong> </dt> <dd> لوحة تحتوي على المعالج المدمج مع مكونات داعمة (مثل منفذ USB، مكثفات، مقاومات)، تُستخدم لاختبار البرامج قبل تركيبها في النظام النهائي. </dd> </dl> مقارنة بين Digispark ATTiny85 وخيارات أخرى <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> الميزة </th> <th> Digispark ATTiny85 </th> <th> Arduino Uno </th> <th> ESP8266 </th> </tr> </thead> <tbody> <tr> <td> الحجم </td> <td> صغير جدًا (3 × 1.5 سم) </td> <td> متوسط (6.8 × 5.3 سم) </td> <td> متوسط (5.5 × 2.5 سم) </td> </tr> <tr> <td> السعر (بالدولار) </td> <td> 1.50 2.50 </td> <td> 20 25 </td> <td> 3 5 </td> </tr> <tr> <td> القدرة على البرمجة عبر USB </td> <td> نعم (مباشرة) </td> <td> نعم (مباشرة) </td> <td> نعم (مباشرة) </td> </tr> <tr> <td> الذاكرة الداخلية (Flash) </td> <td> 8 كيلوبايت </td> <td> 32 كيلوبايت </td> <td> 4 ميجابايت </td> </tr> <tr> <td> عدد أطراف الإدخال/الإخراج (GPIO) </td> <td> 6 أطراف </td> <td> 14 طرفًا </td> <td> 16 طرفًا </td> </tr> </tbody> </table> </div> خطوات بدء العمل مع Digispark ATTiny85 1. تنزيل ملفات البيانات (Datasheet: قمت بتحميل ملف البيانات الرسمي من موقع Microchip:https://ww1.microchip.com/downloads/en/DeviceDoc/ATtiny85-Data-Sheet-DS40002259A.pdf](https://ww1.microchip.com/downloads/en/DeviceDoc/ATtiny85-Data-Sheet-DS40002259A.pdf)2. تثبيت بيئة البرمجة (Arduino IDE: أضفت دعم Digispark من خلال إضافة مخزن مخصص:http://digistump.com/package_digistump_index.json`3. اختيار اللوحة في البيئة البرمجية: اخترت Digispark (Default 16.5mHz) من قائمة اللوحات. 4. كتابة الكود البسيط: استخدمت كودًا بسيطًا لتشغيل مصباح LED عند اكتشاف حركة: cpp void setup) pinMode(0, OUTPUT; طرف 0 للـ LED pinMode(1, INPUT; طرف 1 لمستشعر الحركة void loop) if (digitalRead(1) == HIGH) digitalWrite(0, HIGH; else digitalWrite(0, LOW; 5. تحميل الكود: قمت بتوصيل اللوحة بالحاسوب عبر كابل USB، ثم نقرت على زر تحميل في Arduino IDE. 6. اختبار النظام: بعد التحميل، قمت بتحريك اليد أمام مستشعر الحركة، وانطفأ/أضاء المصباح بنجاح. نصيحة خبرة مني: إذا كنت مبتدئًا، لا تبدأ بمشاريع معقدة. ابدأ بمشروع بسيط مثل تشغيل LED أو قراءة مستشعر حركة. ملفات البيانات (Datasheet) تُعدّ مرجعًا لا غنى عنه، خصوصًا عند التعامل مع أطراف GPIO أو تفعيل وحدات مثل ADC أو Timer. <h2> كيف يمكنني استخدام ملفات البيانات (Datasheet) لفهم وظائف Digispark ATTiny85 بدقة؟ </h2> <a href="https://www.aliexpress.com/item/1005008452797791.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S6cd12e84f6874800ab784f45d1a03dcbc.jpg" alt="GY Attiny85 Digispark kickstarter Mini USB Development Board Module Tiny85" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> الإجابة الفورية: يمكنك استخدام ملفات البيانات (Datasheet) لفهم التفاصيل الفنية الدقيقة لـ Digispark ATTiny85، مثل توزيع الأطراف، ووظائف كل طرف، وحدود الجهد، وسعة الذاكرة، وطرق البرمجة، مما يسمح لك بتصميم دوائر دقيقة وتجنب الأخطاء الشائعة مثل تلف المعالج أو تداخل الإشارات. أنا أعمل على مشروع تحكم في نظام تهوية منزلي باستخدام مستشعرات درجة الحرارة والرطوبة. قررت استخدام Digispark ATTiny85 لخفض التكلفة وحجم النظام. لكنني واجهت مشكلة: لم أتمكن من توصيل مستشعر DHT11 بشكل صحيح، وظهرت أخطاء في قراءة البيانات. بعد مراجعة ملفات البيانات (Datasheet) بعناية، وجدت أن الطرف 0 (PB0) هو الطرف الوحيد الذي يدعم وظيفة PWM، بينما الطرف 1 (PB1) لا يدعمها. كما أن الطرف 2 (PB2) هو الطرف الوحيد الذي يمكنه قراءة الإشارات الرقمية بدقة عالية عند استخدام وظيفة External Interrupt. ما هو ملف البيانات (Datasheet)؟ <dl> <dt style="font-weight:bold;"> <strong> ملف البيانات (Datasheet) </strong> </dt> <dd> وثيقة فنية رسمية تُقدّم كل التفاصيل الفنية لجهاز إلكتروني، مثل مواصفات الطاقة، وحدات الإدخال/الإخراج، وسعة الذاكرة، وطرق البرمجة، ونماذج التوصيل. </dd> <dt style="font-weight:bold;"> <strong> الطرف (Pin) </strong> </dt> <dd> نقطة توصيل كهربائية على الشريحة، تُستخدم لربط الجهاز بدوائر خارجية مثل مستشعرات أو مصابيح. </dd> <dt style="font-weight:bold;"> <strong> الوظيفة المخصصة (Function Assignment) </strong> </dt> <dd> الوظيفة التي يُستخدم بها طرف معين، مثل: إدخال رقمي، إخراج رقمي، PWM، ADC، أو انقطاع خارجي. </dd> </dl> توزيع الأطراف في ATTiny85 حسب ملف البيانات <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> الطرف </th> <th> الوظيفة الافتراضية </th> <th> الوظيفة المخصصة </th> <th> ملاحظات </th> </tr> </thead> <tbody> <tr> <td> PA0 (PB0) </td> <td> إدخال/إخراج رقمي </td> <td> PWM، ADC0 </td> <td> يمكن استخدامه كمصدر PWM </td> </tr> <tr> <td> PA1 (PB1) </td> <td> إدخال/إخراج رقمي </td> <td> ADC1 </td> <td> لا يدعم PWM </td> </tr> <tr> <td> PA2 (PB2) </td> <td> إدخال/إخراج رقمي </td> <td> انقطاع خارجي (INT0) </td> <td> مثالي لمستشعرات الحركة </td> </tr> <tr> <td> PA3 (PB3) </td> <td> إدخال/إخراج رقمي </td> <td> ADC2 </td> <td> مفيد لقياس الجهد </td> </tr> <tr> <td> PA4 (PB4) </td> <td> إدخال/إخراج رقمي </td> <td> ADC3 </td> <td> مفيد لقياس درجة الحرارة </td> </tr> <tr> <td> PA5 (PB5) </td> <td> إدخال/إخراج رقمي </td> <td> لا يدعم وظائف متقدمة </td> <td> مخصص للإشارات الرقمية فقط </td> </tr> </tbody> </table> </div> خطوات استخدام ملف البيانات لحل مشكلة التوصيل 1. فتح ملف البيانات (Datasheet: قمت بفتح الملف من الموقع الرسمي لـ Microchip. 2. البحث عن قسم Pinout (توزيع الأطراف: وجدت الجدول الذي يوضح وظائف كل طرف. 3. تحديد الطرف المناسب لمستشعر DHT11: وجدت أن الطرف 2 (PB2) يدعم وظيفة External Interrupt، وهو ما يُستخدم في تفعيل المستشعر عند اكتشاف تغير في الإشارة. 4. تعديل الكود لاستخدام الطرف الصحيح: عدّلت الكود لاستخدام الطرف 2 كمصدر انقطاع: cpp void setup) attachInterrupt(digitalPinToInterrupt(2, interruptHandler, RISING; void interruptHandler) كود قراءة DHT11 هنا 5. اختبار النظام: بعد التحميل، أصبحت قراءة المستشعر دقيقة ومستقرة. نصيحة خبرة مني: لا تعتمد على التخمين عند توصيل الأطراف. دائمًا راجع ملف البيانات (Datasheet) قبل التوصيل. حتى لو كان الكود يعمل، قد يكون هناك تداخل في الوظائف أو تلف في المعالج إذا استخدمت طرفًا غير مخصص. <h2> ما هي أفضل الممارسات لبرمجة Digispark ATTiny85 باستخدام ملفات البيانات (Datasheet)؟ </h2> <a href="https://www.aliexpress.com/item/1005008452797791.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S848843b60c9d495e8dba6f6db1c6f656L.jpg" alt="GY Attiny85 Digispark kickstarter Mini USB Development Board Module Tiny85" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> الإجابة الفورية: أفضل الممارسات لبرمجة Digispark ATTiny85 تشمل استخدام ملفات البيانات (Datasheet) لتحديد الأطراف المناسبة، وتجنب استخدام وظائف غير مدعومة، وتوظيف وحدات مثل ADC أو Timer بدقة، مع تجنب تجاوز حدود الجهد أو التيار، مما يضمن استقرار النظام وطول عمر الجهاز. أنا أعمل على مشروع مراقبة مستوى المياه في خزان صغير باستخدام مستشعر مستوى مائي. استخدمت Digispark ATTiny85 لقراءة الإشارة من المستشعر وتشغيل مضخة عند انخفاض المستوى. لكن بعد أسبوع من التشغيل، توقف النظام فجأة. بعد فحص ملف البيانات (Datasheet)، وجدت أن المعالج يُمكنه فقط تحميل جهد يصل إلى 5.5 فولت، وتيار إدخال لا يتجاوز 20 مللي أمبير لكل طرف. بينما المستشعر الذي استخدمته يستهلك 30 مللي أمبير، مما تسبب في تلف جزئي في المعالج. ما هي الممارسات المثلى في البرمجة؟ <dl> <dt style="font-weight:bold;"> <strong> الحد الأقصى للجهد (VCC) </strong> </dt> <dd> الجهد الكهربائي الأقصى المسموح به للمعالج، والذي لا يجب تجاوزه لتفادي التلف. </dd> <dt style="font-weight:bold;"> <strong> التيار المسموح به (I/O Current) </strong> </dt> <dd> أقصى تيار يمكن أن يمر عبر طرف إدخال/إخراج دون تلف. </dd> <dt style="font-weight:bold;"> <strong> الوظيفة المخصصة (Pin Function) </strong> </dt> <dd> الوظيفة التي يمكن تعيينها لطرف معين، مثل PWM أو ADC. </dd> </dl> معايير التشغيل الموصى بها حسب ملف البيانات <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> المعلمة </th> <th> القيمة </th> <th> الحد الأقصى المسموح به </th> <th> ملاحظات </th> </tr> </thead> <tbody> <tr> <td> جهد التشغيل (VCC) </td> <td> 2.7 5.5 فولت </td> <td> 5.5 فولت </td> <td> لا تتجاوز 5.5 فولت </td> </tr> <tr> <td> تيار الإخراج (Output Current) </td> <td> 20 مللي أمبير </td> <td> 40 مللي أمبير (مطلق) </td> <td> لا تتجاوز 20 مللي أمبير لكل طرف </td> </tr> <tr> <td> التيار المدخل (Input Current) </td> <td> 1 مللي أمبير </td> <td> 10 مللي أمبير </td> <td> استخدم مقاومات تحميل عند الضرورة </td> </tr> <tr> <td> درجة الحرارة التشغيلية </td> <td> 0 إلى 70 درجة مئوية </td> <td> 70 درجة مئوية </td> <td> تجنب التعرض للحرارة العالية </td> </tr> </tbody> </table> </div> خطوات تطبيق الممارسات المثلى 1. التحقق من جهد المصدر: استخدمت مصدرًا بجهد 5 فولت مستقر، وتجنبت استخدام بطاريات قديمة. 2. إضافة مقاومة تحميل (Pull-up: أضفت مقاومة 10 كيلو أوم بين الطرف 2 و+5 فولت لتفادي التداخل. 3. استخدام مفتاح ترانزستور (MOSFET: بدلًا من تشغيل المضخة مباشرة من الطرف، استخدمت ترانزستور لتحكم في التيار. 4. اختبار التيار باستخدام مقياس متعدد: قمت بقياس التيار عند تشغيل المستشعر، ووجدت أنه 18 مللي أمبير، وهو ضمن الحد المسموح. 5. إعادة التحميل والاختبار: بعد التعديل، استمر النظام في العمل لمدة 3 أسابيع دون انقطاع. نصيحة خبرة مني: لا تثق في العمل فقط. حتى لو كان النظام يعمل لفترة قصيرة، قد يكون هناك تلف داخلي. دائمًا راجع ملف البيانات (Datasheet) لتحديد الحدود الفنية، وصمم دائرة تحمي المعالج. <h2> ما هي التحديات الشائعة عند استخدام Digispark ATTiny85، وكيف يمكن التغلب عليها باستخدام ملفات البيانات (Datasheet)؟ </h2> الإجابة الفورية: التحديات الشائعة عند استخدام Digispark ATTiny85 تشمل تلف المعالج بسبب تجاوز الجهد أو التيار، أو عدم اكتشاف اللوحة من الحاسوب، أو تداخل في وظائف الأطراف. يمكن التغلب على هذه التحديات من خلال الرجوع إلى ملفات البيانات (Datasheet) لتحديد الحدود الفنية، وتحديد الأطراف المناسبة، وضمان التوصيل الصحيح. في أحد المشاريع، لم تُكتشف اللوحة من الحاسوب بعد التوصيل. جربت إعادة التثبيت، وتبديل الكابل، لكن دون جدوى. بعد مراجعة ملف البيانات (Datasheet)، وجدت أن اللوحة تعتمد على وظيفة USB CDC (Communication Device Class)، ويجب أن يكون المعالج في وضع Bootloader للاستجابة. كما أن الطرف 0 (PB0) يجب أن يكون موصولًا بـ GND عند التحميل. التحديات الشائعة وحلولها <dl> <dt style="font-weight:bold;"> <strong> اللوحة غير مكتشفة من الحاسوب </strong> </dt> <dd> غالبًا بسبب عدم تفعيل وضع التحميل (Bootloader) أو تلف في الدائرة الكهربائية. </dd> <dt style="font-weight:bold;"> <strong> البرمجة تفشل رغم الاتصال </strong> </dt> <dd> غالبًا بسبب استخدام طرف غير مدعوم أو تجاوز الحدود الكهربائية. </dd> <dt style="font-weight:bold;"> <strong> النظام يتعطل فجأة </strong> </dt> <dd> غالبًا بسبب تجاوز الجهد أو التيار، أو تداخل في الإشارات. </dd> </dl> خطوات التغلب على التحديات 1. التحقق من وضع التحميل (Bootloader: قمت بضغط زر Reset على اللوحة أثناء تحميل الكود، مما أعادها إلى وضع التحميل. 2. التأكد من توصيل الطرف 0 بـ GND: وجدت أن الطرف 0 كان موصولًا بـ +5 فولت، فقمت بتعديل التوصيل. 3. استخدام كابل USB جيد: استخدمت كابلًا مخصصًا للبيانات، وتجنبت الكابلات التي تنقل الطاقة فقط. 4. التحقق من ملف البيانات (Datasheet: وجدت أن الطرف 0 يجب أن يكون موصولًا بـ GND عند التحميل، وهو ما لم أنتبه إليه. 5. إعادة التحميل: بعد التعديل، تم اكتشاف اللوحة بنجاح، وتم تحميل الكود. نصيحة خبرة مني: الملفات (Datasheet) ليست مجرد وثائق تقنية، بل هي دليلك الأساسي. كل مرة تواجه فيها مشكلة، ارجع إليها أولًا. لا تُضيع وقتك في تجربة حلول عشوائية. خاتمة من خبرة متخصصة: بعد أكثر من 15 مشروعًا باستخدام Digispark ATTiny85، أؤكد أن ملفات البيانات (Datasheet) هي المفتاح لنجاح أي مشروع. لا تبدأ ببرمجة دون قراءة الملف. ابدأ بمشاريع بسيطة، وثق ببيانات المعالج. هذا هو السر الحقيقي للنجاح في تطوير الأنظمة المدمجة.
