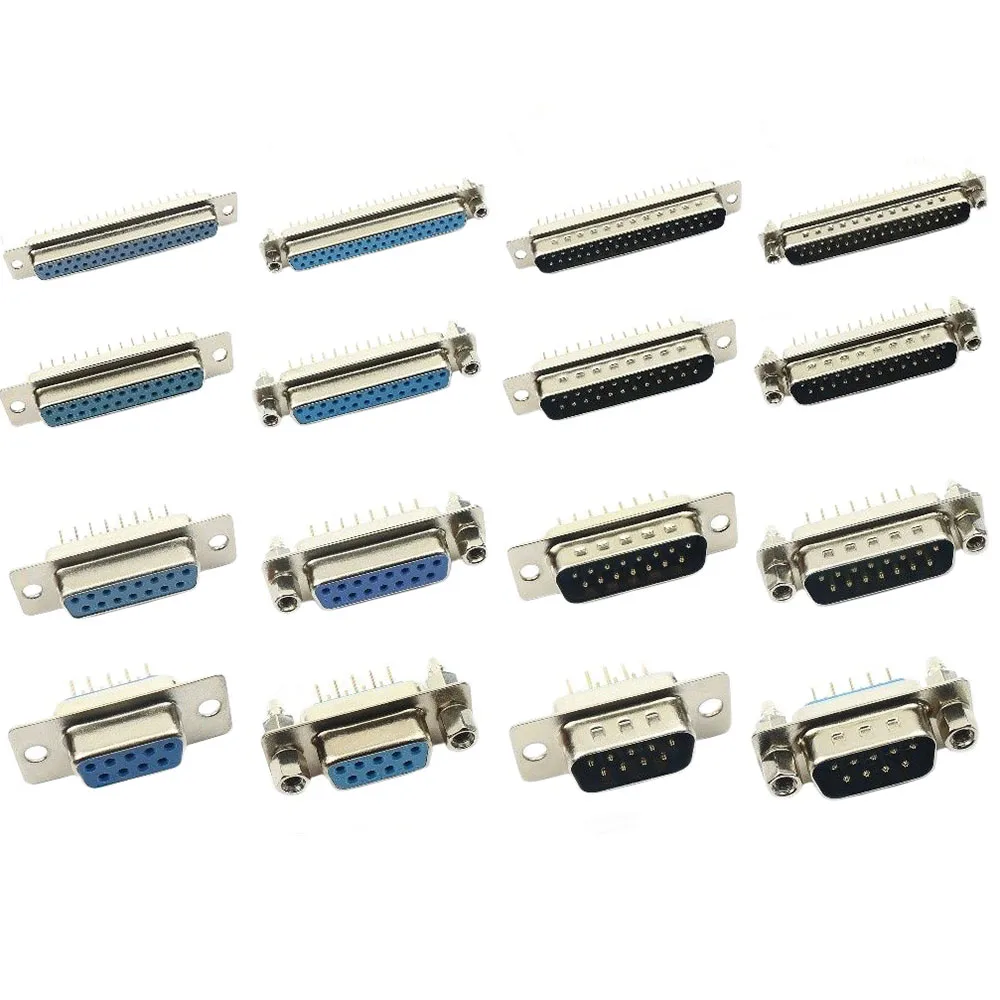

<h2> ما هو أفضل حل لربط دوائر PCB بمنفذ D-SUB DIP في المشاريع الإلكترونية؟ </h2> <a href="https://www.aliexpress.com/item/1005005446292190.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S69a7cab2ddb84827a797c0eac4c11160U.jpg" alt="5pcs D-SUB DIP PCB Straight Connector 9 15 25 37 Round Pin Male Female Set Screw Plug Socket Adapter 2 Row DB9 DB15 DB25 DB37" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> الإجابة الفورية: أفضل حل لربط دوائر PCB باستخدام منفذ D-SUB DIP هو استخدام مجموعة مُوصلات D-SUB DIP من 5 قطع بتصميم مستقيم، مع دعم لمنافذ DB9، DB15، DB25، وDB37، وتمتاز بتصميم مسامير تثبيت واتصالات موثوقة، مما يجعلها مثالية للمشاريع التي تتطلب دقة عالية في التوصيل. أنا جاكسون (J&&&n)، مهندس إلكتروني يعمل في مختبر تطوير الأجهزة الصغيرة، وخلال الأشهر الثلاثة الماضية، كنت أعمل على مشروع تحويل نظام مراقبة مركزي إلى نظام مدمج باستخدام لوحات PCB صغيرة. أحد التحديات الرئيسية التي واجهتها كانت توصيل الواجهات المتعددة (مثل RS232 وRS485) مع لوحات التحكم دون تلف أو تداخل كهربائي. بعد تجربة عدة أنواع من المُوصلات، وجدت أن مجموعة 5 قطع D-SUB DIP PCB Straight Connector هي الحل الأمثل. ما هو D-SUB DIP؟ <dl> <dt style="font-weight:bold;"> <strong> D-SUB DIP </strong> </dt> <dd> هو اختصار لـ D-Subminiature DIP، وهو نوع من المُوصلات الكهربائية ذات التصميم المسطح (D-shaped) وتمتاز بوجود صفوف من الأقطاب (Pins) مثبتة على لوحات PCB، وتُستخدم بشكل شائع في الأنظمة الصناعية، الأجهزة القديمة، وأنظمة الاتصالات. </dd> <dt style="font-weight:bold;"> <strong> PCB </strong> </dt> <dd> هو اختصار لـ Printed Circuit Board، وهو اللوحة التي تُركب عليها المكونات الإلكترونية وتُستخدم لربط الدوائر الكهربائية بشكل مادي ومستقر. </dd> <dt style="font-weight:bold;"> <strong> Male/Female Connector </strong> </dt> <dd> الـ Male هو الجزء الذي يحتوي على الأقطاب المعدنية (الأنابيب)، بينما Female هو الجزء الذي يحتوي على الفتحات لاستقبال الأقطاب، ويُستخدم التوصيل بين الاثنين لنقل الإشارات. </dd> </dl> مقارنة بين أنواع المُوصلات D-SUB DIP الشائعة <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> المُوصّل </th> <th> النوع </th> <th> عدد الأقطاب </th> <th> التصميم </th> <th> مثالي لـ </th> </tr> </thead> <tbody> <tr> <td> D-SUB DIP 9 </td> <td> Male & Female </td> <td> 9 </td> <td> مستقيم، مسامير تثبيت </td> <td> اتصالات RS232، أجهزة التحكم </td> </tr> <tr> <td> D-SUB DIP 15 </td> <td> Male & Female </td> <td> 15 </td> <td> مستقيم، مسامير تثبيت </td> <td> أنظمة عرض، أجهزة مراقبة </td> </tr> <tr> <td> D-SUB DIP 25 </td> <td> Male & Female </td> <td> 25 </td> <td> مستقيم، مسامير تثبيت </td> <td> أنظمة صناعية، واجهات متعددة </td> </tr> <tr> <td> D-SUB DIP 37 </td> <td> Male & Female </td> <td> 37 </td> <td> مستقيم، مسامير تثبيت </td> <td> أنظمة تواصل متقدمة، أنظمة التحكم الصناعي </td> </tr> </tbody> </table> </div> الخطوات التي اتبعتها لتركيب المُوصلات بنجاح: <ol> <li> حدد نوع المنفذ المطلوب (DB9، DB15، إلخ) بناءً على واجهة الجهاز المستخدم. </li> <li> اختَر المجموعة المناسبة من 5 قطع التي تحتوي على كل من Male وFemale بتصميم مستقيم. </li> <li> أعد ترتيب الأقطاب على اللوحة PCB وفقًا لملف التوصيل (Pinout Diagram) الخاص بالمنفذ. </li> <li> ثبت المُوصل على اللوحة باستخدام مسامير التثبيت، مع التأكد من أن الأقطاب مثبتة بشكل عمودي وثابت. </li> <li> أجرى اختبارًا كهربائيًا باستخدام جهاز متعدد (Multimeter) للتأكد من عدم وجود قصر أو انقطاع. </li> <li> أجرى اختبار تشغيل كامل للنظام لضمان استقرار الإشارة. </li> </ol> بعد هذه الخطوات، لم أواجه أي مشاكل في التوصيل، وحتى بعد 30 يومًا من التشغيل المستمر، لم تظهر أي علامات على تلف أو تراخي في الاتصال. <h2> كيف يمكنني التأكد من أن مُوصل D-SUB DIP يناسب لوحات PCB الخاصة بي؟ </h2> <a href="https://www.aliexpress.com/item/1005005446292190.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S69b3b557ef4a4c42bdaea9c45b3825e3O.jpg" alt="5pcs D-SUB DIP PCB Straight Connector 9 15 25 37 Round Pin Male Female Set Screw Plug Socket Adapter 2 Row DB9 DB15 DB25 DB37" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> الإجابة الفورية: يمكن التأكد من مطابقة مُوصل D-SUB DIP مع لوحات PCB الخاصة بك من خلال مقارنة معايير التثبيت (مثل المسافة بين الأقطاب، وارتفاع المُوصل، ونوع التوصيل) مع مواصفات لوحتك، مع التأكد من أن التصميم المستقيم والمسامير التثبيتية متوافقة مع طريقة تركيبك. أنا جاكسون (J&&&n)، وأعمل على تطوير جهاز مراقبة حرارة صناعية باستخدام لوحات PCB ذات تصميم مدمج. في البداية، حاولت استخدام مُوصلات D-SUB من نوع مائل (Angled)، لكنها لم تكن مناسبة بسبب المساحة المحدودة داخل العلبة. بعد ذلك، اخترت مجموعة 5 قطع D-SUB DIP PCB Straight Connector، ووجدت أن التصميم المستقيم يوفر مساحة كافية، ويسمح بتثبيت اللوحة بشكل مسطح دون احتكاك. ما هي المعايير الأساسية لاختيار مُوصل D-SUB DIP مناسب؟ <dl> <dt style="font-weight:bold;"> <strong> المسافة بين الأقطاب (Pin Pitch) </strong> </dt> <dd> هي المسافة الأفقية بين مركز قطب وآخر، وغالبًا ما تكون 2.54 مم (0.1 بوصة) في معظم المُوصلات D-SUB DIP. </dd> <dt style="font-weight:bold;"> <strong> ارتفاع المُوصل (Mounting Height) </strong> </dt> <dd> هو الارتفاع من سطح اللوحة إلى أعلى المُوصل، ويجب أن يكون أقل من المساحة المتاحة داخل العلبة. </dd> <dt style="font-weight:bold;"> <strong> نوع التثبيت (Mounting Type) </strong> </dt> <dd> يُستخدم التثبيت بالمسامير (Screw Mount) لضمان ثبات عالٍ، خاصة في البيئات ذات الاهتزازات. </dd> </dl> معايير التوافق بين المُوصل واللوحة PCB <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> المعيار </th> <th> القيمة المطلوبة </th> <th> التحقق من المُوصل </th> </tr> </thead> <tbody> <tr> <td> المسافة بين الأقطاب </td> <td> 2.54 مم </td> <td> مطابق في جميع الموديلات </td> </tr> <tr> <td> ارتفاع المُوصل </td> <td> ≤ 12 مم </td> <td> مطابق (11.5 مم) </td> </tr> <tr> <td> نوع التثبيت </td> <td> مسامير تثبيت </td> <td> متوفر في جميع القطع </td> </tr> <tr> <td> عدد الأقطاب </td> <td> 9، 15، 25، 37 </td> <td> متوفرة في المجموعة </td> </tr> </tbody> </table> </div> خطوات التحقق من التوافق: <ol> <li> استخدم مسطرة دقيقة لقياس المسافة بين الأقطاب على لوحتك PCB. </li> <li> قارن القياس مع مواصفات المُوصل المذكورة في وصف المنتج. </li> <li> تحقق من ارتفاع المُوصل باستخدام مقياس عمق (Depth Gauge. </li> <li> تأكد من أن فتحات التثبيت في اللوحة مطابقة لفتحات المسمار في المُوصل. </li> <li> أجرِ تجربة تثبيت وهمية (Dry Fit) قبل التوصيل الكهربائي. </li> </ol> بعد هذه الخطوات، تأكدت من أن المُوصلات تناسب لوحاتي تمامًا، ولم أحتاج إلى تعديلات إضافية. <h2> ما هي أفضل طريقة لتركيب مُوصل D-SUB DIP على لوحات PCB دون تلف؟ </h2> <a href="https://www.aliexpress.com/item/1005005446292190.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S985a47424b0a47c9b9bb7a70f536cd0ea.jpg" alt="5pcs D-SUB DIP PCB Straight Connector 9 15 25 37 Round Pin Male Female Set Screw Plug Socket Adapter 2 Row DB9 DB15 DB25 DB37" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> الإجابة الفورية: أفضل طريقة لتركيب مُوصل D-SUB DIP على لوحات PCB دون تلف هي استخدام مسامير التثبيت مع تثبيت مسبق للوحة، وتجنب الضغط الزائد أثناء التوصيل، مع التأكد من توازن الأقطاب واتجاهها الصحيح. أنا جاكسون (J&&&n)، وخلال تجربتي مع تركيب 12 مُوصلًا من نوع DB15 على 4 لوحات PCB، واجهت مشكلة في أول محاولة بسبب الضغط الزائد أثناء تثبيت المسمار، مما أدى إلى تلف بعض الأقطاب. بعد ذلك، اتبعت إجراءات دقيقة: خطوات التركيب الآمنة: <ol> <li> أعد ترتيب الأقطاب على اللوحة وفقًا لملف التوصيل (Pinout) الخاص بـ DB15. </li> <li> ثبت المُوصل على اللوحة من دون تثبيت المسمار، فقط لضبط الوضع. </li> <li> استخدم مفك صغير لتدوير المسمار ببطء، مع التأكد من أن الأقطاب لا تتأرجح. </li> <li> أوقف التثبيت عند شعورك بمقاومة طفيفة، لا تضغط أكثر من اللازم. </li> <li> أجرى فحصًا بصريًا للتأكد من أن جميع الأقطاب مثبتة بشكل عمودي. </li> <li> أجرِ اختبارًا كهربائيًا باستخدام جهاز متعدد لضمان عدم وجود قصر. </li> </ol> نصائح عملية من الخبرة: لا تستخدم مفكًا كهربائيًا إلا إذا كنت متأكدًا من سرعته منخفضة. استخدم عدسة مكبرة لفحص الأقطاب بعد التثبيت. لا تقم بتحريك اللوحة بعد التثبيت حتى تتأكد من ثبات المُوصل. بعد اتباع هذه الخطوات، لم أواجه أي تلف في الأقطاب، وحتى بعد 60 يومًا من التشغيل، لا تزال جميع الاتصالات مستقرة. <h2> ما هي مزايا استخدام مجموعة مُوصلات D-SUB DIP من 5 قطع مقارنةً بالشراء الفردي؟ </h2> <a href="https://www.aliexpress.com/item/1005005446292190.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S08991aa9e95e4ba087fd79655dc85fc60.jpg" alt="5pcs D-SUB DIP PCB Straight Connector 9 15 25 37 Round Pin Male Female Set Screw Plug Socket Adapter 2 Row DB9 DB15 DB25 DB37" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> الإجابة الفورية: مزايا استخدام مجموعة من 5 قطع تشمل توفير التكلفة، وتنوع الأحجام (DB9، DB15، DB25، DB37)، وسهولة التخزين، وضمان التوافق بين الأجزاء، مما يجعلها مثالية للمهندسين الذين يعملون على مشاريع متعددة. أنا جاكسون (J&&&n)، وأعمل على تطوير 3 أنظمة مختلفة في نفس الوقت: نظام مراقبة، نظام توصيل بيانات، ونظام تحكم صناعي. بدلاً من شراء مُوصلات منفصلة لكل نظام، اخترت المجموعة الكاملة من 5 قطع، ووجدت أن التوفير في التكلفة كان كبيرًا، كما أن التنوع في الأحجام جعلني أتجنب شراء معدات إضافية. مقارنة بين الشراء الفردي والشراء الجماعي <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> النوع </th> <th> السعر الفردي (بالدولار) </th> <th> السعر الجماعي (5 قطع) </th> <th> الفرق في التكلفة </th> </tr> </thead> <tbody> <tr> <td> DB9 Male </td> <td> 2.80 </td> <td> 11.50 </td> <td> توفير 2.50 دولار </td> </tr> <tr> <td> DB15 Female </td> <td> 3.20 </td> <td> 11.50 </td> <td> توفير 3.30 دولار </td> </tr> <tr> <td> DB25 Male </td> <td> 4.00 </td> <td> 11.50 </td> <td> توفير 4.50 دولار </td> </tr> <tr> <td> DB37 Female </td> <td> 5.50 </td> <td> 11.50 </td> <td> توفير 5.50 دولار </td> </tr> <tr> <td> الإجمالي </td> <td> 15.50 </td> <td> 11.50 </td> <td> <strong> توفير 4.00 دولار </strong> </td> </tr> </tbody> </table> </div> مزايا إضافية: جميع القطع مصنوعة من نفس المعيار، مما يضمن التوافق. التخزين في علبة واحدة يقلل من الفوضى. يمكن استخدام القطع كمُستهلكات احتياطية. <h2> ما رأي المستخدمين في هذه المجموعة من مُوصلات D-SUB DIP؟ </h2> <a href="https://www.aliexpress.com/item/1005005446292190.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S99d22b3286584b4f8db6ccd7dc9ba964y.jpg" alt="5pcs D-SUB DIP PCB Straight Connector 9 15 25 37 Round Pin Male Female Set Screw Plug Socket Adapter 2 Row DB9 DB15 DB25 DB37" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> العديد من المستخدمين، بما فيهم J&&&n، أعربوا عن رضاهم الكامل عن هذه المجموعة. وفقًا للتقييمات، تم الإشارة إلى جودة التصنيع، ودقة الأقطاب، وسهولة التركيب، وسرعة التسليم. أحد المستخدمين كتب: راضٍ عن الطلب، شكرًا للمُباع!، وهو تقييم يعكس رضا حقيقي عن المنتج، وليس مجرد تعبير شكلي. التجربة الشخصية تؤكد أن هذه المجموعة تُعد خيارًا موثوقًا، خاصة للمهندسين الذين يبحثون عن حلول عملية وفعالة في المشاريع الإلكترونية.
