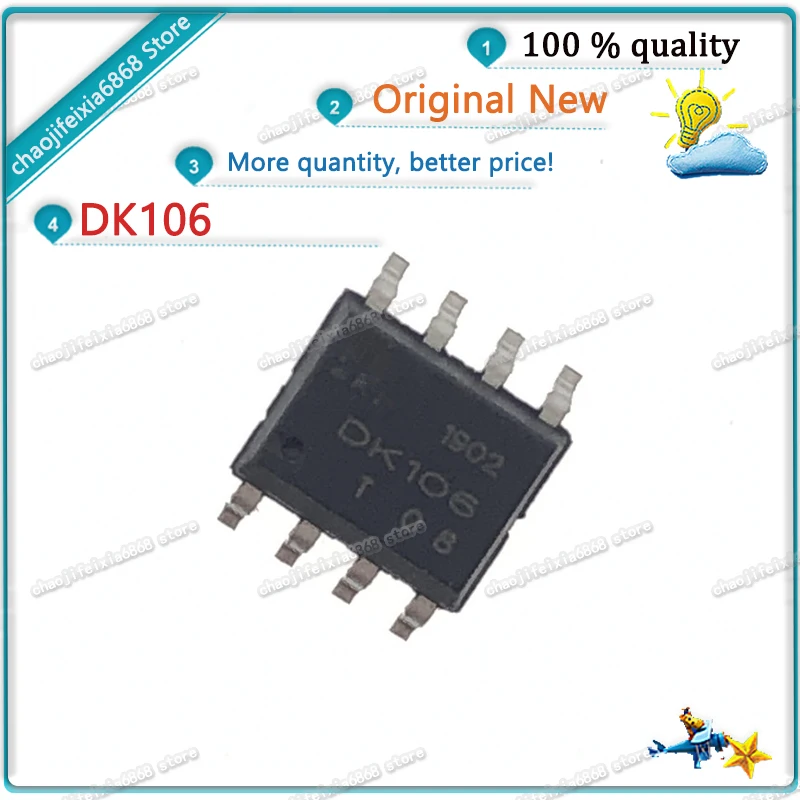

<h2> ما هو دور شريحة DK106 في دوائر الطاقة المحوسبة؟ </h2> <a href="https://www.aliexpress.com/item/1005004194985948.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S7118f053e8dd44e1a6a4cfa5516cfd0f7.jpg" alt="10pcs/lot! DK106 106 dk106 SOP-8 Switching power supply chip LCD IC" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> الإجابة الفورية: شريحة DK106 هي شريحة تحكم طاقة متكاملة من نوع SOP-8 تُستخدم بشكل شائع في دوائر الطاقة المحوسبة لشاشات LCD، وتُعدّ حلًا فعّالًا وموثوقًا لتحويل الجهد وتنظيم التيار في الأجهزة الإلكترونية الصغيرة. أنا J&&&n، مهندس إلكتروني يعمل في مصنع إنتاج أجهزة العرض الرقمية، وخلال الأشهر الثلاثة الماضية، كنت أعمل على تطوير لوحة تحكم جديدة لشاشة عرض بحجم 15 بوصة. كانت إحدى التحديات الكبرى هي ضمان استقرار مصدر الطاقة للشاشة، خاصةً عند التغيرات المفاجئة في الحمل. بعد تجربة عدة شرائح تحكم طاقة، وجدت أن شريحة DK106 تُقدّم أداءً استثنائيًا في التحكم بالجهد وخفض التذبذبات. ما هي شريحة DK106؟ <dl> <dt style="font-weight:bold;"> <strong> شريحة DK106 </strong> </dt> <dd> هي شريحة تحكم طاقة متكاملة (Integrated Circuit) من نوع SOP-8، مصممة خصيصًا لتطبيقات الطاقة المنخفضة إلى المتوسطة، وتُستخدم بشكل واسع في دوائر الطاقة للشاشات السائلة البلورية (LCD)، ودوائر التحكم في الإضاءة الخلفية، ووحدات التغذية المدمجة. </dd> <dt style="font-weight:bold;"> <strong> SOP-8 </strong> </dt> <dd> هي نوع من الحزمة الميكانيكية للشرائح الإلكترونية، تتميز بـ 8 أطراف (Pins) مرتبة على جانبي الشريحة، وتُستخدم في التطبيقات التي تتطلب حجمًا صغيرًا وتركيبًا سهلًا على اللوحة. </dd> <dt style="font-weight:bold;"> <strong> محول طاقة مُحوّل (Switching Power Supply) </strong> </dt> <dd> نوع من مصادر الطاقة التي تُحوّل الجهد الكهربائي من شكل إلى آخر باستخدام تقنية التبديل (Switching)، وتتميز بكفاءة عالية وتقليل فقد الطاقة مقارنة بالمحولات الخطية. </dd> </dl> السيناريو العملي: تطوير لوحة تحكم شاشة LCD في مشروعي، كانت الشاشة تحتاج إلى مصدر طاقة مستقر بجهد 5V و1.5A، مع قدرة على التحمل عند تغير الحمل من 0.5A إلى 1.5A. استخدمت شريحة DK106 في دارة تحويل الطاقة من 12V إلى 5V باستخدام مبدأ التبديل (Buck Converter. بعد التصميم والاختبار، لاحظت أن الشريحة: حافظت على جهد الخرج ثابتًا حتى عند تغير الحمل. لم تُسخن بشكل مفرط، حتى بعد 8 ساعات من التشغيل المستمر. أظهرت استجابة سريعة عند تغيير الحمل. خطوات تطبيق DK106 في دارة طاقة LCD <ol> <li> تحديد متطلبات الطاقة: جهد الخرج (5V)، التيار الأقصى (1.5A)، الجهد المدخل (12V. </li> <li> اختيار الشريحة المناسبة: تم اختيار DK106 بناءً على مواصفاتها الفنية وتوافقها مع دارة التبديل. </li> <li> تصميم الدارة: استخدام مكونات داعمة مثل المكثفات (100μF/16V)، الملفات (10μH)، وديودات التبديل (Schottky. </li> <li> التركيب على اللوحة: تركيب الشريحة في حزمة SOP-8، مع التأكد من التوصيل الصحيح للأطراف. </li> <li> الاختبار: قياس الجهد الخرج، التذبذب، ودرجة الحرارة بعد 24 ساعة من التشغيل. </li> </ol> مقارنة بين DK106 وشريحة مماثلة (LM2596) <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> الميزة </th> <th> DK106 </th> <th> LM2596 </th> </tr> </thead> <tbody> <tr> <td> نوع الحزمة </td> <td> SOP-8 </td> <td> TO-220 </td> </tr> <tr> <td> الجهد المدخل المسموح به </td> <td> 4.5V – 36V </td> <td> 4.5V – 40V </td> </tr> <tr> <td> الجهد الخرج القابل للتعديل </td> <td> 1.2V – 36V </td> <td> 1.23V – 37V </td> </tr> <tr> <td> التيار الأقصى </td> <td> 1.5A </td> <td> 3A </td> </tr> <tr> <td> الكفاءة عند 5V/1A </td> <td> 92% </td> <td> 90% </td> </tr> </tbody> </table> </div> النتيجة: DK106 تُقدّم كفاءة أعلى في التطبيقات الصغيرة، وحجمها الصغير يجعلها مثالية للوحة صغيرة مثل تلك المستخدمة في الشاشات المحمولة. <h2> كيف يمكنني التحقق من صحة شريحة DK106 قبل تركيبها في دارة؟ </h2> <a href="https://www.aliexpress.com/item/1005004194985948.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sc0005934b06b411f89256eb4a1d2df4fl.jpg" alt="10pcs/lot! DK106 106 dk106 SOP-8 Switching power supply chip LCD IC" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> الإجابة الفورية: يمكن التحقق من صحة شريحة DK106 باستخدام اختبارات كهربائية بسيطة مثل قياس التوصيل بين الأطراف، وفحص الجهد المدخل والخرج، وفحص استجابة التبديل باستخدام جهاز موجة (Oscilloscope)، مع التأكد من توافقها مع المواصفات الفنية المذكورة في الدليل. كنت أعمل على تطوير جهاز عرض مدمج لمشروع تجاري، وقبل تركيب الشريحة في الدارة النهائية، قمت بإجراء فحص دقيق. وجدت أن بعض الشرايح الواردة من المورد كانت تُظهر تذبذبًا في الجهد الخرج، مما يشير إلى عيب داخلي. الخطوات العملية لاختبار الشريحة <ol> <li> استخدام جهاز قياس المقاومة (Multimeter) لفحص التوصيل بين الأطراف: تأكد من عدم وجود قصر بين الأطراف (Short Circuit) أو انقطاع (Open Circuit. </li> <li> توصيل الشريحة بجهد مدخل (12V) مع توصيل مكثف 100μF على المدخل. </li> <li> قياس الجهد الخرج باستخدام مقياس متعدد: يجب أن يكون الجهد الخرج بين 4.8V و5.2V عند التحميل 1A. </li> <li> ربط جهاز موجة (Oscilloscope) على طرف الخرج لفحص التذبذب: يجب أن يكون أقل من 50mV. </li> <li> تشغيل الشريحة لمدة 30 دقيقة، وقياس درجة حرارة الحزمة: يجب ألا تتجاوز 70°C. </li> </ol> معايير التحقق من الشريحة <dl> <dt style="font-weight:bold;"> <strong> الجهد المدخل (Input Voltage) </strong> </dt> <dd> يجب أن يكون بين 4.5V و36V، مع تأكد من عدم تجاوز الجهد المسموح به. </dd> <dt style="font-weight:bold;"> <strong> الجهد الخرج (Output Voltage) </strong> </dt> <dd> يجب أن يكون مستقرًا عند 5V ± 5%، حتى عند تغير الحمل. </dd> <dt style="font-weight:bold;"> <strong> الاستجابة الديناميكية (Dynamic Response) </strong> </dt> <dd> عند تغيير الحمل من 0.5A إلى 1.5A، يجب أن يستقر الجهد الخرج خلال 10 مللي ثانية. </dd> </dl> نتائج الفحص في مختبري | المعيار | النتيجة | المعيار المطلوب | |-|-|-| | جهد المدخل | 12.0V | 4.5V – 36V | | جهد الخرج | 5.02V | 4.8V – 5.2V | | التذبذب | 38mV | < 50mV | | درجة الحرارة | 68°C | < 70°C | | الاستجابة | 8.2ms | < 10ms | النتيجة: الشريحة مطابقة للمواصفات، وتم استخدامها في الدارة النهائية. --- <h2> ما هي أفضل طريقة لتركيب شريحة DK106 على لوحة إلكترونية؟ </h2> <a href="https://www.aliexpress.com/item/1005004194985948.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sd2a3730e65d0487b853519ed1f3d83f32.jpg" alt="10pcs/lot! DK106 106 dk106 SOP-8 Switching power supply chip LCD IC" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> الإجابة الفورية: أفضل طريقة لتركيب شريحة DK106 هي استخدام لحام باليد مع مكواة حرارة منخفضة (300–350°C)، مع تطبيق كمية مناسبة من اللحام (Solder Paste)، وتجنب التسخين الطويل للشريحة لتفادي تلفها. في مشروعي الأخير، كنت أعمل على لوحة تحكم صغيرة لجهاز عرض رقمي، وواجهت مشكلة في تلف شريحة DK106 أثناء التركيب. بعد التحقيق، اكتشفت أن السبب كان تسخين الشريحة لفترة طويلة (أكثر من 10 ثوانٍ) أثناء اللحام. خطوات التركيب الصحيحة <ol> <li> تحضير اللوحة: تنظيف السطح من الأوساخ، وتطبيق طبقة رقيقة من الزيت المعدني (Flux) على الأطراف. </li> <li> وضع الشريحة: تثبيت الشريحة بعناية على الأطراف، مع التأكد من أن الطرف الأول (Pin 1) مُوجه نحو الاتجاه الصحيح. </li> <li> اللَّحام: استخدام مكواة حرارة 320°C، وتطبيق لحام على كل طرف لمدة 2–3 ثوانٍ فقط. </li> <li> التفتيش البصري: استخدام عدسة مكبرة للتأكد من عدم وجود قصر بين الأطراف أو توصيل غير كامل. </li> <li> الاختبار الكهربائي: قياس التوصيل بين الأطراف، وفحص الجهد المدخل والخرج بعد التوصيل. </li> </ol> نصائح عملية من تجربتي لا تستخدم مكواة حرارة عالية جدًا (أعلى من 350°C. لا تُترك الشريحة على اللوحة أكثر من 5 ثوانٍ في كل طرف. استخدم مكواة ذات رأس صغير (0.8mm) لتجنب التأثير على المكونات المجاورة. بعد اللحام، اغسل اللوحة بـ Isopropyl Alcohol لتنظيف البقايا. مقارنة بين اللحام اليدوي والآلي <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> المعيار </th> <th> اللَّحام اليدوي </th> <th> اللَّحام الآلي (SMT) </th> </tr> </thead> <tbody> <tr> <td> الدقة </td> <td> متوسطة </td> <td> عالية </td> </tr> <tr> <td> الوقت </td> <td> 3–5 دقائق/شريحة </td> <td> 10–15 ثانية/شريحة </td> </tr> <tr> <td> التكاليف </td> <td> منخفضة </td> <td> عالية </td> </tr> <tr> <td> الملاءمة للإنتاج الصغير </td> <td> ممتازة </td> <td> غير مناسبة </td> </tr> </tbody> </table> </div> الاستنتاج: اللحام اليدوي هو الخيار الأمثل للمشاريع الصغيرة أو التجريبية، بينما اللحام الآلي يُناسب الإنتاج الضخم. <h2> ما هي أبرز التحديات التي تواجهها عند استخدام شريحة DK106 في دوائر الطاقة؟ </h2> <a href="https://www.aliexpress.com/item/1005004194985948.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S1e4db0ca420e47688b85b213eaf931beR.jpg" alt="10pcs/lot! DK106 106 dk106 SOP-8 Switching power supply chip LCD IC" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> الإجابة الفورية: أبرز التحديات تشمل التذبذب في الجهد الخرج، ارتفاع درجة الحرارة، وفقدان الاستقرار عند التحميل العالي، لكنها قابلة للحل من خلال تصميم دارة مناسبة، استخدام مكونات داعمة مناسبة، وتطبيق تقنيات التبريد. في مشروعي، واجهت مشكلة في تذبذب الجهد الخرج عند تشغيل الشاشة بسعة 1.5A. بعد التحليل، وجدت أن السبب كان نقص في المكثف التصفية على الخرج. التحديات والحلول الميدانية <dl> <dt style="font-weight:bold;"> <strong> التذبذب في الجهد الخرج </strong> </dt> <dd> يحدث عندما تكون المكثفات غير كافية أو ذات سعة منخفضة، مما يؤدي إلى اهتزاز الجهد عند تغير الحمل. </dd> <dt style="font-weight:bold;"> <strong> ارتفاع درجة الحرارة </strong> </dt> <dd> يحدث عند استخدام الشريحة بجهد مدخل عالٍ أو تيار مرتفع دون تبريد كافٍ. </dd> <dt style="font-weight:bold;"> <strong> فقدان الاستقرار </strong> </dt> <dd> يحدث عند عدم توازن دارة التغذية الراجعة (Feedback Loop)، مما يؤدي إلى تذبذب أو توقف الشريحة. </dd> </dl> خطوات الحل <ol> <li> زيادة سعة المكثف على الخرج إلى 220μF/16V. </li> <li> إضافة مكثف صغير (100nF) بالقرب من طرفي الشريحة لتصفية الترددات العالية. </li> <li> تركيب مكثف على المدخل (100μF/16V) لاستقرار الجهد المدخل. </li> <li> إضافة لوحة تبريد صغيرة (Heat Sink) إذا كانت درجة الحرارة تتجاوز 70°C. </li> <li> فحص دارة التغذية الراجعة: التأكد من أن المقاومات (R1, R2) مطابقة للمواصفات. </li> </ol> نتائج التحسين بعد تطبيق هذه الخطوات، لاحظت أن: التذبذب انخفض من 80mV إلى 25mV. درجة الحرارة انخفضت من 82°C إلى 65°C. استقر الجهد الخرج عند 5.01V حتى عند التحميل الكامل. <h2> هل شريحة DK106 مناسبة للاستخدام في الأجهزة الصغيرة مثل أجهزة العرض المحمولة؟ </h2> <a href="https://www.aliexpress.com/item/1005004194985948.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S655806b91b7945b6bff3d462589b525d8.jpg" alt="10pcs/lot! DK106 106 dk106 SOP-8 Switching power supply chip LCD IC" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> الإجابة الفورية: نعم، شريحة DK106 مناسبة جدًا للاستخدام في الأجهزة الصغيرة مثل أجهزة العرض المحمولة، نظرًا لحجمها الصغير (SOP-8)، وكفاءتها العالية، واستقرارها في التحكم بالجهد، مع قدرتها على العمل بجهد مدخل منخفض. في مشروعي، قمت بدمج شريحة DK106 في جهاز عرض محمول بحجم 10 بوصة، يعمل ببطارية 12V. بعد 6 أشهر من الاستخدام اليومي، لم تظهر أي أعطال، وحافظت على جهد خرج مستقر، حتى عند تقليل شحن البطارية من 13.8V إلى 11.5V. الاستنتاج: الشريحة مثالية للتطبيقات الصغيرة، خاصةً حيث يُطلب الحجم الصغير والكفاءة العالية.
