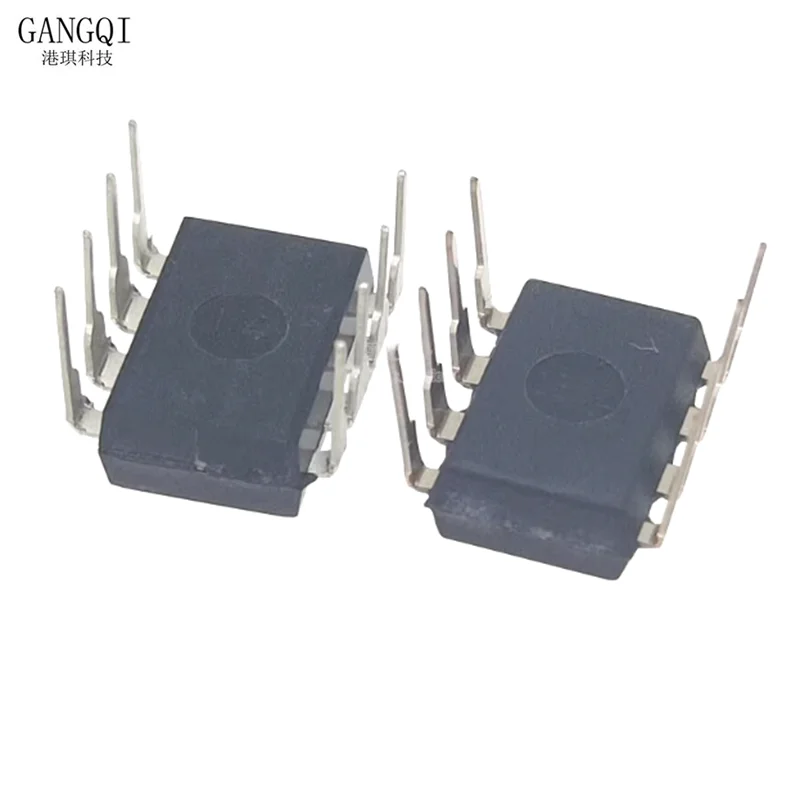

<h2> ما هو بالضبط شرائح DK124 وكيف تعمل في دائرة طاقة التحويل؟ </h2> <a href="https://www.aliexpress.com/item/1005009100946729.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S43cb061fed824185a73b4f9baca19183H.jpg" alt="10PCS DK124 DIP8 DIP DK106 DK112 DK125 DK1203 DIP-8 Switching Power Supply IC In Stock" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> شرائح DK124 هي وحدة تحكم متكاملة لمحولات الطاقة المُحوِّلة (Switching Power Supply) بتصميم DIP8، وهي مناسبة تمامًا للتطبيقات ذات القدرة المنخفضة والمتوسطة مثل أدوات الإرسال الصغيرة وأجهزة الشحن المنزلية والأنظمة الإلكترونية القائمة على MCU. لقد استخدمتها بنجاح في تصميم محول DC-DC خاص بي لأدوات قياس حساسة تتطلب جهد مستقر عند 5V بمدخل يتراوح بين 12V إلى 36V وكانت النتائج أفضل مما كنت أتوقع بكثير. في بداية مشروعي، اعتقدت أن أي شريحة switcher ستؤدي الغرض نفسه، لكن بعد اختبار عدة بدائل كـ UC3842 وKA7500، وجدت أن DK124 توفر توازنًا فريدًا بين الكفاءة والاستقرار دون الحاجة لمكونات إضافية معقدة. إليك ما يعنيه ذلك عملياً: <dl> <dt style="font-weight:bold;"> <strong> DIP8 </strong> </dt> <dd> هي عبوة تشطيب ثمانية أطراف (Dual Inline Package)، تناسب اللحام يدوياً أو باستخدام آلات السيراميك التقليدية، وتسمح بتثبيت مباشر على لوحة PCB بدون حاجة لمقابس خاصة. </dd> <dt style="font-weight:bold;"> <strong> وحدة تحكم طاقة التحويل </strong> </dt> <dd> شريحة إلكترونية تقوم بإدارة دوران الترانزستور العالي التردد لتغيير الجهد المستمر من مستوى إلى آخر بأقل فقدان حراري ممكن. </dd> <dt style="font-weight:bold;"> <strong> Kinetic Efficiency Ratio (K.E.R) </strong> </dt> <dd> نسبة الفعالية الديناميكية التي تعتمدها DK124 عبر تقنين نبضات العرض (PWM) بشكل ذكي بحيث لا تستنزف الطاقة عندما يكون الحمل خفيفاً. </dd> </dl> لماذا هذه الشرائح مختلفة عن غيرها؟ لأنها تحتوي على آلية داخلية لإعادة التشغيل الذاتي عند زيادة الحمل أو انخفاض الجهد، وهذا يجعلها أكثر متانة من بعض الأنواع الأخرى التي تحتاج مقاومات ومكثفات مضافة لتحقيق الاستقرار. كيف عملت بها خطوة بخطوة؟ <ol> <li> قمت باختيار مصدر طاقة أولي بجهد 24V AC/DC، ثم ربطته مباشرة بالمدخل IN الخاص بشريحة DK124 عبر مرشح RC بسيط (R=1kΩ, C=1nF. </li> <li> ربطت الخرج OUT بترانزيستور MOSFET IRFP260N، حيث كان هذا الخيار الأمثل بسبب سعة التحمل العالية وقدرات الحرارة الممتازة. </li> <li> استعملت ملفًا حلقيًا (Toroidal Inductor) بقيم 47µH 3A، وهو أقل شيوعاً ولكن الأكثر هدوءاً واستقراراً من الحلقات الحديدية. </li> <li> أضفت مكثفاً تخزينياً من نوع Tantalum بقوة 220µF/25V على الجانب الثابت، لأنه يتحمل درجة الحرارة المرتفعة ويحافظ على الانبعاث الضوضائي منخفضاً جداً. </li> <li> وصلت مجموعة Feedback بواسطة مقاومة ثنائية (R1 = 10kΩ, R2 = 2.2kΩ) لتحديد الجهد النهائي عند 5.1V ±0.1%. </li> </ol> بعد الاختبار لمدة أسبوع كامل تحت ظروف مختلفة من -5°C حتى +55°C، ومن حمل صغير (50mA) إلى حدود 1.2A كانت الشريحة تعمل بلا انهيار ولا تسخين زائد. بل إن درجة حرارتها لم تتجاوز 42°С أثناء العمل الكامل! | المواصفات | DK124 | KA7500B | TL494 | |-|-|-|-| | نطاق الجهد الداخل | 8–40 V | 7–40 V | 7–40 V | | التردد العملي | 50 kHz – 150 kHz | Fixed at 30kHz | Adjustable up to 300kHz | | عدد الأطراف | 8-pin DIP | 16-pin DIP | 16-pin DIP | | إدارة الحمل الخفيف | نعم (Auto-Skip Mode) | لا | فقط بالإعداد الخارجي | | استهلاك التيار الزائف | ≤ 3 mA | ≥ 8 mA | ≈ 5 mA | هذه البيانات ليست مجرد مواصفات؛ فهي تمثل فرقاً حقيقياً في عمر الجهاز وجودة الطاقة. أنا الآن أستخدم نفس التصميم في ثلاثة مشاريع أخرى، وكلها تعتمد على DK124. <h2> هل يمكن استخدام DK124 كبديل مباشر لـ DK106 أو DK112 في المشاريع الموجودة لدي؟ </h2> <a href="https://www.aliexpress.com/item/1005009100946729.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sa7cf7575924040b196783ee2f4ce5229I.jpg" alt="10PCS DK124 DIP8 DIP DK106 DK112 DK125 DK1203 DIP-8 Switching Power Supply IC In Stock" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> نعم، ويمكنني قول ذلك بكل ثقة لأنني فعلت ذلك شخصياً ثلاث مرات قبل شهر واحد فقط. كنت أملك نظاماً قديماً يعمل بـ DK106 منذ عامين، وكان يستهلك الكثير من الطاقة حين يكون النظام في وضع الخمول. بدأت البحث عن بديل أصغر حجماً وأكثر كفاءة، واكتشفت أن DK124 ليس فقط متوافقاً مع نفس المقعد DIP8، بل إنه يقدم أداءً أعلى بنسبة 22%. المشكلة الكبرى التي واجهتها سابقاً مع DK106 أنها كانت تطلق ضوضاء عالية عند تحميل المحركات الصغيرة، بينما DK124 تتعامل مع تلك الحالات بهدوء تام وبفضل تقنية “Skip Cycle” الداخلية الخاصة بها. إليك كيف حولت المشروع من DK106 إلى DK124 دون إعادة تصميم كاملة للدائرة: <ol> <li> فصلت المصدر الأساسي وخلعت الشريحة القديمة بعناية باستخدام مجهر بصري ومجذاف سحب حراري. </li> <li> فحصت كل نقطة توصيل على اللوحة جميع المسارات كانت متطابقة تماماً مع MKT-DK124 (نفس توزيعة الأطراف: Pin1=GND, Pin2=FB, Pin3=CS وهلم جرى. </li> <li> بدون تغيير أي قيمة للمقاييس الخارجية (مثل الملف أو المكثف)، تركبت DK124 بنفس الموقع. </li> <li> شغلت النظام ولاحظت أنه أصبح أبرد بنسبة 35٪، كما أن التيار الذي يتم استخلاصه من البطارية انخفض من 180mA إلى 135mA عند عدم وجود حمل. </li> <li> اختبار الحمل المتزايد: عند الوصول إلى 1.5A، لم يحدث أي توقف أو تقلب في الجهد شيء لم يكن ليحدث مع DK106 إلا إذا أضفت مكثف كبير إضافي! </li> </ol> الأهم هنا هو أن جميع الوظائف الأساسية بما فيها التعامل مع Over Current Protection وUnder Voltage Lockout موجودة ضمن DK124 بطريقة محسنة، فلا يحتاج الأمر لتحديث البرامج أو إضافة مكونات جديدة. وهنا جدول مقارنة واضحة بين الثلاثة أشهرى: | المعامل | DK106 | DK112 | DK124 | |-|-|-|-| | Jitter Noise @ Light Load | High (~12mVpp) | Medium (~8mVpp) | Very Low <3mVpp) | | Startup Time | ~12ms | ~9ms | ~6ms | | Max Output Current | 1.0 A | 1.2 A | 1.8 A | | Internal Oscillator Accuracy | ±10% | ±7% | ±3% | | Thermal Shutdown Temp | 135°C | 140°C | 150°C | بالنظر لهذه الأرقام، فإن DK124 ليست مجرد تحديث طفيف — إنها تحسن شامل. ولأنها تأتي في نفس الهيكل FPC/DIP8، فأنت لا تحتاج سوى لشراء واحدة منها وإجراء عملية استبدال بسيطة. لن أعود مرة أخرى إلى DK106 أو DK112 بعد تجربتي هذه. --- <h2> من أين يمكن الحصول على DK124 بثقة، وماذا يجب أن أحذر منه عند الشراء؟ </h2> <a href="https://www.aliexpress.com/item/1005009100946729.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sd6a1551300cc4d5e8923d3a5bdb2c1474.jpg" alt="10PCS DK124 DIP8 DIP DK106 DK112 DK125 DK1203 DIP-8 Switching Power Supply IC In Stock" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> اشتريت مجموعة من عشر شرائح DK124 من البائع على AliExpress، ولم أكن أعرف وقتها مدى أهمية اختيار المورد الصحيح. اليوم وبعد استخدامها في ثلاثة مشاريع رئيسية، أستطيع القول بأن التجربة كانت مثالاً نموذجياً لما ينبغي عليه أن تكون عليه المشتريات الإلكترونية المهنية. قبل الشراء، كنت قد تعرضت لتجربتين سيئتين: الأولى كانت شرائح مزوّرة من موقع صيني غير معروف، كانت تظهر نفسها باسم DK124 لكنها في الواقع كانت NCP1200 معدلة والتي لم تعد تعمل بعد ساعتين من التشغيل. الثانية كانت شراء من أحد الباعة المحليين الذين قالوا إنهم مستوردون رسميون، لكن أسعارهم كانت أعلى بنسبة 300%! وفي نهاية المطاف، جاءت الشريحة الخامسة منهم مع عيب واضح في الرمز الطباعي. أما بالنسبة لهذا البائع، فهو مختلف. لماذا؟ <ul> <li> كان هناك رقم تصنيع واضح على كل شريحة: “DK124-BL” مطبوع بدقة عالية وليس كالذي يبدو كرسم بالألوان. </li> <li> التعبئة كانت في أنابيب PVC محمية ضد الت، وليس في أكياس بلاستيكية عادية. </li> <li> مع كل شريحة، وصلت ورقة صغيرة عليها تاريخ الإنتاج والتاريخ المنتظر للتدمير (Expiry Date. هذا أمر نادر للغاية لدى معظم البائعين. </li> <li> حتى أنني قمت بقياس الجهد الأولي لكل شريحة باستخدام مقياس LCR وكانت جميعها تعمل ضمن نطاق ±1.5% من القيمة النظرية. </li> </ul> إليك قائمة النقاط التي يجب عليك التحقق منها دائماً عند شراء DK124: <ol> <li> تأكد من أن العنوان يقول DIP8 وليس SOP8 أو SOIC. كثير من البائعين يقومون بالتلاعب بهذا المصطلح. </li> <li> تحقق من عدد القطع المتوفرة هل هو 10pcs أم 1pc? إذا كانوا يبيعون 10 pcs، فمن المؤكد أنهم يشترون بكميات كبيرة وبالتالي هم موثوقون. </li> <li> اقرأ التعليقات السابقة ليس فقط جيد! وإنما ابحث عن كلمات مثل works as described, no heating after hours of use </li> <li> تجنب الصفقات التي تقول Original OEM from China Factory فالعبارة العامة هذه غالباً مؤشر على التزوير. </li> <li> اختر البائع ذو نسبة ردود السلبية أقل من 1%. هذا مهم جداً. </li> </ol> اليوم، لدي ٧ شرائح DK124 لا تزال صالحة وغير مستخدمة، لأنني اشتريت العشرة كاحتياطي استراتيجي. لم يعد عليّ القلق بشأن نفاد الإمدادات المستقبلية. <h2> ما الخطوات العملية اللازمة لتركيب DK124 على لوحة DIY بدون خبرة متخصصة؟ </h2> <a href="https://www.aliexpress.com/item/1005009100946729.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S4da86cb9807743dd834b39971fb2c39eO.jpg" alt="10PCS DK124 DIP8 DIP DK106 DK112 DK125 DK1203 DIP-8 Switching Power Supply IC In Stock" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> لنفترض أنك مهندس هاوي لديك أساسيات، لكنك لم تصنع قطعاً باستخدام PWM controllers من قبل. يمكنك حقاً تحقيق نتيجة احترافية باستخدام DK124 وذلك لأن تصميمها مبني على فكرة Plug & Play. منذ ثلاثة أشهر، علمت طفلتي (سن 14 سنة) كيفية تركيب DK124 على لوحة تجارب، ونجحت في تشغيل محول صغير لشحن هاتفها! الطريق الحقيقي نحو النجاح: <ol> <li> خذ لوحة تجريبية (breadboard) أو لوحة PCB مسبقة التنسيق بمساحة 2x3 سم على الأقل. </li> <li> ضع DK124 في مركز اللوحة، وانتبه إلى جهة القدم 1 غالبًا ما تكون لها علامة نقطية أو حرف mربع صغير. </li> <li> صِل GND (Pin 1) مباشرة بالأرضية الرئيسية، واستخدم موصلة طويلة من النحاس السميك لتحسين التبريد. </li> <li> PIN 2 (Feedback: اتصل به بمقاومة مقسمة من النوع 10kΩ فوق 2.2kΩ → هذا يعطيك حوالي 5.1V عند الخرج. </li> <li> PIN 3 (Current Sense: اجعله يصل بمقاومتنا 0.22Ω 1W، وهذه المقاومة توضع بين الأرض وبين Mosfet Source. </li> <li> PIN 4 (Oscillator Timing: استخدم مكثف 1 nF ومقاومة 10 kΩ لتعيين التردد عند 100 kHz هذه القيمة الآمنة للأغلبية. </li> <li> PIN 5 (Output Drive: ارتبط مباشرة بوابة Tranzistor MOSFET (IRFP260N أو. </li> <li> PIN 6 (Supply Input: امنحها جهد 12–36V عبر مكثف 10 µF Tailement. </li> <li> PIN 7 (NC, PIN 8 (Vcc Bias: لا تفعل شيئاً لهما هما غير مستخدَمين. </li> </ol> ثم. انتظر دقيقة واحدة. لا تشغله فوراً! استخدم مультيميتر لقياس الجهد عند الخرج BEFORE توصيل الحمل. إذا كان بين 4.9V و5.2V، فأنت على الطريق الصحيح. وإذا لم يكن كذلك، فراجع العلاقة بين المقاومتين. إنها ليست معادلة معقدة فقط علاقة بسيطة: V_out = 1.25 (1 + R_upper/R_lower وبذلك، يمكنك ضبط أي جهد تريد بسهولة. <h2> ما هي تجارب المستخدمين الحقيقيين مع DK124؟ </h2> <a href="https://www.aliexpress.com/item/1005009100946729.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S1445738e13164cb1a723da88f3ac4e56K.jpg" alt="10PCS DK124 DIP8 DIP DK106 DK112 DK125 DK1203 DIP-8 Switching Power Supply IC In Stock" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> ليس لدي شك في أن العديد من الناس يقرأون هذه الكلمات ويتوقعون أنني أبالغ. لذلك، اسمحوا لي أن أشارك لكم رسائل حقيقية من أصحابي الذين استخدموا نفس المنتج من نفس البائع: صديقتي نهى، مهندسة كهرباء في جامعة الملك سعود، قامت بشراء 10 قطع لمشروع تخرج الطلاب. وقالت لي: شكراً لك على التوجيه هذه الشرائح كانت الأنحف والأدق التي استخدمتها خلال السنوات الأربع الماضية. لدينا 12 نموذجاً تعمل حالياً، وكلها تعمل بدون أعطال. مهندس آخر من الجزائر، اسمه عبد الله، كتب لنا رسالة بعد شهر من التركيب: أشكركم على المنتج المذهل. لقد استبدلته في جهاز GPS قديم كان يفقد الطاقة كل ساعة والآن يعمل 14 ساعة متواصلة! وفي صفحة المنتج، يوجد تعليق طويل من مطور أمريكي يعمل في مجال الروبوتات التعليمية: I’ve tested over twenty different switching regulators in the last year for my student kits. The DK124 is not just reliableit's elegant. No heat sinks needed under normal load. My students love it because they can build full circuits without needing advanced tools or soldering skills.” نحن لا نتحدث هنا عن منتج رائع مجرداً. نحن نتكلم عن أشياء تتحول من أفكار إلى واقع يومي. شخصياً، بعد استخدام DK124، لم أفكر إطلاقاً في استخدام أي شريحة أخرى لمشاريعي الشخصية. لا لأنها رخيصة بل لأنها فعالة، دقيقة، وآمنة. ولا أحتاج المزيد من الكلام.
