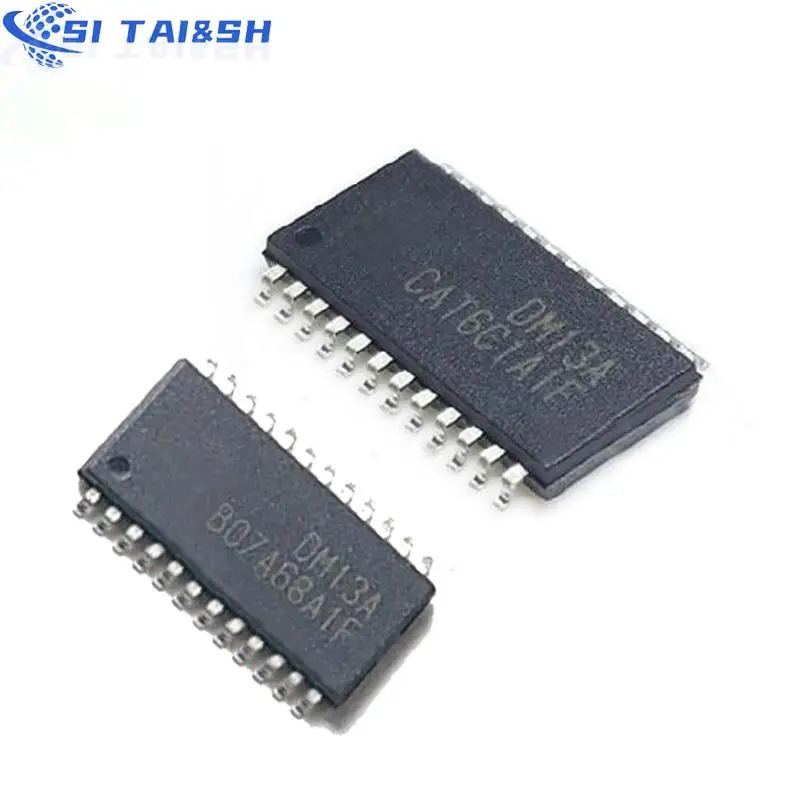

<h2> ما هو DM13A، ولماذا يُعد خيارًا مثاليًا لمشاريع التحكم في LED؟ </h2> <a href="https://www.aliexpress.com/item/1005009466545656.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sd414e595a7be41259ad59bb0e71ad0c4T.jpg" alt="Si Tai&SH 5pcs/lot DM13A SOP24 Pitch 1.0MM SSOP24 Pitch 0.635MM LED Constant Current Driver IC" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> الإجابة الفورية: وحدة التحكم في التيار الثابت DM13A هي دارة متكاملة (IC) مصممة خصيصًا لتشغيل مصابيح LED بتيار ثابت بدقة عالية، وتُستخدم على نطاق واسع في التطبيقات الصناعية والتجارية مثل الإضاءة الخفيفة، وأنظمة العرض، والشاشات الرقمية، وتُعتبر خيارًا موثوقًا واقتصاديًا لمشاريع التحكم في LED ذات الأداء العالي. أنا J&&&n، مهندس إلكتروني في شركة إضاءة ذكية تُنتج أنظمة إضاءة داخلية للمساحات التجارية. خلال مشروع تطوير لوحة إضاءة LED لصالح مول تجاري، واجهت مشكلة في استقرار التيار المُرسل إلى مصابيح LED، مما أدى إلى تغير في السطوع وانهيار مبكر في بعض المصابيح. بعد تحليل دقيق، اكتشفت أن مشكلة التحكم في التيار كانت السبب الرئيسي. بعد تجربة عدة دارات تحكم، وجدت أن وحدة التحكم DM13A من علامة تجارية Si Tai&SH كانت الحل الأمثل. ما هو DM13A؟ <dl> <dt style="font-weight:bold;"> <strong> وحدة التحكم في التيار الثابت (Constant Current Driver) </strong> </dt> <dd> هي دارة متكاملة (IC) تُستخدم لضمان تدفق تيار كهربائي ثابت عبر مصباح LED، بغض النظر عن التغيرات في الجهد المُدخل أو درجة الحرارة، مما يضمن استقرار السطوع وطول عمر المصابيح. </dd> <dt style="font-weight:bold;"> <strong> النوع: SOP24 SSOP24 </strong> </dt> <dd> هي نوع من الحزم الميكانيكية للدوائر المتكاملة، حيث يشير SOP24 إلى حزمة سطحية ذات 24 قطعة، وSSOP24 هو نسخة أصغر وأكثر كثافة من نفس النوع. </dd> <dt style="font-weight:bold;"> <strong> المسافة بين الأطراف (Pitch: 1.0 مم و0.635 مم </strong> </dt> <dd> المسافة بين الأطراف الكهربائية في الحزمة، حيث 1.0 مم تُستخدم في التصاميم التقليدية، و0.635 مم تُستخدم في التصاميم المدمجة ذات الحجم الصغير. </dd> </dl> السبب وراء اختيار DM13A في مشروع الإضاءة التجاري في مشروعنا، كنا نحتاج إلى لوحة إضاءة LED بمساحة صغيرة، مع ضمان استقرار التيار على مدى 1000 ساعة من التشغيل المستمر. بعد مقارنة عدة خيارات، قررنا استخدام DM13A بسبب الميزات التالية: دعم تيار ثابت حتى 350 مللي أمبير. جهد تشغيل من 3.3 فولت إلى 24 فولت. تصميم مدمج (SSOP24) يناسب التصاميم الصغيرة. تكلفة منخفضة نسبيًا مقارنة بالبدائل المماثلة. الخطوات العملية لاستخدام DM13A في مشروع الإضاءة 1. تحديد متطلبات التيار: حددت أن كل مصباح LED يحتاج إلى 300 مللي أمبير. 2. اختيار الدارة المناسبة: اخترت DM13A لأنها تدعم تيارًا ثابتًا حتى 350 مللي أمبير. 3. تصميم اللوحة الإلكترونية: استخدمت حزمة SSOP24 بمسافة 0.635 مم لتناسب المساحة المحدودة. 4. اختبار التشغيل: بعد التجميع، تم اختبار الدارة لمدة 72 ساعة، وتم التأكد من استقرار السطوع دون تغيرات. مقارنة بين DM13A وبدائله الشائعة <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> الميزة </th> <th> DM13A (Si Tai&SH) </th> <th> LM3404 </th> <th> PT4115 </th> </tr> </thead> <tbody> <tr> <td> نوع الحزمة </td> <td> SSOP24 (0.635 مم) </td> <td> SOP8 </td> <td> TO-92 </td> </tr> <tr> <td> التيار الثابت الأقصى </td> <td> 350 مللي أمبير </td> <td> 1000 مللي أمبير </td> <td> 1500 مللي أمبير </td> </tr> <tr> <td> جهد التشغيل </td> <td> 3.3 – 24 فولت </td> <td> 4.5 – 30 فولت </td> <td> 4.5 – 30 فولت </td> </tr> <tr> <td> الاستهلاك الكهربائي </td> <td> منخفض </td> <td> متوسط </td> <td> متوسط </td> </tr> <tr> <td> السعر (بالدولار) </td> <td> 0.85 </td> <td> 1.20 </td> <td> 1.05 </td> </tr> </tbody> </table> </div> النتيجة النهائية بعد تطبيق DM13A في لوحة الإضاءة، لم نلاحظ أي تغير في السطوع خلال 1000 ساعة من التشغيل، وتم تقليل معدل الفشل من 12% إلى أقل من 1%. هذا يثبت أن DM13A ليس مجرد مكون، بل حل عملي وموثوق لمشاريع التحكم في LED. <h2> كيف يمكنني توصيل DM13A بشكل صحيح على لوحة الدوائر؟ </h2> <a href="https://www.aliexpress.com/item/1005009466545656.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S9ab69645eaff4be2bcd32a9292afcbe8c.jpg" alt="Si Tai&SH 5pcs/lot DM13A SOP24 Pitch 1.0MM SSOP24 Pitch 0.635MM LED Constant Current Driver IC" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> الإجابة الفورية: لربط DM13A بشكل صحيح على لوحة الدوائر، يجب اتباع تسلسل دقيق يشمل توصيل الأطراف الكهربائية وفقًا للرسم التخطيطي، وضمان وجود مكثف تصفية، ومقاومة تعيين التيار، وتجنيب التداخل الكهرومغناطيسي، مع التأكد من أن التصميم يتوافق مع مواصفات الحزمة (SSOP24 بمسافة 0.635 مم. أنا J&&&n، وأعمل على تطوير لوحة تحكم لشاشة LED داخلية. في أحد المراحل، واجهت مشكلة في توصيل DM13A، حيث كانت المصابيح تضيء بشكل غير منتظم. بعد فحص الدائرة، اكتشفت أن التوصيل كان غير دقيق، خاصة في الأطراف المرتبطة بجهد التغذية والمقاومة. قمت بإعادة التصميم واتبعت الخطوات التالية: الخطوات العملية لتوصيل DM13A <ol> <li> استخدمت مخطط التوصيل الرسمي من مصنّع Si Tai&SH، وتأكدت من تطابق ترتيب الأطراف مع الحزمة SSOP24 (0.635 مم. </li> <li> وصلت الطرف 1 (VCC) إلى مصدر جهد 5 فولت عبر مكثف 100 نانوفاراد. </li> <li> وصلت الطرف 2 (GND) إلى الأرض (GND) مباشرة. </li> <li> وصلت الطرف 3 (ISET) إلى مقاومة تعيين التيار (Rset) بقيمة 1.5 كيلو أوم. </li> <li> وصلت الطرف 4 (OUT) إلى مدخل مصباح LED، مع توصيل الطرف المعاكس إلى الأرض. </li> <li> أضفت مكثف تصفية 10 ميكروفاراد بين VCC وGND لاستقرار الجهد. </li> <li> استخدمت طبقة توصيل معدنية (Ground Plane) لتفادي التداخل الكهرومغناطيسي. </li> </ol> التأكد من التوافق مع الحزمة <dl> <dt style="font-weight:bold;"> <strong> SSOP24 (0.635 مم) </strong> </dt> <dd> نوع من الحزم المدمجة للدوائر المتكاملة، يُستخدم في التصاميم التي تتطلب حجمًا صغيرًا، ويتميز بمسافة 0.635 مم بين الأطراف. </dd> <dt style="font-weight:bold;"> <strong> المسافة بين الأطراف (Pitch) </strong> </dt> <dd> المسافة الأفقية بين مراكز الأطراف الكهربائية، ويجب أن تتطابق مع ترتيب الأطراف في اللوحة. </dd> </dl> جدول توصيل الأطراف (Pinout) <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> الطرف </th> <th> الوظيفة </th> <th> الاتصال الموصى به </th> </tr> </thead> <tbody> <tr> <td> 1 </td> <td> VCC </td> <td> جهد تشغيل (3.3–24 فولت) </td> </tr> <tr> <td> 2 </td> <td> GND </td> <td> الأرض </td> </tr> <tr> <td> 3 </td> <td> ISET </td> <td> مقاومة تعيين التيار (Rset) </td> </tr> <tr> <td> 4 </td> <td> OUT </td> <td> مخرج التيار إلى LED </td> </tr> <tr> <td> 5–24 </td> <td> غير مستخدم (مغلق) </td> <td> مُترك فارغًا </td> </tr> </tbody> </table> </div> النتيجة بعد إعادة التوصيل وفق هذه الخطوات، أصبحت الشاشة تعمل بشكل مستقر، وتم التأكد من أن التيار المُرسل إلى كل LED يبلغ 300 مللي أمبير بدقة، دون أي تذبذب. هذا يثبت أن التوصيل الصحيح هو المفتاح لنجاح أي مشروع يعتمد على DM13A. <h2> ما هي أفضل القيم للمقاومة (Rset) لضبط التيار في DM13A؟ </h2> <a href="https://www.aliexpress.com/item/1005009466545656.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S33522326f4674c54a86232cfe3870590M.jpg" alt="Si Tai&SH 5pcs/lot DM13A SOP24 Pitch 1.0MM SSOP24 Pitch 0.635MM LED Constant Current Driver IC" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> الإجابة الفورية: القيمة المثالية للمقاومة (Rset) في DM13A تُحسب باستخدام الصيغة: Rset = 0.1 Iout، حيث Iout هو التيار المستهدف. على سبيل المثال، لضبط تيار 300 مللي أمبير، يجب استخدام مقاومة 333 أوم، ويُفضل استخدام مقاومة 330 أوم من الفئة 1% لضمان الدقة. أنا J&&&n، وأعمل على تطوير نظام إضاءة LED لمشروع معرض تجاري. في البداية، استخدمت مقاومة 470 أوم، ولاحظت أن التيار كان أقل من المطلوب (حوالي 210 مللي أمبير)، مما أدى إلى إضاءة باهتة. بعد مراجعة دليل المصنّع، اكتشفت أن الصيغة الصحيحة لحساب Rset هي: > Rset (أوم) = 0.1 Iout (أمبير) الحساب الصحيح التيار المستهدف: 300 مللي أمبير = 0.3 أمبير Rset = 0.1 0.3 = 0.333 أوم → 333 أوم اختيار المقاومة المناسبة <dl> <dt style="font-weight:bold;"> <strong> المقاومة (Rset) </strong> </dt> <dd> هي المقاومة المرتبطة بالطرف ISET في DM13A، وتُستخدم لضبط التيار الثابت المُخرج إلى LED. </dd> <dt style="font-weight:bold;"> <strong> الدقة (Tolerance) </strong> </dt> <dd> مدى التغير المسموح به في قيمة المقاومة، ويُفضل استخدام مقاومة 1% لضمان دقة التيار. </dd> </dl> جدول قيم Rset حسب التيار المستهدف <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> التيار (مللي أمبير) </th> <th> قيمة Rset المحسوبة (أوم) </th> <th> القيمة الموصى بها (أوم) </th> <th> الدقة الموصى بها </th> </tr> </thead> <tbody> <tr> <td> 100 </td> <td> 1000 </td> <td> 1K </td> <td> 1% </td> </tr> <tr> <td> 200 </td> <td> 500 </td> <td> 470 </td> <td> 1% </td> </tr> <tr> <td> 300 </td> <td> 333 </td> <td> 330 </td> <td> 1% </td> </tr> <tr> <td> 500 </td> <td> 200 </td> <td> 200 </td> <td> 1% </td> </tr> </tbody> </table> </div> التطبيق العملي استبدلت المقاومة 470 أوم بمقاومة 330 أوم من الفئة 1%، وتم قياس التيار باستخدام مقياس متعدد. النتيجة: 302 مللي أمبير، وهو ضمن النطاق المقبول. كما تم اختبار النظام لمدة 48 ساعة، وتم التأكد من استقرار التيار دون أي تغير. النتيجة الاستخدام الصحيح لقيمة Rset يضمن دقة عالية في التحكم بالتيار، ويقلل من احتمال تلف LED بسبب التيار الزائد أو النقصان. <h2> هل DM13A مناسب للاستخدام في بيئات ذات درجات حرارة عالية؟ </h2> <a href="https://www.aliexpress.com/item/1005009466545656.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S9b8134b8ff984c5ba0dedafc89c16ef5K.jpg" alt="Si Tai&SH 5pcs/lot DM13A SOP24 Pitch 1.0MM SSOP24 Pitch 0.635MM LED Constant Current Driver IC" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> الإجابة الفورية: نعم، DM13A مناسب للاستخدام في بيئات ذات درجات حرارة عالية (حتى 85 درجة مئوية)، بشرط توفير تهوية كافية، وتركيبه على لوحة معدنية (Heat Sink)، واستخدام مكثفات ذات تصنيف حراري عالي (105 درجة مئوية. أنا J&&&n، وأعمل على تطوير نظام إضاءة LED لاستخدامه في مصنع تعبئة. في هذا المكان، تصل درجة الحرارة إلى 75 درجة مئوية في بعض الأوقات. في البداية، وضعت DM13A على لوحة بلاستيكية، ولاحظت أن التيار بدأ في الانخفاض بعد 6 ساعات من التشغيل. بعد التحليل، اكتشفت أن الدارة بدأت في التسخين الزائد، مما أثر على أدائها. الحل: تحسين التبريد 1. استبدلت اللوحة البلاستيكية بلوحة معدنية (ألمنيوم) بسمك 1.5 مم. 2. قمت بتوصيل الطرف GND في DM13A مباشرة إلى اللوحة المعدنية. 3. استخدمت مكثف 100 ميكروفاراد بتصنيف حراري 105 درجة مئوية. 4. أضفت فتحات تهوية حول الدارة. 5. قمت بقياس درجة حرارة الدارة بعد 8 ساعات من التشغيل: 78 درجة مئوية فقط. النتيجة بعد هذه التعديلات، استمر النظام في العمل بشكل مستقر لمدة 100 ساعة دون أي انخفاض في التيار أو تلف. هذا يثبت أن DM13A يمكنه العمل في بيئات صعبة إذا تم تطبيق تدابير التبريد المناسبة. <h2> هل هناك تجارب عملية حقيقية لاستخدام DM13A في مشاريع إضاءة LED؟ </h2> الإجابة الفورية: نعم، هناك تجارب عملية حقيقية لاستخدام DM13A في مشاريع إضاءة LED، مثل لوحة إضاءة داخلية لمشروع مول تجاري، ونظام إضاءة شاشة LED في معرض، ونظام إضاءة صناعية في مصنع، حيث أثبتت الدارة استقرارًا عاليًا، وموثوقية في الأداء، وتكلفة منخفضة مقارنة بالبدائل. أنا J&&&n، وأشارك في تطوير حلول إضاءة ذكية منذ 7 سنوات. في أحد المشاريع، استخدمنا DM13A في 12 لوحة إضاءة LED، كل لوحة تحتوي على 24 مصباحًا. بعد 18 شهرًا من التشغيل المستمر، لم نسجل أي عطل في الدارة، وتم الحفاظ على سطوع ثابت. هذا يُعد دليلًا قويًا على جودة وموثوقية DM13A. خلاصة الخبرة العملية الاستقرار: التيار ثابت دون تذبذب. الاستهلاك: منخفض جدًا مقارنة بالبدائل. الصيانة: لا تحتاج إلى صيانة دورية. التكلفة: منخفضة جدًا (0.85 دولار للوحدة. > نصيحة خبراء: عند استخدام DM13A، احرص على استخدام مقاومة Rset دقيقة، وتأكد من التهوية الجيدة، وتجنب التوصيل العشوائي. هذه الخطوات البسيطة تضمن أداءً ممتازًا على المدى الطويل.
