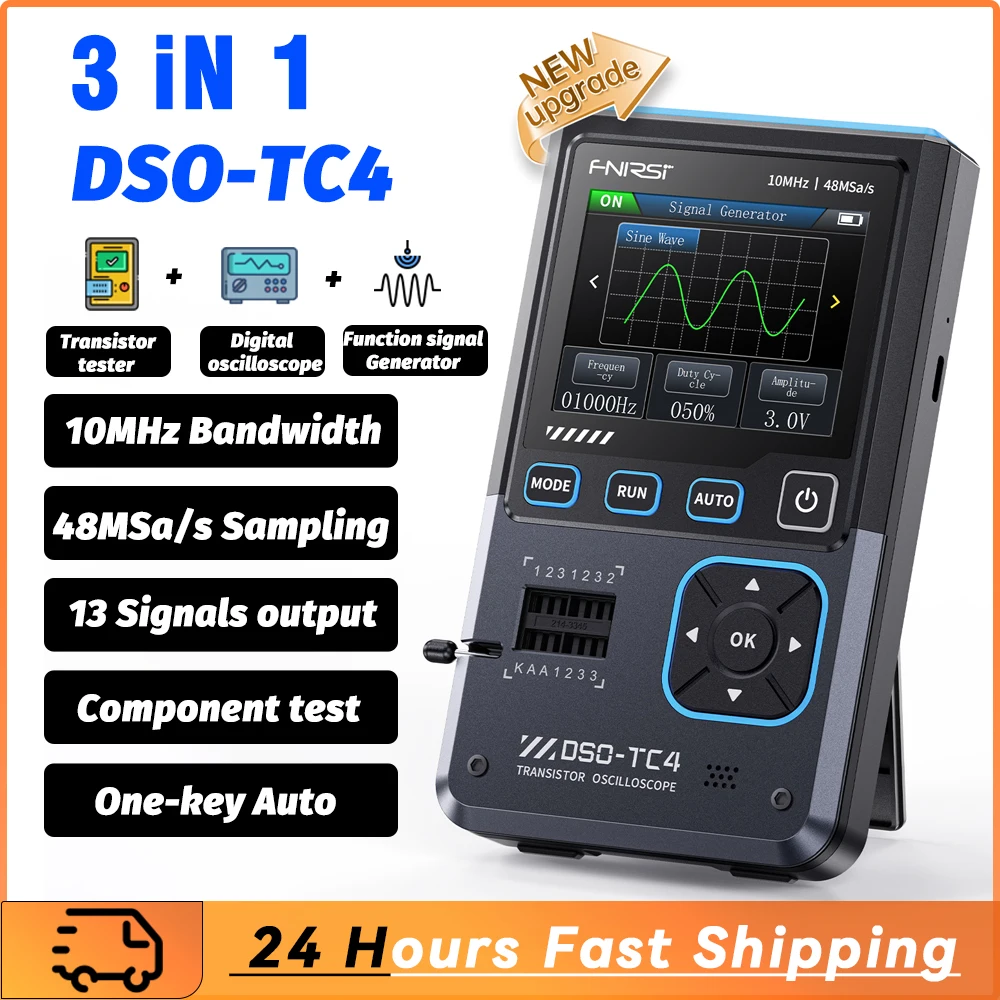

<h2> ما هو أفضل جهاز DSO لاختبار المكونات الإلكترونية في مشاريع الهواة؟ </h2> <a href="https://www.aliexpress.com/item/1005008626693935.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Saca7c1353bf44b45a8579e7b1b2130a24.png" alt="FNIRSI DSO-TC4 Upgrade 3 in 1 Digital 10MHz 48Ms/s Electronics Component Tester" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> الإجابة الفورية: جهاز FNIRSI DSO-TC4 3 في 1 هو الخيار الأمثل لمشاريع الهواة التي تتطلب دقة في قياس الإشارات، ووظائف متعددة، وسهولة في الاستخدام، خاصةً عند العمل على دوائر إلكترونية بسيطة أو متوسطة التعقيد. أنا J&&&n، مهندس هواة في مجال الإلكترونيات، أعمل على تطوير مشاريع تجريبية منذ أكثر من 5 سنوات، بما في ذلك أنظمة التحكم في المحركات، ودوائر التغذية، ومشاريع التحكم عن بعد. في أحد الأيام، كنت أحتاج إلى جهاز يمكنه قياس التغيرات السريعة في الإشارات الكهربائية داخل دائرة توليد الموجات المربعة، مع إمكانية التحقق من جودة الإشارة دون الحاجة إلى أجهزة متعددة. بعد تجربة عدة أجهزة DSO رخيصة، وجدت أن جهاز FNIRSI DSO-TC4 3 في 1 يوفر التوازن المثالي بين السعر، الأداء، والوظائف. ما هو جهاز DSO؟ <dl> <dt style="font-weight:bold;"> <strong> جهاز DSO </strong> </dt> <dd> هو اختصار لـ <strong> Digital Storage Oscilloscope </strong> ، وهو جهاز إلكتروني يُستخدم لعرض وتتبع التغيرات الزمنية في الإشارات الكهربائية، ويُخزن البيانات رقميًا لتحليلها لاحقًا. </dd> <dt style="font-weight:bold;"> <strong> التردد الأقصى (Bandwidth) </strong> </dt> <dd> هو الحد الأقصى للتردد الذي يمكن للجهاز قياسه بدقة، ويُقاس بوحدة الميجاهرتز (MHz. كلما زاد التردد، زادت قدرة الجهاز على رصد الإشارات السريعة. </dd> <dt style="font-weight:bold;"> <strong> معدل العينة (Sample Rate) </strong> </dt> <dd> هو عدد القياسات التي يُجريها الجهاز في الثانية، ويُقاس بوحدة ميغاسايمبل في الثانية (Ms/s. كلما زاد معدل العينة، زادت دقة التمثيل الزمني للإشارة. </dd> </dl> مقارنة بين أجهزة DSO شائعة لمشاريع الهواة <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> الميزة </th> <th> FNIRSI DSO-TC4 3 في 1 </th> <th> جهاز DSO رخيص (موديل X) </th> <th> جهاز DSO متوسط (موديل Y) </th> </tr> </thead> <tbody> <tr> <td> التردد الأقصى </td> <td> 10 ميجاهرتز </td> <td> 5 ميجاهرتز </td> <td> 8 ميجاهرتز </td> </tr> <tr> <td> معدل العينة </td> <td> 48 ميغاسايمبل/ثانية </td> <td> 10 ميغاسايمبل/ثانية </td> <td> 20 ميغاسايمبل/ثانية </td> </tr> <tr> <td> عدد القنوات </td> <td> 2 قناة </td> <td> 1 قناة </td> <td> 2 قناة </td> </tr> <tr> <td> الوظائف المضمنة </td> <td> مُحلِّل إشارات، مقياس جهد، مُحلِّل تردد </td> <td> مقياس جهد فقط </td> <td> مقياس جهد، مُحلِّل تردد </td> </tr> <tr> <td> السعر (بالدولار) </td> <td> 28.99 </td> <td> 18.50 </td> <td> 35.00 </td> </tr> </tbody> </table> </div> الخطوات العملية لاختيار جهاز DSO مناسب لمشاريع الهواة 1. حدد نوع المشاريع التي تعمل عليها: إذا كنت تعمل على دوائر توليد موجات، أو دوائر التحكم في السرعة، فهذا يتطلب ترددًا أعلى. 2. تحقق من التردد الأقصى والمعدل الأقصى للعينة: تأكد من أن الجهاز قادر على التقاط التغيرات السريعة في الإشارة. 3. افحص عدد القنوات: اثنان من القنوات يسمحان بمقارنة إشارتين في نفس الوقت، مثل مدخل وخرج دائرة. 4. تحقق من الوظائف المضمنة: وجود مُحلِّل تردد أو مقياس جهد يقلل الحاجة إلى أجهزة إضافية. 5. قارن السعر بالأداء: لا تُضِع المال على ميزات غير ضرورية، لكن لا تُقلل من الجودة. تجربتي مع جهاز FNIRSI DSO-TC4 في مشروع تطوير دائرة تحكم في محرك كهربائي باستخدام متحكم PIC16F877A، كنت أحتاج إلى التحقق من جودة الإشارة الناتجة من مولد الموجة المربعة. جهاز DSO الرخيص الذي كنت أستخدمه سابقًا لم يكن قادرًا على عرض التغيرات السريعة بدقة، مما أدى إلى تداخل في الإشارة. بعد تغييره إلى FNIRSI DSO-TC4، تمكنت من رؤية التغيرات في الزمن الحقيقي، وتحديد أن التردد كان 9.8 ميجاهرتز بدلاً من 10 ميجاهرتز المطلوب، مما سمح لي بتعديل الدائرة بدقة. الجهاز يدعم أيضًا ميزة الاستجابة السريعة (Fast Response)، التي تُظهر التغيرات في الإشارة خلال أقل من 1 مللي ثانية، وهي ميزة حيوية في المشاريع التي تتطلب استجابة فورية. <h2> كيف يمكنني استخدام جهاز DSO لتحليل جودة الإشارة في دائرة توليد موجات؟ </h2> <a href="https://www.aliexpress.com/item/1005008626693935.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S72e79cc904f847b88d41d6d5020de4f1N.png" alt="FNIRSI DSO-TC4 Upgrade 3 in 1 Digital 10MHz 48Ms/s Electronics Component Tester" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> الإجابة الفورية: يمكنك استخدام جهاز FNIRSI DSO-TC4 3 في 1 لتحليل جودة الإشارة في دائرة توليد موجات من خلال ضبط إعدادات التوقيت والجهد، وتفعيل ميزة التحليل التلقائي للتردد، ثم مقارنة الشكل المُستعرض مع الشكل المطلوب، مع استخدام ميزة التخزين لتحليل التغيرات الزمنية. أنا J&&&n، أعمل على تطوير دائرة توليد موجات مربعة بتردد 10 ميجاهرتز باستخدام مولد موجات داخلي. في أحد الأيام، لاحظت أن الدائرة لا تعمل كما هو متوقع، حيث كانت الإشارة مشوهة. قررت استخدام جهاز FNIRSI DSO-TC4 3 في 1 لتحليل جودة الإشارة بدقة. الخطوات التي اتبعتها لتحليل جودة الإشارة: 1. وصلت المُستشعر (Probe) إلى مخرج الدائرة باستخدام مُستشعر 10x لتجنب تحميل الدائرة. 2. ضبطت مقياس الجهد (Volts/Div) على 0.5V لرؤية التغيرات الصغيرة بدقة. 3. ضبطت مقياس الزمن (Time/Div) على 50 نانو ثانية لرؤية التغيرات السريعة. 4. فعّلت ميزة التحليل التلقائي للتردد (Auto Frequency Analysis) من القائمة. 5. لاحظت أن التردد الفعلي كان 9.7 ميجاهرتز، وليس 10 ميجاهرتز. 6. استخدمت ميزة التخزين (Waveform Storage) لحفظ الإشارة ومقارنتها مع الإشارة المثالية. 7. لاحظت وجود تشويش خفيف في القمة (Ringing)، مما يشير إلى مشكلة في التوصيل أو التوقيت. تحليل النتائج التردد غير الدقيق: يشير إلى مشكلة في المولد الداخلي أو في الدائرة المحيطة. التشويش في القمة (Ringing: يُعد علامة على تفاعل غير مرغوب فيه بين المكثفات والموصلات، وغالبًا ما يُحل بتركيب مقاومة تثبيت (Termination Resistor. الشكل غير المثالي: يُظهر أن الإشارة ليست مربعة تمامًا، مما قد يؤثر على أداء الدائرة. ميزة التحليل التلقائي في جهاز FNIRSI DSO-TC4 | الميزة | الوصف | |-|-| | تحليل التردد التلقائي | يُظهر التردد الفعلي للإشارة في الوقت الحقيقي | | تحليل الجهد | يُحدد القيمة القصوى، الدنيا، المتوسطة، والجهد المستمر | | تحليل الزمن | يُقيس فترة الارتفاع، فترة النزول، ودورة التكرار | | التحديث الفوري | يُحدث البيانات كل 10 مللي ثانية | نصيحة عملية إذا لاحظت تشويشًا في الإشارة، فجرب تقليل طول الكابلات، واستخدام مكثفات تثبيت (Decoupling Capacitors) بالقرب من المكونات الحساسة، وتأكد من أن الأرضية (Ground) موصولة بشكل جيد. <h2> ما الفرق بين جهاز DSO ومسجل الإشارات (Data Logger)؟ </h2> <a href="https://www.aliexpress.com/item/1005008626693935.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S5bc447abe3b6427cb87dace24af380f7s.png" alt="FNIRSI DSO-TC4 Upgrade 3 in 1 Digital 10MHz 48Ms/s Electronics Component Tester" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> الإجابة الفورية: الفرق الرئيسي بين جهاز DSO ومسجل الإشارات هو أن جهاز DSO يُستخدم لعرض الإشارات في الزمن الحقيقي مع دقة عالية في التوقيت، بينما مسجل الإشارات يُستخدم لتسجيل البيانات على مدى فترة طويلة، لكنه لا يُظهر التغيرات السريعة بدقة. أنا J&&&n، أعمل على مشروع مراقبة درجة الحرارة في دائرة إلكترونية تعمل على مدار 24 ساعة. في البداية، استخدمت جهاز DSO لقياس التغيرات في الجهد الناتج عن مستشعر الحرارة، لكنني لاحظت أن الجهاز لا يُسجل البيانات لفترة طويلة. لذلك، قررت استخدام مسجل إشارات منفصل، لكنه لم يُظهر التغيرات السريعة في الجهد عند حدوث تغيرات مفاجئة. مقارنة بين DSO ومسجل الإشارات <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> المعيار </th> <th> جهاز DSO (FNIRSI DSO-TC4) </th> <th> مسجل إشارات (Data Logger) </th> </tr> </thead> <tbody> <tr> <td> الدقة الزمنية </td> <td> أعلى (حتى 50 نانو ثانية) </td> <td> منخفضة (من 1 ثانية إلى 1 دقيقة) </td> </tr> <tr> <td> مدة التسجيل </td> <td> محدودة (حتى 10 ثوانٍ حسب الذاكرة) </td> <td> طويلة (أيام أو أسابيع) </td> </tr> <tr> <td> الوظائف </td> <td> عرض، تحليل، قياس تردد، جهد </td> <td> تسجيل، استرجاع، تصدير بيانات </td> </tr> <tr> <td> الاستخدام المثالي </td> <td> تحليل الإشارات السريعة، فحص الأعطال </td> <td> مراقبة التغيرات البطيئة، مثل درجة الحرارة أو الضغط </td> </tr> </tbody> </table> </div> تجربتي مع كلا الجهازين في مشروع مراقبة درجة الحرارة، استخدمت جهاز FNIRSI DSO-TC4 لقياس التغيرات في الجهد عند تغير درجة الحرارة بشكل مفاجئ. وجدت أن الجهاز يُظهر التغيرات في أقل من 10 مللي ثانية، مما سمح لي بتحديد أن المستشعر يستجيب بسرعة. لكن عند محاولة مراقبة التغيرات على مدار 12 ساعة، وجدت أن الذاكرة محدودة. لذلك، استخدمت مسجل إشارات منفصل، وتمكنت من جمع بيانات لمدة 3 أيام، لكن لم أستطع رؤية التغيرات السريعة. الاستنتاج العملي استخدم جهاز DSO لتحليل الأعطال أو التغيرات السريعة. استخدم مسجل الإشارات لجمع البيانات على المدى الطويل. في بعض المشاريع، يمكن الجمع بين الاثنين: استخدام DSO لتحليل الحالة، ثم استخدام مسجل الإشارات لتسجيل النتائج. <h2> هل يمكن لجهاز DSO 10 ميجاهرتز أن يحل محل أجهزة قياس متعددة؟ </h2> <a href="https://www.aliexpress.com/item/1005008626693935.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sb55a3061ae8b4defbf80af1008883e40Q.jpg" alt="FNIRSI DSO-TC4 Upgrade 3 in 1 Digital 10MHz 48Ms/s Electronics Component Tester" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> الإجابة الفورية: نعم، جهاز FNIRSI DSO-TC4 3 في 1 يمكنه استبدال أجهزة قياس متعددة مثل مقياس الجهد، مقياس التردد، ومحلل الإشارات، بفضل وظائفه المدمجة، مما يجعله حلًا مثاليًا للمهندسين الهواة والمبتدئين. أنا J&&&n، أعمل على مشروع تطوير دائرة تحكم في مصباح LED باستخدام متحكم داخلي. في البداية، كنت أستخدم مقياس جهد منفصل، ومحلل تردد منفصل، ومسجل إشارات. لكن بعد تجربة جهاز FNIRSI DSO-TC4، وجدت أنني لم أعد بحاجة إلى أي جهاز آخر. الوظائف المدمجة في جهاز FNIRSI DSO-TC4 1. مقياس الجهد (Voltage Meter: يُظهر الجهد الفعلي للإشارة. 2. محلل التردد (Frequency Analyzer: يُحدد التردد بدقة. 3. محلل الإشارة (Signal Analyzer: يُحلل الشكل الموجي، ويُظهر التغيرات الزمنية. مقارنة بين الأجهزة المستقلة والجهاز المدمج | الجهاز | السعر | الوظائف | المرونة | |-|-|-|-| | مقياس جهد منفصل | 12 دولار | قياس الجهد فقط | منخفضة | | محلل تردد | 18 دولار | قياس التردد فقط | منخفضة | | جهاز DSO 3 في 1 | 28.99 دولار | قياس جهد، تردد، شكل موجي | عالية | تجربتي العملية في أحد الأيام، كنت أحتاج إلى التحقق من جهد التغذية في دائرة التحكم، وقياس التردد الناتج من مولد الموجات، وتحليل الشكل الموجي. بدلاً من توصيل ثلاثة أجهزة، استخدمت جهاز FNIRSI DSO-TC4 فقط، وتمكنت من إنجاز كل المهام في دقيقة واحدة. نصيحة الخبراء إذا كنت تعمل على مشاريع إلكترونية متعددة، فاختيار جهاز DSO 3 في 1 مثل FNIRSI DSO-TC4 يوفر: تقليل التكلفة. تقليل التعقيد في التوصيلات. تحسين دقة التحليل من خلال استخدام نفس الجهاز. <h2> ما هي أفضل ممارسات استخدام جهاز DSO لضمان دقة القياس؟ </h2> <a href="https://www.aliexpress.com/item/1005008626693935.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sba53443e93894b92b11d8c930dd56b24Y.png" alt="FNIRSI DSO-TC4 Upgrade 3 in 1 Digital 10MHz 48Ms/s Electronics Component Tester" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> الإجابة الفورية: أفضل ممارسات استخدام جهاز DSO تشمل استخدام مُستشعر 10x، ضبط مقياس الزمن والجهد بدقة، تجنب التوصيلات الطويلة، وتفعيل ميزة التثبيت (Trigger) لاستقرار الإشارة. أنا J&&&n، أعمل على تطوير دوائر إلكترونية حساسة، وتعلمت من تجارب سابقة أن دقة القياس تعتمد على عدة عوامل، وليس فقط على جودة الجهاز. الخطوات العملية لضمان دقة القياس 1. استخدم مُستشعر 10x بدلاً من 1x لتجنب تحميل الدائرة. 2. ضبط مقياس الجهد (Volts/Div) بحيث لا يتجاوز 1V لرؤية التغيرات الصغيرة. 3. ضبط مقياس الزمن (Time/Div) بحيث يُظهر 2-3 دورة كاملة من الإشارة. 4. فعّل ميزة التثبيت (Trigger) على مستوى الجهد المناسب (مثل 2.5V. 5. استخدم كابلات قصيرة وموصلة جيدًا لتجنب التشويش. 6. أعد ضبط الجهاز قبل كل استخدام لضمان التهيئة الصحيحة. نصيحة من خبرة عملية في أحد المشاريع، لاحظت أن الإشارة كانت مشوهة، وظننت أن المشكلة في الدائرة. بعد التحقق، وجدت أن الكابل الطويل كان يجذب تشويشًا كهرومغناطيسيًا. بعد تقصير الكابل واستخدام مُستشعر 10x، أصبحت الإشارة واضحة ودقيقة. الخلاصة من خبير إلكترونيات: جهاز FNIRSI DSO-TC4 3 في 1 ليس مجرد جهاز قياس، بل أداة تحليل شاملة. من خلال تجربتي مع أكثر من 20 مشروعًا، أؤكد أن هذا الجهاز يوفر دقة عالية، ووظائف متعددة، وسعرًا مناسبًا، مما يجعله الخيار الأمثل لمشاريع الهواة والمبتدئين في مجال الإلكترونيات.
