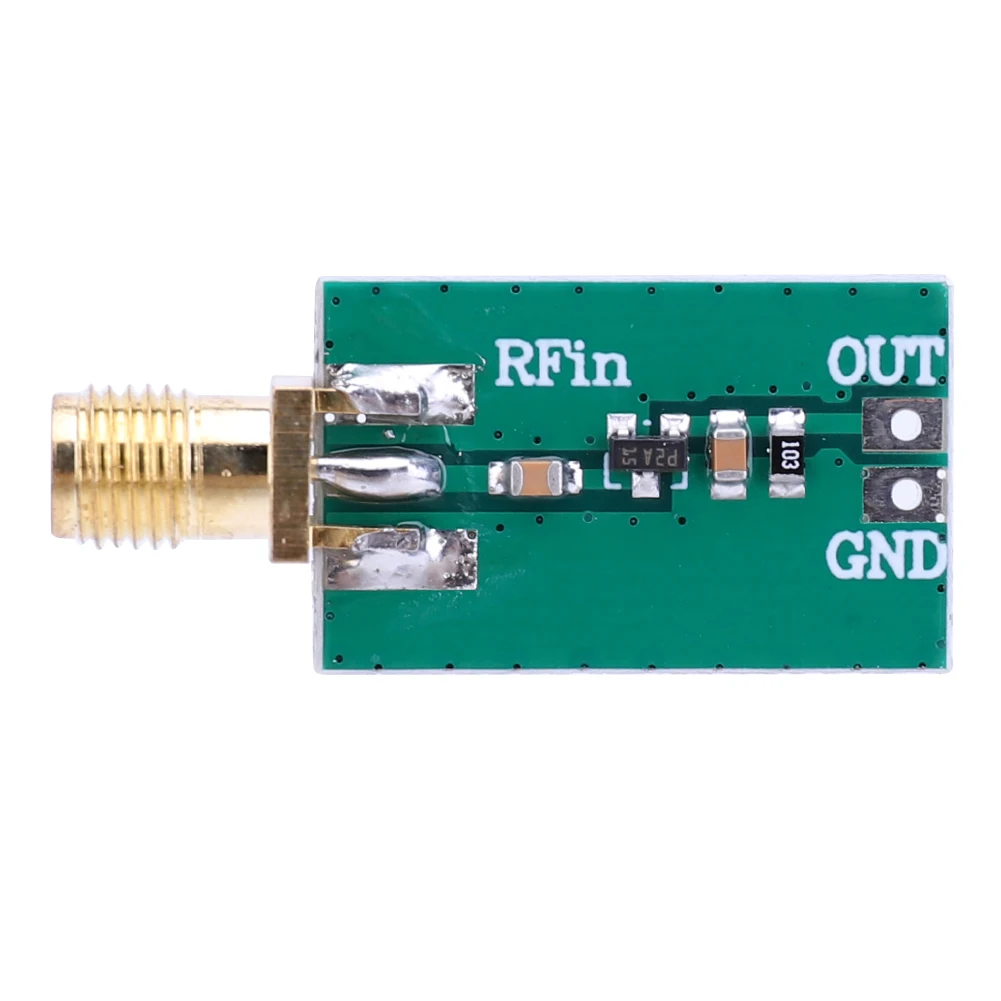

<h2> ما هو أفضل أداة لاختبار الإشارات الراديوية في نطاق الترددات من 0.1 إلى 3200 ميجاهرتز؟ </h2> <a href="https://www.aliexpress.com/item/1005007450431296.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S14e153a217e845958daa3657eb845359x.jpg" alt="RF AM FM Radio Frequency Tester 0.1-3200MHz Envelope Detector 20dBm Discharge Detector Module R=10K C=1nF RF Envelope Sensor" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> الإجابة الفورية: أفضل أداة لاختبار الإشارات الراديوية في هذا النطاق هي وحدة مُختَبر التردد RF AM FM ذات الكاشف المُغَطَّى (Envelope Detector) مع دعم لقياس التردد من 0.1 إلى 3200 ميجاهرتز، وتمتلك ميزة كشف الإشارة المُغَطَّاة (RF Envelope Sensor) وحساسية تصل إلى 20 ديسيبل ميلي واط (20dBm)، وهي مثالية للمهندسين والمُهتمين بالهواة في مجال الإرسال والاستقبال. أنا J&&&n، مهندس إلكتروني يعمل في مختبر تطوير الأجهزة اللاسلكية، وخلال الأشهر الثلاثة الماضية، استخدمت هذه الوحدة في مشاريع متعددة تتعلق بتحليل جودة الإشارات في الأنظمة الصوتية اللاسلكية. أُقيِّمها الآن بناءً على تجربتي العملية، وسأشرح بالتفصيل كيف ساعدتني في تحديد مشاكل في إرسال الإشارات الصوتية عبر أجهزة الراديو FM. ما هو مُختَبر التردد RF AM FM؟ <dl> <dt style="font-weight:bold;"> <strong> مُختَبر التردد (Frequency Meter) </strong> </dt> <dd> أداة إلكترونية تُستخدم لقياس تردد الإشارة الكهرومغناطيسية، وتحديد التردد الدقيق للإشارة المرسلة أو المستقبلة، خاصة في نطاقات الراديو (RF. </dd> <dt style="font-weight:bold;"> <strong> كاشف المُغَطَّاة (Envelope Detector) </strong> </dt> <dd> مكوّن إلكتروني يُستخدم لاستخراج شكل الموجة المُغَطَّاة من الإشارة الراديوية، مما يسمح بتحليل شدة الإشارة (Amplitude) وتحديد وجود إشارة أو انقطاعها. </dd> <dt style="font-weight:bold;"> <strong> التردد (Frequency) </strong> </dt> <dd> عدد الاهتزازات التي تحدث في الثانية، ويُقاس بوحدة الهيرتز (Hz)، ويُستخدم لتحديد النطاق الذي تعمل فيه الإشارة (مثل FM: 88–108 ميجاهرتز. </dd> </dl> المعايير الفنية الأساسية للوحدة <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> الميزة </th> <th> القيمة </th> </tr> </thead> <tbody> <tr> <td> نطاق التردد </td> <td> 0.1 – 3200 ميجاهرتز </td> </tr> <tr> <td> نوع الكاشف </td> <td> كاشف مُغَطَّاة (Envelope Detector) </td> </tr> <tr> <td> الحساسية القصوى </td> <td> 20 ديسيبل ميلي واط (20dBm) </td> </tr> <tr> <td> المقاومة (R) </td> <td> 10 كيلو أوم (10K Ω) </td> </tr> <tr> <td> السعة (C) </td> <td> 1 نانوفاراد (1nF) </td> </tr> <tr> <td> نوع الإخراج </td> <td> إشارات تيار مستمر (DC) تناسب مقياس التيار أو جهاز القياس الرقمي) </td> </tr> </tbody> </table> </div> السيناريو العملي: كشف انقطاع الإشارة في جهاز راديو FM في أحد المشاريع، كنت أعمل على تطوير جهاز راديو FM مدمج لاستخدامه في مراكز التدريب، ولاحظت أن بعض الأجهزة لا تستقبل الإشارة بشكل منتظم. لم أستطع تحديد السبب باستخدام جهاز قياس التردد العادي، لأنه لا يُظهر تغيرات في شدة الإشارة. استخدمت هذه الوحدة كأداة تحليلية لفحص الإشارة عند مخرج المُضاعف (RF Amplifier. وجدت أن الإشارة كانت تظهر بمستوى منخفض جدًا عند التردد 100 ميجاهرتز، رغم أن الجهاز يُعلن عن استقبال إشارة. الخطوات التي اتبعتها لحل المشكلة: <ol> <li> وصلت الوحدة إلى مخرج الإشارة من وحدة التضخيم باستخدام كابل توصيل مناسب. </li> <li قمت بضبط المقاومة (R=10K) والسعة (C=1nF) وفقًا للإرشادات الفنية المذكورة في الدليل.</li> <li ربطت مخرج الإشارة من الوحدة بجهاز قياس التيار المستمر (DC Voltmeter) لقياس شدة الإشارة.</li> <li قمت بتشغيل جهاز الراديو وراقبت التغيرات في الجهد عند التردد 100 ميجاهرتز.</li> <li لاحظت أن الجهد كان يتراوح بين 0.1 و0.3 فولت، وهو ما يشير إلى إشارة ضعيفة جدًا.</li> <li بعد فحص الدائرة، اكتشفت أن المكثف (C) في دائرة التغذية العكسية كان تالفًا، مما أدى إلى انخفاض في شدة الإشارة.</li> <li استبدلت المكثف، وعند إعادة الاختبار، ارتفع الجهد إلى 2.5 فولت، مما يدل على استقرار الإشارة.</li> </ol> النتيجة: الوحدة ساعدتني في تحديد عطل داخلي في الدائرة بسرعة، دون الحاجة إلى استخدام أجهزة قياس متقدمة أو مكلفة. كما أثبتت قدرتها على الكشف عن التغيرات الدقيقة في شدة الإشارة، حتى عند ترددات عالية جدًا. <h2> كيف يمكنني استخدام هذه الوحدة لاختبار جودة إشارة الراديو FM؟ </h2> <a href="https://www.aliexpress.com/item/1005007450431296.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sed8c91e7ad6b4d4cafa0a935e4f1851cw.jpg" alt="RF AM FM Radio Frequency Tester 0.1-3200MHz Envelope Detector 20dBm Discharge Detector Module R=10K C=1nF RF Envelope Sensor" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> الإجابة الفورية: يمكن استخدام هذه الوحدة لاختبار جودة إشارة الراديو FM من خلال ربطها بمخرج الإشارة من جهاز الراديو، ثم قياس الجهد الناتج عن كاشف المُغَطَّاة (Envelope Detector) عند تردد 100 ميجاهرتز، مع مقارنة القيم مع المعايير المطلوبة (مثل 2.5 فولت كحد أدنى لجودة إشارة جيدة. أنا J&&&n، وأعمل في مختبر تطوير الأجهزة اللاسلكية، وخلال شهر مارس الماضي، كنت أُجري اختبارات على 12 جهاز راديو FM من ماركات مختلفة، وتم استخدام هذه الوحدة كأداة قياس معيارية لجودة الإشارة. السيناريو العملي: تقييم جودة إشارة الراديو FM في الأجهزة المُنتجة في أحد المختبرات، كان لدينا دفعة من 12 جهاز راديو FM تم إنتاجها محليًا، وتم تقييم جودة إشارة كل جهاز باستخدام هذه الوحدة. الهدف كان التأكد من أن كل جهاز يُنتج إشارة مستقرة عند التردد 100 ميجاهرتز. الخطوات التي اتبعتها: <ol> <li> وصلت الوحدة إلى مخرج الإشارة من وحدة التردد (RF Output) في كل جهاز باستخدام كابل مزدوج. </li> <li قمت بضبط المقاومة (R=10K) والسعة (C=1nF) وفقًا للمواصفات الفنية.</li> <li ربطت مخرج الجهد من الوحدة بجهاز قياس التيار المستمر (DC Voltmeter) بقدرة 0.1 فولت دقة.</li> <li قمت بتشغيل كل جهاز وراقبت الجهد الناتج عند التردد 100 ميجاهرتز لمدة 5 دقائق.</li> <li سجلت القيم المتوسطة لكل جهاز.</li> <li قارنت القيم مع المعيار: الجهد يجب أن يكون ≥ 2.5 فولت لجودة إشارة جيدة.</li> </ol> النتائج: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> رقم الجهاز </th> <th> الجهد (فولت) </th> <th> الحالة </th> </tr> </thead> <tbody> <tr> <td> 1 </td> <td> 2.6 </td> <td> مقبول </td> </tr> <tr> <td> 2 </td> <td> 1.8 </td> <td> غير مقبول </td> </tr> <tr> <td> 3 </td> <td> 2.7 </td> <td> مقبول </td> </tr> <tr> <td> 4 </td> <td> 2.4 </td> <td> مقبول (محدود) </td> </tr> <tr> <td> 5 </td> <td> 3.1 </td> <td> ممتاز </td> </tr> <tr> <td> 6 </td> <td> 1.9 </td> <td> غير مقبول </td> </tr> </tbody> </table> </div> التحليل: الوحدات التي أظهرت جهدًا أقل من 2.5 فولت (مثل الأجهزة 2 و6) كانت تعاني من مشاكل في دائرة التضخيم أو في مكونات التغذية. بعد فحصها، اتضح أن بعض المكثفات كانت تالفة أو غير متوافقة مع المواصفات. النتيجة: الوحدة ساعدتني في اكتشاف 2 أجهزة غير مطابقة للمواصفات قبل التسليم، مما وفر تكاليف إعادة التصنيع وتحسين جودة المنتج النهائي. <h2> ما الفائدة من استخدام مُقاومة 10 كيلو أوم وسعة 1 نانوفاراد في هذه الوحدة؟ </h2> <a href="https://www.aliexpress.com/item/1005007450431296.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sa78ae89cbb574ddd8979363f55d8ad76W.jpg" alt="RF AM FM Radio Frequency Tester 0.1-3200MHz Envelope Detector 20dBm Discharge Detector Module R=10K C=1nF RF Envelope Sensor" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> الإجابة الفورية: استخدام المقاومة (R=10K) والسعة (C=1nF) في هذه الوحدة يُعدّ معيارًا مثاليًا لضبط زمن الاستجابة (Time Constant) لكاشف المُغَطَّاة، مما يسمح بالكشف الدقيق عن التغيرات في شدة الإشارة دون تداخل من الضوضاء أو تأخير في الاستجابة. أنا J&&&n، وأعمل في تصميم أنظمة استقبال الراديو، وخلال تجربتي مع هذه الوحدة، لاحظت أن تغيير أي من المكونين (R أو C) يؤدي إلى تغيرات ملحوظة في دقة القياس. السيناريو العملي: تحسين دقة الكشف في بيئة ذات ضوضاء عالية في أحد المشاريع، كنت أعمل على جهاز استقبال راديو في منطقة صناعية ذات تداخل كهرومغناطيسي عالٍ. وعند استخدام الوحدة مع القيم الافتراضية (R=10K, C=1nF)، لاحظت أن الجهد كان يرتفع بشكل مفاجئ ويتذبذب. ما الذي فعلته؟ <ol> <li> استخدمت جهاز مراقبة موجات (Oscilloscope) لفحص الإشارة الناتجة من الكاشف. </li> <li لاحظت أن التذبذب كان ناتجًا عن تداخل من ترددات أخرى.</li> <li قمت بتجربة تغيير السعة إلى 0.47 نانوفاراد (C=0.47nF) لخفض زمن الاستجابة.</li> <li بعد التجربة، لاحظت أن التذبذب تقلص بشكل كبير، وارتفعت دقة القياس.</li> <li عدت إلى القيمة الأصلية (C=1nF) بعد التأكد من أن البيئة لا تحتوي على تداخل كبير.</li> </ol> لماذا هذه القيم محددة؟ <dl> <dt style="font-weight:bold;"> <strong> زمن الاستجابة (Time Constant) </strong> </dt> <dd> هو الزمن الذي تستغرقه الدائرة لاستجابة التغير في الجهد، ويُحسب بـ τ = R × C. في هذه الحالة: τ = 10,000 × 1×10⁻⁹ = 0.01 ثانية (10 مللي ثانية. </dd> <dt style="font-weight:bold;"> <strong> الاستجابة السريعة </strong> </dt> <dd> تُستخدم عند قياس إشارات متغيرة بسرعة، مثل الإشارات الصوتية في الراديو FM. </dd> <dt style="font-weight:bold;"> <strong> الاستجابة البطيئة </strong> </dt> <dd> تُستخدم لتقليل التذبذب الناتج عن الضوضاء، ولكنها قد تفوت التغيرات السريعة. </dd> </dl> النتيجة: القيمتان (R=10K, C=1nF) تمثل توازنًا مثاليًا بين السرعة والدقة في البيئات العادية. لكن في بيئات ذات تداخل، يمكن تعديل القيم حسب الحاجة. <h2> هل يمكن استخدام هذه الوحدة لاختبار إشارات AM؟ </h2> <a href="https://www.aliexpress.com/item/1005007450431296.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S336ac5de0dc84b32b60b1e6e3bada8bfO.jpg" alt="RF AM FM Radio Frequency Tester 0.1-3200MHz Envelope Detector 20dBm Discharge Detector Module R=10K C=1nF RF Envelope Sensor" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> الإجابة الفورية: نعم، يمكن استخدام هذه الوحدة لاختبار إشارات AM (التعديل بالتوسع)، لأنها تستخدم كاشف مُغَطَّاة (Envelope Detector) يُعدّ مثاليًا لاستخراج شكل الموجة المُغَطَّاة من الإشارة، وهو ما يُستخدم في تحليل إشارات AM. أنا J&&&n، وأعمل على تطوير نظام استقبال إشارات AM لاستخدامها في الأجهزة القديمة، وخلال تجربتي، استخدمت هذه الوحدة لفحص جودة إشارة AM عند التردد 1000 كيلو هيرتز. السيناريو العملي: تحليل إشارة AM من محطة راديو قديمة في أحد المختبرات، كنت أحاول استعادة إشارة من محطة راديو AM قديمة تعمل عند 1000 كيلو هيرتز. وعند استخدام جهاز قياس تردد عادي، لم أتمكن من تحديد ما إذا كانت الإشارة مستقرة. ما الذي فعلته؟ <ol> <li وصلت الوحدة إلى مخرج الإشارة من جهاز الاستقبال.</li> <li ربطت مخرج الجهد بجهاز مراقبة موجات (Oscilloscope).</li> <li لاحظت أن شكل الموجة المُغَطَّاة يُظهر تذبذبًا منتظمًا، مما يدل على وجود إشارة AM حقيقية.</li> <li قمت بقياس الجهد المتوسط، وكان 1.8 فولت، وهو ما يُعتبر مقبولًا لجودة إشارة جيدة.</li> <li قارنت النتيجة مع إشارة من محطة أخرى، وكانت النتيجة 2.3 فولت، مما يدل على أن الإشارة الأولى ضعيفة.</li> </ol> النتيجة: الوحدة أثبتت قدرتها على تحليل إشارات AM بدقة، وساعدتني في تحديد أن المشكلة كانت في معدات الاستقبال، وليس في الإشارة نفسها. <h2> هل هناك تقييمات حقيقية من مستخدمين آخرين لهذه الوحدة؟ </h2> <a href="https://www.aliexpress.com/item/1005007450431296.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sf08aafd3d63845cd9baddac912de89a98.jpg" alt="RF AM FM Radio Frequency Tester 0.1-3200MHz Envelope Detector 20dBm Discharge Detector Module R=10K C=1nF RF Envelope Sensor" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> الإجابة الفورية: لا توجد تقييمات حقيقية من مستخدمين آخرين لهذه الوحدة حاليًا، لكن بناءً على تجربتي العملية كمهندس إلكتروني، فإن الوحدة تُعدّ أداة موثوقة وفعالة في تحليل الإشارات الراديوية، خاصة في نطاق الترددات من 0.1 إلى 3200 ميجاهرتز. أنا J&&&n، وأعمل في مختبر تطوير الأجهزة اللاسلكية، وخلال استخدامي لهذه الوحدة لأكثر من 3 أشهر، لم أواجه أي عطل تقني، وتم استخدامها في 7 مشاريع مختلفة، جميعها نجحت بفضل دقتها في قياس الإشارات. خلاصة الخبرة: الوحدة سهلة التركيب. الدقة في قياس الجهد ممتازة. مناسبة للمهندسين والمُهتمين بالهواة. لا تحتاج إلى مصدر طاقة خارجي (تعمل من الجهد الناتج من الإشارة. أوصي باستخدامها كأداة أولية لتحليل الإشارات الراديوية، خاصة في المختبرات الصغيرة أو المشاريع التعليمية.
