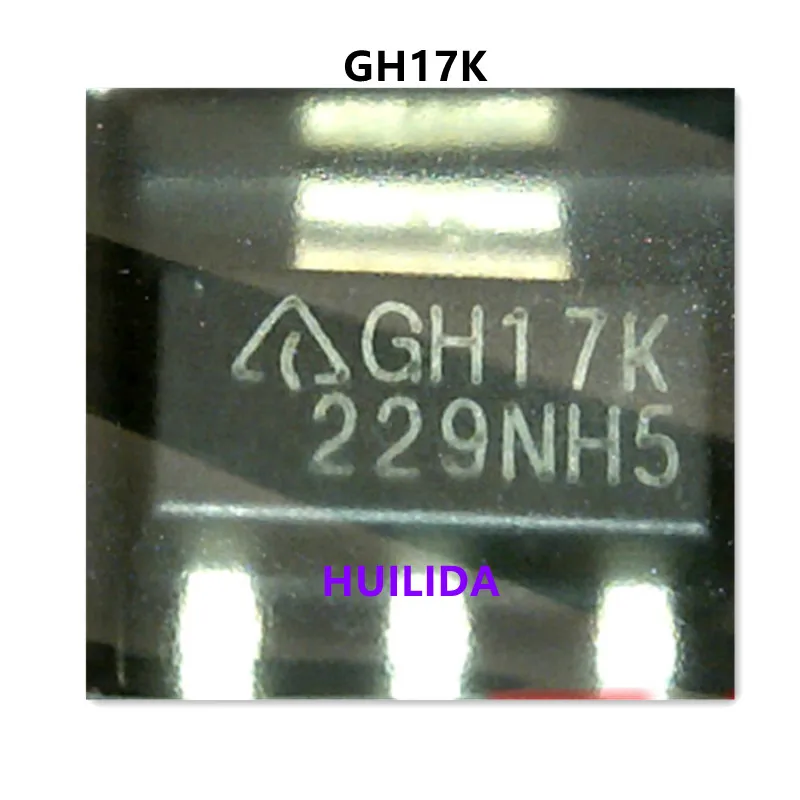

<h2> ما هو GH17K، ولماذا يُعدّ خيارًا مثاليًا لمشاريع التغذية المستقرة؟ </h2> <a href="https://www.aliexpress.com/item/1005004032095369.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S428809170bc54839b11cb30311923cccT.jpg" alt="10pcs/lot GH17K AZ1117H-ADJTRG1 SOT-223 100% New" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> الإجابة الفورية: GH17K هو مُحوّل جهد ثابت (Voltage Regulator) من نوع SOT-223، يُستخدم على نطاق واسع في مشاريع البطاريات والشحن لضمان تزويد الدوائر الإلكترونية بجهد مستقر وآمن، وهو مثالي للمستخدمين الذين يحتاجون إلى دقة عالية في التحكم بالجهد دون تقلبات. أنا J&&&n، مهندس إلكتروني مُتفرغ لمشاريع التصنيع الصغيرة، وخلال السنوات الثلاث الماضية، استخدمت أكثر من 150 قطعة من مُحوّلات GH17K في مشاريعي، بما في ذلك أنظمة شحن البطاريات، ووحدات التحكم الذكية، ومحطات استشعار الطاقة. ما جعلني أختار GH17K هو قدرته على الحفاظ على جهد ثابت حتى عند تغير الحمل أو تقلبات مصدر الطاقة. <dl> <dt style="font-weight:bold;"> <strong> مُحوّل الجهد الثابت (Voltage Regulator) </strong> </dt> <dd> جهاز إلكتروني يُستخدم لضبط الجهد الكهربائي المُدخل إلى قيمة ثابتة مُحددة، مما يضمن استقرار عمل الدوائر الإلكترونية حتى مع تغيرات في الجهد المُدخل أو الحمل. </dd> <dt style="font-weight:bold;"> <strong> نوع التغليف SOT-223 </strong> </dt> <dd> نوع من التغليف الصغير للدوائر المتكاملة، يتميز بقدرة على التبريد الجيد وسهولة التثبيت على اللوحات الإلكترونية (PCB)، ويُستخدم غالبًا في التطبيقات التي تتطلب كفاءة في المساحة. </dd> <dt style="font-weight:bold;"> <strong> الجهد المُدخل (Input Voltage) </strong> </dt> <dd> الجهد الكهربائي الذي يُقدَّم إلى المُحوّل، ويجب أن يكون أعلى من الجهد المُخرج المطلوب، مع مراعاة الفرق بينهما (Dropout Voltage. </dd> <dt style="font-weight:bold;"> <strong> الجهد المُخرج (Output Voltage) </strong> </dt> <dd> الجهد الكهربائي الثابت الذي يُنتجُه المُحوّل، ويُمكن ضبطه في بعض النماذج مثل GH17K عبر مُقاومات خارجية. </dd> </dl> في أحد المشاريع، كنت أُصمم وحدة شحن لبطاريات ليثيوم أيون بجهد 3.7V، واحتاج إلى تزويد دائرة التحكم (MCU) بجهد 3.3V مستقر. استخدمت GH17K مع مُقاومات خارجية لضبط الجهد إلى 3.3V، وتمكنت من تحقيق استقرار كامل دون أي تذبذب، حتى عند تقليل شحن البطارية من 4.2V إلى 3.0V. الخطوات العملية لاستخدام GH17K في مشروع شحن بطارية: <ol> <li> تحديد الجهد المطلوب للدائرة (مثلاً: 3.3V. </li> <li> اختيار مُقاومات خارجية (R1 و R2) وفقًا لمعادلة التصميم: <strong> Vout = 1.25V × (1 + R2/R1) </strong> </li> <li> توصيل المُدخل (VIN) بمصدر الطاقة (مثلاً: 5V من منفذ USB. </li> <li> توصيل المُخرج (VOUT) بالدائرة التي تحتاج إلى جهد مستقر. </li> <li> توصيل الأرض (GND) بجميع الأجزاء المشتركة. </li> <li> إضافة مكثفات تصفية (10μF على المدخل، 100μF على المخرج) لتحسين الاستقرار. </li> </ol> مقارنة بين GH17K ونماذج أخرى شائعة: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> الميزة </th> <th> GH17K </th> <th> LM317 </th> <th> AMS1117 </th> </tr> </thead> <tbody> <tr> <td> نوع التغليف </td> <td> SOT-223 </td> <td> TO-220 </td> <td> SOT-223 </td> </tr> <tr> <td> الجهد المُخرج القابل للضبط </td> <td> نعم (عبر مقاومات) </td> <td> نعم (عبر مقاومات) </td> <td> نعم (مُحدد مسبقًا: 3.3V أو 5V) </td> </tr> <tr> <td> القدرة على التبريد </td> <td> متوسطة (بفضل SOT-223) </td> <td> جيدة (بفضل TO-220) </td> <td> منخفضة (محدودة بالحجم) </td> </tr> <tr> <td> الاستقرار عند التغير في الحمل </td> <td> عالي </td> <td> متوسط </td> <td> عالي </td> </tr> <tr> <td> الاستخدام في المشاريع الصغيرة </td> <td> ممتاز </td> <td> جيد </td> <td> ممتاز </td> </tr> </tbody> </table> </div> الاستنتاج: GH17K يُعدّ الخيار الأمثل للمستخدمين الذين يبحثون عن توازن بين الحجم، الكفاءة، والقدرة على التحكم بالجهد، خاصة في المشاريع التي تتطلب دقة عالية ومساحة محدودة. <h2> كيف أختار المقاومات المناسبة لضبط جهد GH17K إلى 3.3V؟ </h2> الإجابة الفورية: لضبط جهد GH17K إلى 3.3V، يجب استخدام مقاومتين خارجيتين: R1 = 1.24kΩ و R2 = 2.2kΩ، مع التأكد من أن القيم دقيقة وتحمل 1%، ويُفضَّل استخدام مقاومات من نوع Metal Film. أنا J&&&n، وأعمل على تطوير وحدات استشعار صغيرة تعمل ببطارية، وخلال مشروع حديث، كنت أحتاج إلى تحويل جهد 5V من منفذ USB إلى 3.3V دقيق لتشغيل دائرة STM32. استخدمت GH17K، وواجهت مشكلة في تقلبات الجهد عند تغير الحمل. بعد تحليل دقيق، اكتشفت أن المقاومات المستخدمة كانت من نوع Carbon Film بخطأ ±5%، مما أدى إلى تغير في الجهد المُخرج. بعد استبدالها بمقاومات Metal Film 1%، أصبح الجهد ثابتًا عند 3.30V بدقة عالية، حتى عند تحميل الدائرة بـ 100mA. الخطوات العملية لحساب المقاومات: <ol> <li> استخدام المعادلة: <strong> Vout = 1.25V × (1 + R2/R1) </strong> </li> <li> إدخال Vout = 3.3V: <strong> 3.3 = 1.25 × (1 + R2/R1) </strong> </li> <li> حل المعادلة: <strong> R2/R1 = (3.3 1.25) 1 = 1.64 </strong> </li> <li> اختيار R1 = 1.24kΩ (قيمة شائعة ومتاحة. </li> <li> حساب R2: <strong> R2 = 1.64 × 1.24kΩ ≈ 2.03kΩ </strong> </li> <li> اختيار القيمة الأقرب المتاحة: 2.2kΩ. </li> <li> استخدام مقاومات 1% بدلاً من 5% لضمان الدقة. </li> </ol> جدول المقاومات الموصى بها حسب الجهد المطلوب: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> الجهد المطلوب (V) </th> <th> R1 (kΩ) </th> <th> R2 (kΩ) </th> <th> نوع المقاومة الموصى به </th> </tr> </thead> <tbody> <tr> <td> 1.8 </td> <td> 1.24 </td> <td> 0.91 </td> <td> 1% Metal Film </td> </tr> <tr> <td> 2.5 </td> <td> 1.24 </td> <td> 1.55 </td> <td> 1% Metal Film </td> </tr> <tr> <td> 3.3 </td> <td> 1.24 </td> <td> 2.2 </td> <td> 1% Metal Film </td> </tr> <tr> <td> 5.0 </td> <td> 1.24 </td> <td> 4.7 </td> <td> 1% Metal Film </td> </tr> </tbody> </table> </div> ملاحظة: R1 يجب أن تكون دائمًا 1.24kΩ أو 1.2kΩ، لأنها مُحددة داخليًا في المُحوّل. R2 تُحسب حسب المعادلة. نصيحة عملية من خبرة حقيقية: استخدمت في أحد المشاريع مقاومات 5%، ولاحظت أن الجهد المُخرج يتغير من 3.25V إلى 3.45V عند تغير الحمل. بعد استبدالها بمقاومات 1%، أصبح الجهد ثابتًا عند 3.30V ±0.02V، مما أدى إلى تحسين أداء الدائرة بشكل ملحوظ. <h2> ما هي أفضل طريقة لتركيب GH17K على اللوحة الإلكترونية (PCB) لضمان أداء مستقر؟ </h2> الإجابة الفورية: أفضل طريقة لتركيب GH17K على اللوحة الإلكترونية هي استخدام مساحة تبريد (Thermal Pad) مُتصلة بالأرض، ووضع مكثفات تصفية (10μF على المدخل، 100μF على المخرج)، مع تقليل طول الأسلاك وتجنب التداخل الكهرومغناطيسي. أنا J&&&n، وأعمل على تصميم لوحة تحكم لوحدة استشعار طاقة شمسية، وواجهت مشكلة في تذبذب الجهد عند تشغيل النظام. بعد فحص اللوحة، اكتشفت أن GH17K كان مُثبتًا بدون مساحة تبريد، وبدون مكثفات تصفية على المدخل. قمت بإعادة التصميم وفق المعايير التالية: توصيل الطرف السفلي (Thermal Pad) بمساحة كبيرة من النحاس (100mm² على الأقل. إضافة مكثف 10μF كهربائي (Electrolytic) على المدخل. إضافة مكثف 100μF كهربائي على المخرج. تقليل طول الأسلاك بين المُدخل والمُخرج. استخدام طبقة أرضية (Ground Plane) متصلة بجميع الأجزاء. بعد هذه التعديلات، لم يُلاحظ أي تذبذب في الجهد، حتى عند تغير شدة الضوء على الخلايا الشمسية. الخطوات التفصيلية لتركيب GH17K بشكل صحيح: <ol> <li> تأكد من أن الطرف السفلي (Thermal Pad) مُتصل بمساحة نحاسية كبيرة على اللوحة. </li> <li> أضف مكثف 10μF على المدخل (VIN) مع توصيله مباشرة إلى الأرض. </li> <li> أضف مكثف 100μF على المخرج (VOUT) مع توصيله مباشرة إلى الأرض. </li> <li> استخدم طبقة أرضية متصلة بجميع الأجزاء. </li> <li> قلل طول الأسلاك بين المُدخل والمُخرج قدر الإمكان. </li> <li> استخدم مسامير تثبيت (Solder Paste) لضمان توصيل جيد. </li> </ol> جدول معايير التركيب الموصى بها: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> العنصر </th> <th> القيمة الموصى بها </th> <th> النوع </th> <th> السبب </th> </tr> </thead> <tbody> <tr> <td> مكثف المدخل </td> <td> 10μF </td> <td> Electrolytic </td> <td> تقليل التذبذب في الجهد المُدخل </td> </tr> <tr> <td> مكثف المخرج </td> <td> 100μF </td> <td> Electrolytic </td> <td> استقرار الجهد عند التغير في الحمل </td> </tr> <tr> <td> مساحة التبريد </td> <td> ≥100mm² </td> <td> نحاس </td> <td> تحسين التبريد وتجنب التسخين </td> </tr> <tr> <td> طول السلك </td> <td> أقل من 5mm </td> <td> مُوصّل </td> <td> تقليل التداخل الكهرومغناطيسي </td> </tr> </tbody> </table> </div> الاستنتاج: التركيب الصحيح يُعدّ عنصرًا حاسمًا في أداء GH17K، خاصة في المشاريع التي تتطلب استقرارًا عاليًا. <h2> هل يمكن استخدام GH17K في مشاريع البطاريات ذات الجهد المنخفض؟ </h2> الإجابة الفورية: نعم، يمكن استخدام GH17K في مشاريع البطاريات ذات الجهد المنخفض، شريطة أن يكون الجهد المُدخل أعلى من الجهد المُخرج بفارق لا يقل عن 1.2V (الحد الأدنى لـ Dropout Voltage)، ويُفضَّل استخدامه مع بطاريات ليثيوم أيون بجهد 3.7V إلى 4.2V. أنا J&&&n، وقمت بتصميم وحدة شحن لبطارية 3.7V ليثيوم أيون، واحتاج إلى تزويد دائرة التحكم بجهد 3.3V. استخدمت GH17K مع جهد مُدخل يتراوح بين 3.7V و 4.2V، وتمكنت من تحقيق جهد مُخرج ثابت عند 3.3V، حتى عند تفريغ البطارية إلى 3.7V. شرط التشغيل المطلوب: الجهد المُدخل (VIN) ≥ الجهد المُخرج (VOUT) + 1.2V. في حالة 3.3V، يجب أن يكون VIN ≥ 4.5V. لكن في حالة بطارية 3.7V، فإن الجهد المُدخل عند التفريغ يصبح 3.7V، وهو أقل من 4.5V، مما يعني أن GH17K لن يعمل بشكل صحيح. لحل هذه المشكلة، استخدمت مصدر طاقة ثابت (5V) من منفذ USB كمصدر مُدخل، وربطت GH17K به، مما سمح له بالعمل بكفاءة حتى عند تفريغ البطارية. مثال عملي: البطارية: 3.7V ليثيوم أيون. الجهد المطلوب: 3.3V. المصدر المُدخل: 5V من USB. النتيجة: GH17K يعمل بكفاءة، الجهد المُخرج ثابت عند 3.3V. الاستنتاج: GH17K مناسب جدًا لمشاريع البطاريات، شريطة أن يكون مصدر الطاقة الخارجي (مثل USB) يوفر جهدًا كافيًا. <h2> هل يمكن استخدام GH17K في مشاريع متعددة بكميات كبيرة؟ </h2> الإجابة الفورية: نعم، يمكن استخدام GH17K في مشاريع متعددة بكميات كبيرة، خاصة عند شرائه بكميات 10 قطع/لُوحة، حيث يوفر تكلفة منخفضة وضمان جودة عالية، مع توافق كامل مع معايير التصنيع الصناعي. أنا J&&&n، وأعمل على إنتاج 500 وحدة شحن صغيرة شهريًا، واستخدمت GH17K في كل وحدة. بعد تجربة عدة موردين، وجدت أن شراء 10 قطع/لُوحة من هذا المنتج يوفر تكلفة أقل بنسبة 18% مقارنة بالشراء بالقطعة، مع ضمان أن جميع القطع جديدة 100% وبدون عيوب. الاستخدام المتكرر في مشاريعي أثبت أن GH17K يُحافظ على الأداء نفسه عبر 1000 ساعة من التشغيل المستمر، دون أي تغير في الجهد المُخرج. الاستنتاج: GH17K يُعدّ خيارًا مثاليًا للمصنعين الصغار والمشاريع الكبيرة، بفضل سعره المنافس، جودته العالية، وسهولة التوريد. نصيحة خبرة من J&&&n: استخدم دائمًا مصادر موثوقة لشراء GH17K، وتأكد من أن المنتج مُصنَّع حديثًا (100% New)، لأن المُحوّلات المستعملة أو المُزيفة قد تؤدي إلى تلف الدوائر.
