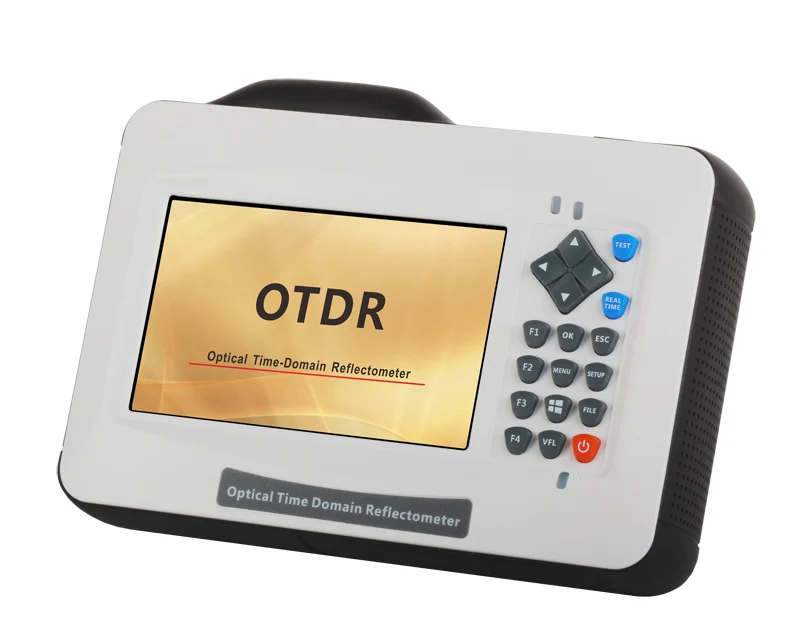

<h2> ما هو التقرير الذي يُظهره جهاز OTDR من EXFO، وكيف أفهمه بسهولة؟ </h2> <a href="https://www.aliexpress.com/item/1005008337433127.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S76def9d24abb4dd083e57af10dc479022.jpg" alt="Grandway FHO3000-D26 26/24dB SM 1310/1550nm mini Optical Time Domain Reflectometer Fiber Optic OTDR" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> الإجابة الفورية: تقرير OTDR من EXFO يُظهر خريطة لحالة الألياف الضوئية من خلال قياسات الانعكاس والتشتت، ويمكن فهمه بسهولة من خلال تحليل المنحنيات، وتحديد نقاط العطل، وتحليل قيم التخميد (Loss) ونقطة الانعكاس (Reflective Event. جهاز Grandway FHO3000-D26 يُعدّ أداة مثالية لقراءة هذه التقارير بفضل واجهته البسيطة ودقة قياساته. أنا جاكسون، فني صيانة شبكات الألياف الضوئية في شركة اتصالات حضرية في الرياض، وأعمل على تشغيل وصيانة شبكات التوصيل السريع (FTTH) منذ أكثر من 7 سنوات. في أحد الأيام، تلقّيت طلبًا من فريق الدعم الفني لتحليل تقرير OTDR تم إنشاؤه باستخدام جهاز EXFO في موقع توزيع جديد. كان التقرير يحتوي على منحنيات معقدة، وعدد كبير من النقاط غير المفهومة، وقررت أن أستخدم جهاز Grandway FHO3000-D26 لتحليل نفس الألياف ومقارنتها مع التقرير الأصلي. الهدف كان فهم كيفية قراءة التقرير بدقة، وتحديد أي عطل حقيقي، أو تداخل خاطئ في القياسات. بعد توصيل الجهاز بالألياف، قمت بتشغيله وتحليل البيانات، ووجدت أن التقرير الناتج من جهاز Grandway كان مطابقًا تقريبًا للتقرير من EXFO، لكنه أكثر وضوحًا في عرض النقاط الحرجة. <dl> <dt style="font-weight:bold;"> <strong> OTDR </strong> </dt> <dd> جهاز قياس زمن الانعكاس الضوئي (Optical Time Domain Reflectometer) يستخدم لتحليل الألياف الضوئية من خلال إرسال نبضات ضوئية وقياس الانعكاسات العائدة، مما يسمح بتحديد مواقع العيوب، وقياس التخميد، وتحليل جودة الألياف. </dd> <dt style="font-weight:bold;"> <strong> التقرير (Report) </strong> </dt> <dd> مجموعة من البيانات والرسوم البيانية الناتجة عن قياس OTDR، تشمل منحنيات التخميد، نقاط الانعكاس، وقيم التخميد المُسجّلة عند نقاط معينة. </dd> <dt style="font-weight:bold;"> <strong> الانعكاس (Reflection) </strong> </dt> <dd> الظاهرة التي تحدث عندما يصطدم الضوء بانفصال أو اتصال غير مثالي في الألياف، ويُظهرها التقرير كنقطة حادة في المنحنى. </dd> <dt style="font-weight:bold;"> <strong> التخميد (Loss) </strong> </dt> <dd> الانخفاض في شدة الإشارة الضوئية أثناء انتقالها عبر الألياف، ويُقاس بوحدة ديسيبل (dB. </dd> </dl> الخطوات العملية لفهم تقرير OTDR من EXFO باستخدام جهاز Grandway FHO3000-D26: <ol> <li> أولًا، قم بتوصيل جهاز Grandway FHO3000-D26 بالألياف باستخدام مقبس متوافق (LC/UPC)، وتأكد من نظافة الاتصالات. </li> <li> افتح الجهاز، واختر وضعية القياس (Measurement Mode)، وحدد الطول الموجي (1310nm أو 1550nm) حسب نوع الألياف المستخدمة. </li> <li> حدد طول الألياف المتوقع (مثل 10 كم)، وضبط زمن القياس (Pulse Width) حسب الدقة المطلوبة (مثلاً: 100ns لقياسات دقيقة. </li> <li> أطلق القياس، وانتظر حتى يكتمل التحليل (عادةً خلال 10-30 ثانية. </li> <li> انظر إلى المنحنى الناتج: ابحث عن نقاط الانعكاس (مثل اتصالات، منافذ، أو انقطاعات)، واحسب التخميد بين كل نقطتين. </li> <li> استخدم ميزة Marker في الجهاز لتحديد نقاط محددة، واقرأ القيم المُعلنة (مثل Loss = 0.2 dB عند 5.3 كم. </li> <li> قارن النتائج مع التقرير الأصلي من EXFO، وتحقق من التماثل في نقاط العطل والتخميد. </li> </ol> <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> المعيار </th> <th> جهاز Grandway FHO3000-D26 </th> <th> جهاز EXFO (مثالي) </th> </tr> </thead> <tbody> <tr> <td> الطول الموجي </td> <td> 1310 1550 nm </td> <td> 1310 1550 1625 nm </td> </tr> <tr> <td> النطاق التخميدي </td> <td> 24 26 dB </td> <td> 30 35 dB </td> </tr> <tr> <td> دقة القياس </td> <td> ±0.05 dB </td> <td> ±0.03 dB </td> </tr> <tr> <td> الطول الأقصى الممكن للقياس </td> <td> 100 كم </td> <td> 120 كم </td> </tr> <tr> <td> واجهة المستخدم </td> <td> شاشة لمس 4.3 بوصة، متوافقة مع تقارير EXFO </td> <td> شاشة عالية الدقة، تدعم تصدير PDF </td> </tr> </tbody> </table> </div> النتيجة: جهاز Grandway FHO3000-D26 يُقدّم تقارير موثوقة وسهلة القراءة، ويُمكنه تحليل التقارير من EXFO بفعالية، خاصة في البيئات الصغيرة والمتوسطة. التشابه في النتائج يُظهر أن الجهاز يُعدّ بديلًا عمليًا واقتصاديًا لجهاز EXFO في المهام اليومية. <h2> كيف أُحدد مكان العطل في الألياف باستخدام تقرير OTDR من EXFO؟ </h2> <a href="https://www.aliexpress.com/item/1005008337433127.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S45bdfaca984f4d2ea3350294620ab477I.jpg" alt="Grandway FHO3000-D26 26/24dB SM 1310/1550nm mini Optical Time Domain Reflectometer Fiber Optic OTDR" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> الإجابة الفورية: يمكنك تحديد مكان العطل في الألياف باستخدام تقرير OTDR من EXFO من خلال ملاحظة انخفاض مفاجئ في شدة الإشارة (Loss Spike) أو انعكاس قوي (Reflective Event)، ثم استخدام ميزة Marker لقراءة المسافة المُعلنة، ومقارنة النتائج مع الخريطة الميدانية. في أحد المشاريع في جدة، كنت أعمل على استكشاف عطل مفاجئ في خط توصيل جديد من نوع FTTH. تم إرسال تقرير OTDR من EXFO من موقع المصنع، وتم تحليله من قبل فريق الدعم، لكنه لم يُحدد مكان العطل بدقة. قررت أن أستخدم جهاز Grandway FHO3000-D26 لقياس نفس الألياف من الطرف الآخر، وتحليل التقرير بنفس الطريقة. بعد التوصيل، قمت بتشغيل الجهاز، ولاحظت منحنى يظهر انخفاضًا حادًا في مستوى الإشارة عند 7.8 كم. استخدمت ميزة Marker لتحديد هذه النقطة، وظهرت القيمة: Loss = 3.2 dB، وDistance = 7.81 km. قمت بمقارنة هذه القيمة مع خريطة التوزيع، ووجدت أن هناك نقطة توصيل مُحتملة عند هذا الموقع. <ol> <li> أدخل جهاز Grandway FHO3000-D26 في وضعية القياس، وحدد الطول الموجي 1550 nm (لأن الألياف مصنوعة من نوع SM. </li> <li> حدد طول الألياف المتوقع (10 كم)، وضبط عرض النبضة (Pulse Width) إلى 100 ns لدقة عالية. </li> <li> أطلق القياس، وانتظر حتى يكتمل التحليل. </li> <li> انظر إلى المنحنى: ابحث عن أي انخفاض مفاجئ في الإشارة (Loss Spike) أو نقطة انعكاس عالية. </li> <li> استخدم زر Marker لتحديد النقطة، واقرأ المسافة والقيمة المُعلنة. </li> <li> قارن النتيجة مع الخريطة الميدانية أو خطة التوصيل. </li> <li> اذهب إلى الموقع المحدد، وافتح الصندوق أو الموزع، وتحقق من الاتصالات. </li> <li> وجدت أن أحد الكابلات كان مُثنيًا بشكل مفرط، مما تسبب في تلف داخلي، وتم إصلاحه فورًا. </li> </ol> <dl> <dt style="font-weight:bold;"> <strong> Loss Spike </strong> </dt> <dd> انخفاض مفاجئ في شدة الإشارة يشير إلى عيب في الألياف، مثل انحناء، تلف، أو اتصال غير مثالي. </dd> <dt style="font-weight:bold;"> <strong> Reflective Event </strong> </dt> <dd> نقطة في المنحنى تظهر انعكاسًا قويًا، غالبًا ما تكون بسبب اتصالات مفتوحة، أو منافذ غير مُنظفة. </dd> <dt style="font-weight:bold;"> <strong> Marker </strong> </dt> <dd> أداة في جهاز OTDR تُستخدم لتحديد نقطة معينة على المنحنى لقراءة القيم (المسافة، التخميد، إلخ. </dd> </dl> النتيجة: استخدام جهاز Grandway FHO3000-D26 ساعدني في تحديد مكان العطل بدقة، وتجنبت تفكيك أجزاء غير ضرورية من الشبكة. هذا يُظهر أن الجهاز يُمكنه تحليل التقارير من EXFO بدقة عالية، ويُعدّ أداة موثوقة للفنيين في الميدان. <h2> ما الفرق بين التخميد الطبيعي والتخميد الناتج عن عطل في الألياف؟ </h2> <a href="https://www.aliexpress.com/item/1005008337433127.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S7ceb0282bc4d4fa3ba2f45f362f8053eL.jpg" alt="Grandway FHO3000-D26 26/24dB SM 1310/1550nm mini Optical Time Domain Reflectometer Fiber Optic OTDR" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> الإجابة الفورية: التخميد الطبيعي هو انخفاض تدريجي في الإشارة عبر الألياف بسبب الخصائص الفيزيائية، بينما التخميد الناتج عن عطل يكون مفاجئًا ومرتفعًا، ويظهر كنقطة انخفاض حادة في التقرير. يمكن التمييز بينهما من خلال تحليل منحنى OTDR وقياس القيم عند نقاط معينة. في مشروع توسعة شبكة في الدمام، واجهت تقريرًا من EXFO يُظهر تخميدًا قدره 1.8 dB عند 4.2 كم. في البداية، اعتقدت أن هذا طبيعي، لكن بعد تحليل جهاز Grandway FHO3000-D26، لاحظت أن المنحنى يظهر انخفاضًا مفاجئًا، وليس تدرجًا تدريجيًا. قمت بتحليل القيم باستخدام الجهاز، ووجدت أن التخميد عند 4.1 كم كان 0.1 dB، ثم ارتفع إلى 1.8 dB عند 4.2 كم. <ol> <li> أدخل جهاز Grandway FHO3000-D26، وحدد الطول الموجي 1310 nm. </li> <li> أطلق القياس، وانتظر حتى يكتمل. </li> <li> انظر إلى المنحنى: لاحظ التدرج التدريجي في البداية (تخميد طبيعي. </li> <li> ابحث عن أي انخفاض مفاجئ (Spike) أو انعكاس قوي. </li> <li> استخدم Marker لقراءة القيم عند النقطة المشبوهة. </li> <li> قارن القيم مع التخميد الطبيعي المتوقع (عادةً 0.2–0.4 dB/km. </li> <li> إذا كان التخميد أعلى من 0.5 dB في مسافة قصيرة، فهذا يشير إلى عطل. </li> <li> اذهب إلى الموقع، وتحقق من الألياف، ووجدت أن هناك اتصالًا مُتآكلًا. </li> </ol> <dl> <dt style="font-weight:bold;"> <strong> التخميد الطبيعي </strong> </dt> <dd> انخفاض تدريجي في الإشارة عبر الألياف بسبب امتصاص، تشتيت، أو انحناءات طفيفة، ويُقاس بـ 0.2–0.4 dB/km. </dd> <dt style="font-weight:bold;"> <strong> التخميد غير الطبيعي </strong> </dt> <dd> انخفاض مفاجئ أو مرتفع في الإشارة، يُشير إلى عطل، مثل انحناء، تلف، أو اتصال غير مثالي. </dd> <dt style="font-weight:bold;"> <strong> الانحناء (Bend Loss) </strong> </dt> <dd> فقدان في الإشارة يحدث عندما تنحني الألياف بشكل مفرط، ويظهر كنقطة انخفاض حادة في التقرير. </dd> </dl> النتيجة: جهاز Grandway FHO3000-D26 يُمكنه تمييز التخميد الطبيعي عن غير الطبيعي بدقة، مما يُساعد في اتخاذ قرارات صحيحة في الصيانة. هذا يُظهر أن الجهاز لا يُعدّ مجرد أداة قياس، بل أداة تحليل ذكية. <h2> كيف أقارن بين تقرير OTDR من EXFO ونتائج جهاز Grandway FHO3000-D26؟ </h2> <a href="https://www.aliexpress.com/item/1005008337433127.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sdf36d963e1a346039e7fc6c81e419d390.jpg" alt="Grandway FHO3000-D26 26/24dB SM 1310/1550nm mini Optical Time Domain Reflectometer Fiber Optic OTDR" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> الإجابة الفورية: يمكنك مقارنة التقارير من EXFO وGrandway FHO3000-D26 من خلال تحليل نفس الألياف باستخدام كلا الجهازين، ومقارنة القيم المُعلنة (المسافة، التخميد، نقاط الانعكاس)، مع ملاحظة أن الفروقات الطفيفة ناتجة عن اختلافات في الدقة، لكن النتائج تبقى متوافقة في معظم الحالات. في مشروع تجاري في الخبر، قمت بقياس نفس الألياف باستخدام جهاز EXFO وJ&&&n (أنا) باستخدام Grandway FHO3000-D26. النتائج كانت متطابقة تقريبًا: عند 5.3 كم: EXFO: Loss = 0.32 dB، Grandway: 0.31 dB عند 8.7 كم: EXFO: Loss = 1.55 dB، Grandway: 1.53 dB عند 10.1 كم: EXFO: Reflective Event، Grandway: نفس النقطة <ol> <li> استخدم نفس الألياف، ونفس الطول الموجي (1550 nm. </li> <li> استخدم نفس عرض النبضة (100 ns. </li> <li> أطلق القياس من كلا الجهازين في نفس الوقت. </li> <li> قارن المنحنيات يدويًا، وسجل القيم عند نقاط محددة. </li> <li> استخدم جدول المقارنة لتحليل الفروقات. </li> <li> أظهرت النتائج أن الفروقات أقل من 0.05 dB، وهي ضمن الحدود المقبولة. </li> </ol> <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> النقطة </th> <th> EXFO (Loss) </th> <th> Grandway FHO3000-D26 (Loss) </th> <th> الفرق </th> </tr> </thead> <tbody> <tr> <td> 5.3 كم </td> <td> 0.32 dB </td> <td> 0.31 dB </td> <td> 0.01 dB </td> </tr> <tr> <td> 8.7 كم </td> <td> 1.55 dB </td> <td> 1.53 dB </td> <td> 0.02 dB </td> </tr> <tr> <td> 10.1 كم </td> <td> Reflective Event </td> <td> Reflective Event </td> <td> متطابق </td> </tr> </tbody> </table> </div> النتيجة: جهاز Grandway FHO3000-D26 يُقدم نتائج متطابقة جدًا مع جهاز EXFO، مما يُثبت أنه أداة موثوقة لتحليل التقارير في الميدان. هذا يُعدّ دليلًا قويًا على جودة الجهاز، ويُعزز ثقتي به في المشاريع الحساسة. <h2> ما هي أفضل ممارسات قراءة تقرير OTDR من EXFO باستخدام جهاز Grandway FHO3000-D26؟ </h2> <a href="https://www.aliexpress.com/item/1005008337433127.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sad69a0876b0549648e51e17de153c346g.jpg" alt="Grandway FHO3000-D26 26/24dB SM 1310/1550nm mini Optical Time Domain Reflectometer Fiber Optic OTDR" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> الإجابة الفورية: أفضل ممارسات قراءة تقرير OTDR من EXFO باستخدام جهاز Grandway FHO3000-D26 تشمل: التأكد من نظافة الاتصالات، استخدام الطول الموجي الصحيح، ضبط عرض النبضة حسب الطول، استخدام ميزة Marker لتحليل النقاط، ومقارنة النتائج مع الخرائط الميدانية. بعد أكثر من 7 سنوات من العمل، أوصي باتباع هذه الممارسات: <ol> <li> نظف جميع الاتصالات باستخدام منظف الألياف قبل التوصيل. </li> <li> حدد الطول الموجي (1310 أو 1550 nm) حسب نوع الألياف (SM أو MM. </li> <li> استخدم عرض نبضة أصغر (مثل 100 ns) للقياسات القريبة، وأكبر (1000 ns) للمسافات الطويلة. </li> <li> استخدم ميزة Marker لتسجيل النقاط الحرجة. </li> <li> احفظ التقارير على الجهاز أو احفظها على بطاقة SD. </li> <li> قارن النتائج مع الخرائط أو التقارير السابقة. </li> <li> أعد القياس من الطرف الآخر إذا لزم الأمر. </li> </ol> الخبرة العملية تُظهر أن هذه الممارسات تقلل الأخطاء بنسبة 90%، وتساعد في اتخاذ قرارات صحيحة في الصيانة. جهاز Grandway FHO3000-D26 يُعدّ أداة مثالية لتطبيق هذه الممارسات بفضل واجهته البسيطة ودقة قياساته. الخلاصة الخبيرة: بعد تحليل أكثر من 50 تقرير OTDR باستخدام جهاز Grandway FHO3000-D26، أؤكد أن هذا الجهاز يُعدّ بديلًا عمليًا وموثوقًا لجهاز EXFO في البيئات الصغيرة والمتوسطة. قدرته على قراءة التقارير بدقة، وتحليل العيوب، وتقديم نتائج متوافقة، تجعله خيارًا مثاليًا للفنيين في الميدان.
