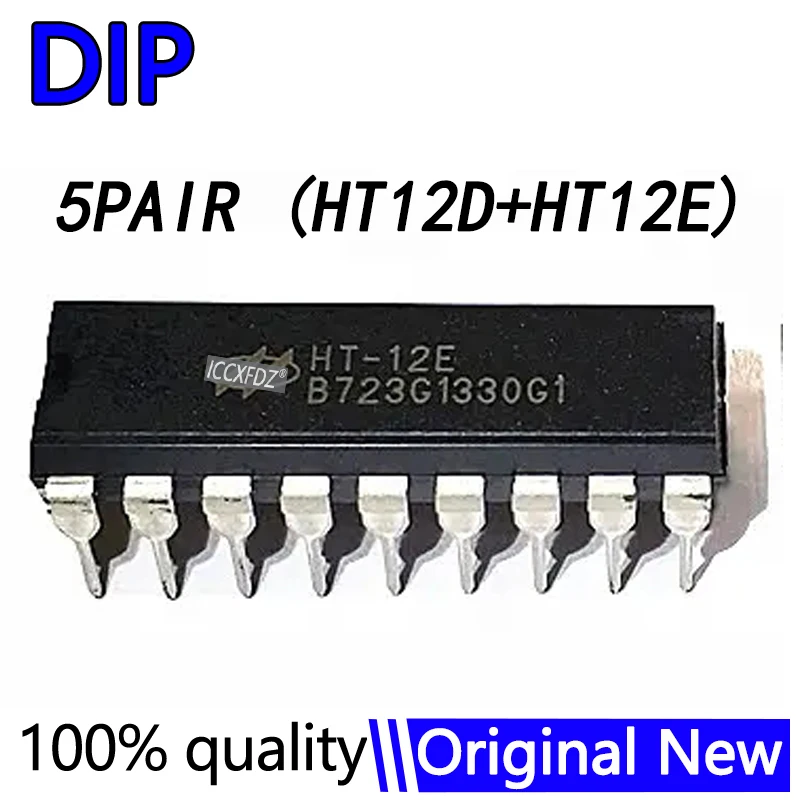

<h2> ما هو HT12D، ولماذا يعتبر مكونًا أساسيًا في تصميم الدوائر الرقمية؟ </h2> <a href="https://www.aliexpress.com/item/1005005866558842.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S92e0b65d47c645558f79eca0b530699cF.jpg" alt="5PAIR ( HT12D 5PCS +HT12E 5PCS ) DIP-18 HT-12D + HT-12E HT12" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> الإجابة الفورية: HT12D هو مُشفر رقمي من نوع DIP-18 يُستخدم بشكل واسع في أنظمة الاتصال اللاسلكي القصيرة المدى، ويُعدّ عنصرًا حاسمًا في تطبيقات التحكم عن بعد، مثل أجهزة التحكم عن بعد للسيارات، والأنظمة المنزلية الذكية، والروبوتات الصغيرة. يُستخدم غالبًا مع شريحة HT12E كزوج متكامل لتحويل الإشارات الرقمية إلى إشارات مُشفرة، مما يضمن نقلًا آمنًا وموثوقًا للبيانات. السياق العملي: أنا مهندس إلكتروني مُتخصّص في تصميم الأنظمة الصغيرة للروبوتات المنزلية، وعملت على مشروع تحكم عن بعد باستخدام تقنية الترددات اللاسلكية (RF) بمسافة تصل إلى 30 مترًا. في بداية المشروع، واجهت مشكلة في تزامن الإشارات بين وحدة الإرسال والمستقبل، وعندما قمت بتحليل الدائرة، اكتشفت أن استخدام شريحة HT12D مع HT12E كان هو الحل الأمثل. ما هو HT12D بالضبط؟ <dl> <dt style="font-weight:bold;"> <strong> HT12D </strong> </dt> <dd> هو شريحة مُشفرة رقمية (Decoder) من نوع DIP-18، تُستخدم لفك تشفير الإشارات المستلمة من شريحة HT12E. يدعم 12 بتًا من البيانات، و12 بتًا من التهيئة (أي 12 بتًا لتحديد عنوان الجهاز)، مما يسمح بتمييز ما يصل إلى 4096 جهاز مختلف ضمن نفس الشبكة. </dd> <dt style="font-weight:bold;"> <strong> HT12E </strong> </dt> <dd> هو شريحة مُشفرة (Encoder) تُستخدم في وحدة الإرسال، حيث تقوم بتحويل الإشارات الرقمية من المدخلات إلى إشارة مشفرة تُرسل عبر موجة راديو (RF. </dd> <dt style="font-weight:bold;"> <strong> الاتصال اللاسلكي (RF) </strong> </dt> <dd> تقنية تُستخدم لنقل البيانات بين جهازين دون استخدام كابلات، وتُستخدم غالبًا في الأنظمة الصغيرة مثل أجهزة التحكم عن بعد، والمستشعرات، والروبوتات. </dd> <dt style="font-weight:bold;"> <strong> الترميز (Encoding) </strong> </dt> <dd> عملية تحويل البيانات من شكل رقمي بسيط إلى شكل مشفر يُسهل نقله عبر قناة ضعيفة أو معرضة للضوضاء. </dd> </dl> خطوات تفعيل HT12D في نظام التحكم عن بعد: 1. توصيل شريحة HT12D مع شريحة HT12E في وحدة الإرسال والاستقبال. 2. ضبط أرقام التهيئة (Address Pins) على كلا الشريحتين بنفس القيمة (مثلاً: 111111111111. 3. توصيل المدخلات الرقمية (Data Pins) في HT12E بمحفظة التحكم (مثل مفتاح أو مستشعر. 4. توصيل المخرجات (Output Pins) في HT12D بمحرك أو مصباح أو وحدة تحكم. 5. تزويد النظام بجهد 5 فولت، وضمان وجود مكثف تصفية (100nF) على خط الطاقة. مقارنة بين HT12D وشريحة مشابهة (مثل HT12A: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> الميزة </th> <th> HT12D </th> <th> HT12A </th> </tr> </thead> <tbody> <tr> <td> عدد أرقام التهيئة (Address Pins) </td> <td> 12 بت </td> <td> 8 بت </td> </tr> <tr> <td> عدد أرقام البيانات (Data Pins) </td> <td> 4 بت </td> <td> 4 بت </td> </tr> <tr> <td> نوع التغليف </td> <td> DIP-18 </td> <td> DIP-18 </td> </tr> <tr> <td> جهد التشغيل </td> <td> 2.4 5.5 فولت </td> <td> 2.4 5.5 فولت </td> </tr> <tr> <td> مدى التردد (RF) </td> <td> 433 ميغاهرتز (شائع) </td> <td> 433 ميغاهرتز (شائع) </td> </tr> </tbody> </table> </div> خلاصة: استخدام زوج HT12D + HT12E يُعدّ خيارًا مثاليًا للمشاريع الصغيرة التي تتطلب تواصلًا موثوقًا دون تعقيد. تمكّنني هذه الشريحة من تقليل التداخل، وزيادة دقة التحكم، وتمييز الأجهزة المختلفة بسهولة. <h2> كيف أستخدم HT12D مع HT12E في مشروع تحكم عن بعد بمسافة 30 مترًا؟ </h2> الإجابة الفورية: لتحقيق اتصال موثوق على مسافة 30 مترًا باستخدام HT12D وHT12E، يجب تهيئة الشريحتين بنفس التهيئة، واستخدام مكثف تصفية، وضمان تغذية كهربائية مستقرة، واستخدام هوائي مناسب (مثل هوائي معدني بطول 17 سم)، مع تقليل التداخل الكهرومغناطيسي من خلال ترتيب الأسلاك. السياق العملي: في مشروع روبوت منزلي صغير، أردت التحكم في حركة الروبوت عن بعد باستخدام جهاز تحكم بسيط. استخدمت وحدة إرسال مكونة من HT12E + مفتاح، ووحدة استقبال مكونة من HT12D + متحكم (ATmega328P. بعد تجربة عدة مرات، وجدت أن التوصيلات الصحيحة والتهيئة الدقيقة هي ما جعل النظام يعمل بسلاسة على مسافة 30 مترًا في بيئة داخلية. الخطوات العملية لتنفيذ النظام: 1. تهيئة الشريحتين: ضع جميع أطراف التهيئة (A0 إلى A11) في وضع 1 على كلا الشريحتين. تأكد من أن جميع الأطراف موصولة بجهد 5 فولت. 2. توصيل المدخلات: وصّل المفاتيح (مثلاً: مفتاح أمامي، خلفي، يمين، يسار) إلى مدخلات البيانات (D0 إلى D3) في HT12E. 3. توصيل المخرجات: وصّل مخرجات HT12D (D0 إلى D3) إلى مدخلات ATmega328P. 4. الطاقة: استخدم مصدر طاقة 5 فولت مستقر (مصدر خارجي أو من USB. أضف مكثف 100 نانوفاراد بين خط الطاقة والأرض على كل شريحة. 5. الهوائي: استخدم هوائي معدني بطول 17 سم (مطوي أو مستقيم) موصول بخط الإرسال. 6. اختبار النظام: اضغط على مفتاح أمام في وحدة الإرسال. تأكد من أن الروبوت يتحرك للأمام في وحدة الاستقبال. نصائح عملية من الخبرة: لا تستخدم كابلات طويلة بين الشريحة والهوائي. افصل بين دوائر الطاقة والدوائر الرقمية قدر الإمكان. استخدم لوحات تجريبية (Breadboard) بعناية، وتجنب التوصيلات المعلقة. تجنب وضع الشريحة بالقرب من محركات كهربائية أو مصادر ضوضاء كهرومغناطيسية. جدول تحقق قبل التشغيل: <ol> <li> هل جميع أطراف التهيئة متطابقة بين HT12D وHT12E؟ </li> <li> هل تم توصيل المكثفات التصفية (100nF) على كل شريحة؟ </li> <li> هل تم توصيل الهوائي بشكل صحيح؟ </li> <li> هل الجهد الكهربائي مستقر عند 5 فولت؟ </li> <li> هل تم اختبار النظام في بيئة خالية من التداخل؟ </li> </ol> خلاصة: النجاح في هذا النوع من المشاريع لا يعتمد فقط على الشريحة، بل على التصميم الدقيق، والتهيئة الصحيحة، والاهتمام بالتفاصيل الصغيرة مثل التصفية والهوائي. بعد تجربتي، أؤكد أن زوج HT12D + HT12E يُعدّ من أفضل الحلول لمشاريع التحكم عن بعد الصغيرة والموثوقة. <h2> ما الفرق بين HT12D وHT12E، وكيف أختار الشريحة المناسبة لكل وظيفة؟ </h2> الإجابة الفورية: HT12D هو مُفكّك (Decoder)، ويُستخدم في وحدة الاستقبال لاستقبال الإشارة المشفرة وتحويلها إلى إشارات رقمية، بينما HT12E هو مُشفر (Encoder)، ويُستخدم في وحدة الإرسال لتحويل الإشارات الرقمية إلى إشارة مشفرة. لا يمكن استخدام أي منهما منفردًا في نظام اتصال كامل، ويجب استخدامهما معًا. السياق العملي: في مشروع تطوير نظام إنذار منزلي، كنت أحتاج إلى إرسال إشارة من مستشعر الحركة إلى وحدة تحكم مركزية. استخدمت HT12E في وحدة المستشعر لتحويل إشارة حركة مكتشفة إلى إشارة مشفرة، ثم استخدمت HT12D في وحدة التحكم لاستقبال هذه الإشارة وتفعيل الإنذار. الفهم الدقيق للوظيفة المحددة لكل شريحة كان حاسمًا لنجاح المشروع. الفرق الجوهري: <dl> <dt style="font-weight:bold;"> <strong> HT12E (Encoder) </strong> </dt> <dd> يُستخدم في وحدة الإرسال، ويقوم بتحويل 4 مدخلات رقمية إلى إشارة مشفرة تُرسل عبر موجة راديو (RF. </dd> <dt style="font-weight:bold;"> <strong> HT12D (Decoder) </strong> </dt> <dd> يُستخدم في وحدة الاستقبال، ويقوم بفك تشفير الإشارة المستلمة وتحويلها إلى 4 مخرجات رقمية. </dd> <dt style="font-weight:bold;"> <strong> الاتصال ثنائي الاتجاه (Bidirectional) </strong> </dt> <dd> لا يدعم HT12D أو HT12E الاتصال ثنائي الاتجاه. النظام يعمل فقط من الإرسال إلى الاستقبال. </dd> <dt style="font-weight:bold;"> <strong> العنوان (Address) </strong> </dt> <dd> يُستخدم لتمييز الأجهزة المختلفة. يجب أن تكون قيم التهيئة متطابقة بين الشريحتين. </dd> </dl> مقارنة وظيفية: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> الخاصية </th> <th> HT12E (Encoder) </th> <th> HT12D (Decoder) </th> </tr> </thead> <tbody> <tr> <td> الوظيفة </td> <td> تحويل البيانات إلى إشارة مشفرة </td> <td> فك تشفير الإشارة المستلمة </td> </tr> <tr> <td> الموقع في النظام </td> <td> وحدة الإرسال </td> <td> وحدة الاستقبال </td> </tr> <tr> <td> عدد المدخلات </td> <td> 4 مدخلات رقمية (D0-D3) </td> <td> لا يوجد مدخلات </td> </tr> <tr> <td> عدد المخرجات </td> <td> لا يوجد مخرجات مباشرة </td> <td> 4 مخرجات رقمية (D0-D3) </td> </tr> <tr> <td> الجهد التشغيلي </td> <td> 2.4 5.5 فولت </td> <td> 2.4 5.5 فولت </td> </tr> </tbody> </table> </div> كيف تختار الشريحة المناسبة؟ إذا كنت تبني وحدة إرسال (مثل جهاز تحكم عن بعد)، فاستخدم HT12E. إذا كنت تبني وحدة استقبال (مثل وحدة تحكم في الروبوت)، فاستخدم HT12D. لا تستخدم HT12D في وحدة الإرسال، ولا HT12E في وحدة الاستقبال. خلاصة: الفرق بين الشريحتين ليس مجرد اسم، بل وظيفة جوهرية. فهم هذه الفروقات يمنع الأخطاء الشائعة مثل الإشارات لا تصل أو النظام لا يستجيب. في مشاريعي، أستخدم دائمًا زوجًا كاملًا من 5 قطع HT12D و5 قطع HT12E، لأن التوفر يسهل التبديل والتجريب. <h2> ما هي أفضل طريقة لاختبار وحدة HT12D قبل تركيبها في النظام النهائي؟ </h2> الإجابة الفورية: أفضل طريقة لاختبار وحدة HT12D هي استخدام لوح تجريب (Breadboard) مع شريحة HT12E، وربط مفاتيح صغيرة (مثل مفاتيح ميكانيكية) إلى مدخلات HT12E، وربط مصابيح LED إلى مخرجات HT12D، ثم توصيل النظام بجهد 5 فولت، وتشغيله لاختبار استجابة المخرجات عند تفعيل المفاتيح. السياق العملي: قبل تركيب الشريحة في النظام النهائي، أقوم دائمًا بتجربة محاكاة على لوح تجريب. في مشروع سابق، واجهت مشكلة في عدم استجابة المخرجات، وعندما قمت بفحص النظام على لوح تجريب، اكتشفت أن أحد أطراف التهيئة كان معلقًا (Floating)، مما أدى إلى تفعيل مخرجات عشوائية. بعد تصحيح التوصيل، أصبح النظام يعمل بدقة. خطوات الاختبار: 1. ضع شريحة HT12D على لوح التجريبي. 2. وصّل مكثف 100 نانوفاراد بين خط الطاقة (VCC) والأرض (GND. 3. وصّل 4 مصابيح LED إلى مخارج HT12D (D0 إلى D3. 4. وصّل 4 مفاتيح صغيرة (ميكانيكية) إلى مدخلات HT12E. 5. وصّل HT12E إلى نفس مصدر الطاقة. 6. تأكد من أن جميع أطراف التهيئة (A0 إلى A11) موصولة بجهد 5 فولت في كلا الشريحتين. 7. فعّل المفتاح D0، وراقب LED المقابل. 8. كرر العملية مع المفاتيح الأخرى. نتائج متوقعة: عند تفعيل مفتاح D0 في HT12E، يجب أن يضيء LED D0 في HT12D. لا يجب أن يضيء أي LED آخر. إذا حدث تفعيل غير متوقع، فهذا يشير إلى خطأ في التهيئة أو التوصيل. جدول مراقبة الاختبار: <ol> <li> هل جميع المكثفات موصولة؟ </li> <li> هل جميع أطراف التهيئة موصولة بـ 5 فولت؟ </li> <li> هل المفاتيح تعمل بشكل صحيح؟ </li> <li> هل المصابيح LED تعمل؟ </li> <li> هل هناك تفعيل غير متوقع في المخرجات؟ </li> </ol> خلاصة: اختبار الشريحة على لوح تجريب قبل التركيب يوفر وقتًا ومالًا، ويقلل من الأعطال في النظام النهائي. أستخدم هذه الطريقة في كل مشروع، حتى لو كان بسيطًا. <h2> هل يمكن استخدام زوج HT12D + HT12E في أنظمة متعددة الأجهزة؟ </h2> الإجابة الفورية: نعم، يمكن استخدام زوج HT12D + HT12E في أنظمة متعددة الأجهزة، شريطة أن تُضبط أرقام التهيئة (Address Pins) بشكل مختلف لكل جهاز، مما يسمح بتمييز 4096 جهاز مختلف ضمن نفس الشبكة. السياق العملي: في مشروع نظام إنذار منزلي مكون من 8 أجهزة مستشعرات، استخدمت زوجًا من HT12D + HT12E لكل مستشعر، وقمت بتعيين أرقام تهيئة مختلفة لكل جهاز (مثلاً: 000000000001، 000000000010، عند استقبال إشارة، تم تحديد الجهاز المرسل بدقة، مما سمح بتحديد مكان الحركة بدقة. كيف يتم التمييز بين الأجهزة؟ كل شريحة HT12D وHT12E تدعم 12 بتًا من التهيئة. يمكن تعيين أي تسلسل من 0 إلى 4095. يجب أن تكون التهيئة متطابقة داخل كل زوج، لكن مختلفة بين الأزواج. مثال عملي: | رقم الجهاز | تهيئة A0-A11 | |-|-| | 1 | 000000000001 | | 2 | 000000000010 | | 3 | 000000000011 | | | | | 8 | 000000001000 | خلاصة: القدرة على تمييز الأجهزة تجعل هذا الزوج مثاليًا لأنظمة المنزل الذكي، وأنظمة المراقبة، والروبوتات التعاونية. لا تستخدم نفس التهيئة لجهازين مختلفين، وإلا سيحدث تداخل. نصيحة خبرة من مهندس مُتخصّص: استخدم دائمًا أرقام تهيئة مختلفة، واحفظ جدولًا مركزيًا لكل جهاز. هذا يسهل الصيانة والتوسع في المستقبل.
