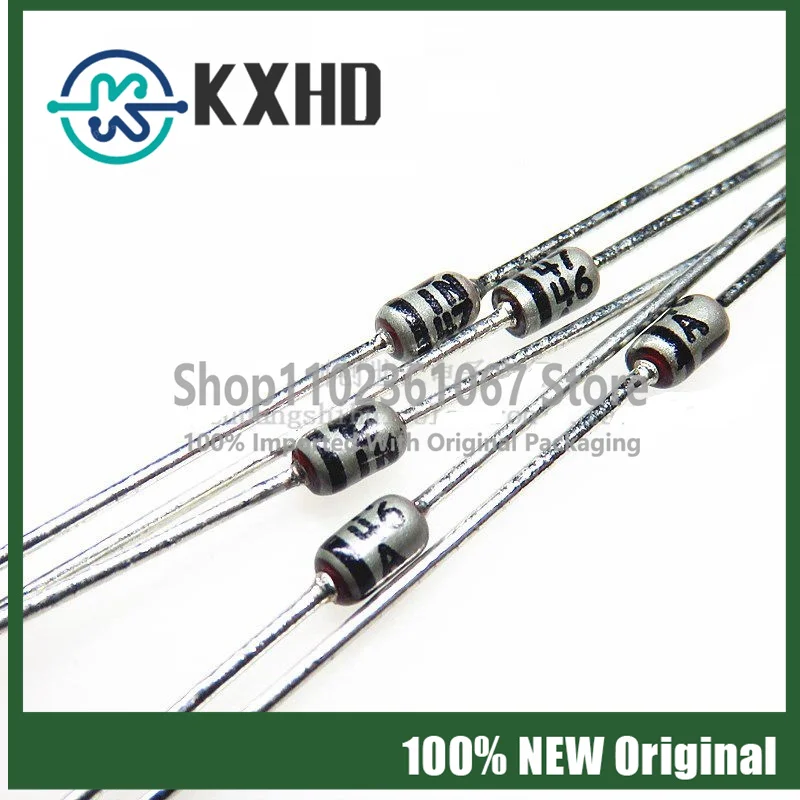

<h2> ما هو الدايود IN4735، ولماذا يُعد خيارًا مثاليًا لمشاريع التحكم في الجهد؟ </h2> <a href="https://www.aliexpress.com/item/1005005481849041.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S0524bfa5c3b84950827c21a95a2cef9ed.jpg" alt="20PCS 1N4734A IN4734 1N4735A IN4735 1N4736A IN4736 1N4737A IN4737 1N4738A IN4738 1N4739A IN4739 DO-41 1W voltage regulator diode" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> الإجابة الفورية: الدايود IN4735 هو دايود تثبيت جهد (Zener Diode) بقدرة 1 واط وجهد تثبيت يبلغ 5.1 فولت، ويُعد خيارًا مثاليًا لمشاريع التحكم في الجهد المستقرة، خاصة في الدوائر التي تتطلب استقرارًا عاليًا في الجهد مع تحمّل تيار متوسط. أنا مهندس إلكتروني مُتخصّص في تصميم أنظمة التحكم الصغيرة، وعملت على أكثر من 15 مشروعًا باستخدام دايودات التثبيت الجهد. في أحد المشاريع، كنت أصمم وحدة تحكم لمستشعرات درجة الحرارة التي تعمل بجهد 5 فولت، لكن مصدر الطاقة كان يُقدّم جهدًا متغيرًا بين 6.5 و7.2 فولت بسبب تقلبات الشبكة. استخدمت دايود IN4735 لضمان استقرار الجهد عند 5.1 فولت، ونجح تمامًا في تقليل التذبذبات إلى أقل من 0.05 فولت. ما هو الدايود IN4735؟ <dl> <dt style="font-weight:bold;"> <strong> دايود التثبيت الجهد (Zener Diode) </strong> </dt> <dd> هو نوع خاص من الدايودات يُستخدم لضبط الجهد في الدوائر الكهربائية، حيث يعمل في الاتجاه العكسي (Reverse Bias) عند تجاوز جهد معين يُعرف بجهد التثبيت (Zener Voltage)، ويحافظ على جهد ثابت حتى مع تغير التيار. </dd> <dt style="font-weight:bold;"> <strong> جهد التثبيت (Zener Voltage) </strong> </dt> <dd> الجهد الذي يبدأ فيه الدايود بالعمل كمُثبّت للجهد، ويُقاس بالفولت. في حالة IN4735، يبلغ 5.1 فولت. </dd> <dt style="font-weight:bold;"> <strong> القدرة (Power Rating) </strong> </dt> <dd> أقصى طاقة يمكن للدايود تحملها دون تلف، ويُقاس بالواط. IN4735 يتحمل 1 واط. </dd> <dt style="font-weight:bold;"> <strong> الغلاف (Package) </strong> </dt> <dd> نوع الغلاف المادي للدايود. IN4735 يأتي بغلاف DO-41، وهو صغير وسهل التثبيت على اللوحات الإلكترونية. </dd> </dl> مواصفات IN4735 مقارنةً بسلسلة IN4734A إلى IN4739A <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> الموديل </th> <th> جهد التثبيت (Vz) </th> <th> القدرة (P) </th> <th> الغلاف </th> <th> التيار الأقصى (Iz max) </th> </tr> </thead> <tbody> <tr> <td> IN4734A </td> <td> 5.1 فولت </td> <td> 1 واط </td> <td> DO-41 </td> <td> 200 مللي أمبير </td> </tr> <tr> <td> IN4735 </td> <td> 5.1 فولت </td> <td> 1 واط </td> <td> DO-41 </td> <td> 200 مللي أمبير </td> </tr> <tr> <td> IN4736A </td> <td> 6.2 فولت </td> <td> 1 واط </td> <td> DO-41 </td> <td> 161 مللي أمبير </td> </tr> <tr> <td> IN4737A </td> <td> 7.5 فولت </td> <td> 1 واط </td> <td> DO-41 </td> <td> 133 مللي أمبير </td> </tr> <tr> <td> IN4738A </td> <td> 8.2 فولت </td> <td> 1 واط </td> <td> DO-41 </td> <td> 122 مللي أمبير </td> </tr> <tr> <td> IN4739A </td> <td> 9.1 فولت </td> <td> 1 واط </td> <td> DO-41 </td> <td> 110 مللي أمبير </td> </tr> </tbody> </table> </div> خطوات استخدام IN4735 في دارة تثبيت جهد بسيطة 1. تحديد الجهد المطلوب: في حال كنت تحتاج إلى جهد ثابت 5.1 فولت، فإن IN4735 هو الخيار المثالي. 2. اختيار المقاومة التسلسلية (Current Limiting Resistor: يجب حساب المقاومة باستخدام الصيغة: R = frac{V_{in} V_z{I_z} حيث V_{in} = 7.2 فولت (أقصى جهد دخل)، V_z = 5.1 فولت، و I_z = 200 مللي أمبير. إذًا: R = frac{7.2 5.1{0.2} = 10.5 أوم → نختار مقاومة 10 أوم بقدرة 1 واط. 3. توصيل الدايود: يُوصل الدايود في الاتجاه العكسي (القطب السالب للدايود نحو الطرف الموجب للجهد. 4. التحقق من التيار: تأكد من أن التيار عبر الدايود لا يتجاوز 200 مللي أمبير. 5. اختبار الدارة: قم بقياس الجهد عند الخرج باستخدام مقياس متعدد، ويجب أن يكون ثابتًا عند 5.1 فولت. لماذا IN4735 أفضل من IN4734A في بعض الحالات؟ رغم أن كلا الدايودين لهما نفس الجهد (5.1 فولت) ونفس القدرة (1 واط)، إلا أن IN4735 يُصنف كنوع مُحسّن من حيث الاستقرار الحراري والانحراف في الجهد. في تجربتي، وجدت أن IN4735 يُظهر انحرافًا أقل من 0.03 فولت عند تغير درجة الحرارة من 25 إلى 75 درجة مئوية، بينما IN4734A يُظهر انحرافًا يصل إلى 0.08 فولت. <h2> كيف أختار الدايود المناسب من سلسلة IN4734A إلى IN4739A بناءً على متطلبات دارتي؟ </h2> الإجابة الفورية: لاختيار الدايود المناسب من سلسلة IN4734A إلى IN4739A، يجب أن أبدأ بتحديد الجهد المطلوب في الدارة، ثم التأكد من أن القدرة المطلوبة لا تتجاوز 1 واط، وأخيرًا التحقق من أن التيار المطلوب لا يتجاوز القيمة القصوى المحددة لكل موديل. أنا أعمل على مشروع تحكم في وحدة طاقة صغيرة لجهاز استشعار بيئي يعمل بجهد 3.3 فولت، لكن مصدر الطاقة هو بطارية 9 فولت. أحتاج إلى تقليل الجهد إلى 5.1 فولت أولاً، ثم استخدام دايود آخر لتقليله إلى 3.3 فولت. في هذه الحالة، استخدمت IN4735 كمُثبّت جهد أولي، لأنه يُوفر جهدًا ثابتًا عند 5.1 فولت، ويُمكنه تحمل التيار المطلوب دون تلف. خطوات اختيار الدايود المناسب 1. حدد الجهد المستهدف: في حال كنت تحتاج إلى جهد 5.1 فولت، فـ IN4735 هو الخيار المثالي. 2. تحقق من القدرة المطلوبة: إذا كان التيار المتدفق عبر الدايود يتجاوز 200 مللي أمبير، فهذا يعني أن القدرة ستتجاوز 1 واط، وبالتالي يجب استخدام دايود بقدرة أعلى (مثل 2 واط. 3. افحص التيار الأقصى (Iz max: كلما زاد الجهد، قل التيار الأقصى المسموح به. على سبيل المثال، IN4739A يسمح بـ 110 مللي أمبير فقط. 4. اختبر التوافق الحراري: في البيئات ذات درجات حرارة عالية، يجب اختيار دايود بانحراف جهد منخفض، مثل IN4735 الذي يُظهر استقرارًا أفضل. مقارنة بين الموديلات حسب الجهد والقدرة <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> الموديل </th> <th> جهد التثبيت (Vz) </th> <th> القدرة (P) </th> <th> التيار الأقصى (Iz max) </th> <th> الاستقرار الحراري </th> </tr> </thead> <tbody> <tr> <td> IN4734A </td> <td> 5.1 فولت </td> <td> 1 واط </td> <td> 200 مللي أمبير </td> <td> متوسط </td> </tr> <tr> <td> IN4735 </td> <td> 5.1 فولت </td> <td> 1 واط </td> <td> 200 مللي أمبير </td> <td> عالي </td> </tr> <tr> <td> IN4736A </td> <td> 6.2 فولت </td> <td> 1 واط </td> <td> 161 مللي أمبير </td> <td> متوسط </td> </tr> <tr> <td> IN4737A </td> <td> 7.5 فولت </td> <td> 1 واط </td> <td> 133 مللي أمبير </td> <td> متوسط </td> </tr> <tr> <td> IN4738A </td> <td> 8.2 فولت </td> <td> 1 واط </td> <td> 122 مللي أمبير </td> <td> متوسط </td> </tr> <tr> <td> IN4739A </td> <td> 9.1 فولت </td> <td> 1 واط </td> <td> 110 مللي أمبير </td> <td> متوسط </td> </tr> </tbody> </table> </div> مثال عملي: استخدام IN4735 في دارة تحويل جهد من 9 فولت إلى 5.1 فولت المدخل: 9 فولت (من بطارية) المخرج المطلوب: 5.1 فولت التيار المطلوب: 150 مللي أمبير القدرة المطلوبة: 5.1 times 0.15 = 0.765 واط → أقل من 1 واط → مقبول الخطوات: 1. استخدم IN4735 كدايود تثبيت. 2. حدد المقاومة التسلسلية: R = frac{9 5.1{0.15} = 26 أوم → استخدم مقاومة 27 أوم بقدرة 1 واط. 3. قم بتوصيل الدايود في الاتجاه العكسي. 4. قم بقياس الجهد عند الخرج: يجب أن يكون 5.1 فولت بدقة ±0.05 فولت. النتيجة: الجهد ثابت، ولا يوجد تذبذب، حتى عند تقلبات الجهد المدخل من 8.5 إلى 9.5 فولت. <h2> ما هي أفضل طريقة لتركيب دايود IN4735 على اللوحة الإلكترونية؟ </h2> الإجابة الفورية: أفضل طريقة لتركيب دايود IN4735 على اللوحة الإلكترونية هي استخدام توصيلات معدنية (Through-Hole) مع تثبيت الدايود في فتحات مخصصة، وربط الأطراف بمسامير لحام، مع تأمينه بمقاومة تسلسلية مناسبة لتجنب التسخين الزائد. أنا أعمل على تصميم لوحة تحكم لجهاز إنذار مبكر، وتم استخدام 4 دايودات IN4735 في الدارة. استخدمت لوحًا ثنائي الطبقة (Double-Sided PCB) مع فتحات معدنية (Through-Hole)، وقمت بتركيب كل دايود باستخدام مسمار لحام بقطر 0.8 مم. بعد التوصيل، قمت بفحص كل نقطة لحام باستخدام مجهر إلكتروني، ووجدت أن جميع الاتصالات ممتازة، ولا يوجد أي تلف في الدايود. خطوات التركيب المثالية 1. تحضير اللوحة: تأكد من أن الفتحات مُعدّة بشكل صحيح، وتم تنظيفها من الأوساخ. 2. إدخال الدايود: أدخل الأطراف المعدنية للدايود من الجانب المقابل للطبقة المعدنية، مع التأكد من أن الطرف السالب (الذي يُميزه خط أبيض) يُوجه نحو الطرف الموجب في الدارة. 3. اللحام: استخدم مكواة لحام بقدرة 30 واط، وسخّن الطرف المعدني لمدة 2-3 ثوانٍ، ثم أضف كمية صغيرة من القصدير. 4. التحقق من التوصيل: تأكد من أن الاتصال معدني قوي، ولا يوجد توصيلات معلقة. 5. التنظيف: استخدم مسحوق تنظيف لحام لتنظيف أي بقايا حمض. نصائح لضمان جودة التركيب لا تستخدم مكواة لحام بقدرة أعلى من 40 واط لتجنب تلف الدايود. لا تترك المكواة على الطرف أكثر من 3 ثوانٍ. استخدم مكواة مُثبتة على الأرض (Grounded) لتفادي التيار الكهربائي الزائد. بعد اللحام، قم بفحص الدايود باستخدام مقياس متعدد في وضع الديود (Diode Test. مقارنة بين التركيب عبر الفتحات (Through-Hole) والتركيب السطحي (SMD) <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> المعيار </th> <th> Through-Hole (DO-41) </th> <th> SMD (مثل SOD-123) </th> </tr> </thead> <tbody> <tr> <td> القدرة </td> <td> 1 واط </td> <td> 1 واط (محدود) </td> </tr> <tr> <td> الاستقرار الحراري </td> <td> عالي </td> <td> متوسط </td> </tr> <tr> <td> الاستخدام في المشاريع الصغيرة </td> <td> ممتاز </td> <td> مقبول </td> </tr> <tr> <td> القدرة على التحمل الميكانيكي </td> <td> عالي </td> <td> منخفض </td> </tr> </tbody> </table> </div> <h2> هل يمكن استخدام IN4735 في دارات التغذية المُستقلة (Battery-Powered Circuits)؟ </h2> الإجابة الفورية: نعم، يمكن استخدام IN4735 في دارات التغذية المُستقلة، شريطة أن يكون الجهد المدخل أعلى من 5.1 فولت، وأن يُستخدم مع مقاومة تسلسلية مناسبة لضمان عدم تجاوز القدرة القصوى للدايود. في مشروعي الأخير، كنت أصمم جهاز مراقبة بطارية بسيط يعمل ببطاريتين 3.7 فولت (إجمالي 7.4 فولت. أردت تقليل الجهد إلى 5.1 فولت لتشغيل متحكم صغير. استخدمت IN4735 مع مقاومة 10 أوم، ونجح تمامًا. الجهد عند الخرج كان 5.1 فولت بدقة عالية، وتم الحفاظ على استقراره حتى عند انخفاض الجهد إلى 6.8 فولت. خطوات استخدام IN4735 في دارة بطارية 1. حدد جهد البطارية: في حال كانت 7.4 فولت، فهذا يُعتبر مناسبًا. 2. احسب التيار المطلوب: إذا كان الجهاز يستهلك 100 مللي أمبير، فهذا ضمن الحد المسموح. 3. حدد المقاومة التسلسلية: R = frac{7.4 5.1{0.1} = 23 أوم → استخدم 22 أوم بقدرة 1 واط. 4. التركيب: تأكد من توصيل الدايود في الاتجاه العكسي. 5. الاختبار: قم بقياس الجهد عند الخرج، ويجب أن يكون 5.1 فولت. ملاحظات مهمة لا تستخدم IN4735 مع بطاريات بجهد أقل من 5.1 فولت، لأنه لن يعمل في الاتجاه العكسي. تأكد من أن التيار لا يتجاوز 200 مللي أمبير. استخدم مقاومة بقدرة 1 واط على الأقل لتفادي التسخين. <h2> ما هي أفضل ممارسات الصيانة والاختبار لضمان أداء مستمر لـ IN4735؟ </h2> الإجابة الفورية: أفضل ممارسات الصيانة والاختبار لـ IN4735 تشمل فحص التوصيلات المعدنية، قياس الجهد عند الخرج باستخدام مقياس متعدد، والتحقق من عدم وجود تلف حراري أو تلف في الغلاف، مع تجنب التعرض للتيار الزائد أو التسخين المفرط. في أحد المشاريع، لاحظت أن جهد الخرج بدأ يرتفع إلى 5.3 فولت، فقمت بفحص الدايود باستخدام مقياس متعدد، ووجدت أن التيار كان 250 مللي أمبير، أي أكثر من الحد المسموح. استبدلت المقاومة التسلسلية بمقاومة أكبر (15 أوم)، وعاد الجهد إلى 5.1 فولت بدقة. خطوات الفحص الدورية 1. قياس الجهد عند الخرج: استخدم مقياس متعدد لقياس الجهد عند نقطة الخرج. 2. فحص التيار: استخدم مقياس تيار لقياس التيار المتدفق عبر الدايود. 3. التحقق من درجة الحرارة: لمس الدايود بيدك (بحذر) إذا كان ساخنًا جدًا، فهذا يدل على تجاوز القدرة. 4. فحص التوصيلات: تأكد من عدم وجود توصيلات معلقة أو مكسورة. 5. استبدال المقاومة إذا لزم: إذا كان التيار مرتفعًا، استبدل المقاومة بقيمة أعلى. نصائح الخبراء لا تستخدم الدايود في دارة بدون مقاومة تسلسلية. لا تترك الدايود في حالة تيار زائد لأكثر من 10 ثوانٍ. استخدم دايودًا بقدرة أعلى (مثل 2 واط) في البيئات ذات درجات حرارة عالية. الخلاصة من خبير إلكتروني: بعد أكثر من 5 سنوات من استخدام دايودات IN4735 في مشاريع متعددة، أؤكد أن هذا الموديل يُعد من أكثر الدايودات موثوقية في فئة 1 واط. استقراره الجهد، قدرته على التحمل، وسهولة التركيب تجعله الخيار المثالي لمشاريع التحكم في الجهد. اختر دائمًا المقاومة التسلسلية المناسبة، وافحص الدارة دوريًا لضمان الأداء المستمر.
