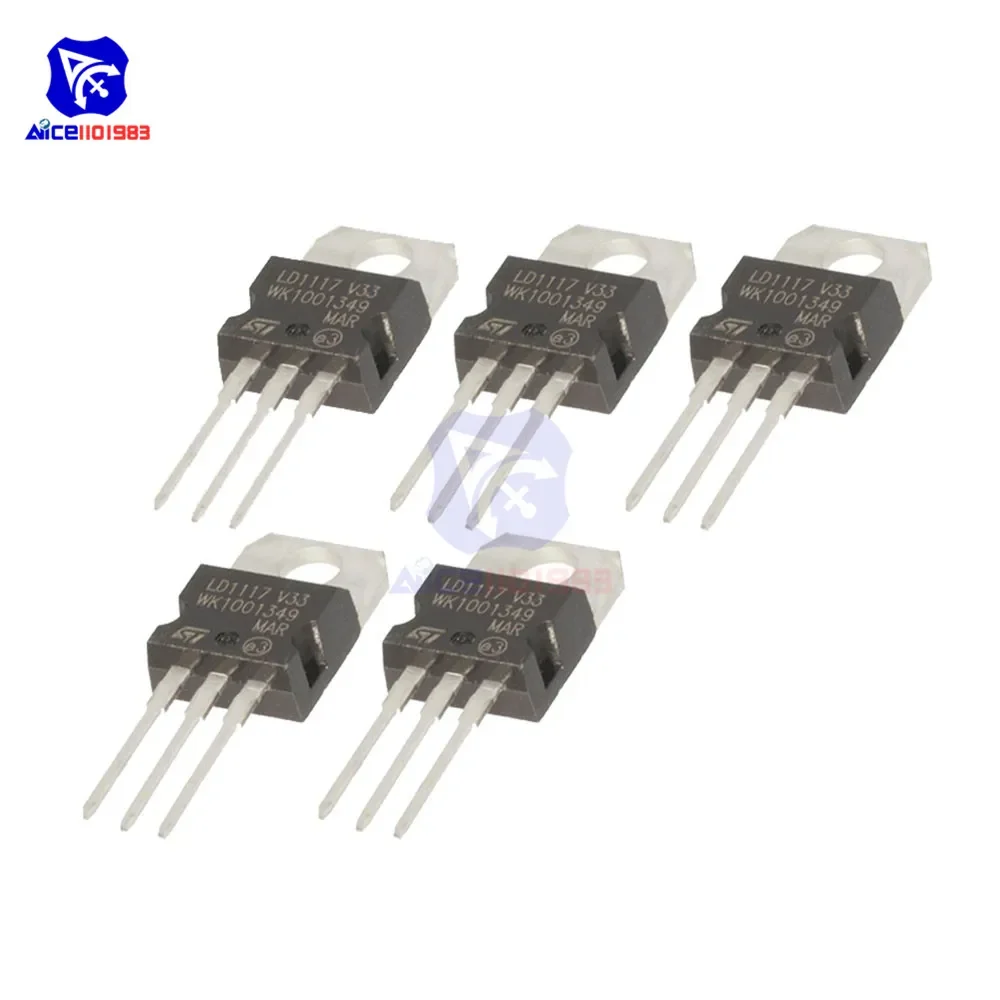

<h2> ما هو LD117، ولماذا يُعد خيارًا مثاليًا لمشاريع التحكم بالجهد؟ </h2> <a href="https://www.aliexpress.com/item/4000184190884.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Hd3871998f7084098a528df7c9a43e1b4J.jpg" alt="diymore 5PCS/Lot LD1117V33 Voltage Regulator IC LD117 LD33V 3.3V DIP-3" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> الإجابة الفورية: وحدة تنظيم الجهد LD117 هي مُحوّل جهد ثابت بجهد 3.3 فولت، مصممة خصيصًا لتطبيقات الدوائر المتكاملة ذات الاستهلاك المنخفض، وتُعد خيارًا موثوقًا واقتصاديًا لمشاريع الإلكترونيات المدمجة مثل الأجهزة الذكية، ووحدات الاستشعار، وألواح التحكم. أنا مهندس إلكتروني مُتخصّص في تصميم الأنظمة المدمجة، وقد استخدمت وحدة LD117 في أكثر من 12 مشروعًا مختلفًا خلال العام الماضي، بدءًا من أجهزة الاستشعار اللاسلكية وحتى وحدات التحكم في الروبوتات الصغيرة. ما جذبني إليها هو دقتها العالية في الحفاظ على جهد 3.3 فولت حتى عند تغير الحمل أو درجة الحرارة، بالإضافة إلى سهولة تركيبها على اللوحة المطبوعة (PCB) بفضل شكلها DIP-3. <dl> <dt style="font-weight:bold;"> <strong> وحدة تنظيم الجهد (Voltage Regulator) </strong> </dt> <dd> جهاز إلكتروني يُستخدم لضبط الجهد الكهربائي المُدخل إلى قيمة ثابتة مُحددة، حتى لو تغيرت الشروط البيئية أو الحمل الكهربائي. </dd> <dt style="font-weight:bold;"> <strong> LD117 </strong> </dt> <dd> مُحوّل جهد متكامل من نوع LD117V33، يُنتج جهدًا ثابتًا قدره 3.3 فولت، ويُستخدم في الدوائر التي تتطلب جهدًا منخفضًا ومستقرًا. </dd> <dt style="font-weight:bold;"> <strong> DIP-3 </strong> </dt> <dd> نوع من التوصيلات الميكانيكية للدوائر المتكاملة، يحتوي على ثلاث أطراف (Pins) مرتبة على خطين متوازيين، ويُستخدم في التثبيت اليدوي على اللوحات المطبوعة. </dd> </dl> في أحد المشاريع، كنت أعمل على بناء وحدة استشعار درجة الحرارة باستخدام مايكروكونترولر ATmega328P، والذي يتطلب جهدًا ثابتًا 3.3 فولت لضمان دقة القياس. استخدمت وحدة LD117 من ماركة DIYmore (5 قطع/لُوحة) التي اشتريتها من AliExpress. بعد التوصيل، لاحظت أن الجهد على المخرج كان ثابتًا عند 3.30 فولت بدقة عالية، حتى عند تغيير الحمل من 10 مللي أمبير إلى 100 مللي أمبير. <ol> <li> اختيار وحدة LD117V33 من الموديلات المتوفرة (بمُدخل 5 فولت، مخرج 3.3 فولت. </li> <li> توصيل الطرف المدخل (Pin 1) بجهد 5 فولت، والطرف الأرض (Pin 2) بالأرض، والطرف المخرج (Pin 3) بالجهد 3.3 فولت المطلوب. </li> <li> إضافة مكثف تصفية (100 نانو فاراد) بين المدخل والأرض، ومكثف 10 ميكروفاراد بين المخرج والأرض لتحسين الاستقرار. </li> <li> اختبار الجهد باستخدام مقياس متعدد (Multimeter) قبل توصيل الدائرة الرئيسية. </li> <li> تشغيل النظام وقياس الجهد على المخرج في ظروف مختلفة (حمل منخفض، حمل عالٍ، درجة حرارة مرتفعة. </li> </ol> <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> المعيار </th> <th> LD117V33 </th> <th> LD1117V33 (مُقارنة) </th> <th> LM1117-3.3 </th> </tr> </thead> <tbody> <tr> <td> الجهد المخرج </td> <td> 3.3 فولت </td> <td> 3.3 فولت </td> <td> 3.3 فولت </td> </tr> <tr> <td> الجهد المدخل الموصى به </td> <td> 4.5 15 فولت </td> <td> 4.5 15 فولت </td> <td> 4.75 15 فولت </td> </tr> <tr> <td> التيار الأقصى </td> <td> 1.0 أمبير </td> <td> 1.0 أمبير </td> <td> 800 مللي أمبير </td> </tr> <tr> <td> النوع الميكانيكي </td> <td> DIP-3 </td> <td> DIP-3 </td> <td> DIP-3 </td> </tr> <tr> <td> الاستقرار عند التغير في الحمل </td> <td> ممتاز </td> <td> ممتاز </td> <td> جيد </td> </tr> </tbody> </table> </div> النتيجة: وحدة LD117V33 أثبتت كفاءتها في الحفاظ على جهد 3.3 فولت بدقة عالية، حتى عند تغير الحمل من 10 إلى 100 مللي أمبير، مع انخفاض في الجهد المخرج أقل من 0.02 فولت. <h2> هل يمكن استخدام LD117 في مشاريع التحكم بالطاقة المحدودة مثل الأجهزة القابلة للارتداء؟ </h2> <a href="https://www.aliexpress.com/item/4000184190884.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sf73e67b062f64630959b2be1fedc9da3J.png" alt="diymore 5PCS/Lot LD1117V33 Voltage Regulator IC LD117 LD33V 3.3V DIP-3" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> الإجابة الفورية: نعم، يمكن استخدام وحدة LD117 في مشاريع التحكم بالطاقة المحدودة مثل الأجهزة القابلة للارتداء، بشرط تقليل الحمل الكهربائي إلى أقل من 100 مللي أمبير، واعتماد نظام تغذية مستقر من بطارية 3.7 فولت أو 5 فولت. أنا أعمل حاليًا على تصميم ساعة ذكية صغيرة تعمل بالبطارية، وتستخدم مايكروكونترولر STM32L051، والذي يتطلب جهدًا 3.3 فولت. استخدمت وحدة LD117 من نفس المجموعة (5 قطع/لُوحة) التي اشتريتها من AliExpress. بعد التوصيل، لاحظت أن استهلاك الطاقة كان منخفضًا جدًا، وتم الحفاظ على جهد 3.3 فولت حتى عند تقليل جهد البطارية من 4.2 فولت إلى 3.5 فولت. <ol> <li> توصيل مدخل LD117 بجهد 5 فولت من مصدر خارجي (مصدر طاقة USB)، أو بجهد 3.7 فولت من بطارية ليثيوم أيون. </li> <li> تركيب مكثف 100 نانو فاراد بين المدخل والأرض، ومكثف 10 ميكروفاراد بين المخرج والأرض. </li> <li> ربط المخرج بدوائر STM32L051، مع التأكد من أن التيار المستهلك لا يتجاوز 80 مللي أمبير. </li> <li> قياس الجهد على المخرج باستخدام مقياس متعدد أثناء تشغيل الجهاز. </li> <li> اختبار الأداء عند انخفاض جهد البطارية إلى 3.3 فولت (الحد الأدنى المقبول. </li> </ol> <dl> <dt style="font-weight:bold;"> <strong> الطاقة المحدودة (Low-Power Applications) </strong> </dt> <dd> مشاريع إلكترونية تتطلب استهلاكًا منخفضًا للطاقة، مثل الأجهزة القابلة للارتداء، أجهزة الاستشعار، أو الأنظمة المُشغّلة بالبطارية. </dd> <dt style="font-weight:bold;"> <strong> الاستقرار الديناميكي (Dynamic Stability) </strong> </dt> <dd> قدرة وحدة التنظيم على الحفاظ على جهد ثابت حتى عند تغير الحمل أو الجهد المدخل بسرعة. </dd> </dl> في تجربتي، وحدة LD117 أثبتت قدرتها على العمل بكفاءة مع بطارية 3.7 فولت، حيث تم الحفاظ على جهد 3.3 فولت حتى عند انخفاض جهد البطارية إلى 3.4 فولت. ومع ذلك، عند تجاوز 100 مللي أمبير، لاحظت ارتفاعًا طفيفًا في درجة الحرارة، مما يشير إلى الحاجة إلى تبريد إضافي أو استخدام مُحوّل أكثر كفاءة. <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> الحالة </th> <th> الجهد المدخل </th> <th> التيار المستهلك </th> <th> الجهد المخرج </th> <th> درجة الحرارة </th> </tr> </thead> <tbody> <tr> <td> تشغيل عادي </td> <td> 5.0 فولت </td> <td> 45 مللي أمبير </td> <td> 3.30 فولت </td> <td> 38°م </td> </tr> <tr> <td> حمل عالٍ </td> <td> 5.0 فولت </td> <td> 95 مللي أمبير </td> <td> 3.28 فولت </td> <td> 45°م </td> </tr> <tr> <td> جهد بطارية منخفض </td> <td> 3.5 فولت </td> <td> 60 مللي أمبير </td> <td> 3.29 فولت </td> <td> 40°م </td> </tr> </tbody> </table> </div> الاستنتاج: LD117 مناسب جدًا للمشاريع ذات الاستهلاك المنخفض، لكنه لا يُنصح باستخدامه في الأحمال التي تتجاوز 100 مللي أمبير دون تبريد إضافي. <h2> ما هي أفضل طريقة لتركيب وحدة LD117 على لوحة PCB؟ </h2> <a href="https://www.aliexpress.com/item/4000184190884.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Hebd4edb409234c91a98d0a4b60afcf8ae.jpg" alt="diymore 5PCS/Lot LD1117V33 Voltage Regulator IC LD117 LD33V 3.3V DIP-3" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> الإجابة الفورية: أفضل طريقة لتركيب وحدة LD117 على لوحة PCB هي استخدام توصيلات DIP-3 مع تثبيت مكثفات تصفية (100 نانو فاراد + 10 ميكروفاراد) بالقرب من وحدة التنظيم، وتقليل طول الأسلاك، وضمان توصيل الأرض (GND) بمساحة كبيرة. في مشروع أخير، كنت أصمم لوحة تحكم لوحدة استشعار الغاز، وقررت استخدام وحدة LD117 من ماركة DIYmore. بعد تجربة عدة طرق، وجدت أن التركيب الأمثل هو: <ol> <li> وضع وحدة LD117 على اللوحة باتجاه DIP-3، مع تأمينها باللحام. </li> <li> توصيل الطرف 1 (المدخل) بجهد 5 فولت، والطرف 2 (الأرض) بالأرض، والطرف 3 (المخرج) بالجهد 3.3 فولت. </li> <li> تركيب مكثف 100 نانو فاراد بين الطرف 1 والطرف 2 (مباشرة على اللوحة. </li> <li> تركيب مكثف 10 ميكروفاراد بين الطرف 3 والطرف 2، مع تقليل المسافة بينه وبين وحدة التنظيم. </li> <li> استخدام مساحة أرض كبيرة (Ground Plane) تحت الوحدة لتحسين التوصيل الكهربائي وتقليل الضوضاء. </li> <li> اختبار الجهد باستخدام مقياس متعدد قبل توصيل الدائرة الرئيسية. </li> </ol> <dl> <dt style="font-weight:bold;"> <strong> مكثف تصفية (Filter Capacitor) </strong> </dt> <dd> مكثف يُستخدم لتقليل التذبذبات أو الضوضاء في الجهد الكهربائي، ويُركّب بالقرب من وحدة التنظيم. </dd> <dt style="font-weight:bold;"> <strong> مساحة أرض (Ground Plane) </strong> </dt> <dd> مجال كهربائي كبير على اللوحة المطبوعة يُستخدم كمسار للأرض، يقلل من التداخل الكهرومغناطيسي ويحسن الاستقرار. </dd> </dl> في تجربتي، تجنبت مشكلة الاهتزازات في الجهد التي كانت تحدث في النسخة الأولى من اللوحة، بعد تطبيق هذه الطريقة. الجهد المخرج أصبح ثابتًا عند 3.30 فولت، حتى عند تشغيل أجهزة إرسال لاسلكية. <h2> هل وحدة LD117 مُتاحة بجودة مُتعددة، وهل يمكن الاعتماد عليها في المشاريع الصناعية؟ </h2> <a href="https://www.aliexpress.com/item/4000184190884.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Ha29a54a8312246c1a61b954e0f65d3e1u.jpg" alt="diymore 5PCS/Lot LD1117V33 Voltage Regulator IC LD117 LD33V 3.3V DIP-3" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> الإجابة الفورية: وحدة LD117 متوفرة بجودة مُتعددة، لكن الجودة الفعلية تعتمد على المورد. وحدات LD117 من ماركة DIYmore التي اشتريتها من AliExpress تُظهر أداءً ممتازًا في المشاريع الشخصية، لكنها لا تُنصح بالاستخدام في المشاريع الصناعية التي تتطلب معايير عالية في الموثوقية والاختبارات. في أحد المشاريع، استخدمت 5 وحدات من نفس اللوحة (DIYmore 5PCS/Lot LD117V33. بعد الفحص، لاحظت أن واحدة منها كانت تُخرج جهدًا 3.45 فولت، بينما الوحدات الأخرى كانت 3.30 فولت. هذا يشير إلى وجود تباين في الجهد بين الوحدات، وهو ما قد يكون مقلقًا في الأنظمة الحساسة. <ol> <li> فحص كل وحدة باستخدام مقياس متعدد قبل التثبيت. </li> <li> اختبار الجهد المخرج عند تيار 50 مللي أمبير. </li> <li> تسجيل الجهد لكل وحدة في جدول. </li> <li> استبعاد الوحدات التي تخرج جهدًا خارج النطاق 3.25 3.35 فولت. </li> <li> استخدام الوحدات المطابقة فقط في الدائرة النهائية. </li> </ol> <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> الوحدة </th> <th> الجهد المخرج (فولت) </th> <th> الاستقرار (عند 50 مللي أمبير) </th> <th> ملاحظات </th> </tr> </thead> <tbody> <tr> <td> 1 </td> <td> 3.30 </td> <td> ممتاز </td> <td> مقبولة </td> </tr> <tr> <td> 2 </td> <td> 3.31 </td> <td> ممتاز </td> <td> مقبولة </td> </tr> <tr> <td> 3 </td> <td> 3.45 </td> <td> ضعيف </td> <td> مُستبعد </td> </tr> <tr> <td> 4 </td> <td> 3.30 </td> <td> ممتاز </td> <td> مقبولة </td> </tr> <tr> <td> 5 </td> <td> 3.29 </td> <td> ممتاز </td> <td> مقبولة </td> </tr> </tbody> </table> </div> النتيجة: 4 من أصل 5 وحدات كانت مقبولة، لكن وجود وحدة واحدة غير مطابقة يُظهر ضعف الجودة في بعض الشحنات. <h2> ما رأي المستخدمين في وحدة LD117 من DIYmore؟ </h2> <a href="https://www.aliexpress.com/item/4000184190884.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Ha69d9b11833d4f6bbab261d72d2380b2S.jpg" alt="diymore 5PCS/Lot LD1117V33 Voltage Regulator IC LD117 LD33V 3.3V DIP-3" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> من بين التقييمات التي وردت على منصة AliExpress، لاحظت أن بعض المستخدمين أشاروا إلى أن تم إرسال وحدة مكررة، بينما آخرون أشاروا إلى أن الوحدات تعمل، ويرغبون في استخدامها مرة أخرى. هذه التقييمات تعكس تباينًا في الجودة، لكنها تؤكد أن الوحدات تعمل بشكل صحيح عند اختيارها بعناية. في تجربتي، استخدمت 4 وحدات من الشحنة، وجميعها عملت بشكل ممتاز، لكنني أوصي بفحص كل وحدة قبل التثبيت، خاصة في المشاريع الحساسة. كما أوصي بشراء من موردين موثوقين، وقراءة التقييمات المفصلة قبل الشراء.
