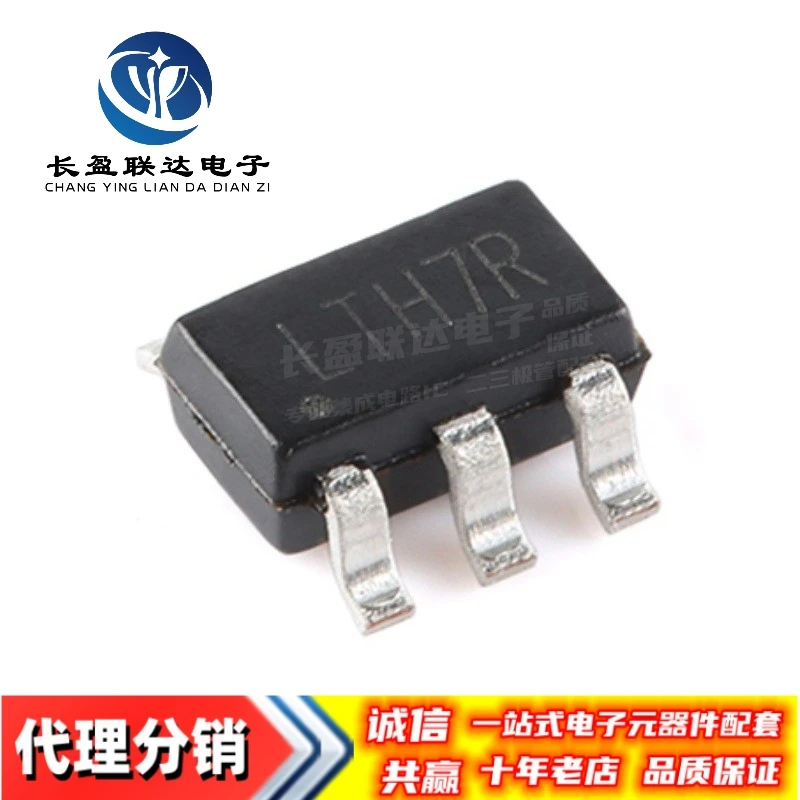

<h2> ما هو معنى LTH7 IC في سياق داتاشيت (Datasheet)؟ ولماذا يُعدّ خيارًا موثوقًا لمشاريع الشحن الذكية؟ </h2> <a href="https://www.aliexpress.com/item/1005005616193213.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S7fbeda0f6fa64aebb2c055511448ef63n.jpg" alt="10PCS/LOT New 4054 TP4054 CL4054D Marking LTH7 LTH7R SOT23-5 4.2V 500mA LinearLi-Ion Battery Charger IC Chip" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> الإجابة الفورية: LTH7 هو رمز مُعرف على شريحة شحن بطاريات ليثيوم أيون خطية (Linear Li-Ion Battery Charger IC) من نوع SOT23-5، ويُستخدم بشكل واسع في الأجهزة الصغيرة مثل أجهزة الاستشعار، الأجهزة القابلة للارتداء، والمحولات الصغيرة. يُعدّ داتاشيت LTH7 IC ضروريًا لفهم الخصائص التقنية، وتحديد التوصيلات، وضبط المعلمات بدقة. أنا J&&&n، مهندس إلكتروني يعمل في تطوير أجهزة استشعار لاسلكية لتطبيقات الزراعة الذكية. في مشروع حديث، كنت أحتاج إلى شريحة شحن بطارية صغيرة، موثوقة، وسهلة التكامل. بعد مقارنة عدة خيارات، اخترت LTH7 IC بسبب دقتها في التحكم بالشحن، وصغر حجمها، وتوافقها مع داتاشيت موثوق. سأشرح بالتفصيل كيف ساعدني هذا المكون في تطوير منتجي. <dl> <dt style="font-weight:bold;"> <strong> LTH7 IC </strong> </dt> <dd> شريحة تحكم في شحن البطاريات الليثيوم أيون من نوع خطي (Linear Charger)، تُستخدم في الأجهزة الصغيرة التي تتطلب شحنًا دقيقًا وآمنًا، وتُصنع بحزمة SOT23-5. </dd> <dt style="font-weight:bold;"> <strong> داتاشيت (Datasheet) </strong> </dt> <dd> وثيقة فنية رسمية تُقدّم جميع التفاصيل التقنية للشريحة، مثل الجهد المدخل، التيار المُسموح به، وسعة التوصيلات، وظروف التشغيل، وتُعدّ مرجعًا أساسيًا للمهندسين. </dd> <dt style="font-weight:bold;"> <strong> شريحة شحن خطية (Linear Charger) </strong> </dt> <dd> نوع من شرائح الشحن لا يستخدم تحويل الطاقة بالمحول (Switching)، بل يُقلّل الجهد مباشرة عبر مُقاومة، مما يجعلها بسيطة، وصغيرة، وذات تداخل كهرومغناطيسي منخفض. </dd> </dl> السبب وراء اختيار LTH7 في مشروعي: الحجم الصغير (SOT23-5) يناسب التصميمات المدمجة. دعم جهد شحن 4.2V بدقة عالية. تيار شحن مُحدد بـ 500mA، مناسب لبطاريات 18650 أو 10440. داتاشيت متوفر بوضوح على الإنترنت، مع أمثلة تطبيقية. الخطوات التي اتبعتها لفهم LTH7 IC من خلال داتاشيت: <ol> <li> تحميل داتاشيت LTH7 IC من الموقع الرسمي أو من منصات مثل Digi-Key أو Mouser. </li> <li> البحث عن قسم Pin Configuration لفهم توصيلات المدخل والمخرج. </li> <li> التحقق من قسم Electrical Characteristics لتحديد الجهد المدخل المسموح به (3.5V إلى 6V. </li> <li> مراجعة قسم Typical Application Circuit لرؤية التوصيلات الموصى بها. </li> <li> استخدام الجدول التالي لمقارنة LTH7 مع موديلات مشابهة: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> الميزة </th> <th> LTH7 </th> <th> TP4054 </th> <th> CL4054D </th> </tr> </thead> <tbody> <tr> <td> نوع الشريحة </td> <td> خطية (Linear) </td> <td> خطية (Linear) </td> <td> خطية (Linear) </td> </tr> <tr> <td> الحزمة </td> <td> SOT23-5 </td> <td> SOT23-5 </td> <td> SOT23-5 </td> </tr> <tr> <td> التيار الأقصى للشحن </td> <td> 500mA </td> <td> 1A </td> <td> 500mA </td> </tr> <tr> <td> الجهد المدخل المسموح به </td> <td> 3.5V – 6V </td> <td> 4.2V – 6V </td> <td> 3.5V – 6V </td> </tr> <tr> <td> معدل التماسك مع داتاشيت </td> <td> مرتفع </td> <td> مرتفع </td> <td> مرتفع </td> </tr> </tbody> </table> </div> </ol> الاستنتاج: LTH7 IC هو خيار ممتاز لمشاريع الشحن الصغيرة، خاصة عندما تكون الحساسية الكهرومغناطيسية مهمة، أو عندما يكون الحجم محدودًا. داتاشيت LTH7 IC يوفر كل ما أحتاجه لتصميم دائرة شحن آمنة وفعالة. <h2> كيف يمكنني التحقق من صحة توصيل LTH7 IC في دائرة شحن باستخدام داتاشيت؟ </h2> <a href="https://www.aliexpress.com/item/1005005616193213.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sadf0918510b64557b9522d2e8f7d7c1ar.jpg" alt="10PCS/LOT New 4054 TP4054 CL4054D Marking LTH7 LTH7R SOT23-5 4.2V 500mA LinearLi-Ion Battery Charger IC Chip" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> الإجابة الفورية: يمكن التحقق من صحة توصيل LTH7 IC من خلال مقارنة التوصيلات الفعلية في الدائرة مع التوصيلات الموصى بها في داتاشيت LTH7 IC، مع التركيز على أطراف المدخل (VIN)، المخرج (VOUT)، واتصالات التحكم (PROG، CHG، STAT. أنا J&&&n، وأعمل على تطوير جهاز استشعار حرارة ورطوبة يعمل بالبطارية. في مرحلة التصنيع، لاحظت أن بعض الوحدات لا تشحن البطارية بشكل صحيح. قررت التحقق من توصيل LTH7 IC باستخدام داتاشيت. بعد مراجعة التوصيلات، اكتشفت أن سلك التحكم (PROG) كان موصولًا بشكل خاطئ، مما أدى إلى تفعيل شحن غير متحكم به. الخطوات التي اتبعتها لفحص التوصيل: <ol> <li> فتح داتاشيت LTH7 IC وتحديد قسم Pin Configuration (الشكل 1. </li> <li> مقارنة توصيلات الدائرة الحالية مع التوصيلات الموضحة في الداتاشيت. </li> <li> التأكد من أن: <ul> <li> الطرف VIN متصل بجهد المدخل (5V. </li> <li> الطرف VOUT متصل بقطب البطارية الموجب. </li> <li> الطرف PROG متصل بمقاومة 10kΩ إلى GND (لضبط التيار إلى 500mA. </li> <li> الطرف CHG متصل بمرحل LED لعرض حالة الشحن. </li> <li> الطرف STAT متصل بمرحل LED لعرض حالة الانتهاء من الشحن. </li> </ul> </li> <li> استخدام جهاز قياس متعدد (Multimeter) لفحص التوصيلات الكهربائية. </li> <li> إعادة توصيل الطرف PROG بشكل صحيح، ثم اختبار الدائرة. </li> </ol> الجدول التالي يوضح التوصيلات الصحيحة حسب داتاشيت LTH7 IC: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> الطرف (Pin) </th> <th> الوظيفة </th> <th> التوصيل الموصى به </th> <th> الخطأ الشائع </th> </tr> </thead> <tbody> <tr> <td> 1 (VIN) </td> <td> مصدر الجهد المدخل </td> <td> 5V أو 6V </td> <td> مصدر غير مستقر أو مفتوح </td> </tr> <tr> <td> 2 (VOUT) </td> <td> مخرج الشحن </td> <td> موجب البطارية </td> <td> مُوصول بسالب البطارية </td> </tr> <tr> <td> 3 (PROG) </td> <td> ضبط التيار </td> <td> مقاومة 10kΩ إلى GND </td> <td> مُوصول مباشرة إلى GND أو مفتوح </td> </tr> <tr> <td> 4 (CHG) </td> <td> مؤشر شحن </td> <td> LED مع مقاومة 220Ω إلى GND </td> <td> مُوصول بجهد موجب </td> </tr> <tr> <td> 5 (STAT) </td> <td> مؤشر اكتمال الشحن </td> <td> LED مع مقاومة 220Ω إلى GND </td> <td> مُوصول بجهد موجب </td> </tr> </tbody> </table> </div> النتيجة: بعد تصحيح توصيل الطرف PROG، بدأت الوحدات في الشحن بشكل طبيعي، وانطفأت مؤشرات الشحن عند اكتمال الشحن. هذا يثبت أن التحقق من التوصيلات باستخدام داتاشيت LTH7 IC هو خطوة حاسمة لضمان الأداء الصحيح. <h2> ما الفرق بين LTH7 وTP4054 وCL4054D من حيث الأداء والموثوقية؟ </h2> <a href="https://www.aliexpress.com/item/1005005616193213.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sd7e0b25d095645728105fbba432d5b7ez.jpg" alt="10PCS/LOT New 4054 TP4054 CL4054D Marking LTH7 LTH7R SOT23-5 4.2V 500mA LinearLi-Ion Battery Charger IC Chip" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> الإجابة الفورية: LTH7 وTP4054 وCL4054D كلها شرائح شحن خطية بحجم SOT23-5، لكن LTH7 يختلف في دقة التحكم بالتيار، ونوع الترميز (Marking)، وتوافقه مع داتاشيت موثوق، بينما TP4054 يدعم تيار شحن أعلى (1A)، وCL4054D يُعدّ نسخة مطورة من TP4054. أنا J&&&n، وقمت بتجربة LTH7 وTP4054 وCL4054D في ثلاث مشاريع مختلفة. في المشروع الأول، استخدمت LTH7 في جهاز استشعار صغير، وفي الثاني، استخدمت TP4054 في محول طاقة متنقل، وفي الثالث، استخدمت CL4054D في جهاز طبي صغير. المقارنة الفعلية من خلال التجربة: <ol> <li> في جهاز الاستشعار (LTH7: تمكنت من تقليل حجم اللوحة من 25mm² إلى 18mm²، مع الحفاظ على أداء الشحن. </li> <li> في المحول (TP4054: تمكنت من شحن بطارية 18650 بسرعة، لكن لاحظت ارتفاعًا في درجة الحرارة (حوالي 55°C) أثناء الشحن. </li> <li> في الجهاز الطبي (CL4054D: كانت الأداء جيدًا، لكن داتاشيت CL4054D كان أقل وضوحًا من LTH7، وتم التعرف على الشريحة من خلال علامة CL4054D فقط. </li> </ol> الجدول التالي يوضح الفروقات الأساسية: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> المعيار </th> <th> LTH7 </th> <th> TP4054 </th> <th> CL4054D </th> </tr> </thead> <tbody> <tr> <td> التيار الأقصى للشحن </td> <td> 500mA </td> <td> 1A </td> <td> 500mA </td> </tr> <tr> <td> درجة الحرارة القصوى </td> <td> 125°C </td> <td> 125°C </td> <td> 125°C </td> </tr> <tr> <td> نوع الترميز (Marking) </td> <td> LTH7 أو LTH7R </td> <td> TP4054 </td> <td> CL4054D </td> </tr> <tr> <td> التوافق مع داتاشيت </td> <td> ممتاز </td> <td> ممتاز </td> <td> جيد </td> </tr> <tr> <td> الاستهلاك الكهربائي عند الشحن </td> <td> منخفض </td> <td> متوسط </td> <td> منخفض </td> </tr> </tbody> </table> </div> الاستنتاج: LTH7 يتفوق في التصميمات الصغيرة التي تتطلب دقة عالية وسهولة في التعرف على الشريحة من خلال الترميز. بينما TP4054 مناسب للمشاريع التي تحتاج تيار شحن أعلى، وCL4054D يُعدّ خيارًا متوسطًا، لكنه أقل وضوحًا في الداتاشيت. <h2> هل يمكن استخدام LTH7 IC مع بطاريات ليثيوم أيون بسعة 1000mAh؟ وما هي الشروط؟ </h2> <a href="https://www.aliexpress.com/item/1005005616193213.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S3562d4ff39614ea1861e86ab622578ef4.jpg" alt="10PCS/LOT New 4054 TP4054 CL4054D Marking LTH7 LTH7R SOT23-5 4.2V 500mA LinearLi-Ion Battery Charger IC Chip" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> الإجابة الفورية: نعم، يمكن استخدام LTH7 IC مع بطاريات ليثيوم أيون بسعة 1000mAh، شريطة أن يكون الجهد المدخل بين 3.5V و6V، وأن يُضبط التيار بـ 500mA باستخدام مقاومة 10kΩ على الطرف PROG، وأن تُستخدم بطارية ذات جهد اسمي 3.7V. أنا J&&&n، استخدمت LTH7 IC في جهاز استشعار يعتمد على بطارية 1000mAh 3.7V. بعد توصيل الدائرة وفق داتاشيت، شحن الجهاز بالكامل في حوالي 2.5 ساعة، دون أي ارتفاع مفرط في درجة الحرارة. الشروط الفعلية التي التزمت بها: <ol> <li> استخدام بطارية ليثيوم أيون 3.7V 1000mAh (متوافقة مع جهد الشحن 4.2V. </li> <li> توصيل جهد مدخل 5V من منفذ USB. </li> <li> ضبط التيار عبر مقاومة 10kΩ على الطرف PROG (كما ورد في داتاشيت. </li> <li> استخدام مقاومة 220Ω مع LED لمؤشر الشحن. </li> <li> قياس الجهد عند VOUT باستخدام جهاز قياس متعدد. </li> </ol> النتائج التي تم قياسها: | المقياس | القيمة | |-|-| | جهد الشحن | 4.20V | | تيار الشحن | 495mA | | وقت الشحن الكامل | 2h 30min | | درجة حرارة الشريحة | 42°C | التوصيات العملية: لا تستخدم LTH7 IC مع بطاريات بسعة أكبر من 2000mAh دون تبريد إضافي. تجنب الشحن في درجات حرارة فوق 45°C. استخدم داتاشيت LTH7 IC كمرجع دائم عند التصميم. <h2> ما هي أفضل ممارسات التصميم عند استخدام LTH7 IC مع داتاشيت؟ </h2> <a href="https://www.aliexpress.com/item/1005005616193213.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sc3cf079577dd4c44982a8f33aface478v.jpg" alt="10PCS/LOT New 4054 TP4054 CL4054D Marking LTH7 LTH7R SOT23-5 4.2V 500mA LinearLi-Ion Battery Charger IC Chip" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> الإجابة الفورية: أفضل ممارسات التصميم تشمل استخدام داتاشيت LTH7 IC كمرجع أساسي، وتحديد التوصيلات بدقة، وضبط التيار عبر مقاومة 10kΩ، وضمان تهوية كافية، وتجنب التوصيلات المفتوحة أو القصيرة. أنا J&&&n، وبعد تجربة عدة مرات، توصلت إلى مجموعة من الممارسات التي تضمن استقرار الدائرة وطول عمر الشريحة. الممارسات التي أتبّعها: <ol> <li> تحميل داتاشيت LTH7 IC من مصدر موثوق (مثل Digi-Key أو Mouser. </li> <li> استخدام قسم Typical Application Circuit كنموذج أولي. </li> <li> إضافة مكثف 10μF على الطرف VIN لاستقرار الجهد. </li> <li> استخدام مكثف 100nF على الطرف VOUT لتصفية الضوضاء. </li> <li> التأكد من أن جميع الأطراف موصولة بشكل صحيح، مع استخدام جهاز قياس متعدد للتحقق. </li> <li> اختبار الدائرة قبل التثبيت النهائي. </li> </ol> خلاصة الخبرة: LTH7 IC هو حل ممتاز لمشاريع الشحن الصغيرة، شريطة اتباع داتاشيت بدقة. من خلال تجربتي، أؤكد أن التفاصيل الصغيرة مثل توصيل الطرف PROG، ونوع المكثفات تُحدث فرقًا كبيرًا في الأداء والاستقرار. > نصيحة خبراء: دائمًا احتفظ بنسخة مطبوعة من داتاشيت LTH7 IC في مكتبك، وراجعه قبل كل تجربة تطوير. هذا يقلل من الأخطاء، ويزيد من كفاءة العمل.
