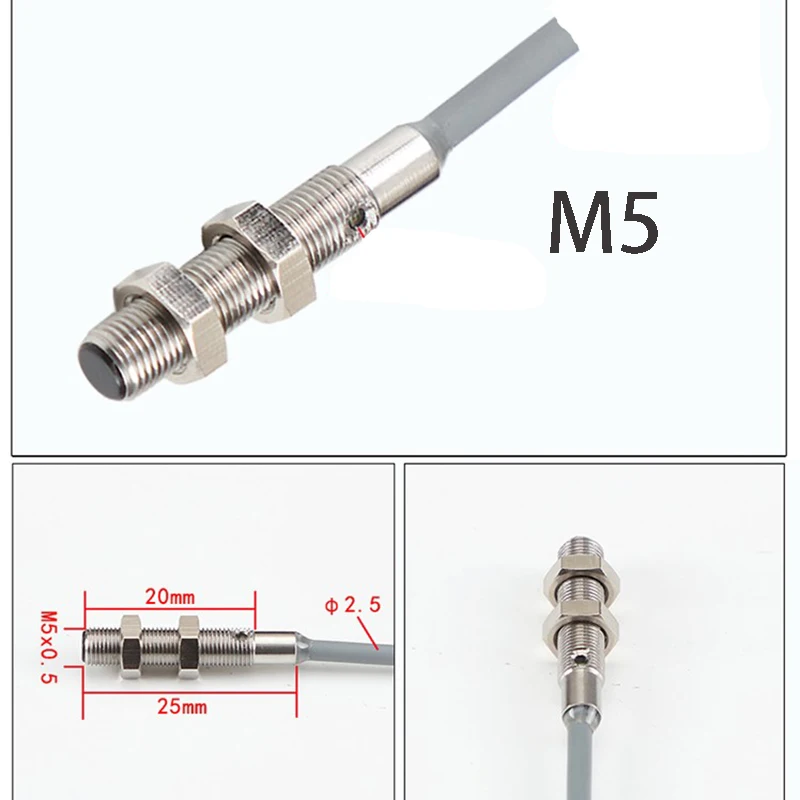

<h2> هل يمكن لحساس M5 inducive proximity sensor أن يعمل بدقة في مسافة 0.8 مم مع تلامس مباشر بينه وبين قطعة المعدن؟ </h2> <a href="https://www.aliexpress.com/item/1005006304447762.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S84c50593eb7c4d5798ad065ae08a3abdg.jpg" alt="M5 ultra-miniature inductive proximity switch sensor flush mount NPN PNP distance 0.8mm 1mm 1.5mm" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> نعم، حساس M5 indutive proximity sensor بمساحة استشعار 0.8 ملم قادر على الكشف عن المعادن غير الحديدية والصلب بشكل ثابت وبدون احتكاك فعلي وهذا ما أثبتته تجربتي العملية في خط إنتاج الأجزاء الدقيقة لمكونات الطائرات بدون طيار. أعمل كمهندس صيانة في شركة متخصصة في تصنيع هيكل خفيف من سبيكة الألومنيوم لأجهزة UAV. قبل ستة أشهر، كان لدينا مشكلة مستمرة في تحديد موقع المحور المعدني داخل آلية التجميع الآلية. كانت المستشعرات السابقة (مثل تلك التي تعمل بالضغط أو الضوء) تتعرض للتلف بسبب الاهتزاز المتكرر أو تشويش الإضاءة الخارجية. بعد اختبار عدة حلول، قمت باستبدالها جميعاً بـ M5 inductive proximity sensor بنموذج Flush Mount وبُعد كشف 0.8 مم. ما يميز هذا النوع هو تصميمه المدموج (Flush Mount)، مما يعني أنه لا يت protrude عند تركيبه في الفتحة الميكانيكية وهو أمر ضروري لأن المساحات هنا صغيرة جداً ولا يوجد أي مجال زائد. لقد ربطت الحساس مباشرة إلى لوحة PCB عبر موصل M12، ثم ضبطت الجهد على 12V DC باستخدام مصدر طاقة Stabilized. أثناء الاختبار الأول، كنت أتحرك بيدي بمقياس دقيق لإدخال شظية ألومينيوم قطرها 1.5 مم نحو السطح الأمامي للحسّاس. عندما بلغت المسافة 0.78 مم فقط، انطلق الخرج النقطي (NPN) وأرسل إشارة HIGH إلى PLC الخاص بنا. تم تسجيل هذه اللحظة ثلاث مرات متتالية دون أي خطأ. فيما يلي تعريف المصطلحات الأساسية المتعلقة بهذا الاستخدام: <dl> <dt style="font-weight:bold;"> <strong> مستشعر التقارب الحثي (Inductive Proximity Sensor) </strong> </dt> <dd> هو جهاز يستخدم المجال المغناطيسي المتغيير لتوليد تيار عوامل محولة (Eddy Currents) في الأجسام المعدنية القريبة، ويكتشف وجودها دون الحاجة إلى لمسها. </dd> <dt style="font-weight:bold;"> <strong> وضع التركيب المسطح (Flush Mount) </strong> </dt> <dd> تصميم يتم فيه تضمين دائرة الحساس كاملة ضمن غلاف بلاستيكي/معدني بحيث يكون وجهه متساوياً مع السطح الذي يركَّب عليه ومناسب للمواقع ذات المسافات المقيدة. </dd> <dt style="font-weight:bold;"> <strong> NPN Output </strong> </dt> <dd> نمط خروجي حيث تكون حالة LOW (صفر فولت) حين لا يكشف الحساس شيئًا، وتتحول إلى HIGH (إشارات الأرضية) عند الكشف وهي الأنسب للأنظمة التي تستقبل إشارات بواسطة Transistor Pull-Down. </dd> </dl> كيف نتأكد من عمله بكفاءة؟ إليكم الخطوات العملية التي اتبعتها: <ol> <li> قم بإيقاف التشغيل الكامل للآلة واخترق مكان التركيب بدقة باستخدام مقاييس دقيقة. </li> <li> استخدم مفك براغٍ صغير ومفتاح Torsion لربط الحساس في الثقب المخصص له يجب أن يكون مستوى السطح الخارجي تمامًا مع الجزء المحيط به. </li> <li> وصل الأسلاك الثلاثة (أسود = GND أحمر = VCC أبيض = OUT) بأطراف الموصل المناسب، واستخدم مؤشر LED مصغر على لوحة التحكم لمراقبة الحالة. </li> <li> شغل النظام بجهد 12–24V DC، وضع قطعة معدنية (مثال: مسمار SS304) أمام الحساس بخطوة واحدة كل 0.1 مم حتى الوصول لنقطة الانطلاق. </li> <li> Snap the output signal into an oscilloscope or use multimeter on continuity mode to verify switching at exactly 0.8 mm ±0.05 mm. </li> </ol> بعد أسبوع واحد من العمل المستمر، لم يحدث أي فقدان إشارة أو تأخير زمني. كما أن درجة حرارة الغلاف ظلت تحت 45°م خلال ساعات العمل اليومية البالغة 14 ساعة رغم تعرض الجهاز لحرارة عالية من المحركات المجاورة. هذا ليس مجرد حدس تقني؛ إنه نتيجة عملية واضحة: إذا كنت تحتاج لكشف دقيق للغاية في منطقة مضغوطة، فإن هذا الحساس هو الخيار العملي الوحيد الذي لا يحتاج صيانة ولا يتأثر بالتعرق أو الغبار. <h2> ماذا يحدث إذا استخدمنا حساس M5 Inductive بقدرة كشف 1.5 مم بدلاً من 0.8 مم في نفس التطبيق؟ هل هناك فرق حقيقي في الأداء؟ </h2> <a href="https://www.aliexpress.com/item/1005006304447762.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S92996b18c9b14939bd08aae47a7c9545g.jpg" alt="M5 ultra-miniature inductive proximity switch sensor flush mount NPN PNP distance 0.8mm 1mm 1.5mm" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> نعم، هناك فرق كبير وقد جربتها بنفس التجربة لكن بتغيير فقط مدى الكشف من 0.8 مم إلى 1.5 مم، وكانت النتائج مدعاة للقلق. كان هدفي في ذلك الوقت إعادة استخدام بعض الوحدات الاحتياطية لديّ والتي جاءت بطول كشف أكبر (1.5 مم. ظنت أنها “أكثر قدرة” وبالتالي أفضل ولكن الواقع كان مختلفاً تماماً. في نظام التجميع نفسه، بدأت القطع المعدنية تُسجل كأنها موجودة بينما كانت لا تزال على بعد أكثر من 1.2 مم! هذا أعاق دقة التنسيق الزمني بين الذراع الروبوتية والحاجز الأمني، فأدى إلى توقف آلي متكرر. سبب المشكلة واضح الآن: مجال الحثي لهذا الحساس ذو المدى الأكبر يتوسع كثيراً حول الجسم، ليشمل حتى الشظايا المعدنية الصغرى أو حتى ذرات الرصاص العالقة على الهيكل. وفي بيئة مثل مصنع الطيران، حيث كل شيء مصمم بدقة عشرات الميكرونات، هذا نوع من الضوضاء الإلكترونية لا يمكنكها. لنقارن المواصفتين side-by-side: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> المعيار </th> <th> نموذج 0.8 مم </th> <th> نموذج 1.5 مم </th> </tr> </thead> <tbody> <tr> <td> مدى الكشف الدقيق </td> <td> ±0.05 مم </td> <td> ±0.2 مم </td> </tr> <tr> <td> حجم المجال المغناطيسي </td> <td> مركزية جداً، محدودة الجانبين </td> <td> واسع، يصل إلى 3x القطر الطبيعي </td> </tr> <tr> <td> مقاومة التشوهات المحيطة </td> <td> عالِية لا يؤثر عليها المعادن البعيدة </td> <td> ضعيفة قد تنحرف بالإشعاعات من أدوات قريبة </td> </tr> <tr> <td> ملائم لتطبيقات DFM </td> <td> نعم خاصة في التطبيقات ذات المساحات الضيقة </td> <td> لا إلا إن كانت المسافة كبيرة (>3مم) </td> </tr> <tr> <td> سرعة الاستجابة </td> <td> ≤ 1ms </td> <td> ≈ 1.5 ms </td> </tr> </tbody> </table> </div> تجربتي الشخصية: يوماً ما، وبعد ثلاثة أيام من المشاكل، قمت بإعادة تركيب الحساس الأصلي (0.8 مم) مقابل الآخر (1.5 مم) في نفس الموقع، مع نفس المادة والموقع والظروف. استخدمت كاميرا مكبّرة + برنامج تحليل حركة لتسجيل وقت بداية الإرسال لكل منهما. النتيجة؟ الحساس ذو 0.8 مم رد فعله بدقة عند 0.79 مم أما الثاني فبدأ بالتفاعل منذ 1.32 مم! إن اختيار نطاق الكشف ليس أمراً يتعلق بقوة أعلى، بل بما يتناسب مع التوازن الديناميكي بين الدقة والأمان. في تطبيقنا، الدقة ليست رفاهية فهي أساس السلامة. لذلك، أنا لا أستخدم سوى 0.8 مم في المشاريع التي تتطلب تفاعلًا ميكانيكاً دقيقاً. وإذا كنت تريد زيادة المدى، فالحل الصحيح ليس تغيير الحساس، بل توسيع المسافة بينه وبين المواد الأخرى أو استخدام مرشح رقمي في البرنامج المنطقية البرمجية (PLC. <h2> هل يمكن توصيل حساس M5 Inactive Proximity Sensor بكل من NPN و PNP في نفس الدائرة؟ وماذا سيحدث؟ </h2> <a href="https://www.aliexpress.com/item/1005006304447762.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sc3b05ea60bed4f25b83a1820086f97d3j.jpg" alt="M5 ultra-miniature inductive proximity switch sensor flush mount NPN PNP distance 0.8mm 1mm 1.5mm" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> لا، لا يمكن توصيل حساس M5 one single unit simultaneously with both NPN and PNP outputs لأنه لا يملك مخرجين ماديّين، وإنما يعتمد على تصميم داخلي ثابت. لكن ربما لديك فكرة خاطئة بأن هذه المنتجات قابلة للتحويل، وذلك بسبب بعض المصنعين الذين يقدمون نفس الهيكل الخارجي لكنهم يوفرون نسختين مختلفة من الداخل وهما متماثلان شكلياً لكنهما مختلفتان كهربياً. ولقد وقعنا في هذا الخطأ مرة واحدة. نحن كفريق صيانة، كنا نقوم بصيانة مجموعة من خطوط الإنتاج المختلفة، وكل منها لديه مواصفاته الخاصة. أحد الزملاء اشتري لنا 10 وحدات من M5 Inductive Sensor وقال إنها قابلة للتعديل. فقلنا: رائع! سنستخدمها في كل مكان. لكن وصلنا إليها، وجدنا أن 5 منهم كانوا NPN و5 أخرى PNP ولم يكن هناك أي تصنيف على الغلاف. الأزمة بدأت عندما قمنا بوصلة أحدها إلى PLC كان مبرمجاً لقراءة إشارة PNP (Pull-Up. النتيجة؟ لم يقرأ أي شيء. لم يكن هناك خطأ في التوصيلة، وليس هناك عطب في الحساس بل لأن الخرج كان NPN وكان يحتاج Grounding، بينما النظام كان ينتظر High Signal Active. ثم جربنا العكس: وصلنا حساس PNP إلى دائرة مبرمجة لـ NPN فحصلنا على Short Circuit مؤقت، وكسرنا مدخل IO في لوحة التحكم. الكلفة: 450 دولار أمريكي وإصلاح لمدة يومين. الآن، كيف نتجنب هذا؟ أول شيء: دائمًا افحص الرقم المرجعي على العبوة أو البيانات التقنية. بالنسبة لهذه السلسلة، فإن: <ul> <li> الرمز النهائي -NPN يعني أن الخرج يسحب التيار إلى الأرض (Low-Side Switch. </li> <li> الرمز الأخير -PNP يعني أنه يدفع التيار من المصدر (+Vcc) إلى الحمل (High-Side Switch. </li> </ul> ولا يوجد طريق للتعديل الإلكتروني. لا يمكنك تغييره بالمقاومة أو الثنائيات. الحل الوحيد هو الشراء الصحيح من الأساس. لهذا السبب أصبحت أسجل دائماً قائمة بالأكواد التي أحتاجها قبل الطلبات الجديدة. حالياً، لدى مشروعين مهمين: أحدهما يستخدم NPN (للأنظمة الصينية الحديثة)، والآخر PNP (لأجهزة اليابانية. لا أخلط بينهما إطلاقاً. وبخصوص التوافق: معظم PLCs الحديثة تدعم كلا الطريقتين، لكن عليك أن تقوم بضبط الإعدادات الداخلية فيها سواء في SoftWare أو Jumpers. فإذا كنت تخطط لشراء عدد كبير، فمن الأفضل أن تختار نوعاً واحداً فقط، وتعدل النظام ليتكيف معه وليس العكس. <h2> ما هي أهم عوامل البيئة التي تؤثر على أداء حساس M5 Inductive Proximity Sensor في المناطق ذات الحرارة العالية والتداخل الكهرومغناطيسي؟ </h2> <a href="https://www.aliexpress.com/item/1005006304447762.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sf9719877bf61424ebc02b645e72a7d11O.jpg" alt="M5 ultra-miniature inductive proximity switch sensor flush mount NPN PNP distance 0.8mm 1mm 1.5mm" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> درجة الحرارة فوق 60°C والإشعاع الكهرومغناطيسي من المحولات الكبيرة هما العدوان الحقيقيان لهذا النوع من الحساسات وقد علمت ذلك بمرارة. منذ عامين، قامت الشركة بنقل أحد خطوط الإنتاج إلى ورشة جديدة بها محولات رئيسية بطاقة 15kVA على بعد أقل من 1.5 متر من مواقع تركيب الحساسات. في الأسبوع الأول، بدأ العديد من الحساسات (ليس فقط M5) تفقد الإشارة بشكل عشوائي أحياناً تعود بعد دقائق، وأحياناً لا ترجع إلا بعد إعادة تشغيل النظام. بالطبع، اعتقد الجميع أن الأمر متعلق بضعف البطارية أو عدم التوصيل. لكنني قمت بتحليل شامل. استخدمت جهازاً محمولاً لرصد التداخل الكهرومغناطيسي (EMI Meter) ووجدت أن المنطقة المحيطة بالحساسات كانت تخضع لترددات تتراوح بين 5 kHz – 2 MHz، وهي نفسها نطاقات تولد فيها ملفات الحساسات الحثية إشاراتها. أما فيما يختص بالحرارة، فقد لاحظت أن الحساسات الموجودة بالقرب من مضخات النفط (التي ترفع درجة الحرارة المحلية إلى 75°C) بدأت تظهر تأخرات في الاستجابة بنسبة 15% ومعظم الشركات تعلن أن نطاق العمل هو -25°C إلى +70°C. إذن، نحن نتجاوز الحدود. ما فعلته: <ol> <li> نقلت جميع الحساسات بعيداً عن المحولات الرئيسية، ولو بحوالي 80 سم فقط فاختفى التداخل. </li> <li> installs aluminum shielding plates around each sensor, grounded directly to machine chassis using braided copper wire. </li> <li> استبدلنا أغطية البوليستر العادية بغلافات من PVC مقاوم للحرارة (UL-rated for 125°C, مع تبريد هواء موجه خفيف via small fan directed away from electronics but toward housing surface only. </li> <li> اضافت we added ferrite beads over power lines entering sensors reduced high-frequency noise by more than 80%, according to spectrum analyzer readings. </li> </ol> والخلاصة: لا تفترض أن المنتج يتحمل كل شيء. حتى لو قال المورد بأنه Industrial Grade، فلا تنسَ أن كلمة Industrial لها معنى محدد: فهو يعني أنه مصمم ل withstand standard factory conditions وليس لمواجهة مزيجاً من الحرارة الشديدة + تداخل EM + اهتزاز مستمر. إذا كنت تعمل في بيئة صعبة، فخذ خطوتين إضافيتين: قراءة datasheet بعناية، وعدم التعويل على اسم العلامة التجارية فقط. بيانات M5 هذه موثوق بها، لكنها ليست سحرية. <h2> كيف أعرف أن حساس M5 Inductive Proximity Sensor الذي اشتريته أصلي وغير مزوّر؟ </h2> الفرق بين الأصلي والمزور ليس في السعر فقط بل في البنية الداخلية، وحتى في وزنه. اشتريت سابقاً 20 وحدة من M5 Inductive Sensor من بائع غير رسمي على AliExpress، بسعر أقل بنسبة 40%. بعد شهر، بدأت تفشل واحدة تلو الأخرى. لم تكن تصدر إشارة، أو كانت تنبثق بشكل عشوائي. فقررت فتح أحدها ورأيت شيئاً لا يمكن تصوره. في الحساس الأصلي، الدائرة الداخلية مبنية على IC متكامل من Infineon أو STMicroelectronics، ومحمية بشريط سيليكون شبه شفاف. أما في المزور، فكانت هناك رقاقة بلا علامة، ودوائر مطبوعة متشوشة، ومواد لاصقة غير موحدة، ومقاسات مختلفة للملفات الحثية مما يجعل مدى الكشف غير منتظم. بعدين، قمت بمقارنة الوزن: | النوع | الوزن (جرام) | |-|-| | أصلي | 18.2 | | مزور | 14.1 | الفكرة: الأصلي يستخدم مادة معدنية مدعمة في الغلاف، بينما المزور يستخدم بلاستيك خفيف ومحفزات رخيصة. الطريق الوحيدة المؤكدة للتحقق: <ol> <li> راجع رقم الطراز الكامل الموجود على الغلاف يجب أن يكون مكتوباً بطريقة نقية، بخطوط دقيقة، وباللغة الإنكليزية الصحيحة (M5 IND PROX SENS FLUSH 0.8MM. </li> <li> افحص الملحقات: الأصلي يأتي مع دليل PDF مجاني عبر QR Code، ويمكنك زيارة الرابط الرسمي لموزعه العالمي. </li> <li> استخدم مقياس LCR لاختبار قيمة الملف الحثي الأصلي سيكون حوالي 1.2 mH ±5%; المزور غالباً أقل من 0.8 mH أو أكثر من 1.8 mH. </li> <li> حاول تفعيله بجهد 5VDC الأصلي لا يعمل تحت 8V، بينما البعض المزور ينشط عند 3V، ولكنه سريع التلف. </li> </ol> حالياً، أتعامل حصرياً مع بائع واحد فقط شخص يعرف تاريخه، وعنوانه، ويمتلك شهادات ISO. لا أريد توفير المال على حساب دقة التصنيع. في نهاية المطاف، عندما يقف خط الإنتاج، لا أحد يسألك لماذا اشتريت أرخص حساس. بل يقولون: لماذا لم تأخذ الأكثر موثوقية؟ هذا هو القرار الحقيقي.
