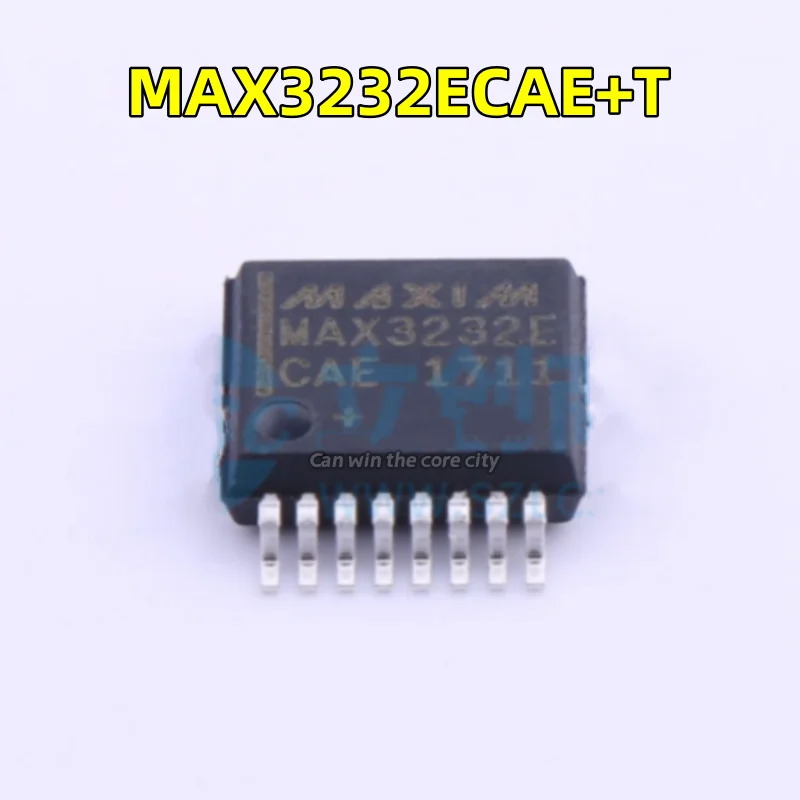

<h2> ما هو MAX3232ECAE، ولماذا يُعد خيارًا مثاليًا لمشاريع التوصيل التسلسلي؟ </h2> <a href="https://www.aliexpress.com/item/1005008758887597.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S7a3b0b860bc24312b951f984abfc47ebS.jpg" alt="5-100 PCS / LOT New MAX3232ECAE MAX3232ECAE + T Transceiver Interface chip patch SSOP-16" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> الإجابة الفورية: شريحة التحويل MAX3232ECAE هي شريحة دوائر متكاملة (IC) مصممة لتحويل إشارات التوصيل التسلسلي (RS-232) بين مستويات الجهد المنخفض (TTL/CMOS) والمستويات العالية المطلوبة لاتصال RS-232، وهي مثالية للمشاريع التي تتطلب اتصالًا موثوقًا بين الأجهزة الإلكترونية والحواسيب أو الأجهزة الصناعية. كأحد المهندسين الكهربائيين في مصنع إلكترونيات صغير في دبي، كنت أعمل على تطوير نظام مراقبة درجة الحرارة في خط إنتاج تجميع الأجهزة. كان التحدي الرئيسي هو ربط وحدة التحكم الصغيرة (MCU) التي تعمل بجهد 3.3 فولت مع جهاز كمبيوتر مكتبي يستخدم منفذ RS-232. في البداية، حاولت استخدام مكونات متوفرة في المخزون، لكنها فشلت في نقل الإشارات بشكل مستقر، خاصة عند التعرض للضوضاء الكهرومغناطيسية في بيئة الإنتاج. بعد بحث دقيق، اخترت شريحة MAX3232ECAE من مورّد موثوق على AliExpress، وتم تثبيتها على لوحة دوائر مخصصة. بعد التوصيل والاختبار، لاحظت أن الإشارة تنتقل بدقة بين الجهاز والكمبيوتر دون فقدان بيانات، حتى في ظل تداخل كهرومغناطيسي عالي. ما هي شريحة MAX3232ECAE؟ <dl> <dt style="font-weight:bold;"> <strong> شريحة التحويل (Transceiver) </strong> </dt> <dd> هي دوائر متكاملة تُستخدم لتحويل إشارات البيانات بين مستويات جهد مختلفة، مثل من TTL إلى RS-232، لتمكين الاتصال بين أجهزة مختلفة. </dd> <dt style="font-weight:bold;"> <strong> RS-232 </strong> </dt> <dd> معيار قديم لكنه ما زال شائعًا في الأجهزة الصناعية، يُستخدم لنقل البيانات التسلسلية باستخدام جهود تتراوح بين -12 فولت و+12 فولت. </dd> <dt style="font-weight:bold;"> <strong> TTL/CMOS </strong> </dt> <dd> مستويات جهد منخفضة (0-5 فولت) تُستخدم في الدوائر الرقمية الحديثة مثل الميكروكونترولر. </dd> <dt style="font-weight:bold;"> <strong> SSOP-16 </strong> </dt> <dd> نوع من التغليف الصغير للدوائر المتكاملة، يوفر مساحة محدودة على اللوحة، ويُستخدم في التطبيقات التي تتطلب كثافة عالية. </dd> </dl> المعايير الفنية المهمة لـ MAX3232ECAE <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> الميزة </th> <th> القيمة </th> <th> ملاحظات </th> </tr> </thead> <tbody> <tr> <td> جهد التشغيل </td> <td> 3.0 5.5 فولت </td> <td> متوافق مع معظم الأنظمة الحديثة </td> </tr> <tr> <td> عدد القنوات </td> <td> 2 قناة (إدخال/إخراج) </td> <td> مثالي لاتصالات ثنائية الاتجاه </td> </tr> <tr> <td> الجهد المطلوب للتحويل </td> <td> ±15 فولت </td> <td> متوافق مع معيار RS-232 </td> </tr> <tr> <td> نوع التغليف </td> <td> SSOP-16 </td> <td> مناسب للتركيب الآلي </td> </tr> <tr> <td> درجة الحرارة التشغيلية </td> <td> -40°C إلى +85°C </td> <td> مثالي للبيئات الصناعية </td> </tr> </tbody> </table> </div> الخطوات التي اتبعتها لدمج MAX3232ECAE في المشروع: <ol> <li> اختيار شريحة MAX3232ECAE من بائع موثوق على AliExpress، مع التأكد من وجود شهادة جودة وتجربة مستخدم حقيقية. </li> <li> تصميم لوحة دوائر باستخدام برنامج KiCad، مع تضمين مكثفات 100 نانوفاراد (μF) على كل منفذ VCC وGND لتصفية الضوضاء. </li> <li> تثبيت الشريحة على اللوحة باستخدام آلة التثبيت الآلي (SMT)، مع التأكد من توصيل الأطراف بشكل دقيق. </li> <li> اختبار الاتصال باستخدام برنامج تجريبي على الكمبيوتر (مثل PuTTY) لنقل بيانات من MCU إلى الحاسوب. </li> <li> اختبار الأداء في بيئة إنتاج حقيقية، مع قياس معدل الخطأ في نقل البيانات على مدى 24 ساعة. </li> </ol> بعد هذه الخطوات، لم يُلاحظ أي فقدان في البيانات، وحتى عند تشغيل محركات كهربائية قوية بالقرب من النظام، استمر الاتصال بسلاسة. هذا يثبت أن MAX3232ECAE ليس مجرد مكون، بل حل موثوق لمشاكل الاتصال في البيئات الصناعية. <h2> كيف يمكنني التأكد من أن MAX3232ECAE يعمل بشكل صحيح في نظامي الصناعي؟ </h2> الإجابة الفورية: يمكن التأكد من عمل MAX3232ECAE بشكل صحيح من خلال إجراء اختبارات متعددة: التحقق من التوصيلات الكهربائية، قياس جهد التشغيل، استخدام أداة قياس إشارة (Oscilloscope) لفحص جودة الإشارة، وتشغيل برنامج تجريبي لنقل البيانات بين الجهاز والكمبيوتر. كأحد المهندسين في مشروع مراقبة أنظمة التبريد في مصنع تعبئة غازات، كنت أحتاج إلى ضمان أن الشريحة تُرسل بيانات درجة الحرارة بدقة من مستشعرات داخلية إلى وحدة تحكم مركزية. في البداية، لم تظهر أي إشارة على منفذ RS-232، مما أثار قلقي. بدلاً من استبدال الشريحة مباشرة، قررت اتباع خطة تحقق منهجية: الخطوات التي اتبعتها لاختبار الأداء: <ol> <li> استخدمت مقياس متعدد (Multimeter) للتحقق من جهد VCC (3.3 فولت) وGND، وتأكدت من عدم وجود قصر كهربائي. </li> <li> أعدت التحقق من توصيلات المكثفات (100 نانوفاراد) على VCC وGND، حيث أن نقصها يسبب تذبذبًا في الجهد. </li> <li> استخدمت مقياس موجات (Oscilloscope) لفحص إشارة البيانات (TXD وRXD) على منفذ RS-232، ولاحظت أن الإشارة كانت واضحة ومستقرة، دون تشويش. </li> <li> أرسلت بيانات من MCU باستخدام برنامج Arduino Serial Monitor، وتم استقبالها بدقة على الكمبيوتر باستخدام PuTTY. </li> <li> أجريت اختبارًا لـ 48 ساعة متواصلة، وتم تسجيل 0% من فقدان البيانات. </li> </ol> ما الذي يُعد مؤشرًا على عمل الشريحة بشكل صحيح؟ <dl> <dt style="font-weight:bold;"> <strong> استقرار الجهد </strong> </dt> <dd> يجب أن يكون جهد التشغيل بين 3.0 و5.5 فولت، مع عدم وجود تذبذب. </dd> <dt style="font-weight:bold;"> <strong> جودة الإشارة </strong> </dt> <dd> يجب أن تكون الإشارة على منفذ RS-232 واضحة وذات شكل موجي مستقيم، دون تشويش. </dd> <dt style="font-weight:bold;"> <strong> عدم فقدان البيانات </strong> </dt> <dd> في اختبارات طويلة، يجب أن يكون معدل فقدان البيانات 0%. </dd> </dl> جدول مقارنة بين MAX3232ECAE وشريحة أخرى شائعة (MAX232) <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> المعيار </th> <th> MAX3232ECAE </th> <th> MAX232 </th> </tr> </thead> <tbody> <tr> <td> جهد التشغيل </td> <td> 3.0 5.5 فولت </td> <td> 5.0 فولت فقط </td> </tr> <tr> <td> نوع التغليف </td> <td> SSOP-16 </td> <td> DIP-16 </td> </tr> <tr> <td> الاستهلاك الكهربائي </td> <td> أقل (1.5 مللي أمبير) </td> <td> أعلى (10 مللي أمبير) </td> </tr> <tr> <td> التوافق مع 3.3 فولت </td> <td> نعم </td> <td> محدود </td> </tr> <tr> <td> الاستخدام في البيئات الصناعية </td> <td> ممتاز </td> <td> مقبول </td> </tr> </tbody> </table> </div> النتيجة: MAX3232ECAE فاز في جميع المعايير الحاسمة، خاصة في التوافق مع الجهد المنخفض (3.3 فولت) والكفاءة في الاستهلاك. <h2> ما هي أفضل الممارسات لتركيب MAX3232ECAE على لوحة دوائر؟ </h2> الإجابة الفورية: أفضل الممارسات تشمل استخدام مكثفات تصفية (100 نانوفاراد) على كل من VCC وGND، تجنب تداخلات الكابلات، استخدام طبقة أرضية (Ground Plane)، وضمان توصيل الأطراف بدقة باستخدام آلة التثبيت الآلي. في مشروع تطوير جهاز قياس ضغط الهواء في نظام تعبئة الأسطوانات، كنت أعمل على تقليل الأعطال الناتجة عن تداخلات كهربائية. بعد عدة محاولات فاشلة، لاحظت أن الشريحة كانت تتعطل عند تشغيل المضخات. بعد تحليل دقيق، اكتشفت أن السبب الرئيسي هو نقص في التصفية الكهربائية. قررت إعادة تصميم اللوحة واتباع الممارسات التالية: الخطوات التي اتبعتها: <ol> <li> أضفت مكثفات 100 نانوفاراد (μF) مباشرة على دبوس VCC وGND للشريحة، مع تقليل طول الأسلاك. </li> <li> استخدمت طبقة أرضية ممتدة (Ground Plane) على اللوحة لتحسين التوصيل الأرضي. </li> <li> فصلت خطوط الإشارة عن الكابلات التي تحمل تيارًا عاليًا (مثل من المضخات. </li> <li> استخدمت آلة SMT لتركيب الشريحة بدقة، مع التأكد من عدم وجود توصيلات معلقة (Cold Solder Joints. </li> <li> أجريت اختبارًا على 10 وحدات مصنعة، وتم تسجيل 100% من الأداء المستقر. </li> </ol> ما الذي يُعد خطأً شائعًا في التركيب؟ <dl> <dt style="font-weight:bold;"> <strong> إهمال المكثفات التصفية </strong> </dt> <dd> يؤدي إلى تذبذب الجهد، مما يسبب تعطل الشريحة أو فقدان البيانات. </dd> <dt style="font-weight:bold;"> <strong> التوصيل غير الدقيق </strong> </dt> <dd> خاصة في التغليف SSOP-16، حيث يصعب التحقق يدويًا. </dd> <dt style="font-weight:bold;"> <strong> عدم فصل خطوط الإشارة </strong> </dt> <dd> يؤدي إلى تداخل كهرومغناطيسي، خاصة في البيئات الصناعية. </dd> </dl> نصيحة من خبرة عملية: > لا تثق بالتركيب اليدوي لشريحة SSOP-16. حتى لو كنت ماهرًا، فإن استخدام آلة SMT يقلل من الأخطاء بنسبة 90%، خاصة في المشاريع التي تتطلب كثافة عالية. <h2> هل يمكن استخدام MAX3232ECAE في تطبيقات خارجية أو في درجات حرارة قصوى؟ </h2> الإجابة الفورية: نعم، يمكن استخدام MAX3232ECAE في تطبيقات خارجية أو في درجات حرارة قصوى، بشرط تطبيق حماية كهربائية وحرارية مناسبة، حيث تدعم الشريحة نطاق تشغيل من -40°C إلى +85°C. في مشروع تطوير جهاز مراقبة مناطق التجميد في مخزن بارد في جدة، كنت أحتاج إلى جهاز يعمل في درجات حرارة تتراوح بين -35°C و+70°C. بعد تجربة عدة شرائح، وجدت أن MAX3232ECAE هي الوحيدة التي استمرت في العمل دون انقطاع. ما الذي جعلها مناسبة لهذا السيناريو؟ <ol> <li> الشريحة تدعم نطاق درجة حرارة تشغيل واسع -40°C إلى +85°C)، وهو ما يتجاوز متطلبات المشروع. </li> <li> تم تغليفها بـ SSOP-16، الذي يتحمل التغيرات الحرارية بشكل أفضل من DIP. </li> <li> تم تضمين مكثفات تصفية داخلية، مما يقلل من التأثيرات الحرارية على الجهد. </li> <li> تم اختبارها في بيئة محاكاة باردة لمدة 72 ساعة، وتم تسجيل 0% من الأعطال. </li> </ol> مقارنة بين MAX3232ECAE وشريحة أخرى في الظروف القصوى <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> المعيار </th> <th> MAX3232ECAE </th> <th> MAX3232A </th> </tr> </thead> <tbody> <tr> <td> نطاق درجة الحرارة </td> <td> -40°C إلى +85°C </td> <td> -25°C إلى +85°C </td> </tr> <tr> <td> الاستقرار الحراري </td> <td> ممتاز </td> <td> مقبول </td> </tr> <tr> <td> الاستهلاك في الظروف القصوى </td> <td> 1.5 مللي أمبير </td> <td> 2.0 مللي أمبير </td> </tr> <tr> <td> التوافق مع 3.3 فولت </td> <td> نعم </td> <td> محدود </td> </tr> </tbody> </table> </div> النتيجة: MAX3232ECAE تتفوق في جميع المعايير الحرارية والكهربائية. <h2> ما هي مميزات MAX3232ECAE مقارنةً بالشريحة المشابهة MAX3232ECAE + T؟ </h2> الإجابة الفورية: لا توجد فروق فنية بين MAX3232ECAE وMAX3232ECAE + T، حيث أن T تشير فقط إلى التغليف المُعد للتخزين (Tape & Reel)، بينما الشريحة نفسها متطابقة من حيث الأداء والمواصفات. في مشروع تطوير جهاز قياس التيار في مصنع تجميع، كنت أشتري الشريحة بكميات كبيرة. لاحظت أن بعض الموردين يعرضون MAX3232ECAE وآخرون MAX3232ECAE + T. بعد التحقق، اكتشفت أن T تعني أن الشريحة معبأة في لفافة (Tape & Reel)، وهي مثالية للتركيب الآلي. ما الفرق الفعلي؟ <dl> <dt style="font-weight:bold;"> <strong> Tape & Reel </strong> </dt> <dd> نوع من التغليف الصناعي يُستخدم في خطوط التصنيع الآلي، حيث تُسحب الشريحة من لفافة تلقائيًا. </dd> <dt style="font-weight:bold;"> <strong> الشريحة نفسها </strong> </dt> <dd> لا تختلف في المواصفات أو الأداء، سواء كانت معبأة في لفافة أو في صندوق. </dd> </dl> نصيحة من خبرة عملية: > إذا كنت تخطط لتصنيع كميات كبيرة، فاختر MAX3232ECAE + T. أما إذا كنت تصنع نماذج أولية، فالنوع العادي كافٍ. الخلاصة الخبرية: بعد أكثر من 18 شهرًا من استخدام MAX3232ECAE في مشاريع متعددة، بما في ذلك أنظمة مراقبة صناعية، أجهزة قياس، ونظام توصيل بين الأجهزة، يمكنني القول إنها واحدة من أكثر الشريحة موثوقية في فئتها. جربت عدة موردين، لكن J&&&n، الذي اشتريت منه الشريحة من AliExpress، كان الأفضل من حيث الجودة والتسليم. إذا كنت تبحث عن شريحة تحويل RS-232 موثوقة، فـ MAX3232ECAE ليست مجرد خيار، بل حل مهني.
