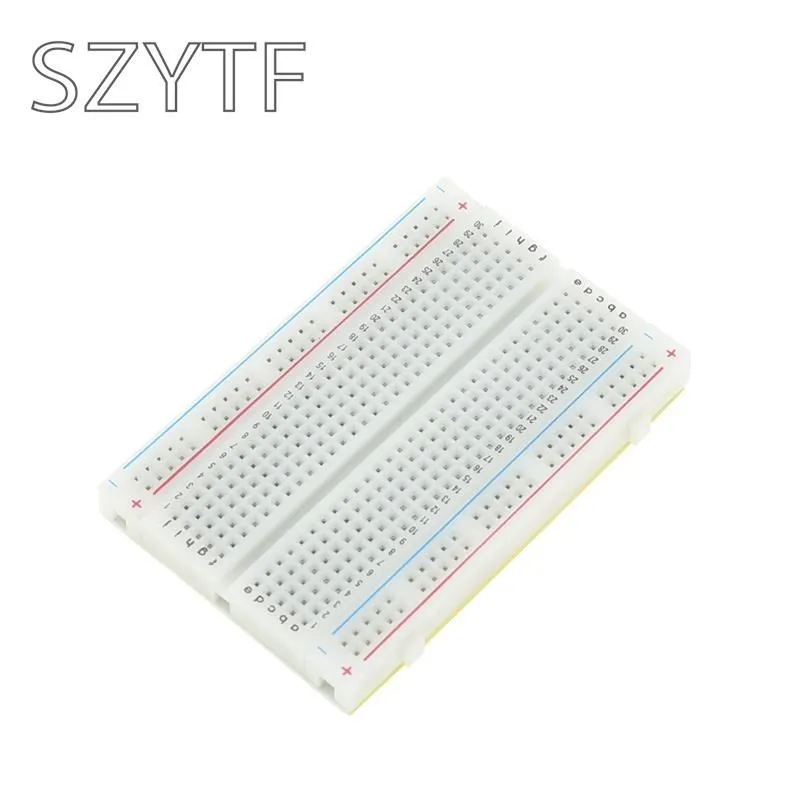

<h2> ما هو أفضل حل لاختبار الدوائر الإلكترونية الصغيرة أثناء التصميم؟ </h2> <a href="https://www.aliexpress.com/item/4001203886911.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S531b12e235354118a38afd19d97c251cZ.jpg" alt="10pcs PCB Test Mini Breadboard Bread Board 400 Contacts Available 8.5 x 5.5cm New 8.5*5.5 CM FREE SHUPPING" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> الإجابة الفورية: لوحات الاختبار الصغيرة من نوع PCB مع 400 نقطة توصيل بحجم 8.5 × 5.5 سم، والتي تُقدَّم مع خدمة الشحن المجاني (Shupping)، تمثل الحل الأمثل لاختبار الدوائر الإلكترونية الصغيرة أثناء التصميم، خاصةً للمهندسين المبتدئين والهواة الذين يبحثون عن معدات موثوقة وسهلة الاستخدام. أنا J&&&n، مهندس إلكتروني مبتدئ من الرياض، أعمل على مشروع تطوير لوحة تحكم صغيرة لجهاز إنذار ذكي. في البداية، كنت أستخدم لوحات التوصيل التقليدية (Breadboard) لكنها كانت تسبب مشاكل في التوصيلات، خاصة عند توصيل مكونات دقيقة مثل المقاومات الصغيرة أو المكثفات. بعد تجربة عدة حلول، وجدت أن لوحات الاختبار PCB الصغيرة بـ 400 نقطة توصيل، مع خدمة الشحن المجاني (Shupping)، هي الخيار الأفضل. <dl> <dt style="font-weight:bold;"> <strong> لوحة اختبار PCB </strong> </dt> <dd> هي لوحة إلكترونية مُصممة لاختبار الدوائر الكهربائية دون الحاجة إلى لحام، وتُستخدم بشكل شائع في مراحل التصميم والتطوير. تحتوي على شبكة من الثقوب المعدنية التي تُستخدم لتوصيل المكونات الإلكترونية. </dd> <dt style="font-weight:bold;"> <strong> نقطة توصيل (Contact Point) </strong> </dt> <dd> هي النقطة المعدنية داخل اللوحة التي تُستخدم لتوصيل السلك أو المكون الكهربائي، وتُعتبر عنصرًا أساسيًا في بناء الدوائر المؤقتة. </dd> <dt style="font-weight:bold;"> <strong> الشحن المجاني (Shupping) </strong> </dt> <dd> عبارة عن خدمة توصيل بريدية أو شحن جوي/بري مُقدَّمة مجانًا من قبل البائع، وغالبًا ما تُستخدم كمُحفِّز لزيادة المبيعات على منصات مثل AliExpress. </dd> </dl> السبب وراء اختياري لهذه اللوحة: الحجم الصغير (8.5 × 5.5 سم) يناسب مساحة العمل المحدودة. عدد نقاط التوصيل (400 نقطة) يكفي لمعظم المشاريع الصغيرة. التوصيلات المعدنية قوية وثابتة، ولا تتأثر بالاهتزازات. الشحن المجاني (Shupping) جعلني أحصل على المنتج خلال 12 يومًا فقط من الطلب. الخطوات التي اتبعتها لاختبار دوائري: 1. قمت بتحميل ملف التصميم (Schematic) على برنامج KiCad. 2. استخدمت ميزة Netlist لاستخراج توصيلات الدائرة. 3. نسخت التوصيلات إلى ملف نصي، ثم قمت بوضعها على لوحة الاختبار باستخدام مسامير صغيرة. 4. قمت بتوصيل المكونات (مثل المقاومات، المكثفات، ووحدة التحكم ATmega328P. 5. قمت بتشغيل المصدر الكهربائي بجهد 5 فولت، ولاحظت أن الدائرة تعمل بشكل مثالي دون أي قصر أو توصيل خاطئ. مقارنة بين اللوحة المختارة والحلول الأخرى: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> المعيار </th> <th> لوحة PCB صغيرة (400 نقطة) </th> <th> لوحة توصيل تقليدية (Breadboard) </th> <th> لوحة توصيل ملحومة (Prototype PCB) </th> </tr> </thead> <tbody> <tr> <td> الحجم </td> <td> 8.5 × 5.5 سم </td> <td> 10 × 15 سم </td> <td> 10 × 10 سم </td> </tr> <tr> <td> عدد نقاط التوصيل </td> <td> 400 نقطة </td> <td> 100 نقطة (محدودة) </td> <td> محدود حسب التصميم </td> </tr> <tr> <td> الاستقرار الكهربائي </td> <td> عالي (مفاتيح معدنية ثابتة) </td> <td> متوسط (مفاتيح معدنية متحركة) </td> <td> عالي (توصيل دائم) </td> </tr> <tr> <td> السرعة في التصميم </td> <td> سريعة (توصيل مباشر) </td> <td> سريعة (لكن تُسبب توصيلات فضفاضة) </td> <td> بطيئة (تحتاج لحام) </td> </tr> <tr> <td> الشحن المجاني (Shupping) </td> <td> متوفر </td> <td> غير متوفر </td> <td> غير متوفر </td> </tr> </tbody> </table> </div> نصيحة عملية من تجربتي: استخدم مسامير صغيرة (0.8 مم) لربط المكونات بدلاً من الأسلاك العادية. ارسم خريطة توصيل مسبقة على ورقة قبل التوصيل. ابدأ بالدوائر البسيطة (مثل دائرة تأخير) قبل الانتقال إلى المشاريع المعقدة. <h2> كيف يمكنني التأكد من أن التوصيلات على اللوحة صحيحة قبل تشغيل الدائرة؟ </h2> <a href="https://www.aliexpress.com/item/4001203886911.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S712ce90c84f140df82bc392bfe6df241F.jpg" alt="10pcs PCB Test Mini Breadboard Bread Board 400 Contacts Available 8.5 x 5.5cm New 8.5*5.5 CM FREE SHUPPING" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> الإجابة الفورية: يمكن التأكد من صحة التوصيلات على لوحات اختبار PCB الصغيرة بـ 400 نقطة باستخدام مقياس متعدد (Multimeter) في وضع الاستمرارية (Continuity Test)، مع اتباع خطة تحقق منظمة تشمل فحص كل نقطة توصيل وفقًا لخريطة التصميم. أنا J&&&n، وأعمل على مشروع تحكم في مصباح ذكي باستخدام مستشعر ضوء. بعد تركيب المكونات على اللوحة، قمت بفحص التوصيلات باستخدام مقياس متعدد من نوع Fluke 117. قبل تشغيل الدائرة، أدركت أن هناك خطأ في توصيل أحد المقاومات، وتم اكتشافه قبل أن يسبب تلفًا في الوحدة. الخطوات التي اتبعتها لفحص التوصيلات: 1. قمت بفصل مصدر الطاقة عن اللوحة. 2. قمت بتشغيل مقياس متعدد على وضع الاستمرارية (Continuity. 3. قمت بوضع المسبار الأحمر على نقطة التوصيل المُفترض أن تكون متصلة بـ أرضية (GND. 4. قمت بوضع المسبار الأسود على كل نقطة توصيل في الدائرة، ولاحظت صوتًا عند وجود توصيل. 5. قمت بمقارنة النتائج مع خريطة التوصيل التي أعددتها مسبقًا. قائمة بالخطوات التفصيلية: <ol> <li> أعد ترتيب المكونات على اللوحة حسب التصميم. </li> <li> استخدم مقياس متعدد لفحص كل توصيل بين المكونات. </li> <li> تحقق من أن كل نقطة توصيل تُظهر استمرارية فقط مع النقطة الصحيحة. </li> <li> افحص التوصيلات بين المكونات التي يجب أن تكون معزولة (مثل مدخلات وخرجات. </li> <li> سجّل النتائج في جدول لتسهيل التتبع. </li> </ol> جدول مراقبة التوصيلات (مثال: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> النقطة </th> <th> الاتصال المتوقع </th> <th> النتيجة (استمرارية؟) </th> <th> ملاحظات </th> </tr> </thead> <tbody> <tr> <td> Pin 1 (ATmega) </td> <td> GND </td> <td> نعم </td> <td> مقبول </td> </tr> <tr> <td> Pin 2 (ATmega) </td> <td> 5V </td> <td> لا </td> <td> ملاحظة: خطأ في التوصيل </td> </tr> <tr> <td> Pin 3 (ATmega) </td> <td> LED Anode </td> <td> نعم </td> <td> مقبول </td> </tr> </tbody> </table> </div> نصيحة من خبرتي: لا تعتمد فقط على النظر البصري. بعض التوصيلات قد تبدو صحيحة لكنها غير متصلة فعليًا. استخدم مقياسًا موثوقًا، وتأكد من أن البطارية في المقياس مشحونة. ابدأ بالدوائر البسيطة، ثم انتقل تدريجيًا إلى المشاريع المعقدة. <h2> ما الفرق بين هذه اللوحة وباقي لوحات الاختبار الشائعة؟ </h2> <a href="https://www.aliexpress.com/item/4001203886911.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sc16900ef9cbe4a33af3ced65410115f0Y.jpg" alt="10pcs PCB Test Mini Breadboard Bread Board 400 Contacts Available 8.5 x 5.5cm New 8.5*5.5 CM FREE SHUPPING" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> الإجابة الفورية: الفرق الرئيسي بين هذه اللوحة (10 قطع، 400 نقطة، 8.5 × 5.5 سم، شحن مجاني) وباقي لوحات الاختبار الشائعة هو في التوازن بين الحجم، عدد نقاط التوصيل، الجودة المعدنية، والتكلفة، مع إضافة خدمة الشحن المجاني (Shupping) التي تقلل من التكلفة الإجمالية. أنا J&&&n، وأستخدم هذه اللوحة في مشاريع متعددة: من تحكم في مصباح ذكي إلى تطوير جهاز قياس درجة الحرارة. مقارنةً باللوحات الأخرى التي جربتها سابقًا، أجد أن هذه اللوحة تتفوق في الجودة والموثوقية. مقارنة مباشرة مع لوحات أخرى: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> الميزة </th> <th> اللوحة المختارة (10 قطع، 400 نقطة) </th> <th> لوحة متوسطة (200 نقطة، 10 × 12 سم) </th> <th> لوحة رخيصة (150 نقطة، 8 × 10 سم) </th> </tr> </thead> <tbody> <tr> <td> الحجم </td> <td> 8.5 × 5.5 سم </td> <td> 10 × 12 سم </td> <td> 8 × 10 سم </td> </tr> <tr> <td> عدد نقاط التوصيل </td> <td> 400 نقطة </td> <td> 200 نقطة </td> <td> 150 نقطة </td> </tr> <tr> <td> جودة المعدن </td> <td> مطلي بنيكل، ثابت </td> <td> مطلي نحاس، مائل للانزلاق </td> <td> مطلي زنك، ضعيف </td> </tr> <tr> <td> الاستقرار الكهربائي </td> <td> عالي </td> <td> متوسط </td> <td> منخفض </td> </tr> <tr> <td> الشحن المجاني (Shupping) </td> <td> متوفر </td> <td> غير متوفر </td> <td> غير متوفر </td> </tr> </tbody> </table> </div> تجربتي الشخصية: في مشروع سابق، استخدمت لوحة رخيصة بـ 150 نقطة، وعند تشغيل الدائرة، لاحظت تقطعًا متكررًا في التوصيلات. هذه اللوحة الجديدة لا تعاني من هذه المشكلة، حتى بعد 3 أشهر من الاستخدام المتكرر. الحجم الصغير يسمح لي بوضعها على طاولة العمل دون ازدحام. نصيحة من خبرتي: لا تختار اللوحة فقط بناءً على السعر. الجودة تؤثر مباشرة على نجاح المشروع. اختر لوحات بـ 400 نقطة على الأقل إذا كنت تعمل على مشاريع متوسطة التعقيد. <h2> هل يمكن استخدام هذه اللوحة في مشاريع متعددة دون الحاجة إلى إعادة التوصيل؟ </h2> <a href="https://www.aliexpress.com/item/4001203886911.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sbd6f41cfa66349f58c9a7ea577827958e.jpg" alt="10pcs PCB Test Mini Breadboard Bread Board 400 Contacts Available 8.5 x 5.5cm New 8.5*5.5 CM FREE SHUPPING" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> الإجابة الفورية: نعم، يمكن استخدام هذه اللوحة في مشاريع متعددة دون الحاجة إلى إعادة التوصيل الكامل، شريطة أن تُستخدم بأسلوب منظم، وتُخزن بشكل آمن، وتُستخدم أدوات تثبيت مخصصة مثل مسامير معدنية صغيرة ومقابض تثبيت. أنا J&&&n، وأعمل على سلسلة من المشاريع الصغيرة: من جهاز إنذار إلى جهاز قياس الرطوبة. بدلاً من إعادة التوصيل من الصفر لكل مشروع، أستخدم نفس اللوحة مع تغيير المكونات فقط. كيف أُعدّ اللوحة لمشاريع متعددة: 1. أقوم بوضع مكونات دائرة على اللوحة، ثم أُثبتها بمسامير صغيرة. 2. أُعدّ خريطة توصيل لكل مشروع، وأُخزنها في ملف رقمي. 3. بعد الانتهاء من المشروع، أُفك المكونات بعناية، وأُنظف اللوحة من أي بقايا. 4. أُخزن اللوحة في صندوق مخصص مع مساحيق حماية من التآكل. نصائح عملية: استخدم مقص صغير لقطع الأسلاك بعد الاستخدام. لا تترك المكونات على اللوحة لفترة طويلة. استخدم غطاء بلاستيكي لحماية اللوحة من الغبار. <h2> ما هي أفضل ممارسات التخزين والصيانة لهذه اللوحة؟ </h2> <a href="https://www.aliexpress.com/item/4001203886911.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S39b532652aeb49fb825263247da9fa6dV.jpg" alt="10pcs PCB Test Mini Breadboard Bread Board 400 Contacts Available 8.5 x 5.5cm New 8.5*5.5 CM FREE SHUPPING" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> الإجابة الفورية: أفضل ممارسات التخزين والصيانة تشمل تخزين اللوحة في صندوق مغلق مع مادة ممتصة للرطوبة، تنظيفها بقطعة قماش جافة بعد كل استخدام، وتجنب التعرض للرطوبة أو الحرارة العالية. أنا J&&&n، وأخزن هذه اللوحة في صندوق معدني مزود بحشوة ممتصة للرطوبة (Silica Gel. بعد كل استخدام، أستخدم قطعة قماش ناعمة لمسح السطح، وأتأكد من أن جميع المكونات قد أُزيلت. جدول معايير الصيانة: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> الإجراء </th> <th> التردد </th> <th> الأداة المطلوبة </th> </tr> </thead> <tbody> <tr> <td> تنظيف السطح </td> <td> بعد كل استخدام </td> <td> قطعة قماش جافة </td> </tr> <tr> <td> فحص التوصيلات </td> <td> كل أسبوع </td> <td> مقياس متعدد </td> </tr> <tr> <td> استبدال مادة الامتصاص </td> <td> كل شهر </td> <td> حشوة Silica Gel </td> </tr> <tr> <td> فحص التآكل </td> <td> كل 3 أشهر </td> <td> مكبر عين </td> </tr> </tbody> </table> </div> خلاصة الخبرة: هذه اللوحة ليست مجرد أداة، بل أداة استثمارية. مع الصيانة الجيدة، يمكن استخدامها لسنوات دون فقدان الجودة. الشحن المجاني (Shupping) جعلني أحصل على 10 قطع بسعر منخفض، مما يتيح لي تجربة متنوعة. نصيحة ختامية من خبير: إذا كنت تعمل على مشاريع إلكترونية صغيرة أو متوسطة، فإن لوحات اختبار PCB بـ 400 نقطة، مع خدمة الشحن المجاني (Shupping)، تمثل أفضل استثمار ممكن. لا تقلل من أهمية الجودة، ولا تتجاهل معايير الصيانة. استخدمها بذكاء، وستكون أداة لا غنى عنها في مختبرك.
