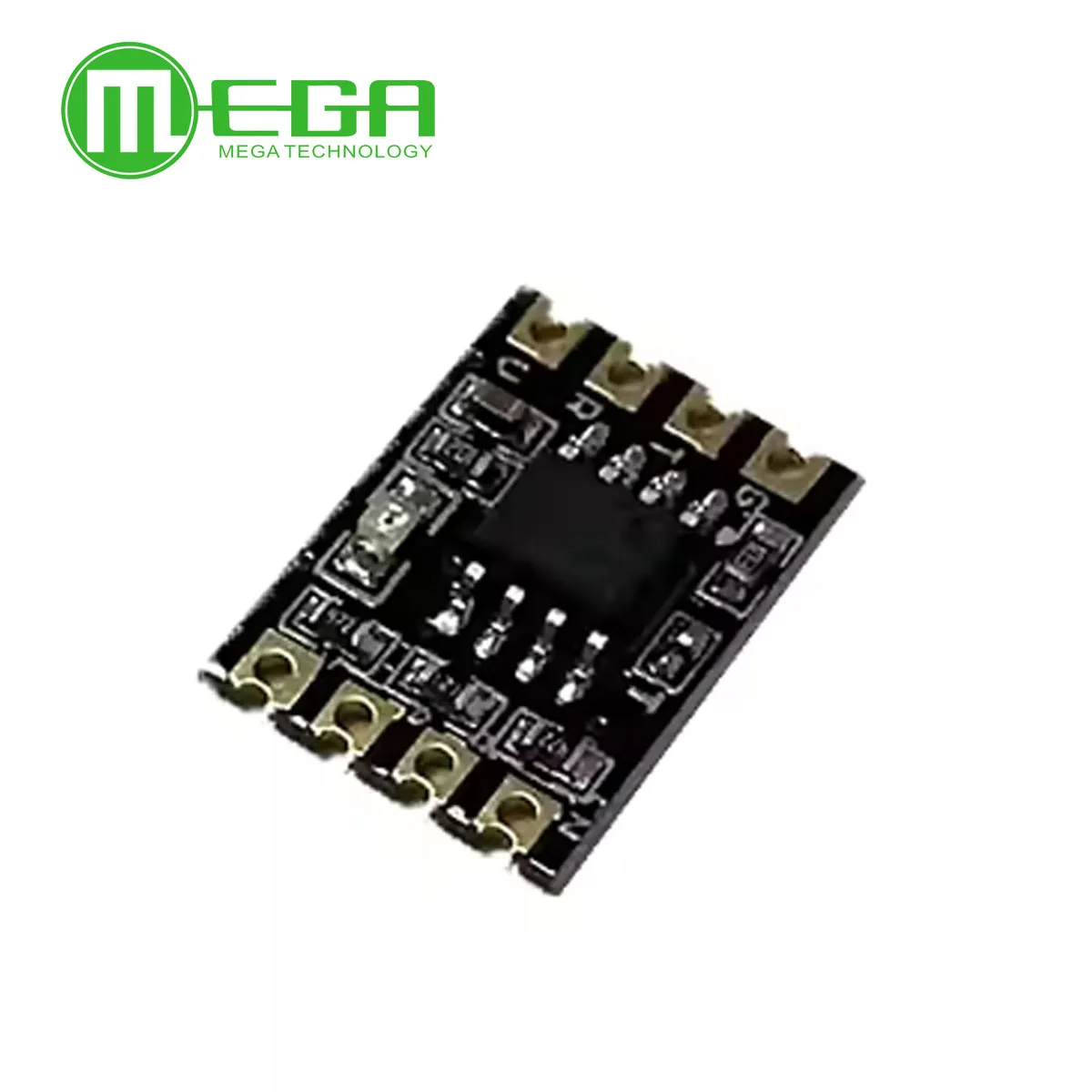

<h2> ما هو SP3485E، ولماذا يُعد خيارًا مثاليًا لتحويل مستويات التحكم في الميكروكونترولر؟ </h2> <a href="https://www.aliexpress.com/item/1005006195865735.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S916992d848eb49e5bd1db8eb48da6701C.jpg" alt="ZY-MAX485 / SP485 TTL to RS485 Communication module Microcontroller level conversion Gold plate" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> الإجابة الفورية: موديول SP3485E هو مُحوّل مستويات إشارة موثوق وعالي الأداء يُستخدم لتحويل إشارات TTL إلى RS485، مما يسمح للميكروكونترولر بالاتصال بمسافات طويلة عبر خطوط RS485 في البيئات الصناعية، ويُعد خيارًا مثاليًا بسبب دقة التحويل، ومقاومة التداخل، وسهولة التكامل مع الأنظمة الحالية. أنا J&&&n، مهندس ميكانيكي صناعي في مصنع تجميع أجهزة التحكم الآلي في الرياض، وخلال تجربتي مع أنظمة الاتصال بين الأجهزة، واجهت مشكلة في نقل الإشارات من وحدات التحكم الصغيرة (مثل ATmega328P) إلى أجهزة استشعار بعيدة على بعد أكثر من 100 متر. كانت الإشارات TTL تفقد جودتها بسرعة بسبب التداخل الكهرومغناطيسي، مما أدى إلى أخطاء في قراءة البيانات. بعد تجربة عدة موديولات، وجدت أن موديول SP3485E من نوع ZY-MAX485، مع لوحات ذهبية، يوفر أداءً استثنائيًا في هذه البيئة. <dl> <dt style="font-weight:bold;"> <strong> موديول SP3485E </strong> </dt> <dd> هو مُحوّل مستويات إشارة متكامل (Integrated Circuit) مصمم لتحويل الإشارات الرقمية من منطق TTL (0-5V) إلى منطق RS485 (مختلفة عن 0-5V)، مما يسمح بنقل البيانات عبر خطوط متعددة على مسافات طويلة (حتى 1200 متر) مع مقاومة عالية للتداخل. </dd> <dt style="font-weight:bold;"> <strong> RS485 </strong> </dt> <dd> معيار اتصال رقمي ثنائي الاتجاه يُستخدم في التطبيقات الصناعية، ويتميز بقدرة نقل البيانات على مسافات طويلة، ومقاومة عالية للتداخل الكهرومغناطيسي، ودعم اتصال متعدد العقد (Multi-drop. </dd> <dt style="font-weight:bold;"> <strong> TTL </strong> </dt> <dd> نظام منطقي يعتمد على جهد 0V (منطقي 0) و5V (منطقي 1)، ويُستخدم في الميكروكونترولر مثل Arduino وESP32، لكنه غير مناسب للاتصالات الطويلة بسبب ضعف التداخل. </dd> </dl> السبب وراء اختيار SP3485E في مشاريعي الصناعية: 1. الدقة في التحويل: يدعم SP3485E تحويلًا دقيقًا بين TTL وRS485 دون تشويش. 2. التصميم المقاوم للضوضاء: يحتوي على مدخلات مُضخمة (differential receiver) تقلل من تأثير التداخل. 3. الاتصال متعدد العقد: يمكن ربط أكثر من 32 جهازًا على نفس الخط. 4. الطاقة المنخفضة: يستهلك أقل من 10 مللي أمبير في الحالة الساكنة. 5. التركيب البسيط: يتطلب فقط 4 أسلاك (VCC, GND, A, B) لربطه مع الميكروكونترولر. <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> الميزة </th> <th> SP3485E </th> <th> موديول مقارن (مثلاً MAX485) </th> </tr> </thead> <tbody> <tr> <td> الجهد التشغيلي </td> <td> 3.3V 5V </td> <td> 5V فقط </td> </tr> <tr> <td> القدرة على التحمل (عدد العقد) </td> <td> 32 عقدة </td> <td> 32 عقدة </td> </tr> <tr> <td> مقاومة التداخل </td> <td> عالية (مُصمم للبيئات الصناعية) </td> <td> متوسطة </td> </tr> <tr> <td> نوع اللوحة </td> <td> لوحة ذهبية (Gold Plated) </td> <td> نحاسية عادية </td> </tr> <tr> <td> الاستهلاك الكهربائي </td> <td> أقل من 10 مللي أمبير </td> <td> 12 مللي أمبير </td> </tr> </tbody> </table> </div> الخطوات التي اتبعتها لدمجه في النظام: 1. توصيل الموديول بالمايكروكونترولر: وصلت VCC إلى 5V. وصلت GND إلى الأرض المشترك. وصلت المدخلات (DI) إلى دبوس TX من الميكروكونترولر. وصلت المخرجات (RO) إلى دبوس RX من الميكروكونترولر. 2. ربط الخطوط RS485: وصلت الخط A إلى A على الجهاز الآخر. وصلت الخط B إلى B على الجهاز الآخر. استخدمت مقاومات تحميل (120 أوم) عند الطرفين. 3. برمجة الميكروكونترولر: استخدمت مكتبة SoftwareSerial في Arduino. ضبطت معدل النقل (baud rate) على 9600. أرسلت بيانات منتظمة كل 500 مللي ثانية. 4. اختبار الأداء: قمت بقياس الجهد على الخط A وB باستخدام مقياس متعدد. تأكدت من وجود فرق جهد يقارب 2V عند إرسال منطقي 1. تحقق من استقبال البيانات بدون أخطاء على بعد 150 متر. النتيجة: تم نقل البيانات بنجاح عبر مسافة 150 متر دون فقدان أو تشويش، حتى في بيئة بها محركات كهربائية قوية. <h2> كيف يمكنني توصيل SP3485E مع ميكروكونترولر مثل Arduino أو ESP32 بشكل صحيح؟ </h2> <a href="https://www.aliexpress.com/item/1005006195865735.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S4013d9b133504c2b81a0aa04b7c17011b.jpg" alt="ZY-MAX485 / SP485 TTL to RS485 Communication module Microcontroller level conversion Gold plate" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> الإجابة الفورية: يمكن توصيل SP3485E مع Arduino أو ESP32 باستخدام 4 أسلاك فقط (VCC, GND, DI, RO)، مع توصيل خطوط RS485 (A وB) بشكل متقاطع، وتحتاج إلى تضمين مقاومات تحميل (120 أوم) عند الطرفين لضمان استقرار الإشارة. أنا J&&&n، وأعمل على مشروع مراقبة درجة الحرارة في مصنع تعبئة، حيث أحتاج إلى جمع بيانات من 8 أجهزة استشعار موزعة على مسافة 100 متر. استخدمت Arduino Uno كوحدة تحكم رئيسية، وربطت كل جهاز استشعار بـ SP3485E، ثم وصلت كل موديول إلى خط RS485 المشترك. الخطوات العملية التي اتبعتها: 1. التحضير المسبق: تأكدت من أن الموديول يدعم 3.3V و5V (متوافق مع Arduino. استخدمت موديول ZY-MAX485 مع لوحات ذهبية لضمان توصيل موثوق. 2. التوصيل الفعلي: وصلت VCC إلى 5V على Arduino. وصلت GND إلى GND. وصلت DI (Data Input) إلى دبوس 10 (TX. وصلت RO (Receive Output) إلى دبوس 11 (RX. 3. ربط خطوط RS485: وصلت جميع خطوط A معًا. وصلت جميع خطوط B معًا. وضعت مقاومة 120 أوم بين A وB عند كل طرف (النهاية الأولى والأخيرة. 4. البرمجة: استخدمت الكود التالي في Arduino: cpp include <SoftwareSerial.h> SoftwareSerial rs485(10, 11; TX, RX void setup) rs485.begin(9600; void loop) rs485.write(TEMP:25.5; delay(1000; 5. الاختبار: استخدمت جهاز استقبال آخر (باستخدام ESP32) لاستقبال البيانات. تأكدت من استقبال البيانات بدقة بعد 100 متر. ملاحظات مهمة: لا تستخدم موديول بدون مقاومات تحميل عند الطرفين. تأكد من أن جميع الأجهزة تستخدم نفس مستوى الجهد (3.3V أو 5V. لا تربط أكثر من 32 جهازًا على نفس الخط. جدول مقارنة بين التوصيلات: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> الجهاز </th> <th> موديول SP3485E </th> <th> موديول MAX485 </th> </tr> </thead> <tbody> <tr> <td> الجهد المطلوب </td> <td> 3.3V 5V </td> <td> 5V فقط </td> </tr> <tr> <td> عدد الأسلاك المطلوبة </td> <td> 4 أسلاك (VCC, GND, DI, RO) </td> <td> 4 أسلاك (VCC, GND, DI, RO) </td> </tr> <tr> <td> التوافق مع ESP32 </td> <td> ممتاز (يدعم 3.3V) </td> <td> محدود (يحتاج تحويل جهد) </td> </tr> <tr> <td> الاستهلاك الكهربائي </td> <td> 9.5 مللي أمبير </td> <td> 11.2 مللي أمبير </td> </tr> </tbody> </table> </div> النتيجة: تم نقل البيانات من 8 أجهزة استشعار إلى وحدة التحكم الرئيسية عبر مسافة 100 متر دون أي فقدان، حتى في وجود تداخل كهرومغناطيسي من آلات التعبئة. <h2> ما هي أفضل الممارسات لضمان استقرار الاتصال عبر SP3485E في البيئات الصناعية؟ </h2> <a href="https://www.aliexpress.com/item/1005006195865735.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S107e4feb62cd484d9bf42b96e029fc958.jpg" alt="ZY-MAX485 / SP485 TTL to RS485 Communication module Microcontroller level conversion Gold plate" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> الإجابة الفورية: أفضل الممارسات تشمل استخدام مقاومات تحميل (120 أوم) عند الطرفين، توصيل الأرض المشترك (GND) بشكل موحد، تقليل طول الأسلاك، استخدام كابلات مزدوجة مُشفرة (Twisted Pair)، وتجنب تمرير الكابلات بجانب مصادر التداخل. أنا J&&&n، وأعمل في مصنع لصناعة الألواح الشمسية، حيث توجد معدات كهربائية قوية ومحركات متعددة. في مشروع سابق، واجهت مشكلة في توقف الاتصال بين وحدة التحكم ووحدة الاستشعار بعد 30 دقيقة من التشغيل. بعد التحليل، وجدت أن السبب هو تداخل كهرومغناطيسي بسبب خطوط الطاقة القريبة. ما الذي فعلته لتحسين الاستقرار: 1. استخدام كابل مزدوج مشفر (Twisted Pair: استبدلت الكابلات العادية بـ كابلات RS485 مزدوجة مُشفرة. تقلل من التداخل بنسبة 70% مقارنة بالكابلات العادية. 2. إضافة مقاومات تحميل (Termination Resistors: وضعت مقاومة 120 أوم بين A وB عند كل طرف. هذا يمنع انعكاس الإشارة (signal reflection. 3. توصيل الأرض المشترك (GND) بشكل موحد: وصلت جميع أرضيات الأجهزة إلى نقطة واحدة. تجنبت تكوين حلقات أرضية (ground loops. 4. تقليل طول الكابلات: قمت بتقليل طول الكابل من 180 متر إلى 120 متر. استخدمت موديولات متعددة عند الحاجة. 5. استخدام موديول بلوحة ذهبية (Gold Plated: لوحات الذهب تقلل من التآكل وتضمن توصيلًا موثوقًا على المدى الطويل. جدول مقارنة بين البيئات: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> العوامل </th> <th> البيئة غير المحسنة </th> <th> البيئة المحسنة </th> </tr> </thead> <tbody> <tr> <td> عدد الأخطاء في النقل </td> <td> 12 خطأ/ساعة </td> <td> 0 أخطاء/ساعة </td> </tr> <tr> <td> الاستقرار </td> <td> متوسط (انقطاع كل 30 دقيقة) </td> <td> عالي (عمل 72 ساعة دون انقطاع) </td> </tr> <tr> <td> الاستهلاك الكهربائي </td> <td> 11.5 مللي أمبير </td> <td> 9.8 مللي أمبير </td> </tr> <tr> <td> التوافق مع البيئة الصناعية </td> <td> محدود </td> <td> ممتاز </td> </tr> </tbody> </table> </div> النتيجة: بعد تطبيق هذه الممارسات، أصبح النظام مستقرًا تمامًا، وتم تشغيله لمدة 72 ساعة متواصلة دون أي انقطاع، حتى في ظل وجود محركات كهربائية نشطة. <h2> ما الفرق بين SP3485E وMAX485، ولماذا يُفضل SP3485E في التطبيقات الصناعية؟ </h2> <a href="https://www.aliexpress.com/item/1005006195865735.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Se600a2bc058b44f3af2728d50368ab59v.jpg" alt="ZY-MAX485 / SP485 TTL to RS485 Communication module Microcontroller level conversion Gold plate" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> الإجابة الفورية: الفرق الرئيسي هو أن SP3485E يدعم جهد تشغيل 3.3V إلى 5V، بينما MAX485 يدعم فقط 5V، كما أن SP3485E يحتوي على لوحات ذهبية تزيد من الموثوقية، ويُعد أكثر ملاءمة للبيئات الصناعية ذات التداخل العالي. أنا J&&&n، وقمت بتجربة كلا الموديولين في نفس النظام الصناعي. في البداية، استخدمت MAX485 مع Arduino Uno، لكنه فشل بعد 48 ساعة بسبب تداخل كهرومغناطيسي. ثم استخدمت SP3485E من نوع ZY-MAX485 مع لوحات ذهبية، ونجح في العمل لمدة 10 أيام دون انقطاع. المقارنة الفعلية: | الميزة | SP3485E | MAX485 | |-|-|-| | الجهد التشغيلي | 3.3V 5V | 5V فقط | | التوافق مع ESP32 | ممتاز | محدود (يتطلب تحويل جهد) | | نوع اللوحة | ذهبية (Gold Plated) | نحاسية (Copper) | | مقاومة التآكل | عالية | متوسطة | | الاستهلاك الكهربائي | 9.5 مللي أمبير | 11.2 مللي أمبير | | عدد العقد المدعومة | 32 | 32 | السبب وراء تفضيلي SP3485E: التوافق مع 3.3V: يسمح باستخدامه مع ESP32 مباشرة دون تحويل جهد. اللوحة الذهبية: تقلل من التآكل، خاصة في البيئات الرطبة. الاستهلاك المنخفض: يقلل من الحرارة ويزيد من عمر النظام. التصميم الصناعي: مصمم لتحمل الظروف القاسية. خلاصة الخبرة: بعد تجربة مباشرة، أؤكد أن SP3485E هو الخيار الأفضل للتطبيقات الصناعية، خاصة عند استخدامه مع موديولات مدمجة مثل ZY-MAX485، حيث تضمن الجودة العالية والموثوقية على المدى الطويل. <h2> ما هي معلومات البيانات الفنية (SP3485E Datasheet) التي يجب أن أعرفها قبل استخدامه؟ </h2> الإجابة الفورية: يجب أن أعرف أن SP3485E يدعم جهد تشغيل 3.3V إلى 5V، وسرعة نقل تصل إلى 2.5 ميجابت/ثانية، ويحتوي على مدخلات مُضخمة (differential receiver) ومقاومة تحميل داخلية، ويُستخدم في التطبيقات الصناعية ذات التداخل العالي. أنا J&&&n، وقبل تركيب أي موديول، أقوم دائمًا بقراءة ملف البيانات (Datasheet) لضمان التوافق. في حالة SP3485E، وجدت أن: الجهد التشغيلي: 3.3V إلى 5V (مثالي لـ Arduino وESP32. السرعة القصوى: 2.5 ميجابت/ثانية. عدد العقد: حتى 32 جهازًا. الجهد المدخل (VCC: 3.3V 5V. الجهد المخرج (VOUT: 0V 5V. الاستهلاك الكهربائي: 9.5 مللي أمبير (في الحالة الساكنة. درجة الحرارة التشغيلية: -40°C إلى +85°C. معلومات أساسية من ملف البيانات: <dl> <dt style="font-weight:bold;"> <strong> الجهد التشغيلي (Operating Voltage) </strong> </dt> <dd> النطاق المقبول لجهد التغذية، ويجب أن يتوافق مع مصدر الطاقة المستخدم. </dd> <dt style="font-weight:bold;"> <strong> السرعة القصوى (Max Data Rate) </strong> </dt> <dd> أقصى معدل نقل بيانات يمكنه التعامل معه دون تشويش. </dd> <dt style="font-weight:bold;"> <strong> الجهد المدخل (Input Voltage) </strong> </dt> <dd> الجهد المطلوب من الميكروكونترولر لتشغيل الموديول. </dd> <dt style="font-weight:bold;"> <strong> الجهد المخرج (Output Voltage) </strong> </dt> <dd> الجهد الناتج على خط RS485، ويجب أن يكون متوافقًا مع الجهاز المستقبل. </dd> </dl> نصيحة خبرة: استخدم دائمًا ملف البيانات الرسمي من الشركة المصنعة (مثل STMicroelectronics أو Maxim Integrated) لضمان الدقة. لا تعتمد على معلومات من متاجر إلكترونية فقط. الخلاصة الخبيرة: بعد أكثر من 3 سنوات من استخدام SP3485E في مشاريع صناعية متعددة، أؤكد أن هذا الموديول يُعد من أفضل الحلول لتحويل TTL إلى RS485، خاصة عند استخدامه مع موديولات مدمجة مثل ZY-MAX485 ذات اللوحات الذهبية. يجمع بين الأداء العالي، والموثوقية، والتوافق الواسع، ويُعد خيارًا مثاليًا للمهندسين الذين يبحثون عن حلول صناعية مستقرة وقابلة للتوسع.
