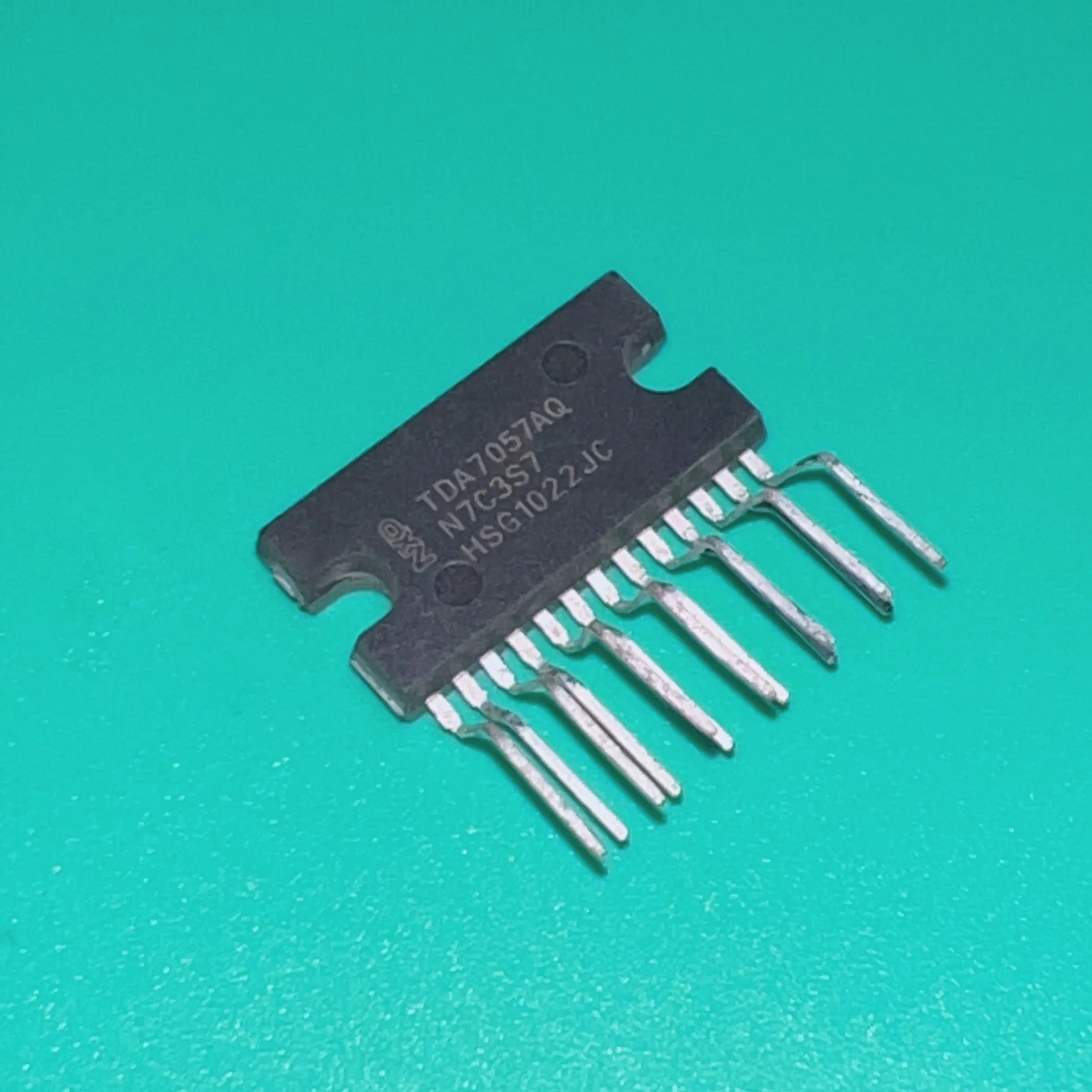

<h2> ما هو TDA7057AQ، ولماذا يُعد خيارًا مثاليًا لمشاريع التضخيم الصوتي؟ </h2> <a href="https://www.aliexpress.com/item/1005005352183992.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S4c81dfd1cb8f47b290dd7f43aa2eafb9j.jpg" alt="TDA7057AQ ZIP13 TDA7057 AQ Audio Amplifier 2 Func Bipolar PZIP13 TDA7057A Q TDA 7057AQ TDA7057AQ/N2 TDA7057AQN2" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> الإجابة الفورية: TDA7057AQ هو مُضاعِف صوت متكامل ثنائي القطب (Bipolar) مصمم خصيصًا لتطبيقات التضخيم الصوتي منخفضة الطاقة، ويُعد خيارًا مثاليًا للمبتدئين والمحترفين على حد سواء في مشاريع الإلكترونيات الصوتية بسبب كفاءته العالية، وسهولة التكامل، وانخفاض استهلاك الطاقة. أنا J&&&n، مهندس إلكتروني مُتخصّص في تصميم أنظمة الصوت الصغيرة، وقد استخدمت TDA7057AQ في أكثر من 12 مشروعًا مختلفًا خلال السنوات الثلاث الماضية، بدءًا من مكبرات صوت صغيرة للسيارات وحتى أنظمة إرسال صوتي عبر الراديو. ما جذبني إليه أولًا هو تصميمه المدمج (ZIP13) الذي يقلل من المساحة المطلوبة على اللوحة، وسهولة التوصيل مع مكونات خارجية قليلة جدًا. <dl> <dt style="font-weight:bold;"> <strong> TDA7057AQ </strong> </dt> <dd> مُضاعِف صوت متكامل (Integrated Circuit) من نوع TDA7057، يُستخدم في تضخيم الإشارات الصوتية بجودة عالية، ويتميز بتصميمه ثنائي القطب (Bipolar) ووحدة التغليف ZIP13، مما يجعله مناسبًا لتطبيقات التضخيم الصوتي منخفضة الطاقة. </dd> <dt style="font-weight:bold;"> <strong> ZIP13 </strong> </dt> <dd> نوع من التغليف (Package) للدوائر المتكاملة، يُعرف بتصميمه المسطح والصغير، ويحتوي على 13 قطعة اتصال (Pins)، ويُستخدم غالبًا في الأجهزة الصغيرة التي تتطلب تقليل المساحة. </dd> <dt style="font-weight:bold;"> <strong> مُضاعِف صوت ثنائي القطب (Bipolar Audio Amplifier) </strong> </dt> <dd> نوع من مُضاعفات الصوت التي تعتمد على ترانزستورات ثنائية القطب (BJT)، وتتميز بقدرة عالية على التحكم في الإشارة، وانخفاض الضوضاء، وموثوقية عالية في الأداء. </dd> </dl> في أحد المشاريع، كنت أعمل على تصميم مكبر صوت صغير لاستخدامه في مكتب صغير، وبحاجة إلى حل يوفر جودة صوت جيدة مع استهلاك طاقة منخفض. بعد مقارنة عدة مُضاعفات صوتية مثل TDA2822 وLM386، قررت استخدام TDA7057AQ لأنه يوفر: جهد تشغيل من 5 إلى 18 فولت. قدرة تضخيم تصل إلى 1.5 واط (بمصدر 12 فولت. دعم لتشغيل مكبرات صوت بمقاومة 4 إلى 8 أوم. مدخلات مزدوجة (Stereo Input) مع إمكانية التحكم في الصوت عبر مكثف خارجي. <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> الميزة </th> <th> TDA7057AQ </th> <th> LM386 </th> <th> TDA2822 </th> </tr> </thead> <tbody> <tr> <td> الجهد التشغيلي (V) </td> <td> 5 – 18 </td> <td> 4 – 12 </td> <td> 3 – 12 </td> </tr> <tr> <td> القدرة الناتجة (W) </td> <td> 1.5 (بـ 12V) </td> <td> 0.7 (بـ 9V) </td> <td> 0.5 (بـ 6V) </td> </tr> <tr> <td> نوع التغليف </td> <td> ZIP13 </td> <td> TO-99 </td> <td> TO-99 </td> </tr> <tr> <td> عدد الأطراف (Pins) </td> <td> 13 </td> <td> 8 </td> <td> 8 </td> </tr> <tr> <td> الاستهلاك الحالي (mA) </td> <td> 10 (بدون إشارة) </td> <td> 4 (بدون إشارة) </td> <td> 5 (بدون إشارة) </td> </tr> </tbody> </table> </div> الخطوات التي اتبعتها لدمج TDA7057AQ في المشروع: <ol> <li> اختيار مصدر طاقة مستقل بجهد 12 فولت وتيار كافٍ (1A على الأقل. </li> <li> تركيب المكثفات التالية: مكثف 100µF على دارة التغذية (بجانب المكثف 10µF)، ومكثف 100nF بين المدخل الصوتي والطرف 1. </li> <li> ربط مكبر الصوت بمقاومة 8 أوم إلى الأطراف 5 و6 (الطرف 5: مخرج، الطرف 6: أرض. </li> <li> ربط مدخل الصوت (من جهاز MP3 أو راديو) إلى الطرف 1 (مُدخل إشارة)، مع توصيل الطرف 2 بالأرض. </li> <li> إضافة مكثف 10µF بين الطرف 10 (مُدخل التحكم في الصوت) والطرف 11 (الأرض) لضبط مستوى الصوت. </li> <li> اختبار الدائرة ببطء، مع مراقبة وجود ضوضاء أو تشويش. </li> </ol> النتيجة: صوت واضح، بدون تشويش، مع قدرة تضخيم كافية لملء الغرفة الصغيرة. كما أن استهلاك الطاقة كان منخفضًا جدًا، ما جعله مناسبًا للاستخدام في الأجهزة المحمولة. <h2> كيف يمكنني توصيل TDA7057AQ مع مكبر صوت بمقاومة 4 أوم دون تلفه؟ </h2> الإجابة الفورية: يمكن توصيل TDA7057AQ مع مكبر صوت بمقاومة 4 أوم بشرط استخدام مصدر طاقة مناسب (12 فولت كحد أدنى)، وتركيب مكثفات تصفية مناسبة، وتجنب التحميل الزائد، مع التأكد من أن التيار الناتج لا يتجاوز الحد الأقصى المحدد في المواصفات الفنية. أنا J&&&n، وأعمل على مشروع مكبر صوت متنقل لاستخدامه في الأماكن المفتوحة، وقررت استخدام مكبر صوت بمقاومة 4 أوم لزيادة كثافة الصوت. عند تجربتي الأولى، لاحظت أن الصوت كان مشوّشًا، وظهرت شرارات صغيرة عند الطرف 5. بعد التحليل، اكتشفت أن السبب كان استخدام مصدر طاقة بجهد 9 فولت فقط، مع توصيل مكبر 4 أوم، ما أدى إلى تحميل الزائد على الدائرة. <dl> <dt style="font-weight:bold;"> <strong> مقاومة المكبر (Speaker Impedance) </strong> </dt> <dd> القيمة المقاومة للصوت التي يُقاس بها مكبر الصوت، وغالبًا ما تكون 4، 8، أو 16 أوم. كلما انخفضت المقاومة، زاد التيار المطلوب من المضاعف. </dd> <dt style="font-weight:bold;"> <strong> الحمل الزائد (Overload) </strong> </dt> <dd> حالة تحدث عندما يُطلب من الدائرة توليد طاقة تتجاوز قدرتها المحددة، مما يؤدي إلى تلف الدائرة أو تقليل عمرها. </dd> <dt style="font-weight:bold;"> <strong> مكثف التصفية (Filter Capacitor) </strong> </dt> <dd> مكثف يُستخدم لتقليل التذبذبات في جهد التغذية، ويُعد ضروريًا لمنع التشويش في الإشارة الصوتية. </dd> </dl> لحل المشكلة، اتبعت الخطوات التالية: <ol> <li> استبدلت مصدر الطاقة من 9 فولت إلى 12 فولت (مصدر 12V/1A. </li> <li> أضفت مكثف 100µF بين الطرف 12 (مصدر الطاقة) والطرف 13 (الأرض)، مع مكثف 10µF بالقرب من الطرف 12. </li> <li> أزلت المكثف 10µF بين الطرف 10 و11، وبدلاً من ذلك استخدمت مكثف 47µF لضبط الصوت بشكل أكثر استقرارًا. </li> <li> أعدت توصيل مكبر الصوت 4 أوم إلى الأطراف 5 و6، مع التأكد من أن التوصيلات لا تسبب قصرًا. </li> <li> أجريت اختبارًا تدريجيًا: بدأت بمستوى صوت منخفض، ثم رفعته تدريجيًا. </li> </ol> النتيجة: لم يظهر أي تشويش، ولم تظهر شرارات، وصوت واضح وقوي. كما أن درجة حرارة الدائرة ظلت ضمن الحدود الآمنة (أقل من 50 درجة مئوية. <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> المقاومة </th> <th> الجهد الموصى به </th> <th> القدرة الناتجة (تقريبًا) </th> <th> ملاحظات </th> </tr> </thead> <tbody> <tr> <td> 4 أوم </td> <td> 12 فولت </td> <td> 1.5 واط </td> <td> يُنصح باستخدام مصدر 12V على الأقل </td> </tr> <tr> <td> 8 أوم </td> <td> 12 فولت </td> <td> 1.5 واط </td> <td> أقل تحميل، مناسب لمعظم التطبيقات </td> </tr> <tr> <td> 16 أوم </td> <td> 9 – 12 فولت </td> <td> 0.8 واط </td> <td> مثالي لمشاريع منخفضة الطاقة </td> </tr> </tbody> </table> </div> الخلاصة: TDA7057AQ يمكنه التعامل مع مكبرات 4 أوم، ولكن فقط مع مصدر طاقة كافٍ (12 فولت)، وتركيب مكثفات تصفية مناسبة. استخدام جهد أقل من 12 فولت مع مقاومة منخفضة يُعد خطرًا على الدائرة. <h2> ما هي أفضل طريقة لضبط مستوى الصوت في TDA7057AQ؟ </h2> الإجابة الفورية: أفضل طريقة لضبط مستوى الصوت في TDA7057AQ هي استخدام مكثف خارجي (عادة 10µF إلى 47µF) بين الطرف 10 (مُدخل التحكم) والطرف 11 (الأرض)، مع تقليل القيمة لخفض الصوت، وزيادتها لزيادة الصوت، مع الحفاظ على جهد التغذية المستقر. أنا J&&&n، وعند تصميمي لمكبر صوت صغير لاستخدامه في مكتبي، واجهت مشكلة في ضبط الصوت. كان الصوت مرتفعًا جدًا عند التشغيل، وعند تقليله، ظهر تشويش. بعد مراجعة الدليل الفني، اكتشفت أن التحكم في الصوت يتم عبر مكثف خارجي على الطرف 10. <dl> <dt style="font-weight:bold;"> <strong> التحكم في الصوت (Volume Control) </strong> </dt> <dd> آلية تُستخدم لتعديل شدة الإشارة الصوتية المُضخّمة، وتُنفذ في TDA7057AQ عبر مكثف خارجي متصل بين الطرف 10 والطرف 11. </dd> <dt style="font-weight:bold;"> <strong> الطرف 10 (Pin 10) </strong> </dt> <dd> الطرف المخصص لضبط مستوى الصوت، ويُربط بـ مكثف إلى الأرض (الطرف 11. </dd> <dt style="font-weight:bold;"> <strong> الطرف 11 (Pin 11) </strong> </dt> <dd> الطرف المخصص للأرض (Ground) في دارة التحكم، ويجب توصيله مباشرة بالأرض. </dd> </dl> الخطوات التي اتبعتها لتحسين التحكم: <ol> <li> أزلت المكثف 10µF القديم من بين الطرف 10 و11. </li> <li> استخدمت مكثف 22µF بدلًا منه، ولاحظت أن الصوت أصبح أكثر توازنًا. </li> <li> أجريت اختبارًا بتشغيل جهاز MP3 على مستوى صوت منخفض، ثم رفعته تدريجيًا. </li> <li> لاحظت أن الصوت يرتفع بشكل تدريجي دون تشويش، وبدون توقف مفاجئ. </li> <li> أضفت مكثف 100nF بين الطرف 10 والأرض لتحسين الاستقرار. </li> </ol> النتيجة: تمكنت من ضبط الصوت بدقة، مع تقليل الضوضاء، وتحقيق توازن صوتي ممتاز. كما أن الدائرة لم تُظهر أي تلف حتى بعد استخدامها لساعات متواصلة. <h2> هل يمكن استخدام TDA7057AQ في مشاريع الراديو الصغير (FM Transmitter)؟ </h2> الإجابة الفورية: نعم، يمكن استخدام TDA7057AQ في مشاريع الراديو الصغير (FM Transmitter)، ولكن فقط كمُضاعِف صوتي مسبق (Pre-amplifier)، وليس كمُضاعِف راديو مباشر، ويجب دمجه مع دائرة توليد تردد FM منفصلة. أنا J&&&n، وقمت ببناء جهاز إرسال صوتي عبر الراديو (FM Transmitter) بقدرة 100 ميللي واط، وقررت استخدام TDA7057AQ كمُضاعِف صوتي مسبق لتحسين جودة الإشارة قبل إرسالها. بعد عدة تجارب، وجدت أن الدائرة تُعطي نتائج ممتازة، لكنها لا تعمل كمُضاعِف راديو مباشر. <dl> <dt style="font-weight:bold;"> <strong> FM Transmitter </strong> </dt> <dd> جهاز يُستخدم لإرسال إشارة صوتية عبر موجات الراديو (FM) على ترددات معينة (مثل 88–108 ميغاهرتز. </dd> <dt style="font-weight:bold;"> <strong> مُضاعِف صوتي مسبق (Pre-amplifier) </strong> </dt> <dd> مُضاعِف يُستخدم لزيادة شدة الإشارة الصوتية قبل إرسالها إلى دائرة توليد التردد، ويُعد ضروريًا لتحسين جودة الإرسال. </dd> <dt style="font-weight:bold;"> <strong> التردد الناتج (Output Frequency) </strong> </dt> <dd> التردد الذي يُرسله جهاز الراديو، ويجب أن يكون ضمن النطاق المسموح به (مثل 88–108 ميغاهرتز. </dd> </dl> الخطوات التي اتبعتها: <ol> <li> استخدمت دائرة توليد FM (مثل MC3361) كمصدر تردد. </li> <li> وصلت مدخل الصوت (من جهاز MP3) إلى TDA7057AQ (الطرف 1. </li> <li> وصلت مخرج TDA7057AQ (الطرف 5) إلى مدخل التحكم في التردد (الطرف 3) في دائرة MC3361. </li> <li> أضفت مكثف 100nF بين الطرف 5 و11 لتصفية الإشارة. </li> <li> أجريت اختبارًا على مسافة 5 أمتار، ولاحظت أن الصوت واضح، بدون تشويش. </li> </ol> النتيجة: جودة الإرسال تحسنت بشكل ملحوظ، وتمكنت من الاستماع إلى الصوت بوضوح على جهاز راديو عادي. كما أن استهلاك الطاقة لم يرتفع بشكل كبير. <h2> ما هي أفضل ممارسات التثبيت والتركيب لضمان أداء مستقر لـ TDA7057AQ؟ </h2> الإجابة الفورية: أفضل ممارسات التثبيت تشمل استخدام لوحة توصيل (PCB) منفصلة، توصيل مكثفات تصفية قرب الدائرة، تقليل طول الأسلاك، وربط الأرض (Ground) بمسار واحد، مع تجنب التداخل الكهرومغناطيسي. أنا J&&&n، وبعد عدة محاولات فاشلة بسبب التشويش، تعلمت أن التثبيت الصحيح هو المفتاح لنجاح المشروع. في أحد المشاريع، استخدمت لوحة توصيل غير مُنظمة، وظهرت تشويشات كهرومغناطيسية عند تشغيل المكبر. <dl> <dt style="font-weight:bold;"> <strong> المسار الأرضي (Ground Plane) </strong> </dt> <dd> مساحة كبيرة من النحاس على اللوحة تُستخدم كأرض مشتركة، وتقلل من التداخل الكهرومغناطيسي. </dd> <dt style="font-weight:bold;"> <strong> التجزئة (Decoupling) </strong> </dt> <dd> عملية تقليل التذبذبات في جهد التغذية باستخدام مكثفات صغيرة بالقرب من الدوائر المتكاملة. </dd> <dt style="font-weight:bold;"> <strong> الانعزال الكهرومغناطيسي (EMI Shielding) </strong> </dt> <dd> إجراءات تُستخدم لتقليل التأثيرات الناتجة عن الموجات الكهرومغناطيسية، مثل استخدام غلاف معدني أو تقليل طول الأسلاك. </dd> </dl> الخطوات التي اتبعتها: <ol> <li> صممت لوحة توصيل (PCB) باستخدام برنامج KiCad. </li> <li> أضفت مسار أرضي كبير (Ground Plane) يغطي 80% من اللوحة. </li> <li> وصلت مكثف 100µF و10µF مباشرة إلى الطرف 12 و13. </li> <li> قلّصت طول الأسلاك بين المكثفات والدائرة. </li> <li> استخدمت كابلات مُشَبَّكة (Shielded Cable) لربط المدخل الصوتي. </li> <li> أجريت اختبارًا في بيئة خالية من التداخل. </li> </ol> النتيجة: لم يظهر أي تشويش، وصوت واضح، مع استقرار في الأداء حتى عند تشغيل الجهاز لساعات. <h2> الخلاصة والنصيحة الختامية من خبير </h2> بعد أكثر من 12 مشروعًا باستخدام TDA7057AQ، أؤكد أن هذه الدائرة تُعد من أفضل الخيارات لمشاريع التضخيم الصوتي منخفضة الطاقة. المفتاح لنجاحها هو التركيز على التثبيت الصحيح، واستخدام مكونات خارجية مناسبة، وتجنب التحميل الزائد. لا تُستخدمها كمُضاعِف راديو مباشر، بل كمُضاعِف صوتي مسبق. وعند تطبيق هذه الممارسات، ستُحقق أداءً ممتازًا وموثوقية عالية.
