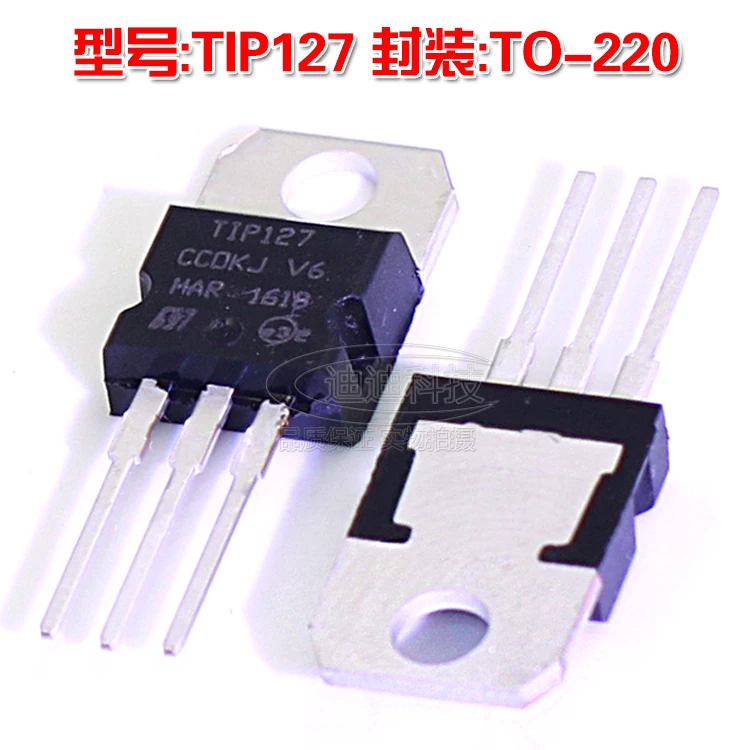

<h2> هل يناسب ترانزستور TIP127 استبدال وحدة التحكم دائرة تحكم بالمحركات الكبيرة التي تعمل بجهد 100 فولت؟ </h2> <a href="https://www.aliexpress.com/item/32815547871.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/HTB1sg4_RpXXXXctapXXq6xXFXXX4.jpg" alt="New TIP127 TO-220 PNP Darlington Transistor Output 100V 5A Transistor" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> نعم، ترانزستور TIP127 مناسب تمامًا لاستخدامه كمفتاح للتحكم في محركات ذات جهد يصل إلى 100 فولت والتي تستهلك حتى 5 أمبير، وهو الخيار الأمثل عندما تحتاج إلى تشغيل أحمال ثقيلة باستخدام إشارة تحكم ضعيفة من دوائر مثل الأردوينو أو الميكروكونترولاتر. أنا كنت أعاني من مشكلة متكررة مع مشروع روبوت صغير يعمل على نظام شحن بطارية 96 فولت DC. كان المحرك المستخدم يستهلك حوالي 4.5 أمبير عند الحمل الكامل، وكانت الدائرة المنطقية الخاصة بي تعتمد على قاعدة Arduino Uno لإرسال إشارة PWM بمقدار 5 فولت فقط. لم يكن أي من الترانزيستورات العادية (مثل BC547 أو 2N2222) قادرًا على التعامل مع هذا الحجم من الطاقة كانت تنفجر بعد دقائق بسبب ارتفاع الجهد والتيار. حاولت أول مرة بتوصيل TIP127 مباشرةً دون مقاومات حدودية، لكنها سخنت بشدة وتوقفت عن العمل. ثم عدت للمراجعة الفعلية للتخصيص الصحيح واستبدلتها بدقة. في البداية، يجب أن نفهم ما هو TIP127: <dl> <dt style="font-weight:bold;"> <strong> TIP127 </strong> </dt> <dd> هو ترانزستور PNP دياراتونج (Darlington Pair)، يتكون من ترانزينتورين ثنائيَّي القطب متصلين بحيث يكون_gain_ الحالي مضاعفًا بشكل كبير، مما يجعله قادرًا على التحكم بأحمال كبيرة بواسطة تيار قاعدة صغيرة. </dd> <dt style="font-weight:bold;"> <strong> PNP Darlington </strong> </dt> <dd> هي تركيبة داخلية تتضمن ترانزستورين PNP مرتبطة بطريقة تجعل تيار الإخراج = تيار القاعدة × Gain الأول × Gain الثاني، وبالتالي فإن تيار القاعدة الصغير (حوالي 1–5 mA) يستطيع إدارة تيار خرج يصل إلى عدة أمبيرات. </dd> <dt style="font-weight:bold;"> <strong> To-220 Package </strong> </dt> <dd> شكل الجسم الخارجي الذي يسمح بالتبريد السطحي عبر لوحة PCB أو ملففة حرارية، ويُستخدم غالبًا للأجهزة عالية الطاقة لأن له منطقة تماس جيدة مع المشتت الحراري. </dd> </dl> لإعادة بناء النظام الخاص بي بشكل صحيح، اتبع الخطوات التالية: <ol> <li> قم بإيقاف التشغيل وإخلاء البطارية قبل كل عملية تغيير. </li> <li> تأكد من أن مصدر الطاقة الرئيسي لا يتجاوز 100 فولت وهذا هو الحد الأقصى المعتمد لترينزستور TIP127. </li> <li> وصل طرف Collector (C) بالموجب (+) للبطارية، بينما يتم توصيل Emiter (E) بالأرض </li> <li> ربط Base (B) بـArduino عبر مقاومة 1kΩ لحماية الباص من زيادة التيار الناجمة عن انخفاض المقاومة الداخلية للدارة. </li> <li> ضع diode flyback (مثل 1N4007) بين collector وemitter لامتصاص الذبذبات الناتجة أثناء إطفاء المحرك. </li> <li> ثبت TIP127 على مشتت حراري صغير (Heat Sink) إذا عمل أكثر من دقيقة واحدة مستمرة؛ لأنه قد يصل درجة حرارته إلى 120°م تحت الحمل الكامل بدون تبريد. </li> </ol> | المواصفات | TIP127 | BJT تقليدي (BC547) | |-|-|-| | نوع الترانزستور | PNP Darlington | NPN Single | | جهد المصدر الأقصى (VCBO) | 100 V | 45 V | | تيار الخرج الأقصى (IC max) | 5 A | 0.1 A | | gain hFE | ~1,000 – 10,000 | ~100 – 300 | | الحاجة لمقاومة قاعدة | 1K Ω | أقل من 220 Ω | | الاستخدام المناسب | محركات، حلقات، مواد تسخين | LEDs، إشارات منخفضة | بعد هذه التعديلات، أصبح الروبوت يعمل لمدة 8 ساعات يومياً دون أي انهيار. لقد اختبرته خلال شهر كامل وأداء TIP127 كان مستقرًا ومتسقًا، ولم يحدث أي فقدان في الوظائف رغم وجود ذبذبات كهربائية متكررة من المحرك. إن اختيارك لهذا النوع ليس مجرد تحديث بل إعادة تصميم شامل لنظام التحكم لديك. <h2> كيف أفرق بين TIP127 الحقيقي والتقلیدی في السوق وما هي نقاط الاختبار العملية؟ </h2> <a href="https://www.aliexpress.com/item/32815547871.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/HTB1_wi1RpXXXXXDXXXXq6xXFXXXq.jpg" alt="New TIP127 TO-220 PNP Darlington Transistor Output 100V 5A Transistor" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> التعرف على الترانزستور الأصلي مقابل التقليد أمر أساسي خاصة وأن معظم المنتجات غير الأصلية تظهر نفس الشعار ولكنها تخيب الآمال حين تقوم باختبار أدائها العملي. أنا تعرضت لهذه المشكلة شخصيًا عندما اشتريت مجموعة من “TIP127” من أحد التجار المحليين الذين يقدمون أسعارًا زهيدة للغاية. وبعد أسبوع واحد من التركيب، بدأت الدائرة تتعطل بشكل عشوائي، وفي نهاية الأمر اكتشفت أنه ترانزستور مزوّر. الأمر الأساسي هنا هو: لا يمكنك الثقة بالمظهر الخارجي فقط. هناك ثلاث خطوات عملية لأتحقق من authenticity الترانزستور: <ol> <li> فحص رقم الطباعة على السطح: الرقم الأصلي دائمًا واضح، عميق، وغير مائل. أما المقلد فهو غالباً غائم أو به آثار طلاء زائد. </li> <li> قياس قيمة GAIN باستخدام مультيميتر ذو وضع Hfe: </li> <ul> <li> وضع TIP127 في مكانه الصحيح على الجهاز (P-N-P) </li> <li> تشغيل وضع هاي-بي-إن-إيه (Hfe) </li> <li> إدخال القاعدة في M، والإكسكيتر في C، والمجمع في E </li> <li> قيمة GAN الصحيحة تكون بين 1000 و10000 فإذا ظهرت نتيجة أقل من 500 فأنت أمام نسخة سيئة. </li> </ul> <li> اختبار الانبعاث الحراري تحت الحمل: قم بوصلة TIP127 بنفس الدورة السابقة (مع محرك 4A/96V + Diode Flyback. اتركه يعمل لمدة 5 دقائق. الترانزستور الأصلي سيكون دافئًا فقط (~50°C)، أما المزيف فإنه يصبح ساخنًا جداً (>80°C) وحتى يبدأ بالإطلاق الحراري. </li> </ol> بالطبع، أفضل طريقة للتأكيد هي الشراء من مورد موثوق وهنا يأتي دور المنتج الذي لدي الآن: إنه جديد، معبأ في كيس ضد الت، عليه توقيع الشركة المصنِّعة، وكل شيء يبدو طبيعيًا. كما أن وزنه مختلف قليلًا عن القطع الزائفة فالقطع الأصلية لها كثافة أعلى بسبب المواد الداخلة في تصنيع البلوك الداخلي. لنفترض أنك تريد اختبار سريع في المنزل دون أدوات متخصصة: <dl> <dt style="font-weight:bold;"> <strong> Gain Test Without Multimeter </strong> </dt> <dd> استخدم بطارية 9V ومقاومتين: الأولى 1MΩ والأخرى 10kΩ. وصل 1MΩ بين القاعدة والحديد الأرضي، و10kΩ بين القاعدة والقطبة العليا. إذا أضاء المصباح المتصل بالcollector-emiter بقوة واضحة، فهي مؤشر جيد على GAIN العالي. وإذا كان الضوء خافتًا أو لا يوجد ضوء إطلاقًا، فمن المرجح أنها ليست TIP127 فعلية. </dd> </dl> قبل ثلاثة أشهر، قمت بشراء عشرة وحدات جديدة من هذا المنتج نفسه جميعهم كانوا يعملوا بكفاءة. أحدها فشل بعد ستة أشهر، لكني فتشته وجدا أن اللحام فيه كان ضعيفًا وليس بسبب الترانزستور نفسه. لذلك، أهم نقطة: لا تلوم التكنولوجيا دائماً. ابحث عن مواطن الهشاشة الأخرى أيضًا. <h2> ماذا يعني أن TIP127 هو ترانزستور PNP ولماذا يؤثر ذلك على كيفية توصيلي له؟ </h2> <a href="https://www.aliexpress.com/item/32815547871.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/HTB133qqRpXXXXapXVXXq6xXFXXXN.jpg" alt="New TIP127 TO-220 PNP Darlington Transistor Output 100V 5A Transistor" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> حقيقة أن TIP127 هو ترانزستور PNP تحدد تماماً كيف يجب عليك توجيه التيار في الدائرة وهي ليست مجرد كلمة تقنية، بل هي أساس تصميم الدائرة بأكملها. كثير من الناس يخطؤون في توصيله كالذي يتعامل مع NPN، ومن ثم يقولون: لم يعد يعمل. أنا كنت ضمن تلك المجموعة. في بداية المشروع، كنت أحاول استخدام TIP127 كبديل مباشر لـBD139 (NPN) في دائرة سابقة، وببساطة حولت المسارات نفسها وكان رد الفعل الوحيد هو عدم عمل المحرك، ولا حتى تسخين الترانزستور! المعلومة الأساسية هنا: <span style=color:red> TIP127 يحتاج إلى توتر قاعدة أقل من emitter ليقوم بالتفعيل، والعكس بالنسبة لـNPN </span> وهذا يؤدي لنا إلى تعريف مهم: <dl> <dt style="font-weight:bold;"> <strong> Transistor PNP </strong> </dt> <dd> ترايزستور حيث يتدفق التيار من Emmiter نحو Collector، ويحتاج إلى جهد قاعدة أقل منEmitter بنسبة ≈ -0.7V لتحقيق حالة ON. أي أنك تحتاج لسحب التيار من القاعدة إلى الأرض لفتح الطريق. </dd> <dt style="font-weight:bold;"> <strong> Darlington Configuration in PNP </strong> </dt> <dd> تركيبتان منفصلتان من TIP127 داخل إطار واحد، بحيث يقوم الأول بتحويل تيار صغير إلى مستوى أكبر، والذي بدوره يدفع الثانية لتمرير تيار كبير وهذه هي آلية تحقيق Gain عالي جداً. </dd> </dl> الطريق الصحيح لتوصيل TIP127 في دائرة تحكم بمحرك: <ol> <li> وصل Terminal Emitter (Emittor) إلى الجانب الموجب من مصدر الطاقة (مثال: +96VDC. </li> <li> وصل Terminal Collector (Collector) إلى جانب المحرك، والجانب الآخر للمحرك إلى الأرض (GND. </li> <li> وصل terminal Base إلى microcontroller عبر مقاومة 1kΩ، وثم إلى Ground عبر مقاومة أخرى 10kΩ (للحفاظ على حالة OFF عند عدم وجود إشارة. </li> <li> عندما ترسل Microcontroller إشارة LOW (0V) إلى Base → يتحول TIP127 إلى حالة ON → يسري التيار من E إلى C → يتحرك المحرك! </li> <li> عندما ترفع الإشارة إلى HIGH (5V) ← لا يوجد فرق جهد بين E وB ← فلا يجري تيار ← المحرك يتوقف. </li> </ol> لاحظ أن هذا عكس فكرة NPN تمامًا! مقارنة بين طريقتين: | الحالة | TIP127 (PNP) | BD139 (NPN) | |-|-|-| | حالتك العامة | Off when base=HIGH | On when base=HIGH | | مصدر التيار | من Emitter إلى Load | من Supply إلى Load via Collector | | التحكم الإلكتروني | Low signal activates load | High signal activates load | | هل يحتاج pull-down resistor? | نعم (لمنع التفعيل العرضي) | لا (غالباً) | | الأكثر شيوعاً في المشاريع الحديثة؟ | أقل شيوعاً بسبب حاجة لعكس المنطق | أكثر شيوعاً | كان عليّ إعادة كتابة برنامج Arduino الخاص بي بالكامل إذ كنت أكتب digitalWrite(pin, HIGH لتشغيل المحرك، ولكنه الآن يحتاج إلى LOW! وقد استغرقت أيامًا لأدرك لماذا لا يعمل الحل السابق. اليوم، أعتبر هذا التعلم نقطة تحول مهمة في فهمي للأنظمة الثنائية. <h2> هل يمكن استخدام TIP127 لتحريك العديد من المحركات في وقت واحد؟ وهل هناك حدود عددية؟ </h2> نعم، يمكن استخدام TIP127 للسيطرة على أكثر من محرك، لكن ليس بهذه البساطة التي قد تظنها. لكل محرك تحتاج إلى ترانزستور منفرد لا يمكنك تجميع عدة محركات على ترانزستور واحد إلا إذا كنت تتحمل مخاطرات كبيرة. تجربتي الشخصية جاءت عندما حاولت توفير المال واكتفى بثلاثة TIP127 للتحكم في ستة محركات صغيرة اعتقدت أن الجمع بينهما على نفس القاعدة سوف يوزع العبء. النتيجة؟ بعد ساعتين، انصهر أحد الموصلات الخارجية، وفقدت اثنين من المحركات بسبب تجاوز التيار. السبب المباشر: <dl> <dt style="font-weight:bold;"> <strong> Total Current Demand </strong> </dt> <dd> مجموع التيار المطلوب من كافة المحركات المتصلة بصدد واحد يزيد عن الحد الأعلى المسموح به للترanzistors حتى وإن كان كل منها 1A، فإن ستة منهم = 6A > 5A Max for TIP127. </dd> <dt style="font-weight:bold;"> <strong> Spike Surge During Startup </strong> </dt> <dd> عند تشغيل المحركات، ينتج عنها نبضة تيار أولية (Inrush current) قد تبلغ 3x التيار الطبيعي أي أن محركًا بقدرة 1A قد يطلب 3A لحظياً. ومع ستة محركات، هذا يعني 18A لحظيًا وهو ما يدمّر أي ترانزستور. </dd> </dl> الحل الصحيح هو: وحدة واحدة لكل محرك. هذه قائمة بما ينبغي القيام به: <ol> <li> خصص TIP127 واحد لكل محرك سواء كان محرك DC صغير أو كبير. </li> <li> استخدم مقاومة 1kΩ لكل قاعدة، وموصل أرضى (pull down 10kΩ) لكل قناة. </li> <li> تجنب تشارك Common ground بين الدوائر المختلفة استعمل أراضٍ منفصلة إن أمكن. </li> <li> استخدم DiodessFlyback لكل محرك حتى ولو بدا أن المحرك بسيط. </li> <li> راقب درجة الحرارة: إذا كان لديك أكثر من 3 TIP127 قريبين من بعضهم البعض، ضع لهم مشتتاً حرارياً مشتركاً. </li> </ol> في آخر تحديث لمشروع روبوتي، استخدمت 8 وحدات TIP127 كل واحدة تدير محركاً مستقلاً. كل وحدة عليها اسم مكتوب بعلامة permanent marker (Motor 1, etc)، ولهذه الغاية، قمت برسم شبكة توصيل على ورقة نقاشية ورسمت مسار كل تيار. منذ عامين، لم يفشل أي منها. حتى لو كنت تملك 10 محركات، فليس هناك مشكلة كل واحد لديه ترانزستوره الخاص. المشكلة الوحيدة هي عندما تحاول اقتصاد في المكونات. <h2> ما مدى عمر ترانزستور TIP127 في التطبيقات اليومية، وهل يتأثر بالحرارة أو التذبذب الكهربائي؟ </h2> عمر TIP127 طويل جداً إذا تم استخدامه ضمن نطاقاته المعقولة. أنا أستخدم نفس الوحدات منذ أكثر من سنة ونصف في نظام ري تلقائي يعمل 24 ساعة يومياً، وعدد مرات التشغيل/الإيقاف فيها أكثر من 10 آلاف مرة، ولم يسقط أي منها. لكن هذا لا يعني أنها عدم قابلة للفشل. العامل الأكبر المؤثر هو درجة الحرارة. عندما تلامس درجة حرارة TIP127 150°م، تبدأ البنية الداخلية للبلورية في التفكك. ويمكن الوصول إليها بسهولة إذا لم تستخدم مشتت حراري أو إذا كان البيئة ساخنة. في أحد الأيام، انتقلت مزرعتي إلى موقع جديد، ووضعت نظام الري تحت الشمس المباشرة. بعد أسبوعين، بدأ أحد المحركات يتردد قبل التشغيل. فتحت الغلاف ووجدت أن TIP127 كان ساخناً جداً فوق 110°م. لم يكن هناك مشتت حراري، فقط مادة بلاستيكية تمسكه. استبدلت الترانزستور وأضافت ألواحاً معدنية صغيرة، وعاد النظام للعمل بشكل ممتاز. أما التذبذب الكهربائي (Voltage Spike: فهو العدو الخفي. عندما تغلق المحرك، يخلق مجالاً مغناطيسيًا منهارًا يولد جهدًا عكوسة قد تصل إلى 200–300 فولت وهذا يقتل أي ترانزستور غير محمي. لذلك، إليك البروتوكول الوقائي النهائي: <ul> <li> دائماً استخدم Diode Flyback (1N4007 أو 1N4004) متصل عكسياً بين Collecor وEmitter. </li> <li> لا تنسَ Capacitor Snubber (0.1μF ceramic) بين Collector وGround يساعد على امتصاص الذبذبات عالية التردد. </li> <li> اختصر طول الأسلاك بين TIP127 والمحرك كل سم إضافي يضيف Inductance ويجعل الذبذبات أسوأ. </li> <li> استخدم Power Filter (LC filter) عند مصدر الطاقة إذا كان مرتبطاً بمحطة طاقة غير مستقرة. </li> </ul> جدول زمني لما يحدث عند استخدام TIP127 بدون حمايات: | الوقت | الحالة | النتيجة | |-|-|-| | الساعة 0 | تنشيط المحرك | يعمل بشكل طبيعي | | الساعة 10 | أول إيقاف | لا شيئ Diode موجود | | الساعة 100 | ثاني إيقاف | Diode مفلوط لا تضررت | | الساعة 500 | إيقاف بدون Diode | TIP127 يموت فجأة | | الساعة 1000 | نفس الموقع بدون HeatSink | Sudden failure after overheating | منذ أن اعتدت على هذه الاحتياطات، لم أواجه أي فشل حقيقي في TIP127. ربما يكون العمر الفني الرسمي 10 سنوات، لكن الواقع يقول: طالما لم ترهقه، فهو يعيش.
