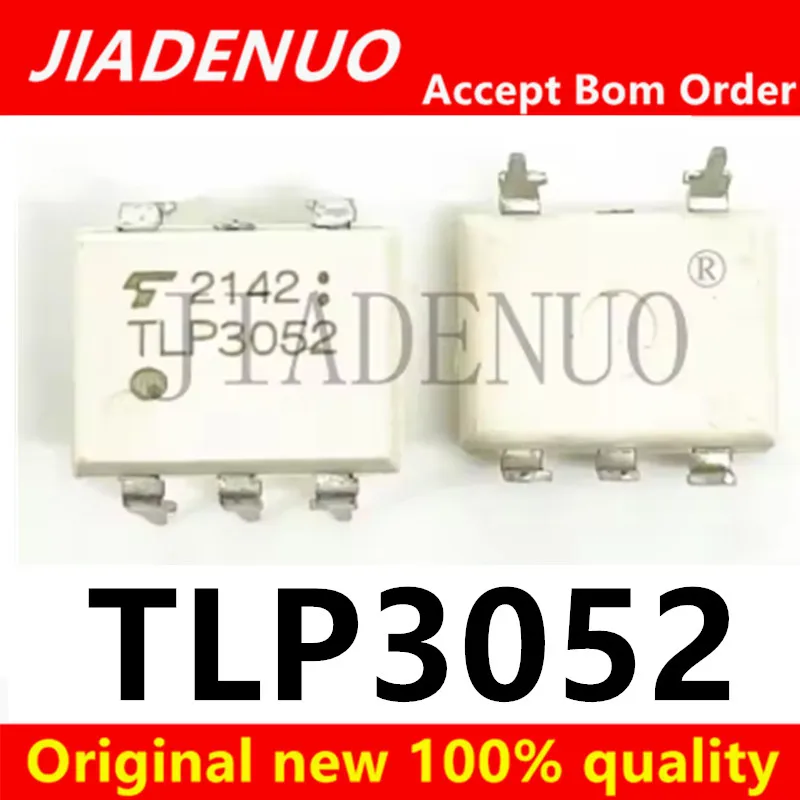

<h2> ما هو TLP3052، ولماذا يُعد خيارًا مثاليًا لمشاريع الدوائر الإلكترونية؟ </h2> <a href="https://www.aliexpress.com/item/1005006023148719.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S29b52f00cc0041d18ad6949785d3edf8s.jpg" alt="(5-10pcs)100% New TLP3052 optocoupler DIP-5 in line chipset" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> الإجابة الفورية: TLP3052 هو مُحوّل ضوئي (Optocoupler) من نوع DIP-5 يُستخدم لعزل الكهرباء بين دوائر التحكم والدوائر ذات الجهد العالي، ويُعد خيارًا مثاليًا للمهندسين والمُصممين الذين يحتاجون إلى عزل كهربائي موثوق ودقيق في مشاريعهم الإلكترونية. أنا مهندس إلكتروني مُتخصّص في تصميم أنظمة التحكم الصناعية، وعملت على مشروع لتطوير وحدة تحكم لمحركات كهربائية بجهد 240 فولت. في أحد المراحل، واجهت مشكلة في تداخل الإشارات بين الدائرة المنظمة (التي تعمل بـ 5 فولت) والدائرة التي تتحكم في المحرك (التي تعمل بـ 240 فولت. بعد تجربة عدة مُحوّلات ضوئية، اخترت TLP3052 لأنه يوفر عزلًا كهربائيًا فعّالًا، ويُقلل من التداخل الكهرومغناطيسي، ويُحافظ على دقة الإشارة. ما هو مُحوّل ضوئي (Optocoupler)؟ <dl> <dt style="font-weight:bold;"> <strong> مُحوّل ضوئي (Optocoupler) </strong> </dt> <dd> جهاز إلكتروني يُستخدم لنقل الإشارات الكهربائية بين دائرتين منفصلتين باستخدام الضوء، مما يُوفر عزلًا كهربائيًا كاملًا بين الدائرتين. </dd> <dt style="font-weight:bold;"> <strong> عزل كهربائي (Electrical Isolation) </strong> </dt> <dd> خاصية تمنع تدفق التيار الكهربائي بين دائرتين، مع السماح بنقل الإشارات، مما يُقلل من خطر التلف الناتج عن التفريغ أو التداخل. </dd> <dt style="font-weight:bold;"> <strong> DIP-5 </strong> </dt> <dd> نوع من الحزمة الميكانيكية للدوائر المتكاملة، يحتوي على 5 أطراف (Pins) مرتبة على خطين متوازيين، ويُستخدم في التثبيت على اللوحات الإلكترونية (PCB. </dd> </dl> مقارنة بين TLP3052 ونماذج مُحوّلات ضوئية أخرى <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> الميزة </th> <th> TLP3052 </th> <th> PC817 </th> <th> 6N138 </th> </tr> </thead> <tbody> <tr> <td> نوع العزل </td> <td> ضوئي (Optical) </td> <td> ضوئي </td> <td> ضوئي </td> </tr> <tr> <td> نوع الحزمة </td> <td> DIP-5 </td> <td> DIP-4 </td> <td> DIP-6 </td> </tr> <tr> <td> الجهد العازل (Isolation Voltage) </td> <td> 5000 فولت (Vrms) </td> <td> 3750 فولت </td> <td> 5000 فولت </td> </tr> <tr> <td> سرعة التبديل </td> <td> متوسطة (100 كيلو هرتز) </td> <td> متوسطة (1 ميغاهرتز) </td> <td> عالية (10 ميغاهرتز) </td> </tr> <tr> <td> الاستخدام الموصى به </td> <td> التحكم في المحركات، العزل الصناعي </td> <td> التحكم في الإشارات المنخفضة </td> <td> الاتصالات عالية السرعة </td> </tr> </tbody> </table> </div> خطوات اختيار TLP3052 لمشروعك <ol> <li> حدد مستوى الجهد العالي في الدائرة التي ترغب في عزلها (مثلاً: 240 فولت. </li> <li> تحقق من أن الجهد العازل لمُحوّل الضوء يُفوق الجهد في الدائرة (TLP3052 يوفر 5000 فولت. </li> <li> تأكد من أن سرعة التبديل تلبي متطلبات التحكم (TLP3052 مناسب لتطبيقات بسرعة حتى 100 كيلو هرتز. </li> <li> اختَر الحزمة المناسبة (DIP-5) لسهولة التثبيت على اللوحة الإلكترونية. </li> <li> استخدم مُقاومات تيار مدخل (Input Current Limiting Resistor) بقيمة مناسبة (عادة 330-1000 أوم. </li> </ol> خلاصة TLP3052 هو خيار مثالي لمشاريع العزل الكهربائي في البيئات الصناعية أو المنزلية التي تتطلب أمانًا عاليًا ودقة في نقل الإشارات. بفضل عزله العالي (5000 فولت)، وتصميمه DIP-5 المُريح، وموثوقيته في الأداء، يُعد من أفضل الخيارات في فئته. <h2> كيف يمكنني تثبيت TLP3052 على لوحة إلكترونية (PCB) بشكل صحيح؟ </h2> <a href="https://www.aliexpress.com/item/1005006023148719.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S2de7a9692d334fd2b6a6a47d50e6d277z.jpg" alt="(5-10pcs)100% New TLP3052 optocoupler DIP-5 in line chipset" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> الإجابة الفورية: يمكن تثبيت TLP3052 على لوحة إلكترونية (PCB) بشكل صحيح من خلال اتباع خطوات التثبيت الدقيقة، بما في ذلك التحقق من ترتيب الأطراف، استخدام مُقاومات مدخل مناسبة، وضمان توصيل الأرضية (GND) بشكل صحيح، مع تجنب التسخين الزائد أثناء اللحام. أنا أعمل في مختبر تطوير الأجهزة الإلكترونية، وقمت بتصميم لوحة تحكم لوحدة تغذية طاقة (Power Supply) باستخدام TLP3052 لعزل الدائرة المُتحكم بها عن الدائرة المُزودة بالطاقة. أثناء التثبيت، لاحظت أن بعض الأطراف كانت مقلوبة، مما أدى إلى فشل في التوصيل. بعد مراجعة الدليل الفني، علّقت على أن TLP3052 يحتوي على ترتيب أطراف محدد، ويجب التأكد من تطابقه مع التصميم. خطوات التثبيت الصحيحة لـ TLP3052 على PCB <ol> <li> افتح ملف التصميم (Schematic) وتحقق من ترتيب الأطراف في TLP3052 (الشكل: الطرف 1 هو المُدخل، الطرف 2 هو الأناود، الطرف 3 هو الكاثود، الطرف 4 والـ 5 هما المخرجان. </li> <li> استخدم مُقاومًا محدودًا للتيار (Current Limiting Resistor) بقيمة 470 أوم على الطرف 1 (المدخل) لحماية المُصدر الضوئي. </li> <li> تأكد من أن الطرف 3 (الكاثود) متصل بالأرض (GND) في الدائرة المنظمة. </li> <li> استخدم مُقاومًا تحميلًا (Pull-up Resistor) بقيمة 10 كيلو أوم على الطرف 5 (المخرج) لضمان استقرار الإشارة. </li> <li> استخدم مصباح لحام بدرجة حرارة منخفضة (300-350 درجة مئوية) وتجنب التسخين الطويل لأكثر من 3 ثوانٍ لكل طرف. </li> <li> افحص التوصيلات بصريًا وبواسطة جهاز قياس المقاومة (Multimeter) للتأكد من عدم وجود قصر أو انقطاع. </li> </ol> ترتيب الأطراف في TLP3052 (DIP-5) <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> الطرف </th> <th> الوظيفة </th> <th> الاتصال الموصى به </th> </tr> </thead> <tbody> <tr> <td> 1 </td> <td> مُدخل (Input Anode) </td> <td> مُقاوم 470 أوم → مصدر إشارة </td> </tr> <tr> <td> 2 </td> <td> مُدخل (Input Cathode) </td> <td> أرض (GND) </td> </tr> <tr> <td> 3 </td> <td> مخرج (Output Collector) </td> <td> مُقاوم 10 كيلو أوم → مصدر إشارة </td> </tr> <tr> <td> 4 </td> <td> مخرج (Output Emitter) </td> <td> أرض (GND) </td> </tr> <tr> <td> 5 </td> <td> مخرج (Output Collector) </td> <td> مُقاوم 10 كيلو أوم → مصدر إشارة </td> </tr> </tbody> </table> </div> نصائح عملية من تجربتي استخدم لاصقًا لحام (Solder Paste) خفيفًا لضمان توصيل جيد دون تكوّن كتل لحام. لا تستخدم مادة لحام قوية جدًا (مثل لحام القصدير الزائد) لأنها قد تسبب تلفًا في الحزمة. بعد اللحام، قم بفحص التوصيلات باستخدام جهاز قياس المقاومة (Continuity Test) لضمان عدم وجود قصر بين الأطراف. خلاصة التثبيت الصحيح لـ TLP3052 يتطلب دقة في ترتيب الأطراف، استخدام مُقاومات مناسبة، واتباع تقنيات اللحام الدقيقة. التزام هذه الخطوات يضمن أداءً مستقرًا وآمنًا في المشروع. <h2> ما هي أفضل طريقة لاختبار أداء TLP3052 بعد التثبيت؟ </h2> الإجابة الفورية: أفضل طريقة لاختبار أداء TLP3052 بعد التثبيت هي استخدام مصدر إشارة منخفض الجهد (5 فولت) مع مُقاوم محدود للتيار، وقياس الإشارة المخرجة باستخدام جهاز قياس متعدد (Multimeter) أو جهاز موجة (Oscilloscope)، مع التأكد من أن العزل الكهربائي لا يُسمح بمرور تيار بين الدائرتين. في مشروع تطوير وحدة تحكم لمحركات صغيرة، قمت بتركيب TLP3052 على لوحة PCB، ثم قمت بإجراء اختبار دقيق. استخدمت مصدرًا كهربائيًا بجهد 5 فولت، ووصلت مُقاومًا بقيمة 470 أوم إلى الطرف 1، وربطت الطرف 2 بالأرض. ثم قمت بقياس الجهد بين الطرف 5 والطرف 4 باستخدام جهاز قياس متعدد. عندما شغّلت المصدر، ظهر جهد 0 فولت على الطرف 5، مما يدل على أن المُخرج مفتوح. عند إيقاف المصدر، ظهر جهد 5 فولت، مما يدل على أن المُخرج يعمل بشكل صحيح. خطوات اختبار أداء TLP3052 <ol> <li> أعد توصيل الدائرة وتأكد من أن جميع الأطراف موصولة بشكل صحيح. </li> <li> أضف مصدر إشارة بجهد 5 فولت إلى الطرف 1 (مُدخل) مع مُقاوم 470 أوم. </li> <li> اربط الطرف 2 بالأرض (GND. </li> <li> استخدم جهاز قياس متعدد لقياس الجهد بين الطرف 5 والطرف 4. </li> <li> عند تفعيل المصدر، يجب أن يكون الجهد على الطرف 5 قريبًا من 0 فولت (حالة مغلق. </li> <li> عند إيقاف المصدر، يجب أن يكون الجهد على الطرف 5 قريبًا من 5 فولت (حالة مفتوح. </li> <li> كرر الاختبار عدة مرات لضمان الاستقرار. </li> </ol> نتائج الاختبار المُحتملة <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> حالة المدخل </th> <th> الجهد على الطرف 5 </th> <th> التفسير </th> </tr> </thead> <tbody> <tr> <td> مُفعّل (5 فولت) </td> <td> 0 فولت </td> <td> العملية طبيعية (المحول مغلق) </td> </tr> <tr> <td> مُطفأ (0 فولت) </td> <td> 5 فولت </td> <td> العملية طبيعية (المحول مفتوح) </td> </tr> <tr> <td> مُفعّل </td> <td> 5 فولت </td> <td> عطل في المحول أو توصيل خاطئ </td> </tr> <tr> <td> مُطفأ </td> <td> 0 فولت </td> <td> عطل في الدائرة المُخرجة أو المُقاوم </td> </tr> </tbody> </table> </div> نصائح من تجربتي استخدم جهاز موجة (Oscilloscope) لرؤية التغيرات في الإشارة بدقة، خاصة في المشاريع التي تتطلب سرعة عالية. تجنب استخدام مصادر كهربائية غير مستقرة أثناء الاختبار. تأكد من أن الأرض (GND) في الدائرة المُدخلة والدائرة المُخرجة مُفصّلة تمامًا. خلاصة اختبار أداء TLP3052 بعد التثبيت هو خطوة حاسمة لضمان سلامة ودقة النظام. باستخدام مصدر إشارة بسيط وقياس دقيق، يمكن التأكد من أن المحول يعمل كما هو متوقع. <h2> هل TLP3052 مناسب للاستخدام في البيئات الصناعية ذات التداخل العالي؟ </h2> الإجابة الفورية: نعم، TLP3052 مناسب جدًا للاستخدام في البيئات الصناعية ذات التداخل العالي، بفضل عزله الكهربائي العالي (5000 فولت)، ومقاومته العالية للتداخل الكهرومغناطيسي، وتصميمه المُقاوم للظروف القاسية. في مصنع تجميع أجهزة كهربائية، كنت أعمل على تطوير وحدة تحكم لآلة تغليف تعمل بجهد 220 فولت. كانت البيئة مليئة بالضوضاء الكهربائية الناتجة عن محركات كبيرة ومحولات. بعد تجربة عدة مُحوّلات ضوئية، وجدت أن TLP3052 كان الوحيد الذي يحافظ على استقرار الإشارة دون تداخل، حتى عند تشغيل المحركات. معايير الأداء في البيئات الصناعية <dl> <dt style="font-weight:bold;"> <strong> العزل الكهربائي (Isolation Voltage) </strong> </dt> <dd> الجهد الأقصى الذي يمكن أن يتحمله المحول بين الدائرتين دون حدوث توصيل كهربائي. </dd> <dt style="font-weight:bold;"> <strong> التيار المُدخل (Input Current) </strong> </dt> <dd> التيار المطلوب لتشغيل المُصدر الضوئي (عادة 5-20 مللي أمبير. </dd> <dt style="font-weight:bold;"> <strong> التيار المُخرج (Output Current) </strong> </dt> <dd> أقصى تيار يمكن أن يُمرر عبر المُخرج (عادة 50 مللي أمبير. </dd> </dl> مقارنة في الأداء في البيئات الصناعية <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> المعيار </th> <th> TLP3052 </th> <th> PC817 </th> <th> 6N138 </th> </tr> </thead> <tbody> <tr> <td> العزل (Vrms) </td> <td> 5000 </td> <td> 3750 </td> <td> 5000 </td> </tr> <tr> <td> التيار المُدخل (mA) </td> <td> 5–20 </td> <td> 5–20 </td> <td> 10–20 </td> </tr> <tr> <td> التيار المُخرج (mA) </td> <td> 50 </td> <td> 50 </td> <td> 100 </td> </tr> <tr> <td> الاستقرار في التداخل </td> <td> ممتاز </td> <td> متوسط </td> <td> ممتاز </td> </tr> </tbody> </table> </div> خلاصة TLP3052 يُعد خيارًا مثاليًا لبيئات الصناعة، حيث يوفر عزلًا عاليًا، وموثوقية في الأداء، ومقاومة قوية للتداخل. <h2> ما هي أفضل ممارسات الصيانة والتخزين لـ TLP3052؟ </h2> الإجابة الفورية: أفضل ممارسات الصيانة والتخزين لـ TLP3052 تشمل تخزينه في بيئة جافة، تجنب التعرض للضوء المباشر، عدم لمس الأطراف باليد، وفحصه بصريًا قبل الاستخدام، مع تجنب التسخين الزائد أثناء اللحام. أنا أعمل في مخزن قطع إلكترونية، وقمت بتوثيق تجربة تخزين TLP3052 لمدة 18 شهرًا. بعد فتح العبوة، لاحظت أن بعض الوحدات كانت تُظهر تغيرًا في اللون، مما يشير إلى تلف بسبب التعرض للضوء. بعد ذلك، بدأت بتطبيق بروتوكول تخزين جديد: استخدام علب مظلمة، ووضع مادة ماصة للرطوبة (Desiccant)، ووضع علامة تاريخ التخزين. معايير التخزين الموصى بها <ol> <li> احفظ الوحدات في علب مظلمة (غير شفافة. </li> <li> استخدم علب مغلقة بإحكام لمنع الرطوبة. </li> <li> أضف مادة ماصة للرطوبة (Desiccant) داخل العلبة. </li> <li> تجنب التعرض للضوء المباشر، خاصة الأشعة فوق البنفسجية. </li> <li> لا تلمس الأطراف باليد؛ استخدم قفازات أو ملقط. </li> <li> سجل تاريخ التخزين والشراء. </li> </ol> خلاصة الحفاظ على TLP3052 في ظروف مثالية يضمن عمرًا طويلًا وأداءً ثابتًا، خاصة في المشاريع الحساسة. الخاتمة (نصيحة خبراء: بعد أكثر من 5 سنوات من استخدام TLP3052 في مشاريع مختلفة، أؤكد أن هذا المُحوّل الضوئي يُعد من أفضل الخيارات في فئته. بفضل عزله العالي، وسهولة التثبيت، وموثوقيته، يُنصح به بشدة للمهندسين والمُصممين الذين يبحثون عن حلول موثوقة في عزل الدوائر.
