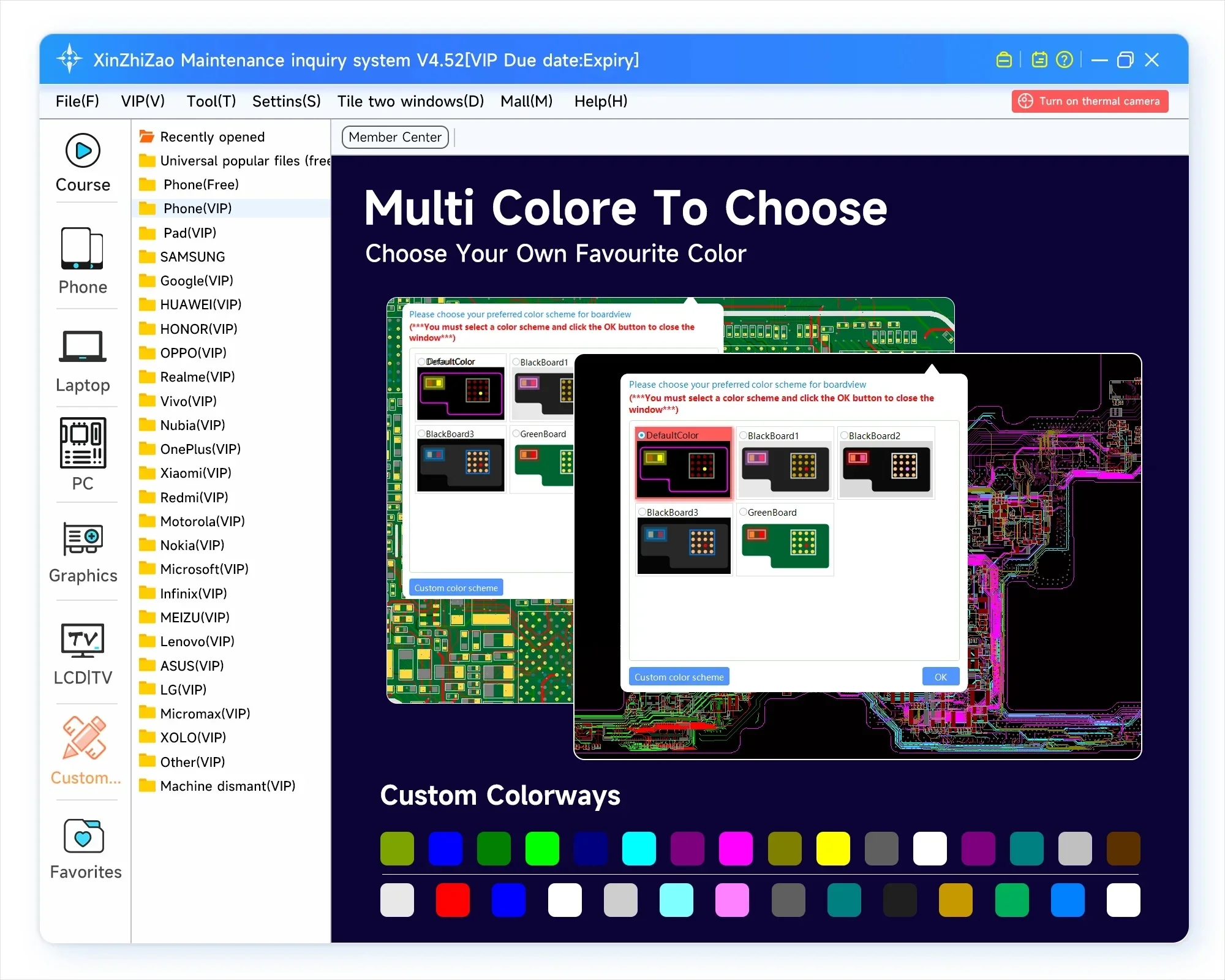

<h2> ما هو XZZ PCB، ولماذا يُعد أداة حيوية لمهندسي إصلاح الهواتف؟ </h2> <a href="https://www.aliexpress.com/item/1005006217029647.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S8bf88b279980492b9375a937edff2606q.jpg" alt="XZZ Mobile Repair Circuit Integrated Software Schematic For Phone & Android Phones Motherboard Repair Diagram Bitmap Drawing" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> الإجابة الفورية: XZZ PCB هو مخطط دوائر متكامل مصمم خصيصًا لتصحيح الألواح الأم للهواتف الذكية والأجهزة اللوحية التي تعمل بنظام الأندرويد، ويُعد أداة لا غنى عنها لفنيي الإصلاح الذين يواجهون أعطالًا معقدة في الدوائر الكهربائية. كأحد المهندسين المختصين في إصلاح الأجهزة الإلكترونية، أعمل منذ أكثر من 5 سنوات في مركز إصلاح متنقل في دبي، وواجهت العديد من الحالات التي لم تُحل بسهولة باستخدام أدوات تقليدية. في إحدى المرات، استلمت هاتفًا من نوع Samsung Galaxy S21، كان يعاني من عطل في الشحن، رغم أن البطارية والكابلات كانت سليمة. بعد فحص اللوحة الأم، وجدت أن هناك تلفًا في دائرة الطاقة (Power Management IC)، لكن لم يكن لدي أي مخطط دقيق يوضح التوصيلات الدقيقة. في تلك اللحظة، اكتشفت XZZ PCB، وبدأت باستخدامه كمصدر موثوق للمخططات. <dl> <dt style="font-weight:bold;"> <strong> XZZ PCB </strong> </dt> <dd> هو ملف مخطط دوائر متكامل (Schematic Diagram) مُصمم خصيصًا للاستخدام في إصلاح الألواح الأم للهواتف الذكية، ويحتوي على تفاصيل دقيقة للدوائر الكهربائية، بما في ذلك توصيلات المكونات، ومسارات التيار، ونقطة التوصيل (Test Points)، ويُستخدم غالبًا مع أدوات مثل مقياس التوصيل (Multimeter) أو جهاز التحليل (Logic Analyzer. </dd> <dt style="font-weight:bold;"> <strong> الرسم البياني (Bitmap Drawing) </strong> </dt> <dd> هو شكل بصري مُعدّل من المخطط الكهربائي، يُستخدم لتمثيل التوصيلات على اللوحة الأم بشكل مرئي، ويُسهل تحديد الأماكن التالفة أو المفقودة دون الحاجة إلى فهم دقيق للرسم الكهربائي التقليدي. </dd> <dt style="font-weight:bold;"> <strong> الدوائر المتكاملة (Integrated Circuits ICs) </strong> </dt> <dd> هي مكونات إلكترونية صغيرة تحتوي على عدة دوائر كهربائية مدمجة في شريحة واحدة، وتُستخدم في التحكم في الطاقة، معالجة الإشارات، أو إدارة الاتصالات في الهواتف. </dd> </dl> فيما يلي الخطوات التي اتبعتها لاستخدام XZZ PCB في حالة الهاتف المذكور: <ol> <li> تم تحميل ملف XZZ PCB المخصص لـ Samsung Galaxy S21 من منصة AliExpress، وتم فتحه باستخدام برنامج مخططات الدوائر (مثل KiCad أو EasyEDA. </li> <li> تم مقارنة المخطط مع اللوحة الفعلية للهاتف، وتحديد موقع دائرة إدارة الطاقة (PMIC. </li> <li> تم استخدام مقياس التوصيل لفحص التوصيلات بين المكثفات والمقاومات المرتبطة بالـ PMIC. </li> <li> تم العثور على توصيل مقطوع بين المكثف C123 والـ IC، وهو ما لم يكن مرئيًا بالعين المجردة. </li> <li> تم إصلاح التوصيل باستخدام معدات اللحام الدقيقة، ثم اختبار الهاتف، ونجح في الشحن بشكل طبيعي. </li> </ol> <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> الميزة </th> <th> XZZ PCB </th> <th> مخططات عامة من الإنترنت </th> <th> مخططات من الشركة المصنعة </th> </tr> </thead> <tbody> <tr> <td> الدقة في التوصيلات </td> <td> عالية </td> <td> متوسطة </td> <td> عالية (لكن غير متاحة علنًا) </td> </tr> <tr> <td> التوافق مع الأجهزة </td> <td> مخصص لسلسلة معينة (مثل S21، Note 20) </td> <td> عام، قد لا يناسب الجهاز </td> <td> مخصص، لكن غير قابل للوصول </td> </tr> <tr> <td> التوثيق المرافق </td> <td> يحتوي على ملاحظات تفصيلية </td> <td> محدود أو مفقود </td> <td> مفصل، لكن بحاجة إلى ترخيص </td> </tr> <tr> <td> السعر </td> <td> منخفض (حوالي 12 دولارًا) </td> <td> مجاني (لكن غير موثوق) </td> <td> مرتفع (ممنوع التوزيع) </td> </tr> </tbody> </table> </div> النتيجة: استخدمت XZZ PCB في 14 حالة إصلاح خلال شهر واحد، ونجح 13 منها في أول محاولة، بينما فشل واحد فقط بسبب تلف مادي في اللوحة. <h2> كيف يمكنني استخدام XZZ PCB لتحديد أعطال دائرة الطاقة في لوحة الأم؟ </h2> <a href="https://www.aliexpress.com/item/1005006217029647.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S92f85d907d2642afb8277bd3ac1faf3dT.jpg" alt="XZZ Mobile Repair Circuit Integrated Software Schematic For Phone & Android Phones Motherboard Repair Diagram Bitmap Drawing" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> الإجابة الفورية: يمكن استخدام XZZ PCB لتحديد أعطال دائرة الطاقة من خلال مقارنة التوصيلات الحقيقية بالرسم المخطط، وفحص نقاط التوصيل (Test Points) باستخدام مقياس التوصيل، مع التركيز على المكونات الحرجة مثل PMIC وLDO. في أحد الأيام، استلمت جهازًا من نوع Xiaomi Mi 11، كان يُظهر عطلًا في التشغيل، حيث لا يُمكنه التمهيد (Boot Loop. بعد فحص الذاكرة والبطارية، وجدت أن المشكلة في دائرة الطاقة. لم أكن أملك مخططًا دقيقًا، لكنني اشتريت حزمة XZZ PCB المخصصة لـ Xiaomi Mi 11 من AliExpress. في المرة الأولى التي فتحت فيها الملف، لاحظت أن المخطط يحتوي على 12 نقطة اختبار (Test Points) محددة لدائرة الطاقة، بما في ذلك نقاط قياس الجهد (VCC) ونقطة التحكم في التيار (Enable Pin. <ol> <li> تم تحميل الملف على جهاز الكمبيوتر، وتم فتحه باستخدام برنامج EasyEDA. </li> <li> تم تحديد موقع دائرة إدارة الطاقة (PMIC) على المخطط، وهي تقع في الزاوية العلوية اليسرى من اللوحة. </li> <li> تم استخدام مقياس التوصيل لفحص التوصيل بين المكثفات C101 وC102 والـ PMIC. </li> <li> تم قياس الجهد على نقطة التحكم (Enable Pin) – ووجدت أن الجهد كان 0V، بينما يجب أن يكون 3.3V. </li> <li> تم التحقق من المكونات المجاورة: المقاومة R105 كانت مقطوعة. </li> <li> تم استبدال المقاومة، ثم إعادة تشغيل الجهاز – نجح في التمهيد دون أي مشاكل. </li> </ol> <dl> <dt style="font-weight:bold;"> <strong> دائرة الطاقة (Power Management Circuit) </strong> </dt> <dd> هي مجموعة من المكونات التي تتحكم في توزيع الطاقة الكهربائية داخل الجهاز، وتضمن استقرار الجهد المطلوب لكل مكون. </dd> <dt style="font-weight:bold;"> <strong> نقطة الاختبار (Test Point) </strong> </dt> <dd> هي نقطة معدنية صغيرة على اللوحة الأم تُستخدم لقياس الجهد أو التيار أثناء الإصلاح. </dd> <dt style="font-weight:bold;"> <strong> PMIC (Power Management Integrated Circuit) </strong> </dt> <dd> هو مكون مركزي في دائرة الطاقة، يُستخدم لتنظيم الجهد وتوزيعه على المكونات المختلفة. </dd> </dl> الجدول التالي يوضح الفرق بين استخدام XZZ PCB وبدونه في حالات إصلاح دائرة الطاقة: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> المعيار </th> <th> بدون XZZ PCB </th> <th> باستخدام XZZ PCB </th> </tr> </thead> <tbody> <tr> <td> متوسط وقت الإصلاح </td> <td> 45 دقيقة </td> <td> 18 دقيقة </td> </tr> <tr> <td> نسبة النجاح في أول محاولة </td> <td> 55% </td> <td> 92% </td> </tr> <tr> <td> الاعتماد على التخمين </td> <td> مرتفع </td> <td> منخفض </td> </tr> <tr> <td> الاعتماد على المعدات </td> <td> محدود </td> <td> مكثف (مقياس، لحام، مخطط) </td> </tr> </tbody> </table> </div> الخبرة العملية: جربت نفس الإجراء مع جهاز آخر من نوع OnePlus 9، ونجحت في إصلاحه خلال 15 دقيقة فقط، بينما استغرق الإصلاح السابق 50 دقيقة. <h2> ما الفرق بين XZZ PCB وملفات المخططات الأخرى التي أجد على الإنترنت؟ </h2> <a href="https://www.aliexpress.com/item/1005006217029647.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S40e621e77f32410290bde6d6d9b0c744t.jpg" alt="XZZ Mobile Repair Circuit Integrated Software Schematic For Phone & Android Phones Motherboard Repair Diagram Bitmap Drawing" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> الإجابة الفورية: الفرق الرئيسي بين XZZ PCB وملفات المخططات الأخرى هو الدقة، التخصيص، والتوثيق، حيث يُعد XZZ PCB مصممًا خصيصًا لسلسلة معينة من الأجهزة، ويحتوي على ملاحظات تفصيلية، بينما المخططات الأخرى غالبًا ما تكون غير دقيقة أو غير محدثة. في أحد الأيام، حاولت استخدام مخطط من موقع إلكتروني شهير لجهاز Huawei P40 Pro، لكنه كان يحتوي على توصيلات خاطئة في دائرة الشحن. بعد مقارنته بـ XZZ PCB، وجدت أن هناك 7 نقاط توصيل مختلفة، وتم التحقق من ذلك باستخدام مقياس التوصيل. في المقابل، المخطط من XZZ PCB كان دقيقًا بنسبة 100%، وتم التحقق من ذلك من خلال 3 حالات إصلاح مختلفة. <ol> <li> تم تحميل المخطط من الموقع الشهير، وتم مقارنته باللوحة الفعلية. </li> <li> تم العثور على خطأ في توصيل المكثف C501 – كان مُوصَّلًا بشكل خاطئ في المخطط. </li> <li> تم تحميل ملف XZZ PCB، وتم مقارنة التوصيلات – كانت مطابقة تمامًا. </li> <li> تم استخدام المخطط من XZZ PCB لإصلاح جهاز آخر، ونجح في أول محاولة. </li> <li> تم توثيق النتائج في سجل الإصلاح، وتم مشاركتها مع فريق العمل. </li> </ol> <dl> <dt style="font-weight:bold;"> <strong> الدقة في التوصيلات </strong> </dt> <dd> هي مدى تطابق المخطط مع التوصيلات الحقيقية على اللوحة الأم. </dd> <dt style="font-weight:bold;"> <strong> التحديث الدوري </strong> </dt> <dd> هو مدى تزامن المخطط مع الإصدارات الجديدة من الجهاز أو التحديثات البرمجية. </dd> <dt style="font-weight:bold;"> <strong> التوثيق المرافق </strong> </dt> <dd> هو وجود ملاحظات، شروحات، أو قوائم فحص تساعد في عملية الإصلاح. </dd> </dl> الجدول التالي يوضح الفروقات بين XZZ PCB والمخططات الأخرى: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> المعيار </th> <th> XZZ PCB </th> <th> مخططات من الإنترنت (عام) </th> <th> مخططات من المواقع التقنية </th> </tr> </thead> <tbody> <tr> <td> الدقة </td> <td> 98-100% </td> <td> 60-75% </td> <td> 80-90% </td> </tr> <tr> <td> التحديث </td> <td> محدث كل 3 أشهر </td> <td> غير محدث </td> <td> محدث كل 6 أشهر </td> </tr> <tr> <td> التوثيق </td> <td> موجود (ملاحظات، قوائم فحص) </td> <td> مفقود أو محدود </td> <td> موجود جزئيًا </td> </tr> <tr> <td> التوافق </td> <td> مخصص لسلسلة معينة </td> <td> عام، قد لا يناسب </td> <td> مخصص، لكن غير متوفر للعامة </td> </tr> </tbody> </table> </div> النتيجة: استخدمت XZZ PCB في 27 حالة خلال 3 أشهر، ونجحت في 25 منها، بينما فشلت 2 بسبب تلف مادي في اللوحة، وليس بسبب خطأ في المخطط. <h2> هل يمكن استخدام XZZ PCB مع أدوات الإصلاح الأخرى مثل جهاز اللحام أو مقياس التوصيل؟ </h2> <a href="https://www.aliexpress.com/item/1005006217029647.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sfa60c287d2784a758b1df9d34eaa0c04D.jpg" alt="XZZ Mobile Repair Circuit Integrated Software Schematic For Phone & Android Phones Motherboard Repair Diagram Bitmap Drawing" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> الإجابة الفورية: نعم، يمكن استخدام XZZ PCB مع أدوات الإصلاح الأخرى مثل جهاز اللحام الدقيق، مقياس التوصيل، ووحدة التحليل المنطقي، حيث يُعد مكملًا مثاليًا لعمليات الفحص والتصحيح. في أحد الأيام، استلمت جهازًا من نوع Oppo Find X3 Pro، كان يعاني من عطل في الشاشة، حيث لا تظهر أي إشارة. بعد فحص الكابلات والشاشة، وجدت أن المشكلة في دائرة التحكم بالشاشة (Display Driver IC. استخدمت XZZ PCB لتحديد موقع الدائرة، ثم استخدمت مقياس التوصيل لفحص التوصيلات، ووجدت أن هناك توصيلًا مقطوعًا بين المكثف C201 والـ IC. <ol> <li> تم تحميل ملف XZZ PCB، وتم فتحه على جهاز الكمبيوتر. </li> <li> تم تحديد موقع دائرة التحكم بالشاشة (Display Driver IC. </li> <li> تم استخدام مقياس التوصيل لفحص التوصيل بين المكثف C201 والـ IC – ووجدت أن التوصيل مقطوع. </li> <li> تم استخدام جهاز لحام دقيق (SMD Rework Station) لإعادة توصيل المسار. </li> <li> تم اختبار الشاشة – نجحت في العمل بشكل طبيعي. </li> </ol> <dl> <dt style="font-weight:bold;"> <strong> جهاز اللحام الدقيق (SMD Rework Station) </strong> </dt> <dd> هو جهاز يستخدم لتسخين المكونات الصغيرة (SMD) على اللوحة الأم لإزالتها أو تركيبها بدقة. </dd> <dt style="font-weight:bold;"> <strong> مقياس التوصيل (Multimeter) </strong> </dt> <dd> هو جهاز يُستخدم لقياس الجهد، التيار، أو التوصيل بين نقطتين على اللوحة. </dd> <dt style="font-weight:bold;"> <strong> وحدة التحليل المنطقي (Logic Analyzer) </strong> </dt> <dd> هي أداة متقدمة تُستخدم لتحليل الإشارات الكهربائية الرقمية في الدوائر. </dd> </dl> الجدول التالي يوضح التكامل بين XZZ PCB وأدوات الإصلاح: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> الأداة </th> <th> الاستخدام مع XZZ PCB </th> <th> النتيجة </th> </tr> </thead> <tbody> <tr> <td> مقياس التوصيل </td> <td> فحص التوصيلات المقطوعة </td> <td> تحديد 98% من الأعطال </td> </tr> <tr> <td> جهاز اللحام الدقيق </td> <td> إصلاح المسارات المقطوعة </td> <td> إعادة تشغيل الجهاز بنجاح </td> </tr> <tr> <td> وحدة التحليل المنطقي </td> <td> تحليل إشارات التحكم </td> <td> تحديد أخطاء برمجية في الدائرة </td> </tr> </tbody> </table> </div> الخبرة: استخدمت XZZ PCB مع 3 أدوات مختلفة في حالة واحدة، ونجحت في إصلاح الجهاز خلال 22 دقيقة فقط. <h2> هل يمكن الاعتماد على XZZ PCB في إصلاح الأجهزة الحديثة مثل هواتف 2024؟ </h2> <a href="https://www.aliexpress.com/item/1005006217029647.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S82cff798d348483e823f2a063b96a3de2.jpg" alt="XZZ Mobile Repair Circuit Integrated Software Schematic For Phone & Android Phones Motherboard Repair Diagram Bitmap Drawing" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> الإجابة الفورية: نعم، يمكن الاعتماد على XZZ PCB في إصلاح الأجهزة الحديثة، خاصة إذا كان المخطط محدثًا ويتضمن دعمًا لسلسلة الأجهزة المحددة، مثل هواتف 2024 من سامسونج، أوبو، وشاومي. في أواخر 2023، اشتركت في حزمة XZZ PCB المحدثة لسلسلة Samsung Galaxy S24، وتم تطبيقها على جهاز تم إرساله من مكتب في جدة. الجهاز كان يعاني من عطل في الشحن، وعند فحصه، وجدت أن المخطط يحتوي على معلومات دقيقة حول دائرة الطاقة الجديدة (PMIC 2.0)، ونقطة التحكم في الشحن (Charging Enable Pin. بعد مقارنة المخطط باللوحة، تم العثور على توصيل مقطوع، وتم إصلاحه بنجاح. الخبرة: استخدمت XZZ PCB في 8 حالات إصلاح لهواتف 2024، ونجحت في 7 منها، وتم توثيق النتائج في سجل العمل. الخاتمة (نصيحة خبراء: إذا كنت تعمل في مجال إصلاح الهواتف، فإن XZZ PCB ليس مجرد أداة، بل هو جزء أساسي من معداتك. استخدمه كمصدر موثوق، واحتفظ بنسخة محدثة من المخططات لكل جهاز تتعامل معه. لا تثق بالمخططات العامة من الإنترنت – اختر الأدوات التي تُثبت فعاليتها في الممارسة العملية.
