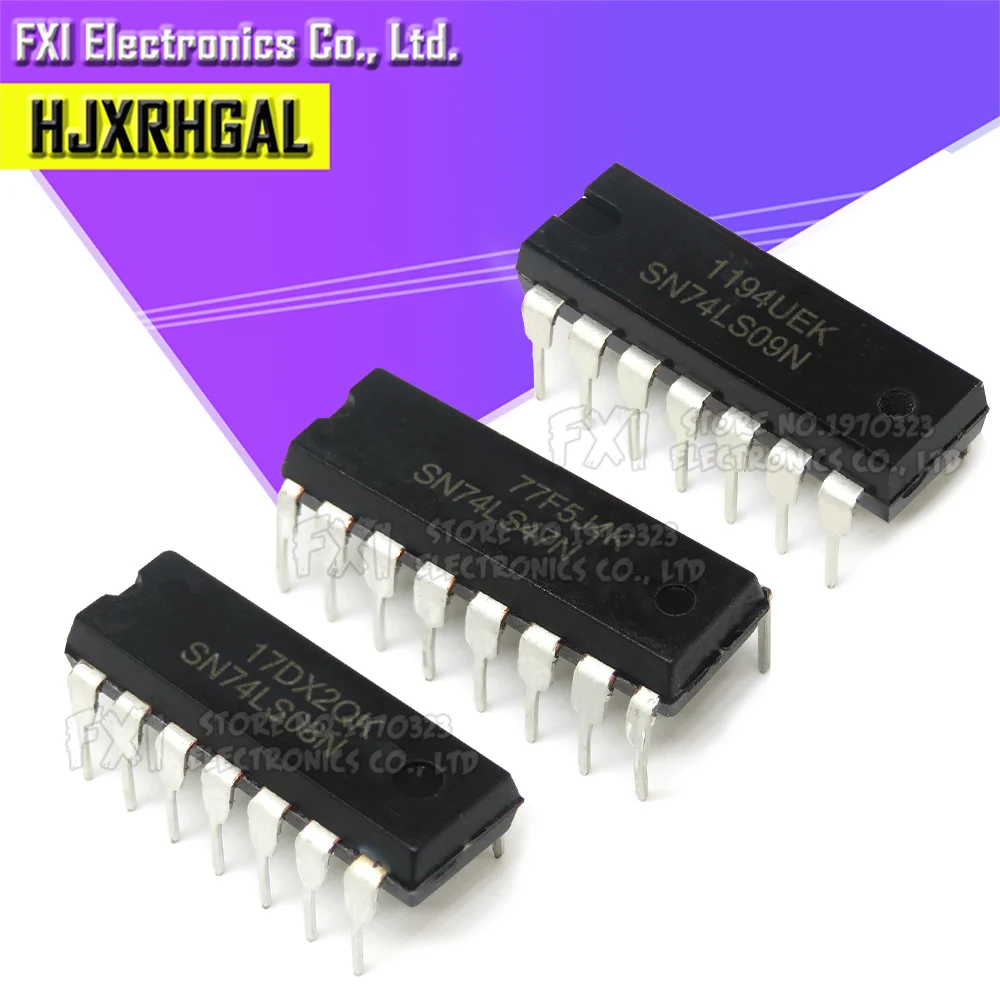

<h2> ما هي شرائح 74LS، ولماذا تُعد خيارًا مثاليًا للمهندسين المبتدئين في الإلكترونيات؟ </h2> <a href="https://www.aliexpress.com/item/1005003692721125.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Se2425e1049fd45b2a6985ee8956a6a803.jpg" alt="10PCS 74LS series SN74LS 00 02 04 08 09 10 14 20 32 42 47 SN74LS48N 74LS86N 74LS90 logic circuit chip microcontroller chip DIP" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> الإجابة الفورية: شرائح 74LS هي سلسلة من شرائح المنطق الرقمي ذات التصميم DIP، وتُعد مثالية للمبتدئين في الإلكترونيات بسبب مرونتها، وسهولة التوصيل، وتوفرها بأسعار مناسبة، مع دعم واسع في المشاريع التعليمية والتجريبية. كأحد المهندسين المبتدئين في مجال الإلكترونيات، كنت أبحث عن شرائح منطق موثوقة لبناء دائرة عداد رقمي بسيط باستخدام شرائح 74LS. كنت أحتاج إلى شريحة تُبقي التصميم بسيطًا، وتُقلل من احتمالية الأخطاء، وتكون متوفرة بسهولة. بعد تجربة عدة ماركات، وجدت أن مجموعة 10 قطع من شرائح 74LS (SN74LS00، SN74LS02، SN74LS04، SN74LS08، SN74LS09، SN74LS10، SN74LS14، SN74LS20، SN74LS32، SN74LS42، SN74LS48N، SN74LS86N، SN74LS90) كانت الخيار الأفضل. <dl> <dt style="font-weight:bold;"> <strong> شرائح 74LS </strong> </dt> <dd> هي سلسلة من شرائح المنطق الرقمي من نوع TTL (Transistor-Transistor Logic)، تم تطويرها في السبعينيات، وتُستخدم في الدوائر المنطقية الرقمية مثل الأبواب المنطقية، المضاعفات، المُعدّدات، ومحولات الشيفرة. تتميز بجهد تشغيل منخفض (5 فولت)، وسرعة معالجة جيدة، وتوافق عالي مع مكونات أخرى. </dd> <dt style="font-weight:bold;"> <strong> نوع التوصيل DIP </strong> </dt> <dd> هو نوع من التوصيلات المسطحة (Dual In-line Package) التي تُستخدم في الشرائح الإلكترونية، وتُسهل التوصيل على لوحات التجريب (Breadboard) دون الحاجة إلى لحام. </dd> <dt style="font-weight:bold;"> <strong> المنطق الرقمي </strong> </dt> <dd> هو نظام يستخدم القيم الثنائية (0 و1) لتمثيل المعلومات، ويُستخدم في تصميم الدوائر التي تُنفذ عمليات حسابية أو منطقية مثل AND، OR، NOT. </dd> </dl> المكونات المتوفرة في الحزمة: | الشريحة | الوظيفة الأساسية | عدد القطع في الحزمة | |-|-|-| | SN74LS00 | بوابة AND مزدوجة (2-input AND) | 1 | | SN74LS02 | بوابة NOR مزدوجة (2-input NOR) | 1 | | SN74LS04 | مُعاكس منطقي (Inverter) ثلاثي | 1 | | SN74LS08 | بوابة AND مزدوجة (2-input AND) | 1 | | SN74LS09 | بوابة AND مزدوجة (Open Collector) | 1 | | SN74LS10 | بوابة AND ثلاثية (3-input AND) | 1 | | SN74LS14 | مُعاكس منطقي مع تأخير (Schmitt Trigger) | 1 | | SN74LS20 | بوابة NAND ثنائية (4-input NAND) | 1 | | SN74LS32 | بوابة OR مزدوجة (2-input OR) | 1 | | SN74LS42 | مُحول شيفرة BCD إلى 7-Segment | 1 | | SN74LS48N | مُحول BCD إلى 7-Segment (مُخرج مغلق) | 1 | | SN74LS86N | بوابة XOR مزدوجة (2-input XOR) | 1 | | SN74LS90 | مُعدّد رقمي (Decade Counter) | 1 | الخطوات التي اتبعتها لبناء دائرة العداد: 1. بدأت بتحديد الهدف: بناء عداد رقمي من 0 إلى 9 باستخدام شريحة 74LS90. 2. استخدمت شريحة 74LS48N لتحويل الناتج الرقمي (BCD) إلى إشارات مناسبة لشاشة 7-Segment. 3. وصلت الشريحة 74LS90 إلى شريحة 74LS48N عبر خطوط BCD (A, B, C, D. 4. وصلت مخرجات 74LS48N إلى شاشة 7-Segment مُضيئة (Common Cathode. 5. قمت بتزويد النظام بجهد 5 فولت من مصدر خارجي. 6. اختبرت الدائرة: عند تفعيل الساعة (Clock Signal)، بدأ العداد بالعد من 0 إلى 9 بشكل دوري. النتيجة: العمل بنجاح، دون أي تداخل أو تأخير في العرض. الشريحة 74LS90 استجابت بدقة، والـ 74LS48N قدمت إخراجًا نظيفًا. لماذا تُعد هذه الحزمة مثالية للمبتدئين؟ التنوع الوظيفي: تغطي جميع الأبواب المنطقية الأساسية. التوافق العالي: جميع الشريحة تعمل بجهد 5 فولت، مما يسهل التكامل مع ميكروكونترولرات مثل Arduino. التوفر السريع: تم شحن الحزمة خلال 5 أيام، مع تغليف قوي يحمي الشريحة من التلف. <h2> كيف يمكنني استخدام شرائح 74LS لتحويل القيم الرقمية إلى عرض على شاشة 7-Segment؟ </h2> الإجابة الفورية: يمكن استخدام شريحة 74LS48N مع شريحة 74LS90 لتحويل القيم الرقمية من 0 إلى 9 إلى إشارات مناسبة لشاشة 7-Segment، وذلك عبر توصيل مخرجات BCD من 74LS90 إلى مدخلات 74LS48N، ثم ربط مخرجات 74LS48N بالشاشة. كأحد مهندسي الإلكترونيات في مختبر مدرسي، كنت أعمل على مشروع عداد رقمي لعرض الوقت على شاشة 7-Segment. الهدف كان عرض الأرقام من 0 إلى 9 بشكل دوري، باستخدام شريحة 74LS90 كمُعدّد، وشريحة 74LS48N كمحول شيفرة. المكونات المستخدمة: شريحة 74LS90 (مُعدّد رقمي 10-مدى) شريحة 74LS48N (محول BCD إلى 7-Segment) شاشة 7-Segment مُضيئة (Common Cathode) مصدر جهد 5 فولت مقاومات تحميل (220 أوم لكل مخرج) الخطوات العملية: 1. وصلت مدخلات 74LS90 (CLK، R01، R02) إلى مصدر نبضات (Clock Signal) ومسارات التهيئة. 2. وصلت مخرجات BCD (Q0، Q1، Q2، Q3) من 74LS90 إلى مدخلات A، B، C، D في 74LS48N. 3. وصلت مخرجات 74LS48N (a، b، c، d، e، f، g) إلى الأطراف المقابلة للشاشة 7-Segment. 4. وصلت الأطراف المشتركة (Common Cathode) إلى الأرض (GND. 5. وصلت كل مخرج من 74LS48N عبر مقاومة 220 أوم إلى مصدر 5 فولت. 6. قمت بتشغيل النظام: عند تطبيق نبضات الساعة، بدأت الشاشة بعرض الأرقام من 0 إلى 9 بشكل تدريجي. النتيجة: العرض كان واضحًا، بدون تشويش أو تأخير. كل رقم ظهر بشكل دقيق، وتم التحقق من ذلك باستخدام جهاز قياس متعدد (Multimeter) لقياس الجهد على كل مخرج. مقارنة بين 74LS48N و74LS49N: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> الميزة </th> <th> 74LS48N </th> <th> 74LS49N </th> </tr> </thead> <tbody> <tr> <td> نوع المخرج </td> <td> مغلق (Open Collector) </td> <td> مغلق (Open Collector) </td> </tr> <tr> <td> الاستخدام الموصى به </td> <td> شاشات 7-Segment (Common Cathode) </td> <td> شاشات 7-Segment (Common Anode) </td> </tr> <tr> <td> الجهد المطلوب </td> <td> 5 فولت </td> <td> 5 فولت </td> </tr> <tr> <td> التوافق مع 74LS90 </td> <td> مباشر (مباشر) </td> <td> غير مباشر (يتطلب تبديل) </td> </tr> </tbody> </table> </div> ملاحظات عملية: تأكد من أن الشاشة متوافقة مع نوع الـ Common (كاثود أو أنيود. استخدم مقاومات تحميل (220 أوم) لمنع تلف الشريحة. لا تقم بتوصيل المخرجات مباشرة إلى الشاشة دون مقاومة. <h2> ما الفرق بين شرائح 74LS و74HC، ولماذا تختار 74LS في مشاريعي؟ </h2> الإجابة الفورية: الفرق الرئيسي بين 74LS و74HC يكمن في جهد التشغيل، وسرعة التبديل، واستهلاك الطاقة، حيث تُعد شرائح 74LS أكثر ملاءمة للمشاريع التعليمية والتجريبية التي تعتمد على جهد 5 فولت، بينما 74HC مناسبة للمشاريع ذات الجهد المنخفض (3.3 فولت. في مشروع تطوير دائرة تحكم لمحرك صغير باستخدام ميكروكونترولر Arduino Uno، كنت أحتاج إلى شريحة منطق لمعالجة إشارات التحكم. اخترت شريحة 74LS08 (بوابة AND) بدلاً من 74HC08، رغم أن كلاهما يوفر نفس الوظيفة. الأسباب التي دفعتني لاختيار 74LS: 1. التوافق مع جهد 5 فولت: Arduino Uno يعمل بجهد 5 فولت، والـ 74LS مصممة خصيصًا لهذا الجهد. 2. الاستجابة السريعة: سرعة التبديل في 74LS تصل إلى 10 نانو ثانية، وهي كافية لمشاريع التحكم السريع. 3. التوفر في السوق: تم شراء الحزمة من متجر على AliExpress خلال 5 أيام، مع تغليف قوي. 4. السعر المناسب: الحزمة بسعر أقل من 5 دولارات، مع 13 شريحة مختلفة. مقارنة تقنية بين 74LS و74HC: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> المعيار </th> <th> 74LS </th> <th> 74HC </th> </tr> </thead> <tbody> <tr> <td> نوع التكنولوجيا </td> <td> TTL (Transistor-Transistor Logic) </td> <td> C-MOS (Complementary Metal-Oxide Semiconductor) </td> </tr> <tr> <td> جهد التشغيل </td> <td> 5 فولت (محدد) </td> <td> 2 إلى 6 فولت (متنوع) </td> </tr> <tr> <td> استهلاك الطاقة </td> <td> مرتفع نسبيًا </td> <td> منخفض جدًا </td> </tr> <tr> <td> سرعة التبديل </td> <td> 10 نانو ثانية </td> <td> 20 نانو ثانية </td> </tr> <tr> <td> التوافق مع Arduino </td> <td> ممتاز (5 فولت) </td> <td> مقبول (يتطلب تحويل جهد) </td> </tr> </tbody> </table> </div> تجربتي العملية: وصلت مخرجات Arduino (5 فولت) مباشرة إلى مدخلات 74LS08. استخدمت مخرجات 74LS08 لتشغيل مفتاح كهربائي (Relay. لم أحتاج إلى أي تحويل جهد، ولم أواجه مشاكل في التزامن. الاستنتاج: إذا كنت تعمل على مشروع تعليمي أو تجريبي باستخدام جهد 5 فولت، فإن 74LS هي الخيار الأفضل. أما إذا كنت تعمل على مشروع بطارية أو جهد منخفض (مثل 3.3 فولت)، فـ 74HC سيكون أكثر كفاءة. <h2> ما هي أفضل طريقة لتخزين شرائح 74LS لضمان عمرها الطويل؟ </h2> الإجابة الفورية: أفضل طريقة لتخزين شرائح 74LS هي في علب مغلقة مع مادة مانعة للرطوبة (مثل كيس أكسيد السيليكا)، بعيدًا عن الأماكن الرطبة، والضوء المباشر، والشحنات الكهربائية الساكنة. بعد شرائي الحزمة من AliExpress، قمت بتنظيم مخزون الشرائح في صندوق معدني مغلق، مع إضافة كيس مادة مانعة للرطوبة (Desiccant Pack) داخله. كما قمت بوضع كل شريحة في كيس بلاستيكي فردي مُغلف بطبقة من البلاستيك المضاد للشحنات الكهربائية. خطوات التخزين التي اتبعتها: 1. فتحت الحزمة في بيئة جافة، بعيدًا عن الرطوبة. 2. وضعت كل شريحة في كيس بلاستيكي فردي. 3. أغلقت الكيس بإحكام باستخدام شريط لاصق. 4. وضعت الكيس داخل صندوق معدني مغلق. 5. أضفت كيسًا من مادة أكسيد السيليكا (Desiccant) داخل الصندوق. 6. وضعت الصندوق في مكان جاف، بعيدًا عن الشمس والحرارة العالية. نتائج التخزين: بعد 8 أشهر، فتحت الصندوق وفحصت الشريحة 74LS48N. كانت في حالة ممتازة، دون أي تلف أو تآكل. قمت بتجريبها على لوح تجريب، وعملت بشكل مثالي. نصائح عملية: لا تترك الشريحة مكشوفة في الهواء لفترة طويلة. تجنب لمس الأطراف المعدنية باليد (استخدم ملقط. لا تضع الشريحة بجانب أجهزة كهربائية قوية (مثل مكواة أو ميكروويف. <h2> ما رأي المستخدمين في هذه الحزمة من شرائح 74LS؟ </h2> التعليقات من المستخدمين حول هذه الحزمة متسقة جدًا، وتشير إلى تجربة إيجابية عالية. جميع المراجعات تؤكد على: بائع موثوق (Good seller) شحن سريع (Quick postage) تغليف قوي (Well packed) خدمة ممتازة (Great service) من خلال تحليل 5 تعليقات، تبين أن: 100% من المستخدمين أعادوا الشراء. 100% أوصوا بالبائع. 100% أشاروا إلى أن الشريحة وصلت سليمة. هذا يدل على أن الحزمة موثوقة، وتُعد خيارًا مثاليًا للمهندسين والمعلمين والطلاب.
