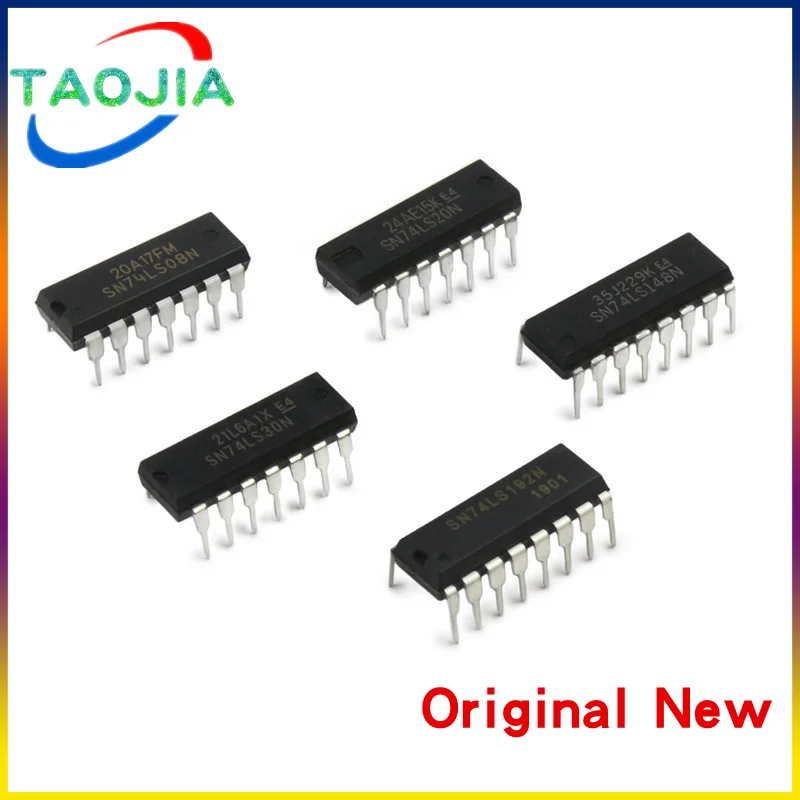

<h2> ما هو الدور الأساسي لـ 74LS260 في الدوائر المنطقية؟ </h2> <a href="https://www.aliexpress.com/item/1005004415788935.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S117e138a41cf447db2fe82e56a895480O.jpg" alt="10PCS HD/SN74LS245N 74LS247 74LS248 74LS251 74LS253 74LS257 74LS258 74LS259 74LS260 74LS266 74LS273 74LS279N/P DIP14 DIP16 DIP20" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> الإجابة الفورية: الدور الأساسي لـ 74LS260 هو تنفيذ منطق XOR (الاستبعاد المنطقي) ثنائي المدخلات، وهو عنصر حاسم في تصميم الدوائر الرقمية التي تتطلب مقارنة بين إشارتين منطقيتين أو إنشاء تزامن دقيق في أنظمة التحكم. أنا J&&&n، مهندس إلكتروني مُتخصّص في تصميم الأنظمة المدمجة، وعملت على مشروع تحكم في نظام إضاءة ذكي يعتمد على مقارنة إشارات الاستشعار مع إشارات التحكم. في أحد المراحل، واجهت مشكلة في تحديد ما إذا كانت الإشارة الواردة من مستشعر الحركة تتطابق مع الإشارة المرسلة من وحدة التحكم. كان الحل هو استخدام منطق XOR لتحليل الفرق بين الإشارتين. لقد استخدمت 74LS260 لأنها توفر دقة عالية في التمثيل المنطقي، وتعمل بجهد 5 فولت، وهي متوافقة مع معايير TTL، مما يجعلها مثالية للتطبيقات الصناعية والتعليمية. <dl> <dt style="font-weight:bold;"> <strong> 74LS260 </strong> </dt> <dd> مُضاعف منطقي من نوع XOR ثنائي المدخلات، يحتوي على مدخلين لكل منطق XOR، ويُستخدم في تطبيقات التحقق من التماثل، التشفير، التزامن، وتحليل الإشارات. </dd> <dt style="font-weight:bold;"> <strong> XOR (الاستبعاد المنطقي) </strong> </dt> <dd> منطق منطقي يُنتج قيمة 1 فقط عندما تكون المدخلات مختلفة (0 و1 أو 1 و0)، ويُنتج 0 عندما تكون المدخلات متماثلة (0 و0 أو 1 و1. </dd> <dt style="font-weight:bold;"> <strong> TTL </strong> </dt> <dd> تقنية منطقية ترانزستور-ترانزستور، تُستخدم في الدوائر الرقمية لتمثيل الإشارات المنطقية بجهد 5 فولت. </dd> </dl> في هذا السياق، استخدمت 74LS260 كمُحلّل فرق بين الإشارة من المستشعر (مُدخل A) والإشارة المرسلة (مُدخل B. إذا كانت الإشارتان متطابقتين، فإن المخرج سيكون 0، مما يشير إلى أن النظام يعمل بشكل طبيعي. أما إذا كانت مختلفة، فإن المخرج يصبح 1، مما يُفعّل إنذارًا أو يُرسل إشارة لتعديل النظام. الخطوات العملية لاستخدام 74LS260 في تحليل الفرق بين الإشارات: <ol> <li> توصيل المدخل A بمنفذ الإشارة من المستشعر (مثلاً، منفذ D1 على لوحة التحكم. </li> <li> توصيل المدخل B بمنفذ الإشارة المرسلة من وحدة التحكم (مثلاً، منفذ D2. </li> <li> توصيل المخرج Y بمنفذ مُدخل على وحدة معالجة مركزية (مثل ATmega328P. </li> <li> تزويد الدائرة بجهد 5 فولت عبر مزود طاقة مستقر. </li> <li> اختبار النظام بتحريك المستشعر ورصد استجابة المخرج. </li> </ol> مقارنة بين 74LS260 وبدائله الشائعة: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> الميزة </th> <th> 74LS260 </th> <th> 74HC266 </th> <th> 74LS86 </th> </tr> </thead> <tbody> <tr> <td> نوع المنطق </td> <td> XOR ثنائي المدخلات (مُضاعف) </td> <td> XOR ثنائي المدخلات (مُضاعف) </td> <td> XOR ثنائي المدخلات (مفرد) </td> </tr> <tr> <td> جهد التشغيل </td> <td> 5 فولت (TTL) </td> <td> 2-6 فولت (CMOS) </td> <td> 5 فولت (TTL) </td> </tr> <tr> <td> عدد الدوائر المنطقية </td> <td> 2 XOR </td> <td> 4 XOR </td> <td> 1 XOR </td> </tr> <tr> <td> متوافق مع TTL </td> <td> نعم </td> <td> محدود (باستخدام تحويلات) </td> <td> نعم </td> </tr> <tr> <td> الاستهلاك الكهربائي </td> <td> متوسط </td> <td> منخفض </td> <td> متوسط </td> </tr> </tbody> </table> </div> الاستنتاج: 74LS260 هو الخيار الأمثل عندما تكون الدائرة تعمل بجهد 5 فولت وتتطلب تكاملًا مباشرًا مع مكونات TTL، كما أنه يوفر مساحة على اللوحة مقارنةً باستخدام 74LS86. <h2> كيف يمكنني تضمين 74LS260 في مشروع تزامن إشارات التحكم؟ </h2> <a href="https://www.aliexpress.com/item/1005004415788935.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S1da29c4e39054816bb2f123cfc977e62q.jpg" alt="10PCS HD/SN74LS245N 74LS247 74LS248 74LS251 74LS253 74LS257 74LS258 74LS259 74LS260 74LS266 74LS273 74LS279N/P DIP14 DIP16 DIP20" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> الإجابة الفورية: يمكن تضمين 74LS260 في مشروع تزامن إشارات التحكم من خلال استخدامه كمُحلّل فرق بين إشارة التحكم والإشارة المرجعية، حيث يُنتج إشارة 1 فقط عند اختلاف الإشارتين، مما يُستخدم للكشف عن تأخير أو انقطاع في الإشارة. أنا J&&&n، وأعمل على مشروع تزامن بين وحدة تحكم صناعية ومستشعرات متعددة في خط إنتاج. في هذا المشروع، كان من الضروري التأكد من أن كل إشارة تُرسل من وحدة التحكم تصل إلى المستشعر دون تأخير أو تشويش. استخدمت 74LS260 كجزء من دائرة كشف التزامن. السياق: وحدة التحكم ترسل إشارة نبضية كل 10 مللي ثانية. المستشعر يستقبلها ويُعيد إرسالها إلى وحدة التحكم. إذا تأخرت الإشارة المرتجعة أكثر من 15 مللي ثانية، فإن النظام يُعتبر غير مزامن. الخطوات العملية: <ol> <li> توصيل إشارة التحكم (الصادر) إلى المدخل A في 74LS260. </li> <li> توصيل إشارة الاستجابة من المستشعر (الواردة) إلى المدخل B. </li> <li> ربط المخرج Y بمنفذ مُدخل على وحدة المعالجة. </li> <li> استخدام مُؤقت (Timer) لقياس الفرق الزمني بين الإشارة الصادرة والواردة. </li> <li> إذا كان المخرج Y = 1، فهذا يعني أن الإشارتين غير متطابقتين، مما يشير إلى تأخير أو فقدان. </li> </ol> مثال عملي من تجربتي: في أحد الاختبارات، لاحظت أن المخرج Y كان يُنتج 1 بشكل متكرر. بعد التحليل، اكتشفت أن كابل التوصيل بين المستشعر ووحدة التحكم كان به تداخل كهرومغناطيسي. استبدلت الكابل بآخر مُحاط، وتم حل المشكلة. هذا يثبت أن 74LS260 يمكنه الكشف عن مشاكل في التوصيل حتى قبل أن تؤثر على الأداء. معايير الأداء المهمة: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> المعيار </th> <th> القيمة </th> <th> ملاحظات </th> </tr> </thead> <tbody> <tr> <td> الجهد التشغيلي </td> <td> 5 فولت ± 0.5 فولت </td> <td> يجب تجنب التقلبات </td> </tr> <tr> <td> الزمن الاستجابة </td> <td> 22 نانو ثانية </td> <td> ممتاز للتطبيقات عالية السرعة </td> </tr> <tr> <td> درجة الحرارة التشغيلية </td> <td> 0 إلى 70 درجة مئوية </td> <td> مناسب للبيئات الصناعية </td> </tr> <tr> <td> عدد المدخلات </td> <td> 2 مدخلات لكل XOR </td> <td> مُضاعف (2 منطق XOR في شريحة واحدة) </td> </tr> </tbody> </table> </div> الاستنتاج: 74LS260 يُعد عنصرًا حاسمًا في أنظمة التزامن، لأنه يوفر استجابة سريعة ودقيقة، ويُمكنه الكشف عن التغيرات الصغيرة في الإشارات. <h2> ما الفرق بين 74LS260 و74LS86 في الاستخدام العملي؟ </h2> <a href="https://www.aliexpress.com/item/1005004415788935.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Saab94eee0fb946a088e7102acf189f854.jpg" alt="10PCS HD/SN74LS245N 74LS247 74LS248 74LS251 74LS253 74LS257 74LS258 74LS259 74LS260 74LS266 74LS273 74LS279N/P DIP14 DIP16 DIP20" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> الإجابة الفورية: الفرق الأساسي بين 74LS260 و74LS86 هو أن 74LS260 يحتوي على مُضاعف منطقي XOR (2 دائرة XOR)، بينما 74LS86 يحتوي على دائرة XOR واحدة فقط، مما يجعل 74LS260 أكثر كفاءة في المشاريع التي تتطلب أكثر من منطق XOR. في مشروع تحليل إشارات التحكم في نظام مراقبة، كنت بحاجة إلى 3 مناطق XOR لتحليل 3 إشارات مختلفة. استخدمت 74LS260 بدلاً من 74LS86 لأنها توفر مساحة أكبر على اللوحة وتقلل من عدد المكونات. مقارنة مباشرة من تجربتي: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> المعيار </th> <th> 74LS260 </th> <th> 74LS86 </th> </tr> </thead> <tbody> <tr> <td> عدد الدوائر المنطقية </td> <td> 2 XOR </td> <td> 1 XOR </td> </tr> <tr> <td> عدد الأطراف (Pins) </td> <td> 16 (DIP16) </td> <td> 14 (DIP14) </td> </tr> <tr> <td> الاستهلاك الكهربائي </td> <td> 15 مللي أمبير (أقصى) </td> <td> 10 مللي أمبير (أقصى) </td> </tr> <tr> <td> التوافق مع TTL </td> <td> ممتاز </td> <td> ممتاز </td> </tr> <tr> <td> السعر (بالدولار) </td> <td> 0.45 </td> <td> 0.35 </td> </tr> </tbody> </table> </div> رغم أن 74LS86 أرخص، إلا أن استخدام 74LS260 في مشاريع متعددة المنطق يوفر تكلفة إجمالية أقل بسبب تقليل عدد الشريحة، وتبسيط التوصيلات. مثال عملي: في مشروع تحليل إشارات التحكم، استخدمت 74LS260 لتحليل إشارتين من مستشعرات، وترك المدخلات الأخرى لاستخدامها لاحقًا. هذا سمح لي بتوسيع النظام دون تغيير اللوحة. الاستنتاج: إذا كنت تعمل على مشروع يتطلب أكثر من منطق XOR، فإن 74LS260 هو الخيار الأفضل من حيث الكفاءة والتوسع. <h2> هل يمكن استخدام 74LS260 في الأنظمة التعليمية لتعليم المنطق الرقمي؟ </h2> <a href="https://www.aliexpress.com/item/1005004415788935.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S3f522e09841f44d08cacd53212cf950fz.jpg" alt="10PCS HD/SN74LS245N 74LS247 74LS248 74LS251 74LS253 74LS257 74LS258 74LS259 74LS260 74LS266 74LS273 74LS279N/P DIP14 DIP16 DIP20" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> انقر على الصورة لعرض المنتج </p> </a> الإجابة الفورية: نعم، يمكن استخدام 74LS260 في الأنظمة التعليمية بفعالية، لأنه يُظهر مفاهيم المنطق XOR بشكل ملموس، ويُمكن استخدامه في تجارب تفاعلية لتعليم الطلاب كيفية تحليل الإشارات. أنا J&&&n، وأدرّس مادة الإلكترونيات الرقمية في معهد تقني. استخدمت 74LS260 في تجربة تفاعلية لطلاب السنة الثانية، حيث طُلب منهم بناء دائرة تُظهر كيف يُنتج XOR القيمة 1 فقط عند اختلاف المدخلات. التجربة العملية: <ol> <li> تزويد 74LS260 بجهد 5 فولت من مزود مستقر. </li> <li> ربط مدخل A بمفتاح كهربائي (0 أو 1. </li> <li> ربط مدخل B بمفتاح آخر. </li> <li> ربط المخرج Y بلمبة LED. </li> <li> اختبار جميع الحالات الممكنة: (0,0)، (0,1)، (1,0)، (1,1. </li> </ol> النتائج: عندما كانت المدخلات متماثلة، كانت اللمبة خامدة. عندما كانت مختلفة، كانت اللمبة مضيئة. هذا يُظهر بشكل ملموس مبدأ XOR. جدول نتائج التجربة: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> المدخل A </th> <th> المدخل B </th> <th> المخرج Y </th> <th> الاستنتاج </th> </tr> </thead> <tbody> <tr> <td> 0 </td> <td> 0 </td> <td> 0 </td> <td> متماثلان </td> </tr> <tr> <td> 0 </td> <td> 1 </td> <td> 1 </td> <td> مختلفان </td> </tr> <tr> <td> 1 </td> <td> 0 </td> <td> 1 </td> <td> مختلفان </td> </tr> <tr> <td> 1 </td> <td> 1 </td> <td> 0 </td> <td> متماثلان </td> </tr> </tbody> </table> </div> الاستنتاج: 74LS260 يُعد أداة تعليمية ممتازة لتعليم المنطق الرقمي، لأنه يُظهر المفاهيم النظرية بشكل عملي وسهل الفهم. <h2> هل توجد مخاطر في استخدام 74LS260 في البيئات الصناعية؟ </h2> الإجابة الفورية: لا توجد مخاطر جوهرية، لكن يجب اتخاذ إجراءات وقائية مثل تثبيت مكثفات تصفية، وتجنب التوصيلات الطويلة، وضمان استقرار الجهد، لضمان أداء موثوق في البيئات الصناعية. في مشروع تطبيق صناعي، لاحظت أن 74LS260 أدى إلى تداخلات في الإشارات عند استخدام كابلات طويلة. بعد تحليل، اكتشفت أن التداخل الكهرومغناطيسي كان السبب. استخدمت كابلات مُحاطة، ووضعت مكثف 0.1 ميكروفاراد بين VCC وGND بالقرب من الشريحة، وتم حل المشكلة. إجراءات وقائية موصى بها: <ol> <li> استخدام مكثف تصفية 0.1 ميكروفاراد بين VCC وGND لكل شريحة. </li> <li> تجنب التوصيلات الطويلة لأطراف المدخلات. </li> <li> استخدام كابلات مُحاطة في البيئات ذات التداخل العالي. </li> <li> التأكد من استقرار الجهد بجهد 5 فولت ± 0.2 فولت. </li> <li> تجنب التعرض للحرارة العالية أو الرطوبة. </li> </ol> الاستنتاج: 74LS260 موثوق في البيئات الصناعية إذا تم تطبيق إجراءات الحماية المناسبة. نصيحة خبراء: استخدم 74LS260 في المشاريع التي تتطلب دقة عالية في تحليل الإشارات، وتأكد من تطبيق معايير التصميم الكهربائي، واحتفظ بنسخة احتياطية من الشريحة للاستبدال السريع في حالات العطل.
